Кто там? — Идентификация человека по голосу

Здравствуй, дорогой читатель!

Предлагаю твоему вниманию интересную и познавательную статью об отдельно взятом методе распознавания говорящего. Всего каких-то пару месяцев назад я наткнулся на статью о применении мел-кепстральных коэффициентов для распознавании речи. Она не нашла отклика, вероятно, из-за недостаточной структурированости, хотя материал в ней освещен очень интересный. Я возьму на себя ответственность донести этот материал в доступной форме и продолжить тему распознавания речи на Хабре.

Под катом я опишу весь процесс идентификации человека по голосу от записи и обработки звука до непосредственно определения личности говорящего.

Запись звука

Наша история начинается с записи аналогового сигнала с внешнего источника с помощью микрофона. В результате такой операции мы получим набор значений, которые соответствуют изменению частоты звука со временем. Такой принцип кодирования называется импульсно-кодовой модуляцией aka PCM (Pulse-code modulation). Как можно догадаться, «сырые» данные, полученные из аудио-потока, пока еще не годятся для наших целей. Первым делом нужно преобразовать непослушные биты в набор осмысленных значений — амплитуд сигнала. [1, с. 31] В качестве входных данных я буду использовать несжатый 16-битный знаковый (PCM-signed) wav-файл с частотой дискретизации 16 кГц.

double[] readAmplitudeValues(bool isBigEndian)
{
	int MSB, LSB; // старший и младший байты
	byte[] buffer = ReadDataFromExternalSource(); // читаем данные откуда-нибудь
	double[] data = new double[buffer.length / 2];

	for (int i = 0; i < buffer.length; i += 2)
	{
		if(isBigEndian) // задает порядок байтов во входном сигнале
		{
			// первым байтом будет MSB
			MSB = buffer[2 * i];
			// вторым байтом будет LSB
			LSB = buffer[2 * i + 1];
		}
		else
		{
			// наоборот
			LSB = buffer[2 * i];
			MSB = buffer[2 * i + 1];
		}
		// склеиваем два байта, чтобы получить 16-битное вещественное число
		// все значения делятся на максимально возможное - 2^15
		data[i] = ((MSB << 8) || LSB) / 32768;
	}

	return data;
}

Освежить знания про порядок байтов можно на википедии.

Обработка звука

Полученные значения амплитуд могут не совпадать даже для двух одинаковых записей из-за внешнего шума, разных громкостей входного сигнала и других факторов. Для приведения звуков к «общему знаменателю» используется нормализация. Идея пиковой нормализации проста: разделить все значения амплитуд на максимальную (в рамках данного звукового файла). Таким образом мы уравняли образцы речи, записанные с разной громкостью, уложив все в шкалу от -1 до 1. Важно, что после такой трансформации любой звук полностью заполняет заданный промежуток.

Нормализация, на мой взгляд, — самый простой и эффективный алгоритм предварительной обработки звука. Существуют также масса других: «отрезающие» частоты выше или ниже заданной, сглаживающие и др.

Разделяй и властвуй

Даже при работе со звуком с минимально достаточной частотой дискретизации (16 кГц) размер уникальных характеристик для секундного образца звука просто огромен — 16000 значений амплитуд. Производить сколь-нибудь сложные операции над такими объемами данных не представляется возможным. Кроме того, не совсем понятно, как сравнивать объекты с разным количеством уникальных черт.

Для начала снизим вычислительную сложность задачи, разбив ее на меньшие по сложности подзадачи. Этим ходом убиваем сразу двух зайцев, ведь установив фиксированный размер подзадачи и усреднив результаты вычислений по всем задачам, получим наперед заданное количество признаков для классификации.

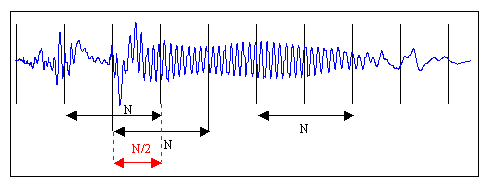

На рисунке изображена «порезка» звукового сигнала на кадры длины N с половинным перекрытием. Необходимость в перекрытии вызвана искажением звука в случае, если бы кадры были расположены рядом. Хотя на практике этим приемом часто принебрегают для экономии вычислительных ресурсов. Следуя рекоммендациям [1, с. 28], выберем длину кадра равной 128 мс, как компромисс между точностью (длинные кадры) и скоростью (короткие кадры). Остаток речи, который не занимает полный кадр, можно заполнить нулями до желаемого размера или просто отбросить.

Для устранения нежелаетльных эффектов при дальнейшей обработке кадров, умножим каждый элемент кадра на особую весовую функцию («окно»). Результатом станет выделение центральной части кадра и плавное затухание амплитуд на его краях. Это необходимо для достижения лучших результатов при прогонке преобразования Фурье, поскольку оно ориентировано на бесконечно повторяющийся сигнал. Соответственно, наш кадр должен стыковаться сам с собой и как можно более плавно. Окон существует великое множество. Мы же будем использовать окно Хэмминга.

n — порядковый номер элемента в кадре, для которого вычисляется новое значение амплитуды
N — как и ранее, длина кадра (количество значений сигнала, измеренных за период)

Дискретное преобразование Фурье

Следующим шагом будет получение кратковременной спектрограммы каждого кадра в отдельности. Для этих целей используем дискретное преобразование Фурье.

N — как и ранее, длина кадра (количество значений сигнала, измеренных за период)
x_n — амплитуда n-го сигнала
X_k — N комплексных амплитуд синусоидальных сигналов, слагающих исходный сигнал

Кроме этого, возведем каждое значение X_k в квадрат для дальнейшего логарифмирования.

Переход к мел-шкале

На сегодняшний день наиболее успешными являются системи распознавания голоса, использующие знания об устройстве слухового аппарата. Несколько слов об этом есть и на Хабре. Если говорить вкратце, то ухо интерпретирует звуки не линейно, а в логарифмическом масштабе. До сих пор все операции мы проделывали над «герцами», теперь перейдем к «мелам». Наглядно представить зависимость поможет рисунок.

Как видно, мел-шкала ведет себя линейно до 1000 Гц, а после проявляет логарифмическую природу. Переход к новой шкале описывается несложной зависимостью.

m — частота в мелах
f — частота в герцах

Получение вектора признаков

Сейчас мы как никогда близко к нашей цели. Вектор признаков будет состоять из тех самых мел-кепстральных коэффициентов. Вычисляем их по формуле [2]

c_n — мел-кепстральный коэффициент под номером n
S_k — амплитуда k-го значения в кадре в мелах
K — наперед заданное количество мел-кепстральных коэффициэнтов
n ∈ [1, K]

Как правило, число K выбирают равным 20 и начинают отсчет с 1 из-за того, что коэффициент c₀ несет мало информации о говорящем, так как является, по сути, усреднением амплитуд входного сигнала. [2]

Так кто же все-таки говорил?

Последней стадией является классификация говорящего. Классификация производится вычислением меры схожести пробных данных и уже известных. Мера схожести выражается расстоянием от вектора признаков пробного сигнала до вектора признаков уже классифицированного. Нас будет интересовать наиболее простое решение — расстояние городских кварталов.

Такое решение больше подходит для векторов дискретной природы, в отличие от расстояния Евклида.

Внимательный читатель наверняка помнит, что автор в начале статьи упоминал про усреднение признаков речевых кадров. Итак, восполняя этот пробел, завершаю статью описанием алгоритма нахождения усредненного вектора признаков для нескольких кадров и нескольких образцов речи.

Кластеризация

Нахождение вектора признаков для одного образца не составит труда: такой вектор представляется как среднее арифметическое векторов, характеризующих отдельные кадры речи. Для повышения точности распознавания просто необходимо усреднять результаты не только между кадрами, но и учитывать показатели нескольких речевых образцов. Имея несколько записей голоса, разумно не усреднять показатели к одному вектору, а провести кластеризацию, например с помощью метода k-средних.

Итоги

Таким образом, я рассказал о простой но эффективной системе идентификации человека по голосу. Резюмируя, процесс распознавания построен следующим образом:

1. Собираем несколько тренировочных образцов речи, чем больше — тем лучше.
2. Находим для каждого из них характеристический вектор признаков.
3. Для образцов с известным автором проводим кластеризацию с одним центром (усреднение) или несколькими. Приемлемые результаты начинаются уже с использованием 4-х центров для каждого диктора. [2]
4. В режиме опознавания находим расстояние от пробного вектора до изученных во время тренировки центров кластеров. К какому кластеру пробная речь окажется ближе — к такому диктору и относим образец.
5. Можно экспериментально установить даже некоторый доверительный интервал — максимальное расстояние, на котором может находиться пробный образец от центра кластера. В случае превышения этого значения — классифицировать образец как неизвестный.

Я всегда рад полезным комментариям по поводу улучшения материала. Спасибо за внимание.

Литература:

1. Modular Audio Recognition Framework v.0.3.0.6 (0.3.0 final) and its Applications
2. Speaker identification using mel frequency cepstral coefficients

Автор: valashko
