Введение в ELF-файлы в Linux: понимание и анализ

2020-01-06 в 18:14, admin, рубрики: elf, Анализ и проектирование систем, Программирование, системное программирование

Есть в мире вещи, которые мы принимаем как нечто само собой разумеющееся, хотя они являются истинными шедеврами. Одними из таких вещей являются утилиты Linux, такие, как ls и ps. Хотя они обычно воспринимаются как простые, это оказывается далеко не так, если мы заглянем внутрь. И таким же оказывается ELF, Executable and Linkable Format. Формат файлов, который используется повсеместно, но мало кто его понимает. Это краткое руководство поможет вам достичь понимания.

Введение в ELF-файлы в Linux: понимание и анализ - 1

Прочтя это руководство, вы изучите:

Зачем нужен формат ELF и для каких типов файлов он используется
Структуру файла ELF и детали его формата
Как читать и анализировать бинарное содержимое файла ELF
Какие инструменты используются для анализа бинарных файлов

Что представляет собой файл ELF?

ELF — это сокращение от Executable and Linkable Format (формат исполняемых и связываемых файлов) и определяет структуру бинарных файлов, библиотек, и файлов ядра (core files). Спецификация формата позволяет операционной системе корректно интерпретировать содержащиеся в файле машинные команды. Файл ELF, как правило, является выходным файлом компилятора или линкера и имеет двоичный формат. С помощью подходящих инструментов он может быть проанализирован и изучен.

Зачем изучать ELF в подробностях?

Перед тем, как погрузиться в технические детали, будет не лишним объяснить, почему понимание формата ELF полезно. Во-первых, это позволяет изучить внутреннюю работу операционной системы. Когда что-то пошло не так, эти знания помогут лучше понять, что именно случилось, и по какой причине. Также возможность изучения ELF-файлов может быть ценна для поиска дыр в безопасности и обнаружения подозрительных файлов. И наконец, для лучшего понимания процесса разработки. Даже если вы программируете на высокоуровневом языке типа Go, выа всё равно будет лучше знать, что происходит за сценой.

Итак, зачем изучать ELF?

Для общего понимания работы операционной системы
Для разработки ПО
Цифровая криминалистика и реагирование на инциденты (DFIR)
Исследование вредоносных программ (анализ бинарных файлов)

От исходника к процессу

Какую бы операционную систему мы не использовали, необходимо каким-то образом транслировать функции исходного кода на язык CPU — машинный код. Функции могут быть самыми базовыми, например, открыть файл на диске или вывести что-то на экран. Вместо того, чтобы напрямую использовать язык CPU, мы используем язык программирования, имеющий стандартные функции. Компилятор затем транслирует эти функции в объектный код. Этот объектный код затем линкуется в полную программу, путём использования линкера. Результатом является двоичный файл, который может быть выполнен на конкретной платформе и конкретном типе CPU.

Прежде, чем начать

Этот пост содержит множество команд. Лучше запускать их на тестовой машине. Скопируйте существующие двоичные файлы, перед тем, как запускать на них эти команды. Также мы напишем маленькую программу на С, которую вы можете скомпилировать. В конечном итоге, практика — лучший способ чему-либо научиться.

Анатомия ELF-файла

Распространённым заблуждением является то, что файлы ELF предназначены только для бинарных или исполняемых файлов. Мы уже сказали, что они могут быть использованы для частей исполняемых файлов (объектного кода). Другим примером являются файлы библиотек и дампы ядра (core-файлы и a.out файлы). Спецификация ELF также используется в Linux для ядра и модулей ядра.

Структура

В силу расширяемости ELF-файлов, структура может различаться для разных файлов. ELF-файл состоит из:

заголовка ELF
данных

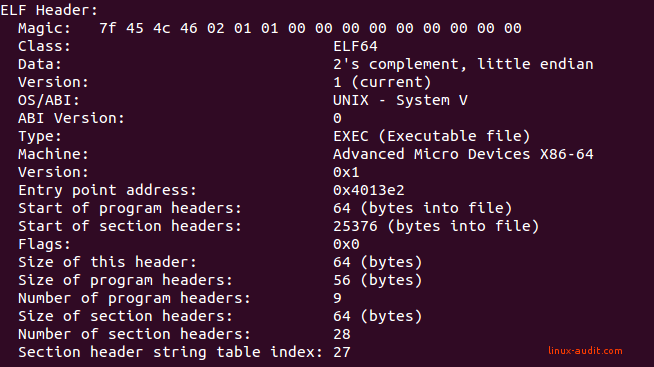

Командой readelf мы можем посмотреть структуру файла, и она будет выглядеть примерно так:

Введение в ELF-файлы в Linux: понимание и анализ - 3

заголовок ELF

Как видно на скриншоте, заголовок ELF начинается с «магического числа». Это «магическое число» даёт информацию о файле. Первые 4 байта определяют, что это ELF-файл (45=E,4c=L,46=F, перед ними стоит значение 7f).

Заголовок ELF является обязательным. Он нужен для того, чтобы данные корректно интерпретировались при линковке и исполнении. Для лучшего понимания внутренней работы ELF-файла, полезно знать, для чего используется эта информация.

Класс

После объявления типа ELF, следует поле класса. Это значение означает архитектуру, для которой предназначен файл. Оно может равняться 01 (32-битная архитектура) или 02 (64-битная). Здесь мы видим 02, что переводится командой readelf как файл ELF64, то есть, другими словами, этот файл использует 64-битную архитектуру. Это неудивительно, в моей машине установлен современный процессор.

Данные

Далее идёт поле «данные», имеющее два варианта: 01 — LSB (Least Significant Bit), также известное как little-endian, либо 02 — MSB (Most Significant Bit, big-endian). Эти значения помогают интерпретировать остальные объекты в файле. Это важно, так как разные типы процессоров по разному обрабатывают структуры данных. В нашем случае используется LSB, так как процессор имеет архитектуру AMD64.

Эффект LSB становится видимым при использовании утилиты hexdump на бинарном файле. Давайте посмотрим заголовок ELF для /bin/ps.

$ hexdump -n 16 /bin/ps
0000000 457f 464c 0102 0001 0000 0000 0000 0000

0000010

Мы видим, что пары значений другие, из-за интерпретации порядка данных.

Версия

Затем следует ещё одно магической значение «01», представляющее собой номер версии. В настоящее время имеется только версия 01, поэтому это число не означает ничего интересного.

OS/ABI

Каждая операционная система имеет свой способ вызова функций, они имеют много общего, но, вдобавок, каждая система, имеет небольшие различия. Порядок вызова функции определяется «двоичным интерфейсом приложения» Application Binary Interface (ABI). Поля OS/ABI описывают, какой ABI используется, и его версию. В нашем случае, значение равно 00, это означает, что специфические расширения не используются. В выходных данных это показано как System V.

Версия ABI

При необходимости, может быть указана версия ABI.

Машина

Также в заголовке указывается ожидаемый тип машины (AMD64).

Тип

Поле типа указывает, для чего предназначен файл. Вот несколько часто встречающихся типов файлов.

CORE (значение 4)
DYN (Shared object file), библиотека (значение 3)
EXEC (Executable file), исполняемый файл (значение 2)
REL (Relocatable file), файл до линковки (значение 1)

Смотрим полный заголовок

Хотя некоторые поля могут быть просмотрены через readelf, их на самом деле больше. Например, можно узнать, для какого процессора предназначен файл. Используем hexdump, чтобы увидеть полный заголовок ELF и все значения.

7f 45 4c 46 02 01 01 00 00 00 00 00 00 00 00 00 |.ELF............|
02 00 3e 00 01 00 00 00 a8 2b 40 00 00 00 00 00 |..>......+@.....|
40 00 00 00 00 00 00 00 30 65 01 00 00 00 00 00 |@.......0e......|
00 00 00 00 40 00 38 00 09 00 40 00 1c 00 1b 00 |....@.8...@.....|

(вывод hexdump -C -n 64 /bin/ps)

Выделенное поле определяет тип машины. Значение 3e — это десятичное 62, что соответствует AMD64. Чтобы получить представление обо всех типах файлов, посмотрите этот заголовочный файл.

Хотя вы можете делать всё это в шестнадцатиричном дампе, имеет смысл использовать инструмент, который сделает работу за вас. Утилита dumpelf может быть полезна. Она показывает форматированный вывод, соответствующий заголовку ELF. Хорошо будет изучить, какие поля используются, и каковы их типичные значения.

Теперь, кгда мы объяснили значения этих полей, время посмотреть на то, какая реальная магия за ними стоит, и перейти к следующим заголовкам!

Данные файла

Помимо заголовка, файлы ELF состоят из трёх частей.

Программные заголовки или сегменты
Заголовки секций или секции
Данные

Перед тем, как мы погрузимся в эти заголовки, будет нелишним узнать, что файл ELF имеет два различных «вида». Один из них предназначен для линкера и разрешает исполнение кода (сегменты). Другой предназначен для команд и данных (секции). В зависимости от цели, используется соответствующий тип заголовка. Начнём с заголовка программы, который находится в исполняемых файлах ELF.

Заголовки программы

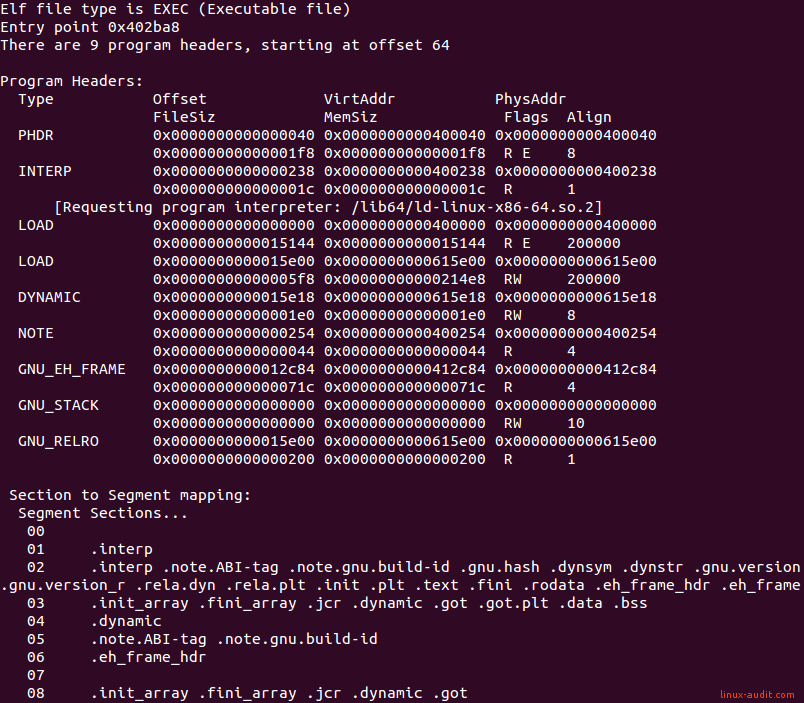

Файл ELF состоит из нуля или более сегментов, и описывает, как создать процесс, образ памяти для исполнения в рантайме. Когда ядро видит эти сегменты, оно размещает их в виртуальном адресном пространстве, используя системный вызов mmap(2). Другими словами, конвертирует заранее подготовленные инструкции в образ в памяти. Если ELF-файл является обычным бинарником, он требует эти программные заголовки, иначе он просто не будет работать. Эти заголовки используются, вместе с соответствующими структурами данных, для формирования процесса. Для разделяемых библиотек (shared libraries) процесс похож.

Введение в ELF-файлы в Linux: понимание и анализ - 4
Программный заголовок в бинарном ELF-файле

Мы видим в этом примере 9 программных заголовков. Сначала трудно понять, что они означают. Давайте погрузимся в подробности.

GNU_EH_FRAME

Это сортированная очередь, используемая компилятором GCC. В ней хранятся обработчики исключений. Если что-то пошло не так, они используются для того, чтобы корректно обработать ситуацию.

GNU_STACK

Этот заголовок используется для сохранения информации о стеке. Интересная особенность состоит в том, что стек не должен быть исполняемым, так как это может повлечь за собой уязвимости безопасности.

Если сегмент GNU_STACK отсутствует, используется исполняемый стек. Утилиты scanelf и execstack показывают детали устройства стека.

# scanelf -e /bin/ps
 TYPE   STK/REL/PTL FILE
ET_EXEC RW- R-- RW- /bin/ps

# execstack -q /bin/ps
- /bin/ps

Команды для просмотра программного заголовка:

dumpelf (pax-utils)
elfls -S /bin/ps
eu-readelf –program-headers /bin/ps

Секции ELF

Заголовки секции

Заголовки секции определяют все секции файла. Как уже было сказано, эта информация используется для линковки и релокации.

Секции появляются в ELF-файле после того, как компилятор GNU C преобразует код С в ассемблер, и ассемблер GNU создаёт объекты.

Как показано на рисунке вверху, сегмент может иметь 0 или более секций. Для исполняемых файлов существует четыре главных секций: .text, .data, .rodata, и .bss. Каждая из этих секций загружается с различными правами доступа, которые можно посмотреть с помощью readelf -S.

.text

Содержит исполняемый код. Он будет упакован в сегмент с правами на чтение и на исполнение. Он загружается один раз, и его содержание не изменяется. Это можно увидеть с помощью утилиты objdump.

12 .text 0000a3e9 0000000000402120 0000000000402120 00002120 2**4
CONTENTS, ALLOC, LOAD, READONLY, CODE

.data

Инициализированные данные, с правами на чтение и запись.

.rodata

Инициализированные данные, с правами только на чтение. (=A).

.bss

Неинициализированные данные, с правами на чтение/запись. (=WA)

[24] .data PROGBITS 00000000006172e0 000172e0
0000000000000100 0000000000000000 WA 0 0 8
[25] .bss NOBITS 00000000006173e0 000173e0
0000000000021110 0000000000000000 WA 0 0 32

Команды для просмотра секций и заголовков.

dumpelf
elfls -p /bin/ps
eu-readelf –section-headers /bin/ps
readelf -S /bin/ps
objdump -h /bin/ps

Группы секций

Некоторые секции могут быть сгруппированы, как если бы они формировали единое целое. Новые линкеры поддерживают такую функциональность. Но пока такое встречается не часто.

# readelf -g /bin/ps
There are no section groups in this file.

Хотя это может показаться не слишком интересным, большие преимущества даёт знание инструментов анализа ELF-файлов. По этой причине, обзор этих инструментов и их назначения приведён в конце статьи.

Статические и динамические бинарные файлы

Когда мы имеем дело с бинарными файлами ELF, полезно будет знать, как линкуются эти два типа файлов. Они могут быть статическими и динамическими, и это относится к библиотекам, которые они используют. Если бинарник «динамический», это означает, что он использует внешние библиотеки, содержащие какие-либо общие функции, типа открытия файла или создания сетевого сокета. Статические бинарники, напротив, включают в себя все необходимые библиотеки.

Если вы хотите проверить, является ли файл статическим или динамическим, используйте команду file. Она покажет что-то вроде этого:

$ file /bin/ps
/bin/ps: ELF 64-bit LSB executable, x86-64, version 1 (SYSV), <b>dynamically linked (uses shared libs)</b>, for GNU/Linux 2.6.24, BuildID[sha1]=2053194ca4ee8754c695f5a7a7cff2fb8fdd297e, stripped

Чтобы определить, какие внешние библиотеки использованы, просто используйте ldd на том же бинарнике:

$ ldd /bin/ps
linux-vdso.so.1 => (0x00007ffe5ef0d000)
libprocps.so.3 => /lib/x86_64-linux-gnu/libprocps.so.3 (0x00007f8959711000)
libc.so.6 => /lib/x86_64-linux-gnu/libc.so.6 (0x00007f895934c000)
/lib64/ld-linux-x86-64.so.2 (0x00007f8959935000)

Совет: Чтобы посмотреть дальнейшие зависимости, лучше использовать утилиту lddtree.

Инструменты анализа двоичных файлов

Если вы хотите анализировать ELF-файлы, определённо будет полезно сначала посмотреть на существующие инструменты. Существуют тулкиты для обратной разработки бинарников и исполняемого кода. Если вы новичок в анализе ELF-файлов, начните со статического анализа. Статический анализ подразумевает, что мы исследуем файлы без их запуска. Когда вы начнёте лучше понимать их работу, переходите к динамическому анализу. Запускайте примеры и смотрите на их реальное поведение.

Часто задаваемые вопросы

Что такое ABI?

ABI — это Бинарный Интерфейс Приложения (Application Binary Interface) и определяет, низкоуровневый интерфейс между операционной системой и исполняемым кодом.

Что такое ELF?

ELF — это Исполняемый и Связываемый Формат (Executable and Linkable Format). Это спецификация формата, определяющая, как инструкции записаны в исполняемом коде.

Как я могу увидеть тип файла?

Используйте команду file для первой стадии анализа. Эта команда способна показать подробности, извлечённые из «магических» чисел и заголовков.

Заключение

Файлы ELF предназначены для исполнения и линковки. В зависимости от назначения, они содержат необходимые сегменты и секции. Ядро ОС просматривает сегменты и отображает их в память (используя mmap). Секции просматриваются линкером, который создаёт исполняемый файл или разделяемый объект.

Файлы ELF очень гибкие и поддерживаются различные типы CPU, машинные архитектуры, и операционные системы. Также он расширяемый, каждый файл сконструирован по-разному, в зависимости от требуемых частей. Путём использования правильных инструментов, вы сможете разобраться с назначением файла, и изучать содержимое бинарных файлов. Можно просмотреть функции и строки, содержащиеся в файле. Хорошее начало для тех, кто исследует вредоносные программы, или понять, почему процесс ведёт себя (или не ведёт) определённым образом.

Ресурсы для дальнейшего изучения

Если вы хотите больше знать про ELF и обратную разработку, вы можете посмотреть работу, которую мы выполняем в Linux Security Expert. Как часть учебной программы, мы имеем модуль обратной разработки с практическими лабораторными работами.

Для тех из вас, кто любит читать, хороший и глубокий документ: ELF Format и документ за авторством Брайана Рейтера (Brian Raiter), также известного как ELFkickers. Для тех, кто любит разбираться в исходниках, посмотрите на документированный заголовок ELF от Apple.

Совет:
если вы хотите стать лучше в анализе файлов, начните использовать популярные инструменты анализа, которые доступны в настоящее время.
