Салют! Перевод следующей статьи подготовлен специально для студентов курса «Инфраструктурная платформа на основе Kubernetes», занятия по которому стартуют уже завтра. Начнем.

Горизонтальное автомасштабирование подов Kubernetes и Prometheus для высокой доступности и работоспособности инфрастр-ры - 1

Автомасштабирование в Kubernetes


Автомасштабирование позволяет автоматически увеличивать и уменьшать рабочие нагрузки в зависимости от использования ресурсов.

У автомасштабирования в Kubernetes два измерения:

  • автомасштабирование кластера (Cluster Autoscaler), которое отвечает за масштабирование узлов;
  • горизонтальное автомасштабирование подов (Horizontal Pod Autoscaler, HPA), которое автоматически масштабирует количество подов в развертывании или наборе реплик.

Автомасштабирование кластера можно использовать в сочетании с горизонтальным автомасштабированием подов для динамического регулирования вычислительных ресурсов и степени параллелизма системы, необходимых для соблюдения соглашений об уровне обслуживания (SLA).

Автомасштабирование кластера сильно зависит от возможностей поставщика облачной инфраструктуры, в которой размещен кластер, а HPA может работать независимо от IaaS/PaaS-провайдера.

Развитие HPA


Горизонтальное автомасштабирование подов претерпело серьезные изменения с момента появления в Kubernetes v1.1. Первая версия HPA выполняла масштабирование подов на основе измеренного потребления ресурсов ЦП, а позже — на основе использования памяти. В Kubernetes 1.6 был представлен новый API под названием Custom Metrics, обеспечивавший HPA доступ к произвольным показателям. А в Kubernetes 1.7 добавили уровень агрегации, который позволяет сторонним приложениям расширять API Kubernetes, регистрируясь в качестве надстроек API.

Благодаря Custom Metrics API и уровню агрегации, системы мониторинга, такие как Prometheus, могут предоставлять контроллеру HPA специфические показатели приложений.

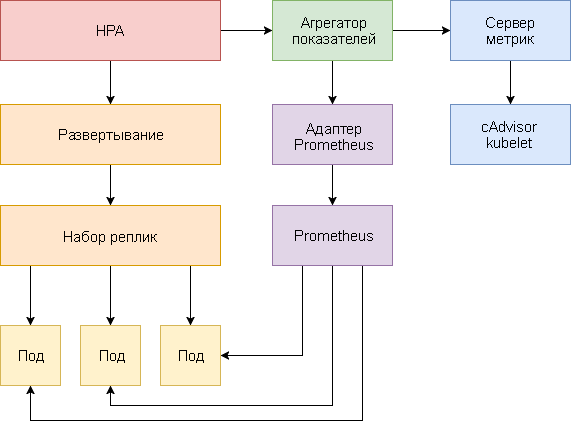

Горизонтальное автомасштабирование подов реализовано в виде контура управления, который периодически запрашивает в Resource Metrics API (API метрик ресурсов) основные показатели, такие как использование ЦП и памяти, а в Custom Metrics API (API пользовательских метрик) — специфические показатели приложений.

Горизонтальное автомасштабирование подов Kubernetes и Prometheus для высокой доступности и работоспособности инфрастр-ры - 2

Ниже представлено пошаговое руководство по конфигурированию HPA v2 для Kubernetes 1.9 и более поздних версий.

  1. Установите надстройку сервера метрик (Metrics Server), который предоставляет основные показатели.
  2. Запустите демонстрационное приложение, чтобы увидеть, как работает автомасштабирование подов на основе использования ЦП и памяти.
  3. Выполните развертывание Prometheus и специального сервера API. Зарегистрируйте специальный сервер API на уровне агрегации.
  4. Сконфигурируйте HPA с использованием специальных показателей, предоставленных демонстрационным приложением.

Перед началом работы необходимо установить Go версии 1.8 (или более поздней) и клонировать репозиторий k8s-prom-hpa в GOPATH:

cd $GOPATH
git clone https://github.com/stefanprodan/k8s-prom-hpa

1. Настройка сервера метрик

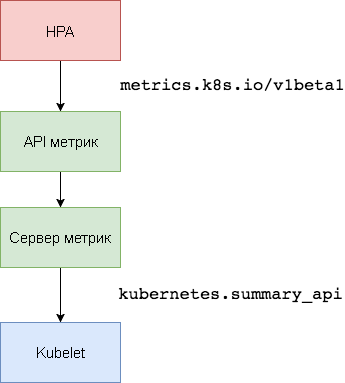

Сервер метрик Kubernetes — это внутрикластерный агрегатор данных об использовании ресурсов, пришедший на смену Heapster. Сервер метрик собирает сведения об использовании ЦП и памяти для узлов и подов из kubernetes.summary_api. Сводный API (Summary API) — это эффективно расходующий память API для передачи серверу метрик данных Kubelet/cAdvisor.

Горизонтальное автомасштабирование подов Kubernetes и Prometheus для высокой доступности и работоспособности инфрастр-ры - 3

В первой версии HPA для получения показателей ЦП и памяти был нужен агрегатор Heapster. В HPA v2 и Kubernetes 1.8 требуется только сервер метрик с включенным horizontal-pod-autoscaler-use-rest-clients. Этот параметр включен по умолчанию в Kubernetes 1.9. GKE 1.9 поставляется с предварительно установленным сервером метрик.

Разверните сервер метрик в пространстве имен kube-system:

kubectl create -f ./metrics-server

Через 1 минуту metric-server начнет передавать данные об использовании ЦП и памяти узлами и подами.

Просмотр показателей узлов:

kubectl get --raw "/apis/metrics.k8s.io/v1beta1/nodes" | jq .

Просмотр показателей подов:

kubectl get --raw "/apis/metrics.k8s.io/v1beta1/pods" | jq .

2. Автомасштабирование на основе использования ЦП и памяти

Для тестирования горизонтального автомасштабирования подов (HPA) можно использовать небольшое веб-приложение на основе Golang.

Разверните podinfo в пространстве имен default:

kubectl create -f ./podinfo/podinfo-svc.yaml,./podinfo/podinfo-dep.yaml

Обратитесь к podinfo с помощью сервиса NodePort по адресу http://<K8S_PUBLIC_IP>:31198.

Задайте HPA, которое будет обслуживать не менее двух реплик и выполнять масштабирование до десяти реплик, если средний показатель использования ЦП превысит 80 % или если расход памяти будет выше 200 МиБ:

apiVersion: autoscaling/v2beta1
kind: HorizontalPodAutoscaler
metadata:
  name: podinfo
spec:
  scaleTargetRef:
    apiVersion: extensions/v1beta1
    kind: Deployment
    name: podinfo
  minReplicas: 2
  maxReplicas: 10
  metrics:
  - type: Resource
    resource:
      name: cpu
      targetAverageUtilization: 80
  - type: Resource
    resource:
      name: memory
      targetAverageValue: 200Mi

Создайте HPA:

kubectl create -f ./podinfo/podinfo-hpa.yaml

Через пару секунд контроллер HPA свяжется с сервером метрик и получит сведения об использовании ЦП и памяти:

kubectl get hpa
NAME      REFERENCE            TARGETS                      MINPODS   MAXPODS   REPLICAS   AGE
podinfo   Deployment/podinfo   2826240 / 200Mi, 15% / 80%   2         10        2          5m

Чтобы увеличить использование ЦП, выполните нагрузочный тест с помощью rakyll/hey:

#install hey
go get -u github.com/rakyll/hey
#do 10K requests
hey -n 10000 -q 10 -c 5 http://<K8S_PUBLIC_IP>:31198/

Можно выполнять мониторинг событий HPA следующим образом:

$ kubectl describe hpa
Events:
  Type    Reason             Age   From                       Message
  ----    ------             ----  ----                       -------
  Normal  SuccessfulRescale  7m    horizontal-pod-autoscaler  New size: 4; reason: cpu resource utilization (percentage of request) above target
  Normal  SuccessfulRescale  3m    horizontal-pod-autoscaler  New size: 8; reason: cpu resource utilization (percentage of request) above target

Временно удалите podinfo (вам придется выполнить его повторное развертывание на одном из следующих этапов данного руководства).

kubectl delete -f ./podinfo/podinfo-hpa.yaml,./podinfo/podinfo-dep.yaml,./podinfo/podinfo-svc.yaml

3. Настройка сервера Custom Metrics

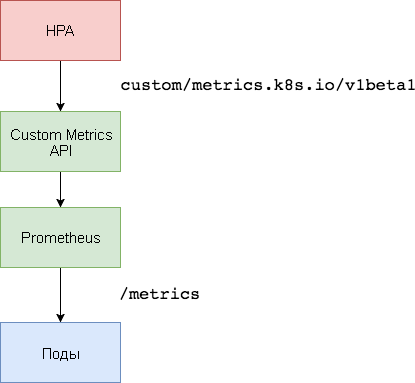

Для масштабирования на основе специальных показателей необходимо два компонента. Первый — база данных временных рядов Prometheus — собирает показатели приложений и сохраняет их. Второй компонент — k8s-prometheus-adapter — дополняет Custom Metrics API Kubernetes показателями, предоставленными сборщиком.

Горизонтальное автомасштабирование подов Kubernetes и Prometheus для высокой доступности и работоспособности инфрастр-ры - 4

Для развертывания Prometheus и адаптера используется выделенное пространство имен.

Создайте пространство имен monitoring:

kubectl create -f ./namespaces.yaml

Разверните Prometheus v2 в пространстве имен monitoring:

kubectl create -f ./prometheus

Сгенерируйте сертификаты TLS, необходимые для адаптера Prometheus:

make certs

Разверните адаптер Prometheus для Custom Metrics API:

kubectl create -f ./custom-metrics-api

Получите список специальных показателей, предоставляемых Prometheus:

kubectl get --raw "/apis/custom.metrics.k8s.io/v1beta1" | jq .

Затем извлеките данные по использованию файловой системы для всех подов в пространстве имен monitoring:

kubectl get --raw "/apis/custom.metrics.k8s.io/v1beta1/namespaces/monitoring/pods/*/fs_usage_bytes" | jq .

4. Автомасштабирование на основе специальных показателей

Создайте сервис NodePort  podinfo и выполните развертывание в пространстве имен default:

kubectl create -f ./podinfo/podinfo-svc.yaml,./podinfo/podinfo-dep.yaml

Приложение podinfo передаст специальный показатель http_requests_total. Адаптер Prometheus удалит суффикс _total и пометит этот показатель как контрпоказатель.

Получите общее количество запросов в секунду из Custom Metrics API:

kubectl get --raw "/apis/custom.metrics.k8s.io/v1beta1/namespaces/default/pods/*/http_requests" | jq .
{
  "kind": "MetricValueList",
  "apiVersion": "custom.metrics.k8s.io/v1beta1",
  "metadata": {
    "selfLink": "/apis/custom.metrics.k8s.io/v1beta1/namespaces/default/pods/%2A/http_requests"
  },
  "items": [
    {
      "describedObject": {
        "kind": "Pod",
        "namespace": "default",
        "name": "podinfo-6b86c8ccc9-kv5g9",
        "apiVersion": "/__internal"
      },
      "metricName": "http_requests",
      "timestamp": "2018-01-10T16:49:07Z",
      "value": "901m"    },
    {
      "describedObject": {
        "kind": "Pod",
        "namespace": "default",
        "name": "podinfo-6b86c8ccc9-nm7bl",
        "apiVersion": "/__internal"
      },
      "metricName": "http_requests",
      "timestamp": "2018-01-10T16:49:07Z",
      "value": "898m"
    }
  ]
}

Буква m означает milli-units, поэтому, к примеру, 901m — это 901 миллизапрос.

Создайте HPA, которое будет расширять развертывание podinfo, если количество запросов превысит 10 запросов в секунду:

apiVersion: autoscaling/v2beta1
kind: HorizontalPodAutoscaler
metadata:
  name: podinfo
spec:
  scaleTargetRef:
    apiVersion: extensions/v1beta1
    kind: Deployment
    name: podinfo
  minReplicas: 2
  maxReplicas: 10
  metrics:
  - type: Pods
    pods:
      metricName: http_requests
      targetAverageValue: 10

Разверните HPA podinfo в пространстве имен default:

kubectl create -f ./podinfo/podinfo-hpa-custom.yaml

Через несколько секунд HPA получит значение http_requests от API метрик:

kubectl get hpa
NAME      REFERENCE            TARGETS     MINPODS   MAXPODS   REPLICAS   AGE
podinfo   Deployment/podinfo   899m / 10   2         10        2          1m

Примените нагрузку для сервиса podinfo с 25 запросами в секунду:

#install hey
go get -u github.com/rakyll/hey
#do 10K requests rate limited at 25 QPS
hey -n 10000 -q 5 -c 5 http://<K8S-IP>:31198/healthz

Через несколько минут HPA начнет масштабировать развертывание:

kubectl describe hpa
Name:                       podinfo
Namespace:                  default
Reference:                  Deployment/podinfo
Metrics:                    ( current / target )
  "http_requests" on pods:  9059m / 10<
Min replicas:               2
Max replicas:               10
Events:
  Type    Reason             Age   From                       Message
  ----    ------             ----  ----                       -------
  Normal  SuccessfulRescale  2m    horizontal-pod-autoscaler  New size: 3; reason: pods metric http_requests above target

При текущем количестве запросов в секунду развертывание никогда не достигнет максимальной величины в 10 подов. Трех реплик достаточно для того, чтобы количество запросов в секунду для каждого пода было меньше 10.

После завершения нагрузочных тестов HPA уменьшит масштаб развертывания до первоначального количества реплик:

Events:
  Type    Reason             Age   From                       Message
  ----    ------             ----  ----                       -------
  Normal  SuccessfulRescale  5m    horizontal-pod-autoscaler  New size: 3; reason: pods metric http_requests above target
  Normal  SuccessfulRescale  21s   horizontal-pod-autoscaler  New size: 2; reason: All metrics below target

Возможно, вы заметили, что средство автомасштабирования реагирует на изменение показателей не сразу. По умолчанию их синхронизация выполняется каждые 30 секунд. Кроме того, масштабирование происходит только в том случае, если в течение последних 3–5 минут не было увеличения и снижения рабочих нагрузок. Это позволяет предотвратить выполнение конфликтующих решений и оставляет время для подключения средства автомасштабирования кластера.

Заключение

Не все системы могут обеспечить соблюдение требований SLA только на основе показателей использования ЦП или памяти (или обоих сразу). Большинство веб-серверов и мобильных серверов для обработки всплесков трафика нуждаются в автомасштабировании на основе количества запросов в секунду.

Для приложений ETL (от англ. Extract Transform Load — «извлечение, преобразование, загрузка») автомасштабирование может запускаться, например, при превышении заданной пороговой длины очереди заданий.

Во всех случаях инструментирование приложений с помощью Prometheus и выделение необходимых показателей для автомасштабирования позволяют выполнить точную настройку приложений, чтобы улучшить обработку всплесков трафика и обеспечить высокую доступность инфраструктуры.

Идеи, вопросы, замечания? Присоединяйтесь к обсуждению в Slack!

Вот такой получился материал. Ждём ваши комментарии и до встречи на курсе!
