Всем доброго здравия!
При обучении студентов разработке встроенного программного обеспечения для микроконтроллеров в университете я использую С++ и иногда даю особо интересующимся студентам всякие задачки на определения особо больных на голову одаренных учеников.
В очередной раз таким студентам была дана задача поморгать 4 светодиодами, используя язык С++ 17 и стандартную библиотеку С++, без подключения дополнительных библиотек, типа CMSIS и их заголовочных файлов с описанием структур регистров и так далее… Побеждает тот, у кого код в ROM будет занимать наименьший размер и меньше всего затрачено ОЗУ. Оптимизация компилятора при этом не должна быть выше Medium. Компилятор IAR 8.40.1.
Победитель едет на Канары получает 5 за экзамен.
Сам я до этого тоже эту задачу не решал, поэтому расскажу как её решили студенты и что получилось у меня. Предупреждаю сразу, навряд ли такой код можно будет использовать в реальных приложениях, потому и разместил публикацию в раздел «Ненормальное программирование», хотя кто знает.
Условия задачи
Есть 4 светодиода на портах GPIOA.5, GPIOC.5, GPIOC.8, GPIOC.9. Ими нужно поморгать. Чтобы было с чем сравнивать мы взяли код написанный на Си:
void delay() {
for (int i = 0; i < 1000000; ++i){
}
}
int main() {
for(;;) {
GPIOA->ODR ^= (1 << 5);
GPIOC->ODR ^= (1 << 5);
GPIOC->ODR ^= (1 << 8);
GPIOC->ODR ^= (1 << 9);
delay();
}
return 0 ;
}
Функция delay()
здесь чисто формальная, обычный цикл, её оптимизировать нельзя.
Предполагается, что порты уже настроены на выход и на них подано тактирование.
А также сразу скажу, что bitbanging не использовался, чтобы код был переносимым.
Этот код занимает 8 байт на стеке и 256 байт в ROM на Medium оптимизации
255 bytes of readonly code memory
1 byte of readonly data memory
8 bytes of readwrite data memory
255 байт из-за того, что часть памяти ушла под таблицу векторов прерывания, вызовы функций IAR для инициализации блока с плавающей точкой, всякие отладочные функции и функция __low_level_init, где собственно порты настроились.
Итак, полные требования:
- Функция main() должна содержать как можно меньше кода
- Нельзя использовать макросы
- Компилятор IAR 8.40.1 поддерживающий С++17
- Нельзя использовать заголовочные файлы CMSIS, типа "#include «stm32f411xe.h»
- Можно использовать директиву __forceinline для встраиваемых функций
- Оптимизация компилятора Medium
Решение студентов
Вообще решений было несколько, я покажу только одно… оно не оптимальное, но мне понравилось.
Так как нельзя использовать заголовочные файлы, студенты первым делом сделали класс Gpio
, который должен хранить ссылку на регистры порта по их адресам. Для этого они используют оверлей структуры, скорее всего идею взяли отсюда: Structure overlay:
class Gpio {
public:
__forceinline inline void Toggle(const std::uint8_t bitNum) volatile {
Odr ^= bitNum ;
}
private:
volatile std::uint32_t Moder;
volatile std::uint32_t Otyper;
volatile std::uint32_t Ospeedr;
volatile std::uint32_t Pupdr;
volatile std::uint32_t Idr;
volatile std::uint32_t Odr;
//Проверка что структура выравнена
static_assert(sizeof(Gpio) == sizeof(std::uint32_t) * 6);
} ;
Как видно они сразу определили класс Gpio
с атрибутами, которые должны быть расположены по адресам соответствующих регистров и метод для переключения состояния по номеру ножки:
Затем определили структуру для GpioPin
, содержащую указатель на Gpio
и номер ножки:
struct GpioPin
{
volatile Gpio* port ;
std::uint32_t pinNum ;
} ;
Затем они сделали массив светодиодов, которые сидят на конкретных ножках порта и пробежались по нему вызвав метод Toggle()
каждого светодиода:
const GpioPin leds[] = {{reinterpret_cast<volatile Gpio*>(GpioaBaseAddr), 5},
{reinterpret_cast<volatile Gpio*>(GpiocBaseAddr), 5},
{reinterpret_cast<volatile Gpio*>(GpiocBaseAddr), 9},
{reinterpret_cast<volatile Gpio*>(GpiocBaseAddr), 9}
} ;
struct LedsDriver {
__forceinline static inline void ToggelAll() {
for (auto& it: leds) {
it.port->Toggle(it.pinNum);
}
}
} ;
constexpr std::uint32_t GpioaBaseAddr = 0x4002'0000 ;
constexpr std::uint32_t GpiocBaseAddr = 0x4002'0800 ;
class Gpio {
public:
__forceinline inline void Toggle(const std::uint8_t bitNum) volatile {
Odr ^= bitNum ;
}
private:
volatile std::uint32_t Moder;
volatile std::uint32_t Otyper;
volatile std::uint32_t Ospeedr;
volatile std::uint32_t Pupdr;
volatile std::uint32_t Idr;
volatile std::uint32_t Odr;
} ;
//Проверка что структура выравнена
static_assert(sizeof(Gpio) == sizeof(std::uint32_t) * 6);
struct GpioPin {
volatile Gpio* port ;
std::uint32_t pinNum ;
} ;
const GpioPin leds[] = {{reinterpret_cast<volatile Gpio*>(GpioaBaseAddr), 5},
{reinterpret_cast<volatile Gpio*>(GpiocBaseAddr), 5},
{reinterpret_cast<volatile Gpio*>(GpiocBaseAddr), 9},
{reinterpret_cast<volatile Gpio*>(GpiocBaseAddr), 9}
} ;
struct LedsDriver {
__forceinline static inline void ToggelAll() {
for (auto& it: leds) {
it.port->Toggle(it.pinNum);
}
}
} ;
int main() {
for(;;) {
LedsContainer::ToggleAll() ;
delay();
}
return 0 ;
}
Статистика их кода на Medium оптимизации:
275 bytes of readonly code memory
1 byte of readonly data memory
8 bytes of readwrite data memory
Хорошее решение, но памяти занимает много :)
Решение мое
Я конечно решил не искать простых путей и решил действовать по серьезному :).
Светодиоды находятся на разных портах и разных ножках. Первое что необходимо, это сделать класс Port
, но чтобы избавиться от указателей и переменных, которые занимают ОЗУ, нужно использовать статические методы. Класс порт может выглядеть так:
template <std::uint32_t addr>
struct Port {
//здесь скоро что-то будет
};
В качестве параметра шаблона у него будет адрес порта. В заголовочнике "#include "stm32f411xe.h"
, например для порта А, он определен как GPIOA_BASE. Но заголовочники нам использовать запрещено, поэтому просто нужно сделать свою константу. В итоге класс можно будет использовать так:
constexpr std::uint32_t GpioaBaseAddr = 0x4002'0000 ;
constexpr std::uint32_t GpiocBaseAddr = 0x4002'0800 ;
using PortA = Port<GpioaBaseAddr> ;
using PortC = Port<GpiocBaseAddr> ;
Чтобы поморгать нужен метод Toggle(const std::uint8_t bit), который будет переключать необходимый бит с помощью операции исключающее ИЛИ. Метод должен быть статическим, добавляем его в класс:
template <std::uint32_t addr>
struct Port {
//сразу применяем директиву __forceinline, чтобы компилятор воспринимал эту функцию как встроенную
__forceinline inline static void Toggle(const std::uint8_t bitNum) {
*reinterpret_cast<std::uint32_t*>(addr+20) ^= (1 << bitNum) ; //addr + 20 адрес ODR регистра
}
};
Отлично Port<>
есть, он может переключать состояние ножки. Светодиод сидит на конкретной ножке, поэтому логично сделать класс Pin
, у которого в качестве параметров шаблона будет Port<>
и номер ножки. Поскольку тип Port<>
у нас шаблонный, т.е. разный для разного порта, то передавать мы можем только универсальный тип T.
template <typename T, std::uint8_t pinNum>
struct Pin {
__forceinline inline static void Toggle() {
T::Toggle(pinNum) ;
}
} ;
Плохо, что мы можем передать любую чепуху типа T
у которой есть метод Toggle()
и это будет работать, хотя предполагается что передавать мы должны только тип Port<>
. Чтобы от этого защититься, сделаем так, чтобы Port<>
наследовался от базового класса PortBase
, а в шаблоне будем проверять, что наш переданный тип действительно базируется на PortBase
. Получаем следующее:
constexpr std::uint32_t OdrAddrShift = 20U;
struct PortBase {
};
template <std::uint32_t addr>
struct Port: PortBase {
__forceinline inline static void Toggle(const std::uint8_t bit) {
*reinterpret_cast<std::uint32_t*>(addr ) ^= (1 << bit) ;
}
};
template <typename T, std::uint8_t pinNum,
class = typename std::enable_if_t<std::is_base_of<PortBase, T>::value>> //Вот и защита
struct Pin {
__forceinline inline static void Toggle() {
T::Toggle(pinNum) ;
}
} ;
Теперь шаблон инстанциируется, только если наш класс имеет базовый класс PortBase
.
По идее уже можно использовать эти классы, давайте посмотрим, что получится без оптимизации:
using PortA = Port<GpioaBaseAddr> ;
using PortC = Port<GpiocBaseAddr> ;
using Led1 = Pin<PortA, 5> ;
using Led2 = Pin<PortC, 5> ;
using Led3 = Pin<PortC, 8> ;
using Led4 = Pin<PortC, 9> ;
int main() {
for(;;) {
Led1::Toggle();
Led2::Toggle();
Led3::Toggle();
Led4::Toggle();
delay();
}
return 0 ;
}
271 bytes of readonly code memory
1 byte of readonly data memory
24 bytes of readwrite data memory
Откуда взялись эти дополнительные 16 байт в ОЗУ и 16 байт в ROM. Они взялись из того, факта, что мы передаем в функцию Toggle(const std::uint8_t bit) класса Port параметр bit, и компилятор, при входе в функцию main сохраняет на стеке 4 дополнительных регистра, через которые передает этот параметр, потом использует эти регистры в которых сохраняется значения номера ножки для каждого Pin и при выходе из main восстанавливает эти регистры из стека. И хотя по сути это какая-то полностью бесполезная работа, так как функции встроенные, но компилятор действует в полном соответствии со стандартом.
От этого можно избавиться убрав класс порт вообще, передать адрес порта в качестве параметра шаблона для класса Pin
, а внутри метода Toggle()
высчитывать адрес регистра ODR:
constexpr std::uint32_t OdrAddrShift = 20U;
template <std::uint32_t addr, std::uint8_t pinNum,
struct Pin {
__forceinline inline static void Toggle() {
*reinterpret_cast<std::uint32_t*>(addr + OdrAddrShift ) ^= (1 << bit) ;
}
} ;
using Led1 = Pin<GpioaBaseAddr, 5> ;
Но это выглядит не совсем хорошо и удобно для пользователя. Поэтому будем надеяться, что компилятор уберет это ненужное сохранение регистров при небольшой оптимизации.
Ставим оптимизацию на Medium и смотрим результат:
251 bytes of readonly code memory
1 byte of readonly data memory
8 bytes of readwrite data memory
Вау вау вау… у нас на 4 байта меньше
255 bytes of readonly code memory
1 byte of readonly data memory
8 bytes of readwrite data memory

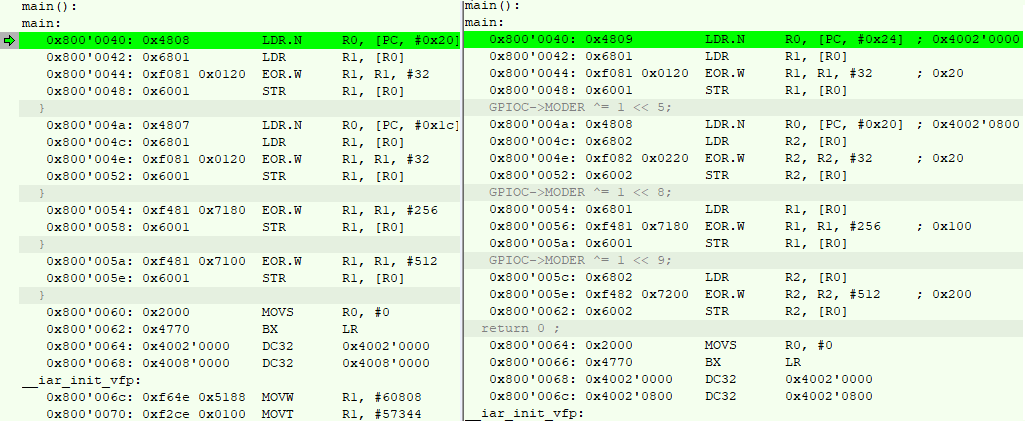

Как такое может быть? Давайте взглянем на ассемблер в отладчике для С++ кода(слева) и Си кода(справа):
Видно, что во-первых, компилятор все функции сделал встроенные, теперь нет никаких вызовов вообще, а во вторых, он оптимизировал использование регистров. Видно, в случае с Си кодом, для хранения адресов портов компилятор использует то регистр R1, то R2 и делает дополнительную операции каждый раз после переключения бита (сохранить адрес в регистре то в R1, то в R2). Во втором же случае он использует только регистр R1, а поскольку 3 последних вызова на переключение всегда с порта C, то надобности сохранять тот же самый адрес порта С в регистре уже нет. В итоге экономится 2 команды и 4 байта.
Вот оно чудо современных компиляторов :) Ну да ладно. В принципе можно было на этом остановится, но пойдем дальше. Оптимизировать еще что-то, думаю, уже не выйдет, хотя возможно не прав, если есть идеи, пишите в комментариях. А вот с количеством кода в main() можно поработать.
Теперь хочется, чтобы все светодиоды были бы где нибудь в контейнере, и можно было бы вызывать метод, переключить все… Вот как-то так:
int main() {
for(;;) {
LedsContainer::ToggleAll() ;
delay();
}
return 0 ;
}
Мы не будем тупо вставлять переключение 4 светодиодов в функцию LedsContainer::ToggleAll, потому что это неинтересно :). Мы хотим светодиоды положить в контейнер и потом пройтись по ним и вызывать у каждого метод Toggle().
Студенты использовали массив для того, чтобы хранить указатели на светодиоды. Но у меня разные типы, например: Pin<PortA, 5>
, Pin<PortC, 5>
, и указатели на разные типы я хранить в массиве не могу. Можно сделать виртуальный базовый класс, для всех Pin, но тогда появится таблица виртуальных функций и уделать выиграть студентов мне не удастся.
Поэтому будем использовать кортеж. Он позволяет хранить у себя объекты разных типов. Выглядеть это дело будет выглядеть так:
class LedsContainer {
private:
constexpr static auto records = std::make_tuple (
Pin<PortA, 5>{},
Pin<PortC, 5>{},
Pin<PortC, 8>{},
Pin<PortC, 9>{}
) ;
using tRecordsTuple = decltype(records) ;
}
Отлично есть контейнер, он хранит все светодиоды. Теперь добавим в него метод ToggleAll()
:
class LedsContainer {
public:
__forceinline static inline void ToggleAll() {
//сейчас придумаем как тут перебрать все элементы кортежа
}
private:
constexpr static auto records = std::make_tuple (
Pin<PortA, 5>{},
Pin<PortC, 5>{},
Pin<PortC, 8>{},
Pin<PortC, 9>{}
) ;
using tRecordsTuple = decltype(records) ;
}
Просто так пройтись по элементам кортежа нельзя, так как получение элемента кортежа должно происходить только на этапе компиляции. Для доступа к элементам кортежа есть темплейтный метод get. Ну т.е. если напишем так std::get<0>(records).Toggle()
, то вызовется метод Toggle()
для объекта класса Pin<PortA, 5>
, если std::get<1>(records).Toggle()
, то вызовется метод Toggle()
для объекта класса Pin<PortС, 5>
и так далее…
Можно было утереть студентам нос и просто написать так:
__forceinline static inline void ToggleAll() {
std::get<0>(records).Toggle();
std::get<1>(records).Toggle();
std::get<2>(records).Toggle();
std::get<3>(records).Toggle();
}
Но мы не хотим напрягать программиста, который будет поддерживать этот код и позволять делать ему дополнительную работу, тратя ресурсы его компании, скажем в случае, если появится еще один светодиод. Придется добавлять код в двух местах, в кортеж и в этот метод — а это нехорошо и владелец компании будет не очень доволен. Поэтому обходим кортеж с помощью методов помощников:
class class LedsContainer {
friend int main() ;
public:
__forceinline static inline void ToggleAll() {
visit<std::tuple_size<tRecordsTuple>::value>(); //вызываем метод visit<4>(), 4- размер кортежа
}
private:
__forceinline template<size_t N>
static inline void visit() {
visit(std::make_index_sequence<N>()); // создаем последовательность индексов 3,2,1,0 и вызываем соответствующий метод, куда передается эта последовательность
}
__forceinline template<std::size_t... index>
static inline void visit(std::index_sequence<index...>) {
Pass((std::get<index>(records).Toggle(), true)...); // распаковываем в последовательность get<3>(records).Toggle(), get<2>(records).Toggle(), get<1>(records).Toggle(), get<0>(records).Toggle()
}
__forceinline template<typename... Args>
static void inline Pass(Args... ) {//Вспомогательный метод для распаковки вариативного шаблона
}
constexpr static auto records = std::make_tuple (
Pin<PortA, 5>{},
Pin<PortC, 5>{},
Pin<PortC, 8>{},
Pin<PortC, 9>{}
) ;
using tRecordsTuple = decltype(records) ;
}
Выглядит страшновато, но я предупреждал в начале статьи, что способ шизанутый не очень обычный…
Вся эта магия сверху на этапе компиляции делает буквально следующее:
//Это вызов
LedsContainer::ToggleAll() ;
//Преобразуется в эти 4 вызова:
Pin<PortС, 9>().Toggle() ;
Pin<PortС, 8>().Toggle() ;
Pin<PortC, 5>().Toggle() ;
Pin<PortA, 5>().Toggle() ;
//А поскольку у нас метод Toggle() inline, то в это:
*reinterpret_cast<std::uint32_t*>(0x40020814 ) ^= (1 << 9) ;
*reinterpret_cast<std::uint32_t*>(0x40020814 ) ^= (1 << 8) ;
*reinterpret_cast<std::uint32_t*>(0x40020814 ) ^= (1 << 5) ;
*reinterpret_cast<std::uint32_t*>(0x40020014 ) ^= (1 << 5) ;
Вперед компилировать и проверять размер кода без оптимизации:
#include <cstddef>
#include <tuple>
#include <utility>
#include <cstdint>
#include <type_traits>
//#include "stm32f411xe.h"
#define __forceinline _Pragma("inline=forced")
constexpr std::uint32_t GpioaBaseAddr = 0x4002'0000 ;
constexpr std::uint32_t GpiocBaseAddr = 0x4002'0800 ;
constexpr std::uint32_t OdrAddrShift = 20U;
struct PortBase
{
};
template <std::uint32_t addr>
struct Port: PortBase
{
__forceinline inline static void Toggle(const std::uint8_t bit)
{
*reinterpret_cast<std::uint32_t*>(addr + OdrAddrShift) ^= (1 << bit) ;
}
};
template <typename T, std::uint8_t pinNum,
class = typename std::enable_if_t<std::is_base_of<PortBase, T>::value>>
struct Pin
{
__forceinline inline static void Toggle()
{
T::Toggle(pinNum) ;
}
} ;
using PortA = Port<GpioaBaseAddr> ;
using PortC = Port<GpiocBaseAddr> ;
//using Led1 = Pin<PortA, 5> ;
//using Led2 = Pin<PortC, 5> ;
//using Led3 = Pin<PortC, 8> ;
//using Led4 = Pin<PortC, 9> ;
class LedsContainer {
friend int main() ;
public:
__forceinline static inline void ToggleAll() {
visit<std::tuple_size<tRecordsTuple>::value>();
}
private:
__forceinline template<size_t N>
static inline void visit() {
visit(std::make_index_sequence<N>());
}
__forceinline template<std::size_t... index>
static inline void visit(std::index_sequence<index...>) {
Pass((std::get<index>(records).Toggle(), true)...);
}
__forceinline template<typename... Args>
static void inline Pass(Args... ) {
}
constexpr static auto records = std::make_tuple (
Pin<PortA, 5>{},
Pin<PortC, 5>{},
Pin<PortC, 8>{},
Pin<PortC, 9>{}
) ;
using tRecordsTuple = decltype(records) ;
} ;
void delay() {
for (int i = 0; i < 1000000; ++i){
}
}
int main() {
for(;;) {
LedsContainer::ToggleAll() ;
//GPIOA->ODR ^= 1 << 5;
//GPIOC->ODR ^= 1 << 5;
//GPIOC->ODR ^= 1 << 8;
//GPIOC->ODR ^= 1 << 9;
delay();
}
return 0 ;
}
Видим, что по памяти перебор, на 18 байтов больше. Проблемы все те же, плюсом еще 12 байт. Не стал разбираться откуда они… может кто пояснит.
283 bytes of readonly code memory
1 byte of readonly data memory
24 bytes of readwrite data memory
Теперь тоже самое на Medium оптимизации и о чудо… получили код идентичный С++ реализации в лоб и оптимальнее Си кода.
251 bytes of readonly code memory
1 byte of readonly data memory
8 bytes of readwrite data memory
Как видите победил я, и поехал на Канары и довольный отдыхаю в Челябинске :), но студенты тоже молодцы, экзамен сдали успешно!
Где можно такое использовать, ну я придумал, например такое, у нас есть параметры в EEPROM памяти и класс описывающий эти параметры (Читать, писать, инициализировать в начальное значение). Класс шаблонный, типа Param<float<>>
, Param<int<>>
и нужно, например, все параметры сбросить в default значения. Как раз тут и можно все их положить в кортеж, так как тип разный и вызвать у каждого параметра метод SetToDefault()
. Правда, если таких параметров будет 100, то ПЗУ отъестся много, зато ОЗУ не пострадает.
P.S. Надо признаться, что на максимальной оптимизации этот код по размеру получается такой же как на Си и на моем решении. И все потуги программиста по улучшению кода сводятся к одному и тому же коду на ассемблере.
Автор: Сергей
