Преобразователи Time-To-Digital (TDC): что это такое и как они реализованы в FPGA

в 11:11, , рубрики: Altera, asic, fpga, FPGA Cyclone IV, intel, IT-стандарты, TDC, Verilog, Анализ и проектирование систем, времяизмерительная система, ПЛИС, Программирование, Промышленное программирование, разработка электроники

Преобразователи Time-To-Digital (TDC): что это такое и как они реализованы в FPGA - 1
На рисунке — первый в мире спутник квантовой связи «Мо-Цзы», который запустили из Китая в 2016 году, в нем летает TDC, реализованная в FPGA.

Объяснить своей девушке (или парню), что такое ADC и DAC, и в каких домашних приборах они используются, может каждый человек, называющий себя инженером. А вот что такое TDC, и почему у нас дома их нет, зачастую можно узнать только после свадьбы.

TDC — это time-to-digital converter. По-русски говоря: времяизмерительная система.

Основные потребители быстродействующих TDC — научные группы. Как правило, под определенный исследовательский проект требуется что-то очень специфическое. То каналов надо много, то разрешение очень высокое, то исполнение компактное. А уровень развития современных FPGA и их доступность как раз дают исследователям возможность экспериментировать с реализациями и подстраивать их под собственные нужды.

В этой хабрастатье приводится детальное описание простенькой времяизмерительной системы на FPGA Cyclone IV. Статья будет полезна не только для расширения кругозора, но и с методической точки зрения, поскольку реализация системы нетривиальная.

Сразу отметим, что пришедшая на ум мысль «Да о чем они тут пишут? Считываем по событию счетчик/таймер CPU/MCU и дело в шляпе» тут не годится. Дело в том, что в приложениях требуется точность на порядок большая, чем могут обеспечить «стандартные» счетчики, а также детерминированная латентность, многоканальность и большая «пропускная способность событий».

Формально задача, которую решает TDC, — определение временного интервала между событиями. В многоканальных системах логика верхнего уровня дополнительно может вычислять корреляции между событиями. В качестве события, как правило, выступает срабатывание какого-либо детектора частиц или оптического датчика. В быту, конечно, такие системы не находят применения. И вообще, в масштабе пикосекунд имеет смысл измерять физические процессы, протекающие в сравнимых временах, например, пролет элементарных частиц в детекторе. Отметим некоторые направления применения TDC:

  • Масспектроскопия, позитронно-эмиссионная томография (ПЭТ) — регистрируются времена прихода частиц на детекторы.
  • ЛИДАРы — по временным отсчетам определяется расстояние до облученной области.
  • Квантовая криптография — регистрируются времена срабатывания детекторов одиночных фотонов.
  • Генерация случайных чисел — времена наступления событий используются в качестве энтропии.

Электрический импульс, сгенерированный детектором, проходит схему предобработки, которая переводит его в «удобоваримый» для электроники вид. То есть иголка (glitch) превращается в сигнал длительностью несколько наносекунд с амплитудой несколько вольт. В зависимости от реализации эта схема может располагаться непосредственно в детекторе или во времяизмерительной системе. Ниже приведена временная диаграмма выходного сигнала детектора одиночных фотонов ID Quantique. На картинке помимо самого импульса видно так называемое «мертвое время» детектора. Это интервал времени в течение которого детектор не реагирует на внешние события. Поскольку это время возникает из особенностей электронных схем, то и сами TDC обладают некоторым мертвым временем, с которым разработчики непрерывно борются.

Преобразователи Time-To-Digital (TDC): что это такое и как они реализованы в FPGA - 2

Для высокоточного измерения временных интервалов на рынке доступны как коробочные решения, так и специализированные ASIC. По теме реализации TDC имеется достаточно обширный материал. С общей теорией можно ознакомиться в книге Time-to-Digital Converters Стефана Ханцлера, а с различными современными реализациями в периодических публикациях, например, на arxiv.org. Мы же поговорим о простой FPGA-шной реализации TDC.

Реализация TDC в FPGA

С электронной точки зрения реализация задача сводится к «регистрированию положения» фронта сигнала относительно какого-либо синхросигнала. Элементы FPGA, имеющиеся в нашем распоряжении, это физически линии сигналов на кристалле, регистры, логические блоки, линии клока и PLL. Основные подходы к реализации TDC с использованием этих элементов были предложены относительно давно: субтактовая линия задержки (tapped delay line), линия задержки Вернье (Vernier delay line), «фазированные PLL». Но инженеры до сих пор работают над их усовершенствованием и имплементацией на современных платформах.

В нашей FPGA-шной реализации мы в основном следовали этой публикации, описывающей субтактовую линию задержки, а также некоторым общим идеям, почерпнутым в публикациях Jinyuan Wu из CERN`а 2000-x годов.

Концепция субтактовой линии задержки приведена на рисунках ниже (анимация взята из презентации Jinyuan Wu, Z. Shi и I. Wang). Суть: пропустить входной сигнал через цепь, сформированную элементами задержки, выходы которых подключены к одновременно защелкивающимся регистрам. В результате значения, защелкнутые в наборе регистров — термокод, соответствуют взаимному расположению фронтов входного и синхросигналов. Дальше уже все просто. Корректируем ошибки в термокоде, декодируем в число, сбрасываем значения регистров, дописываем номер такта, в котором зарегистрировано событие, и передаем на выход.

Преобразователи Time-To-Digital (TDC): что это такое и как они реализованы в FPGA - 3

Преобразователи Time-To-Digital (TDC): что это такое и как они реализованы в FPGA - 4

Вспоминаем устройство FPGA семейства Cyclone от компании Intel (Altera). Логические элементы (LE) сгруппированы в блоки (LAB), управляемые одной линией клока и соединены линиями переноса разряда (carry line). Это как раз нужная нам схема. То есть входной сигнал будем заводить на какой-нибудь LE и направлять его по линиям переноса разряда на соседние. При этом LE должны работать в арифметическом режиме. Тактировать все LE будем одним клоком и забирать термокод по появлению входного сигнала.

Теперь перед нами стоят несколько практических вопросов:

  1. Как описать схему линии задержки на Verilog?
  2. Как объяснить Quartus`у, что мы хотим использовать именно линии переноса и отключить их оптимизацию?
  3. Как сформировать линию задержки на соседних LE из одного LAB?

Язык описания схем Verilog не позволяет описать синтезируемые задержки. Задержки, задаваемые инструкцией #N, предназначены для симуляции. Но в нашем случае этого и не требуется. Ключ в том, чтобы описать использование LE определенным способом.
Для этого в библиотеки элементов от Intel идет IP-блок описания LE. Этот модуль общий для LE-семейства Cyclone, и в нашем случае некоторые его параметры не задействованы.

С точки зрения Quartus`а, линия задержки — штука бессмысленная. Зачем вести сигнал хитрым способом, если его сразу можно провести из точки A в точку B? Для того чтобы Quartus не пытался оптимизировать линию задержки, и результате выкинул составляющие ее LE, используем директиву /* synthesis keep = 1 */ напротив объявления элемента, к которому она относится. В результате основной код выглядит следующим образом:

// Первый элемент линии задержки
cyclone_lcell
#(
  .operation_mode         ("arithmetic"   ), // «арифметический» режим работы
  .synch_mode             ("off"          ),
  .register_cascade_mode  ("off"          ),
  .sum_lutc_input         ("datac"        ),
  .lut_mask               ("cccc"         ), // «формула» арифметического блока
  .power_up               ("low"          ),
  .cin_used               ("false"        ),
  .cin0_used              ("false"        ),
  .cin1_used              ("false"        ),
  .output_mode            ("reg_and_comb" ), // используем логику и выходной регистр
  .lpm_type               ("cyclone_lcell"),
  .x_on_violation         ("off"          )
)
u_cell0(                      /* synthesis keep = 1 */
  .clk          ( clk      ), // входной клок
  .dataa        ( 0        ),
  .datab        ( in_hit   ), // входной сигнал
  .datac        ( 0        ),
  .aclr         ( 0        ),
  .aload        ( 0        ),
  .sclr         ( 0        ),
  .sload        ( 0        ),
  .ena          ( 1        ),
  .inverta      ( 0        ),
  .regcascin    ( 0        ),
  .combout      (          ),
  .regout       ( r_out[0] ), // выходной регистр
  .cout         ( c_out[0] )  // линия переноса разряда
);

// Последующие элементы линии задержки
genvar i;
generate for (i = 1; i < DELAY_STAGES; i = i + 1)
  begin : DELAY_LINE
    cyclone_lcell
    #(
      .operation_mode         ("arithmetic"   ), // «арифметический» режим работы
      .synch_mode             ("off"          ),
      .register_cascade_mode  ("off"          ),
      .sum_lutc_input         ("cin"          ),
      .lut_mask               ("f0f0"         ), // «формула» арифметического блока
      .power_up               ("low"          ),
      .cin_used               ("true"         ), // используем линию переноса
      .cin0_used              ("false"        ),
      .cin1_used              ("false"        ),
      .output_mode            ("reg_and_comb" ), // используем логику и выходной регистр
      .lpm_type               ("cyclone_lcell"),
      .x_on_violation         ("off"          )
    )
    u_cell1(                         /* synthesis keep = 1 */
      .clk          ( clk         ), // входной клок
      .dataa        ( 0           ),
      .datab        ( 0           ),
      .datac        ( 0           ),
      .cin          (	c_out[i-1]  ), // входной сигнал
      .aclr         ( 0           ),
      .aload        ( 0           ),
      .sclr         ( 0           ),
      .sload        ( 0           ),
      .ena          ( 1           ),
      .inverta      ( 0           ),
      .regcascin    ( 0           ),
      .combout      (             ),
      .regout       ( r_out[i]    ), // выходной регистр
      .cout         ( c_out[i]    )  // линия переноса разряда
    );
  end
endgenerate

Для указания на использование соседних LE и их размещения в конкретном месте на кристалле применим инструмент LogicLock Regions. То есть укажем на кристалле прямоугольную область и явно укажем набор LE, которые Quartus должен в ней разместить. На рисунке ниже область line содержит линию задержки, а область delay_line включает дополнительную логику обработки термокода.

Преобразователи Time-To-Digital (TDC): что это такое и как они реализованы в FPGA - 5

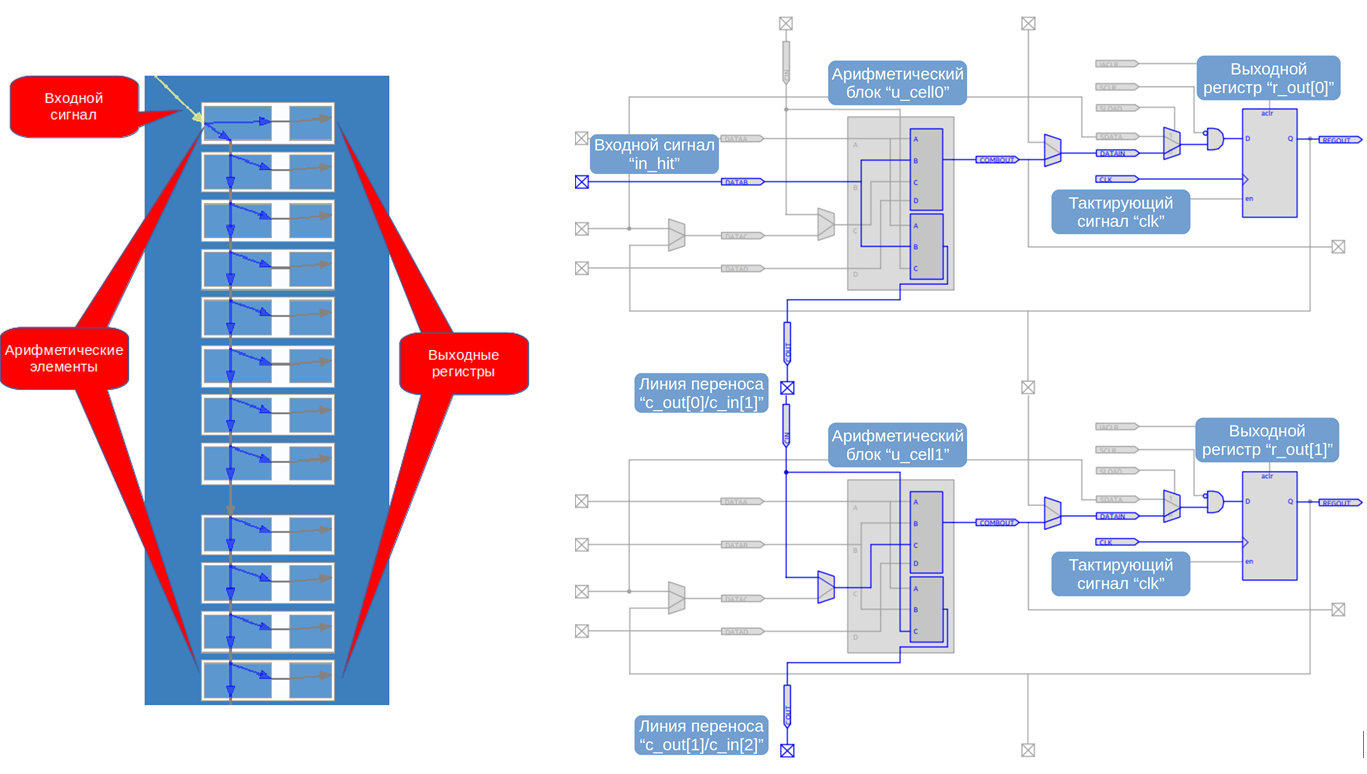

Ниже приведем схему размещения элементов линии задержки из Chip Planner со схематическим отображением сигналов и детальную схему первых двух элементов линии задержки.

Преобразователи Time-To-Digital (TDC): что это такое и как они реализованы в FPGA - 6

Отметим, что реализованная схема имеет мертвое время в один такт, необходимое для «сброса» регистров линии задержки.

Описанная схема была разложена на чипе Cyclone IV EP4CE22. Эксперименты с длиной линии задержки и частотой клока привели к следующим параметрам: длина линии задержки 64 LE, частота клока ~120МГц. Линия задержки и логика обработки термокода умещаются в 42 LABs.

Калибровка TDC

Очевидно, что физические задержки на каждом логическом элементе отличаются. Для учета этого факта необходимо провести калибровку устройства. Первым, что приходит в голову, видится подача на вход TDC сигнала с известным периодом. Однако такой путь является достаточно трудоемким, поскольку требуется прецизионное сканирование периода сигнала в относительно широком диапазоне.

Следующим предложением является калибровка методом случайных событий: подаем на вход сигналы с равномерно распределенными случайными задержками и наблюдаем гистограмму попадания событий в тайм-бины. В этом случае точность растет по мере накопления событий как $1/sqrt(N)$, где N — число поданных событий. Мы же воспользуемся методом коррелированных событий. В этом методе точность ограничена изначально и может быть достигнута сравнительно небольшим числом измерений.

Суть способа в подборе частоты генерации событий, при которой они будут равномерно распределены в тайм-бинах. Для этого необходимо удовлетворить соотношению:

$left {N * T2 / T1right }=0$

где N — число событий, которые мы хотим равномерно распределить в временном интервале T1, 1/T2 — частота генерации событий, {…} — дробная часть числа.

При этом сигналы могут быть сформированы внутренним PLL. В нашем примере входная частота PLL равна 50МГц и для числа событий N = 256 мы выбрали следующие рабочие частоты:

  • 1/T1 = 50МГц * 93/40 = 116.26МГц: частота клока TDC
  • 1/T2 = 50МГц * 32/285 = 5.614МГц: частота генерации событий

Соотношение таково, что на приблизительно двадцать тактов TDC приходится одно событие. При этом разрешение между соседними событиями равно: $dT=1/ T1/ N=33.6ps$

Процедура калибровки заключается в многократном измерении непрерывной последовательности из 256 событий. В нашем эксперименте общее число измеренных событий равно 8192. Полученная в результате гистограмма соответствует доле отдельных элементов задержки в одном такте TDC.

Преобразователи Time-To-Digital (TDC): что это такое и как они реализованы в FPGA - 10

На верхнем графике приведено распределение отсчетов по элементам линии задержки. Номер отсчета следует понимать как границу между единицами и нулями в скорректированном термокоде. Провал на 45-м элементе линии задержки соотвует одновременному срабатыванию двух соседних элементов, что является характерным для подобной реализации (bubble error [Wu08]). Положение провала зависит от области размещения линии задержки на кристалле. При увеличении числа регистрируемых событий не происходит существенного изменения распределения отсчетов.

На нижнем графике приведена калибровочная кривая, сопоставляющая номер интервала с длительностью задержки. Сумма всех отсчетов по тайм-бинам соответствует времени T1 = 8.6нс. Перевод номера бина во временные интервалы может осуществляться непосредственно в кристалле или с помощью программируемого процессора Nios II.

Далее приведены абсолютные временные интервалы соотвующие элементам линии задержки с существенным числом срабатываний и распределение интервалов. Среднее значение интервала равно 160 ps, дисперсия времен — 31 ps. В результате, можно утверждать, что достигнутое разрешение времяизмерительной системы составляет ~200 ps. Чтобы почувствовать это число отметим, что оно соответствует частоте 5ГГц. И это только самая простая реализация в FPGA не на самом последнем кристалле!

Преобразователи Time-To-Digital (TDC): что это такое и как они реализованы в FPGA - 11

Заключение

Мы рассмотрели некоторые моменты реализации TDC в FPGA. Однако значительная часть деталей опущена. Если вам интересна эта тема, советуем познакомиться с такими штуками, как динамическая калибровка; методы коррекции ошибок (bubble errors), повышения разрешения TDC (wavelauncher), уменьшения неопределенности интервала (averaging, multiple TDC instances), уменьшения мертвого времени. Также можно рассмотреть реализацию TDC на альтернативных платформах.

Автор: Promwad
