Автопилот своими рукам. Добавляем электронное управление steer-by-wire на обычный автомобиль

в 9:41, , рубрики: steer-by-wire, программирование микроконтроллеров, Разработка робототехники

Всем привет. Любому автопилоту, очевидно, нужно не только принимать решения по управлению, но и заставлять автомобиль этим решениям подчиняться. Сегодня увидим, как весьма доступными средствами доработать обычный автомобиль полностью электронным рулевым управлением (steer-by-wire). Оказывается, сам авто для разработки не очень и нужен, а большинство функционала можно с комфортом отлаживать дома или в офисе. В главных ролях всем известные компоненты из хобби-магазинов электроники.

Электроника в сборе

Задумаемся на секунду, что нужно для системы электронного управления? Сервопривод, который может поворачивать колёса, и контроллер, чтобы сервоприводом управлять. Внезапно, всё это в большинстве современных автомобилей уже есть, и называется "усилитель рулевого управления". Традиционные чисто механические (как правило, гидравлические) усилители стремительно исчезают с рынка, уступая место узлам с электронным блоком управления (ЭБУ). А значит, задача сразу упрощается: нам остается только "уговорить" имеющийся ЭБУ усилителя выдать нужные команды на сервопривод.

Очень удобным для доработки оказался KIA Cee'd начиная с 2015 модельного года (скорее всего аналогично и его соплатформенники от KIA/Hyundai). Сошлись одновременно несколько факторов:

  • Усилитель руля полностью электрический, нет возни с гидравликой, стоит копейки (относительно) на разборках. Вся нужная проводка выведена наружу и легко доступна.
  • Усилитель интегрирован с рулевой колонкой, поэтому к нему есть легкий доступ на автомобиле и любая дополнительная электроника останется в салоне в тепличных условиях (в отличие от усилителей, интегрированных в рулевую рейку).
  • Очень важно — есть пример успешной доработки аналогичного KIA Soul. Американская PolySync разрабатывает апгрейд Soul до полностью drive-by-wire платформы для беспилотников, и на их гитхабе можно подсмотреть много полезного.

Итак, получена в распоряжение рулевая колонка в сборе:

Рулевая колонка KIA Cee'd JD

Будем заставлять её крутиться. Для этого нужно создать у блока управления впечатление, что

  1. Он находится в автомобиле с работающим двигателем.
  2. Водитель прикладывает вращающее усилие к рулевому колесу.

Пойдем по порядку.

Симуляция автомобиля

Нужно понять интерфейс между электронным блоком управления (ЭБУ) усилителя и остальным автомобилем. Нагуглив электрическую схему видим картинку:

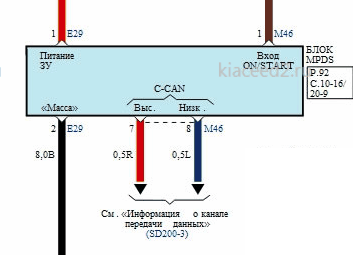

Интерфейс ЭУР KIA Cee'd

Из схемы видно, что физически интерфейс очень прост:

  • Питание (12V постоянное) через разъем E29.
  • Сигнал включенного зажигания (12V) через разъем M46.
  • CAN-шина данных также через разъем M46.

Внешний вид и распиновки разъемов находим на том же сайте.

С питанием и зажиганием всё просто, берем 12V с обычного компьютерного блока питания. Но если просто подать питание и зажигание, усилитель полноценно не включится, и усиливать не будет. Дополнительно нужна информация от других блоков автомобиля: работает ли двигатель (чтобы не тратить энергию аккумулятора при выключенном), текущая скорость (чтобы делать руль "тяжелее" на скорости), наверняка что-то ещё.

Обмен данными между электронными блоками в современных автомобилях организован по шинам CAN (Controller Area Network). Это широковещательная (у пакетов нет адресов назначения) локальная сеть на витой паре, где каждый блок может публиковать свои данные. У каждого типа данных свой идентификатор. Например, в нашем случае усилитель руля рассылает значения угла поворота руля с ID 0x2B0. Часто бывает несколько физически разделенных шин, чтобы второстепенные блоки типа контроллеров стеклоподъемников не мешались обмену между критически важными компонентами. В Cee'd используется две шины: C-CAN и B-CAN (схема здесь, в части "Информация о канале передачи данных"). На C-CAN "висят" почти все блоки с ней и будем работать.

Выбор адаптера CAN-шины

Первым делом понадобится CAN интерфейс для компьютера. Детальный обзор возможных решений есть например здесь, цены варьируются от десятков до сотен долларов. По устройствам у нас относительно доступны:

  1. Адаптеры в сборе с алиэкспресса. Их не пробовал, по слухам довольно много брака и софт видимо только под Windows.
  2. Arduino шилды на MCP2515/MCP2551, в основном клоны дизайна от seeed в любом магазине ардуинной тематики. Но совмещать такой шилд надо не с Arduino (я так и не смог заставить связку работать на воспроизведение с нужной скоростью), а с Raspberry Pi. В приложении ниже подробная инструкция.
  3. USB адаптер CANHacker Baby, разработка Artemka86. Выгодно отличается от вариантов с алиэкспресса отличной поддержкой "из первых рук" от разработчика (проверено лично, Артём подходит к делу с душой). Также плюсом является поддержка стандартного протокола LAWICEL совместимого с широким набором софта.

Софта разного тоже много (за обзором опять сюда). Самый простой вариант — Linux c can-utils из SocketCAN, за который спасибо инженерам Volkswagen. Большой плюс SocketCAN в стандартизации — любое USB устройство с поддержкой протокола LAWICEL (pdf) видится системой как обычный сетевой интерфейс. Таким образом избегаем привязки к вендор-специфическому софту конкретного устройства. У текущей версии CANHacker есть небольшая несовместимость со стоковыми can-utils по работе с USB, поэтому берём патченную версию отсюда. Raspberry Pi с CAN шилдом работает со стоковым пакетом can-utils из Raspbian OS без проблем.

Подключение к шине, запись пакетов

С подключением к индивидуальному узлу на стенде всё просто: соединяем контакт CAN-High адаптера с CAN-High автомобильного узла, CAN-Low — c CAN-Low. По стандарту между CAN-High и CAN-Low должно быть 2 замыкающих резистора по 120 Ом, на практике обычно всё работает на довольно широком интервале сопротивлений, у меня например одно на 110 Ом.

На автомобиле замыкающий резистор не нужен (они там уже стоят, чтобы шина сама по себе работала). В зависимости от модели авто, возможно придется повозиться с физическим доступом к проводке шины. Самый удобный вариант — разъём OBD-II (on-board diagnostic), он обязателен на всех легковых автомобилях, выпущенных в Европе с начиная 2001-2004 года и находится не дальше 60 см от рулевого колеса. На Cee'd разъём слева под рулём, за пластмасовой крышкой блока предохранителей.

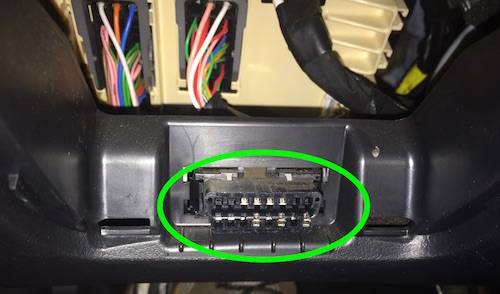

Диагностический разъём OBD-II KIA Cee'd

Распиновка OBD-II стандартизована и включает шину CAN (CANH на 6 контакте, CANL на 14). Нам повезло, корейцы пошли по пути наименьшего сопротивления и вывели C-CAN, на которой висят все важные узлы, прямо на диагностический разъём:

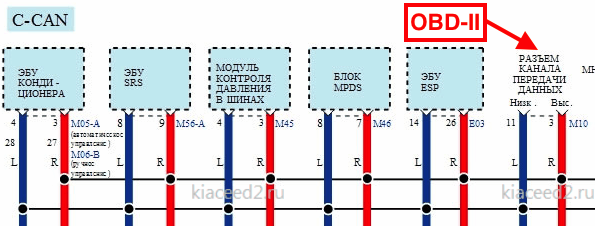

Шлюзы? Не, не слышали.

В результате на Cee'd можно прослушать весь внутренний трафик, ничего в авто не разбирая. Когда машина не твоя, а знакомые пустили повозиться — большой плюс. Но такая халява не везде. У Volkswagen например служебная CAN изолирована от OBD шлюзом, поэтому подключаться пришлось бы примерно так:

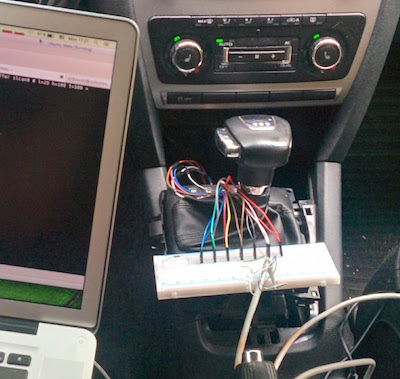

Подключение к служебной CAN шине на Skoda Oсtavia через разъем блока управления КПП.

Подключив все контакты, поднимаем сетевой интерфейс:

$ sudo slcand -o -c -s6 -S 115200 ttyACM0 slcan0 && sleep 1 && sudo ifconfig slcan0 up

Проверяем, что сеть работает и данные принимаются (включив зажигание):

$ cansniffer slcan0

И наконец, если всё нормально, можно записывать лог:

$ candump -L slcan0 > real-car-can-log.txt

Здесь нужно запустить двигатель, т.к. усилитель руля включается на собственно усиление только при работающем двигателе, а нам на стенде надо, чтобы он усиливал.

Воспроизведение записи шины на стенде

С записанным логом с авто можно возвращаться на стенд и приступать к обману нашего одинокого усилителя. Первым делом вспомним, что в автомобиле стоит свой собственный усилитель, он тоже шлёт данные в CAN шину, и эти пакеты есть и в нашем логе. Отфильтруем их, чтобы избежать конфликтов. Подключаемся к усилителю на стенде, смотрим, что он выдает:

$ $ candump slcan0
  slcan0  2B0   [5]  00 00 00 00 00
  slcan0  2B0   [5]  FF 7F FF 06 F1
  slcan0  2B0   [5]  FF 7F FF 06 C2
  slcan0  2B0   [5]  FF 7F FF 06 D3
  slcan0  2B0   [5]  FF 7F FF 06 A4
  slcan0  2B0   [5]  FF 7F FF 06 B5
  slcan0  2B0   [5]  FF 7F FF 06 86
  slcan0  2B0   [5]  FF 7F FF 06 97
  slcan0  2B0   [5]  FF 7F FF 06 68
  slcan0  5E4   [3]  00 00 00
  slcan0  2B0   [5]  FF 7F FF 06 79
  slcan0  2B0   [5]  FF 7F FF 06 4A
....

Видим, что рассылаются пакеты 2B0 (текущий угол поворота руля) и, реже, 5E4 (какой-то общий статус усилителя). Отфильтровываем их из общего лога:

$ cat real-car-can-log.txt | grep -v ' 2B0' | grep -v ' 5E4 ' > can-log-no-steering.txt

Фильтрованный лог можно подавать на воспроизведение:

% sudo ifconfig slcan0 txqueuelen 1000
$ canplayer -I can-log-no-steering.txt

Если всё сработало успешно, усилитель заработает, крутить рукой рулевой вал станет гораздо легче. Итак, работать в штатном режиме мы узел заставили, можно переходить к симуляции усилий на руле.

Эмуляция усилия на руле

Крутящий момент на рулевом валу и угол поворота измеряются встроенным блоком датчиков, от которого идет жгут проводов к блоку управления усилителем:

Провода к датчикам угла поворота руля и момента вращения на рулевом вале.

Блок управления обрабатывает сигналы датчиков и выдаёт команды сервоприводу на создание дополнительного усилия на поворот рулевого вала.

Проверка формата сигнала датчиков

По информации PolySync, на Soul, у которого с Cee'd общая платформа, два аналоговых датчика крутящего момента. Cигнал каждого — отклонение уровня постоянного напряжения от базовых 2.5V, провода в жгуте — зеленый и синий. Проверим, что у нас то же самое:

  • Размыкаем разъем на ЭБУ, пробрасываем нужные контакты через макетку и заводим на аналоговые входы arduino.

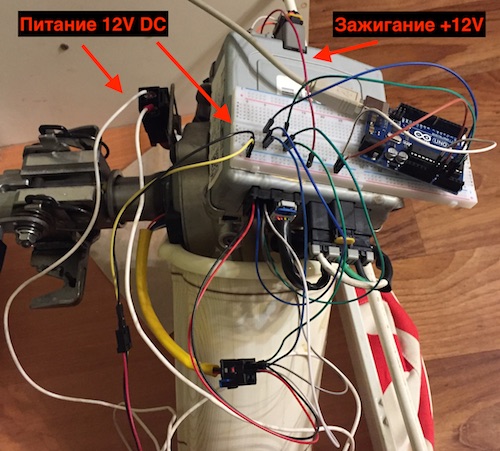

    Кто сказал колхоз?!
  • Загружаем скетч, в цикле замеряющий напряжения и печатающий их в терминал.
  • Запускаем Serial Plotter в Arduino IDE, поворачиваем рулевой вал. Видим результат на графике, схема совпадает с Soul:

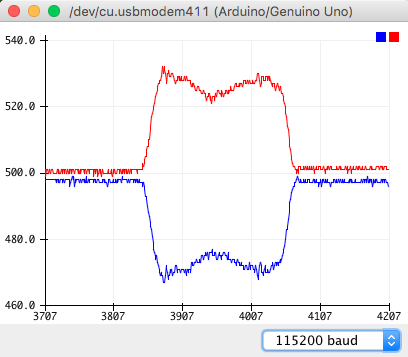

    График напряжения с датчиков момента силы на рулевом вале.
  • Радуемся сэкономленному времени.

Эмуляция сигнала датчиков

Переходим к эмуляции сигнала датчиков. Для этого поставим свой модуль в разрыв цепи между датиком и ЭБУ, будем транслировать настоящий сигнал с датчика и по команде сдвигать его на фиксированный уровень (изображая приложенное к рулевой колонке усилие). Силами одной arduino это не получится: там нет полноценного цифро-аналогового преобразователя, который мог бы выдавать постоянное напряжение. Аналоговые входы arduino нам тоже не очень подходят — хотя пинов для них целых 6, канал АЦП в контроллере только один, и его переключение между пинами занимает заметное время.

Нужно добавить к arduino внешние ЦАП/АЦП. Мне попались модули YL-40 (описание в pdf) на основе чипа PCF8591 — на каждой по 4 канала 8-бит АЦП и 1 8-бит ЦАП. Модуль может общаться с arduino по протоколу I2C. Потребуется небольшое допиливание (в буквальном смысле): китайские товарищи поставили на плату светодиод индикации напряжения на выходе ЦАП — его обязательно надо отсоединить. Иначе утекающий через диод ток не даст ЦАП поднять напряжение на выходе больше 4.2V (вместо штатных 5V). Диод отсоединяем, отковыривая резистор R4 с обратной стороны платы.

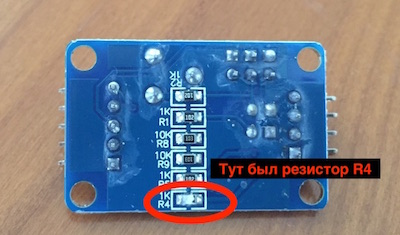

YL-40 отсоединяем диод от выхода ЦАП

Также на входы распаяны игрушечные нагрузки (терморезистор, фоторезистор, ещё что-то), отсоединяем их, убирая перемычки, чтобы не мешались.

YL-40 убираем перемычки

С интерфейсом к arduino есть нюанс — нам нужно 2 канала ЦАП, соотвественно 2 модуля, но у них одинаковые адреса I2C (зашиты в чип). Хотя чип позволяет менять свой I2C адрес, замыкая определенные ноги на +5V вместо земли, на плате эти перемычки не разведены. Вместо перепайки возьмем костыль — две разные библиотеки I2C на arduino (стандартная Wire и SoftI2CMaster), каждая на свою пару пинов. Получаем модули на разных шинах, конфликт пропадает.

Остальное прямолинейно — ставим модули в разрыв цепи от датчиков, соединяем с arduino, загружаем скетч. Подробности по распиновке подключения есть в комментариях в скетче. Остается включить всё в сборе, здесь важна последовательность:

  1. Включаем arduino, открываем Serial Monitor. Важно запустить arduino первой, не останавливать и не прерывать. Иначе напряжение на выходах ЦАПов сбросится, ЭБУ усилителя определит ошибку сигнала с датчиков, уйдет в безопасный редим и придется все перезапускать по новой.
  2. Запитываем усилитель, подключаем зажигание.
  3. Запускаем воспроизведение лога CAN-шины.
  4. Теперь по командам l и r через Serial Monitor усилитель будет поворачивать рулевой вал. Объявляется победа.

На сегодня всё, на очереди доработка софта (интеграция с CAN шиной, чтение оттуда текущего угла поворота и динамическое управление крутящим усилием, чтобы внешний контроллер мог задать фиксированный угол поворота руля и система его выдерживала), отработка на автомобиле (на стенде не смоделируешь сопротивление от колёс). Возможно замена 8-битных ЦАП/АЦП на 10 или 12 бит (взял первое, что под руку попалось). Рулящая нейросеть тоже в процессе, надеюсь скоро сделать пост.

Спасибо Artemka86 за ценные консультации по работе с CAN и помощь с оборудованием.

Ресурсы для дальнейшего погружения

  1. Car Hacking: The definitive source. Начинать можно с Car Hacking for Poories, там отлично покрыты основы. Остальное тоже интересно, но с упором на несанкционированный доступ.
  2. The Car Hacker's Handbook: A Guide for the Penetration Tester. Больше деталей, чем в Car Hacking: The definitive source, тоже акцент на несанкционированный доступ. Если читать как первое введение в тему, надо приспособиться пропускать большие куски.
  3. Car Hacking 101: Tools of the Trade, MCD Software — обзоры инструментов. В основном малоинтересная экзотика на мой взгляд.
  4. Open Source Car Control — открытая платформа для KIA Soul, в процессе разработки. Они делают полное решение (руль, акселератор, тормоза), включвя доработки по "железу" на машине (в основном для тормозов — ставятся дополнительные тормозные приводы, что-то меняется в тормозной гидравлике итд). Релиза ещё не было, но многие вещи уже можно подсмотреть.

Бонус. Совмещаем Raspberry Pi и Arduino CAN shield

Прежде всего, внимание, CAN шилд и raspberry pi нельзя соединять напрямую, они не совместимы по напряжению. На Arduino UNO-совместимых платах напряжение логики 5V, а на raspberry pi только 3.3V, поэтому прямое соединение только сожжет задействованные пины.

Нам понадобятся:

  • Raspberry Pi (проверялось на версии 3B).
  • Arduino CAN шилд на MCP2515/MCP2551.
  • Преобразователь уровня логики на 5 каналов или больше (можно 2 по 4 канала, но понадобится больше соединений). Мне попался этот

Нужно завести на CAN шилд питание (5V), соединения интерфейса данных SPI (4 пина: MOSI, MISO, SCLK, CS) и 1 пин сигнала прерывания. Всё, кроме питания, идет через преобразователь уровня, который в свою очередь тоже надо запитать.

На схемах ищем нужные пины.

Raspberry Pi:

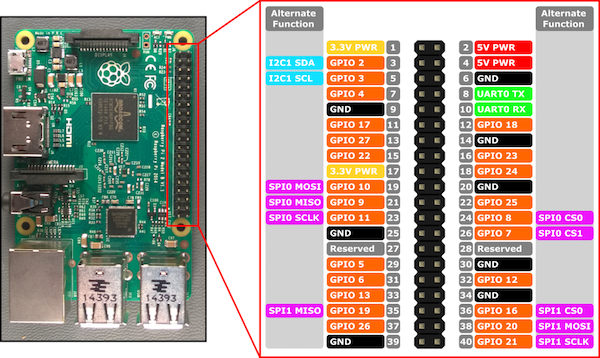

Raspberry Pi pinout

CAN шилд:

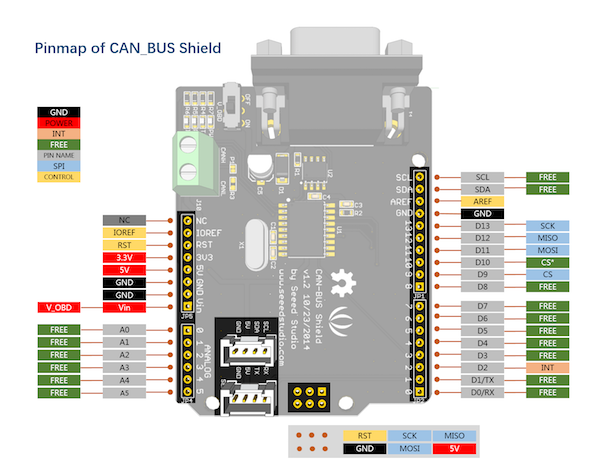

Can shield pinout

Получаем результат:

  • SPI на raspberry pi 19, 21, 23, 24 (MOSI, MISO, SCLK, CS) соответствуют D11, D12, D13, D9 (или на некоторых версиях D10) на CAN шилде.
  • Прерывание с D2 на шилде можно завести на любой GPIO пин raspberry, у меня это пин 22 (GPIO 25). Номер пина укажем в софте при настройке.

Соединяем через преобразователь, заводим нужные напряжения питания на каждую сторону преобразователя, получается такая лапша:

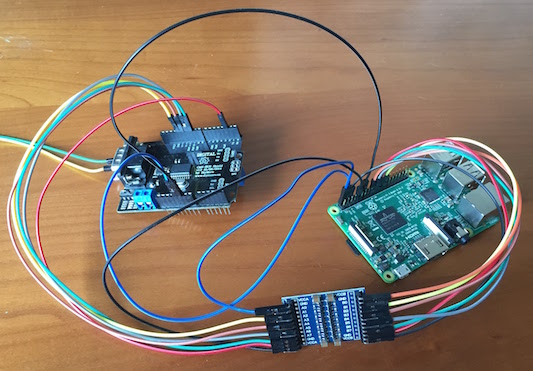

Raspberry Pi + Arduino CAN shield

Всё, кроме 5V питания и земли на шилд идёт через преобразователь:

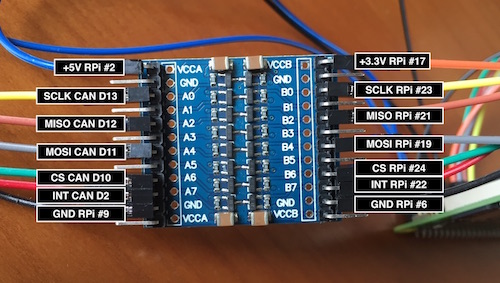

RPi - CAN shield converter connections labeled

Переходим к настройке софта (стандартный Raspbian).

  1. Включаем поддержку SPI и CAN модуля. В /boot/config.txt добавляем

    dtparam=spi=on
    dtoverlay=mcp2515-can0,oscillator=16000000,interrupt=25,spimaxfrequency=1000000
    dtoverlay=spi0-hw-cs

    Здесь interrupt=25 указывает пин, на который заведено прерывание с шилда. Индексация идёт по GPIO пинам, поэтому interrupt=25 это GPIO 25, он же пин 22 по сквозной индексации всех пинов. Также важно указать частоту интерфейса SPI spimaxfrequency, т.к. значение по умолчанию — 10 МГц — слишком высокое для шилда, он просто не соединится.

  2. Перезагружаем raspberry pi, проверяем соединение с шилдом:

    $ dmesg
    ...
    [   12.985754] CAN device driver interface
    [   13.014774] mcp251x spi0.0 can0: MCP2515 successfully initialized.
    ...

  3. Устанавливаем can-utils:

    $ sudo apt install can-utils

  4. Запускаем виртуальный сетевой интерфейс:

    $ sudo /sbin/ip link set can0 up type can bitrate 500000
    $ sudo ifconfig can0 txqueuelen 1000

    Вторая команда важна при воспроизведении большого количества данных с raspberry pi, то есть когда записанный на автомобиле полный лог CAN шины воспоизводим для изолированного узла на стенде. Без увеличения буфера он скорее всего переполнится, когда в логе встретится несколько CAN пакетов с маленькими интервалами, и тогда соединение зависнет.

  5. Готово, можно пользоваться candump, cansniffer и всем остальным из can-utils.
