Конфигуратор. Как подготовиться к «Одной кнопке» для разворачивания инфраструктур компаний (ansible)

Расскажу немного о себе. Я работаю в проекте Standoff365, который предоставляет платформу для комплексной защиты кибер угроз. Я занимаюсь автоматизацией развертывания кибер полигонов или другими словами цифровых инфраструктур компаний различной архитектуры.

И стояла основная задача, быстро разворачивать цифровую инфраструктуру "по кнопке". Казалось, уже всё есть, есть инструменты, подходы, бери и используй, но "дьявол кроется в деталях". В этой статье я расскажу как мы готовились к возможности внедрения юзер-френдли конфигуратора.

Основная идея, в удобном инструменте (WEB-portal), желательно в GUI рисовать схему цифровой инфраструктуры и передавать их в систему развертывания (Deployer).

Что у нас было

1. Могли выбрать любые инструменты.

2. WEB-портал должен что-то передать, чтобы Deployer мог "переварить" сформированную конфигурацию.

3. Техническое задание. Это разворачивать любые(в разумных приделах) архитектуры "живых" компаний

   1. Что значит живых!? Это: полная готовность инфраструктуры к работе, все пользователи заведены в сервисах с нужными правами, все сервисы настроены и работают в боевом режиме. Если кратко: подготовка цифровых двойников.

   2. Любые OS

   3. Любые ПО

   4. Любые сетевые связности

Выбор инструмента

Инструмента особо выбирать не пришлось, нужен был максимальных охват поддерживаемых платформ, поддерживаемых приложений, сетевых инструментов, развитый комьюнити и остального по мелочи 😊

В общем, остановились на - ansible.

В ansible есть основной элемент конфигурации, это inventory. В принципе, подходит для возможности конфигурации внешним инструментом, но вот подход к конфигурированию нужно было пересмотреть. Общепринятый подход, который описан на официальном сайте основан на объединении хосты в группы по функциональному признаку и описыванию переменных для групп и хостов:

all:
  children:
    itop:
      hosts:
        itop32:
    gitlab:
      hosts:
        gitlab1:
    os_linux:
       hosts:
        gitlab1:
        itop32:

Т.е. если нам какой-то сценарий(playbook) запустить на все сервера os_linux , мы просто выбираем нужную группу. Эту группу еще можно предварительно настроить, указать, к примеру, параметры подключения. Довольно удобно.

Но когда нужно 200-300 разнородных машин прописать в inventory, да еще как-то динамически и не ошибиться, задача превращалась в дни конфигурирования и переразвертывания.

Встала основная задача, как же конфигурировать.

Техническое задание для интеграции

Т.о. мы подошли к основному вопросу:

Как средствами ansible inventory конфигурировать гетерогенные инфраструктуры и "натравливать" playbook-и для разворачивания не урезая функционал ansible inventory(наследования переменных, приоритизации, прозрачности)? Что и стало технических заданием для подготовки инструментов конфигурирования.

Описание решения

Самое значимое решение, это было: отвязать группы ansible inventory от функционала разворачиваемого на хостах.

В чем заключался такой подход

1. Для конкретного хоста в Ansible inventory задается роль в общей инфраструктуре. Для каждого хоста заводилась переменная, какой полный сценарий там будет установлен, начиная с ОС и до мелких настроек приложений.

2. Группы больше не использовались по функциональному разделению и поэтому можно их использовать для инфраструктурного конфигурирования.

3. Минимальный элемент конфигурирования стал хост с конкретным сценарием, который расположен в конкретной подсети, которая настроена на конкретном шлюзе, который подключен к другому шлюзу и т.д.

4. В дополнении в этому, для конфигурирования взаимодействия хоста с другими хостами введены группы переменных:

   1. Группа конфигурационных переменных внешних сервисов по отношению к текущему (к примеру: для хоста задается информация о внешнем DNS)

   2. Группа конфигурационных переменных внутренних сервисов по отношению к текущему (к примеру: для хоста задается версия устанавливаемого ПО)

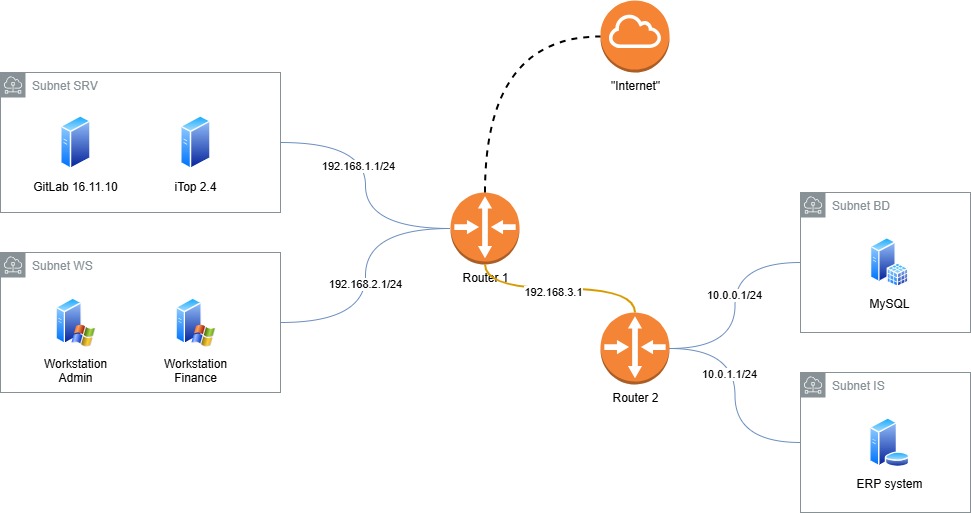

Таким образом мы получили вполне лаконичное описание инфраструктуры которые ложится в структуру ansible inventory.

All:
  children:
    internet:
      hosts:
        router1:
          servicename: router
    subnet_srv:
      vars:
        external_router: router1
      hosts:
        gitlab:
          servicename: gitlab
          serviceversion: "16.11.10"
        itop:
          servicename: itop
          serviceversion: "2.4"
     subnet_ws:
       vars:
        external_router: router1
      hosts:
        ws-admin:
          servicename: admin_windows10
        ws-finance:
          servicename: finance_windows11
    subnet_subnet1:
       vars:
         external_router: router2
      hosts:
        router2:
          servicename: router
    subnet_db:
       vars:
         external_router: router2
      hosts:
        mysql:
          servicename: mysql_debian11
    subnet_is:
      hosts:
        is:
          servicename: is_astra175

Как вы могли заметить:

• для групп подсетей указывается конкретный роутер, за которым закреплена подсеть. Что формирует связи сетей с роутером.

• для сервисов gitlab и itop задана конфигурация внутреннего сервиса.

Дополнение

Не в рамках этой статьи, но для общего понимания важности подхода отмечу: каждый хост в рамках ansible inventory имеет все данные о соседних сервисах, их именах, какие сервисы установлены и как сконфигурированы. На этом строится интеграционное конфигурирование между сервисами на хостах (куда хосту ходить за DNS, где создавать учетки, какие права настраивать и т.п.).

Основная схема интеграции с WEB-portal получилась следующая:

Ansible inventory стал промежуточным звеном для выполнения развертывания инфраструктуры. (Работу самого Deployer в рамках этой статьи рассматривать не будем)

Применение решения

Такой подход позволил примерить решение следующих задачах:

1. Тестирование разрабатываемых продуктов на гетерогенные сети (разных клиентов антивирусов, ERP клиентов, SIEM и любым другим системам)

2. Тестированием глобальных продуктов, чтобы не развалить боевую инфраструктуру компании.

3. Тестирование маршрутизаторов.

4. И в принципе всего, где нужно разворачивать большой объем сервисов и инфраструктур с минимальными затратами.

Итого

Мы сформировали подход к конфигурированию практически любых инфраструктур с имеющимся инструментом и без больших затрат на разработку и реализацию.

От автора

Не ограничивайте себя функционалом конкретного инструмента, даже если инструмент выбран, добавив небольшие изменения можно его сделать намного эффективнее.
