Создание пластиковых прототипов играет важную роль в улучшении производственного процесса и разработке продуктов, позволяя компаниям проверять дизайн, устранять недостатки и оптимизировать конструкцию перед запуском в массовое производство. Эффективное прототипирование помогает сократить время вывода продукта на рынок, минимизировать ошибки и снизить расходы.
В этой статье мы рассмотрим лучшие методы создания пластиковых прототипов, включая литьё под давлением, фрезерную обработку с ЧПУ и 3D-печать. Также обсудим важные аспекты, такие как выбор подходящих материалов, соответствие производственных процессов целям разработки и оптимизация конструкций для возможности производства.
Основные решения для изготовления пластиковых прототипов
При выборе метода создания пластиковых прототипов важно оценить различные подходы и выбрать тот, который наилучшим образом соответствует целям вашего проекта. Различные методы обеспечивают разную степень точности, экономичности и подходят для определённых производственных задач. Рассмотрим три популярных метода: литьё под давлением, фрезерную обработку с ЧПУ и 3D-печать.

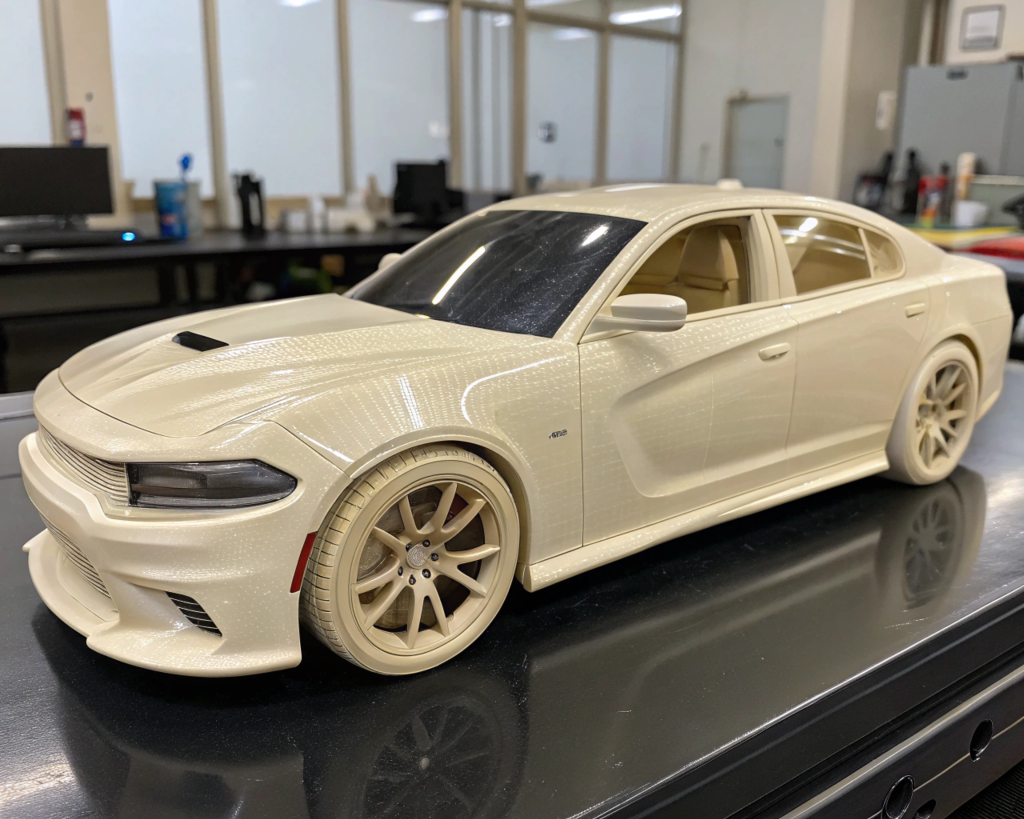

1. 3D-печать: быстрый и универсальный метод прототипирования
Создание пластиковых прототипов (прототипирование) было преобразовано благодаря аддитивному производству, широко известному как 3D-печать. Этот метод использует материалы, такие как нейлон, пластик или смола, чтобы создавать объекты слой за слоем. Благодаря своей адаптивности, он подходит для создания сложных и замысловатых конструкций, которые трудно осуществить с помощью более традиционных методов.
Скорость и гибкость: Одним из главных преимуществ 3D-печати является её скорость. Прототипы могут быть созданы быстро, часто в течение нескольких часов, в зависимости от размера и сложности конструкции. Эта скорость идеально подходит для итеративных изменений и тестирования дизайна, позволяя командам оперативно вносить необходимые правки в прототипы.
Экономичность: 3D-печать также является экономичным вариантом для небольших серий или единичных прототипов. Поскольку она не требует дорогостоящих форм, это выгодное решение для ранних этапов разработки прототипов, особенно для стартапов или компаний с ограниченным бюджетом.
Свобода дизайна: Гибкость 3D-печати позволяет дизайнерам экспериментировать с мелкими деталями, сложной геометрией и несколькими итерациями дизайна без значительных затрат. Это даёт возможность исследовать конструкцию и предоставляет больше творческой свободы на стадии прототипирования.
3D-печать может не всегда быть наилучшим выбором для прототипов, требующих точной поверхности или высокой механической прочности. В таких случаях могут быть более подходящими другие методы, такие как фрезерная обработка с ЧПУ.

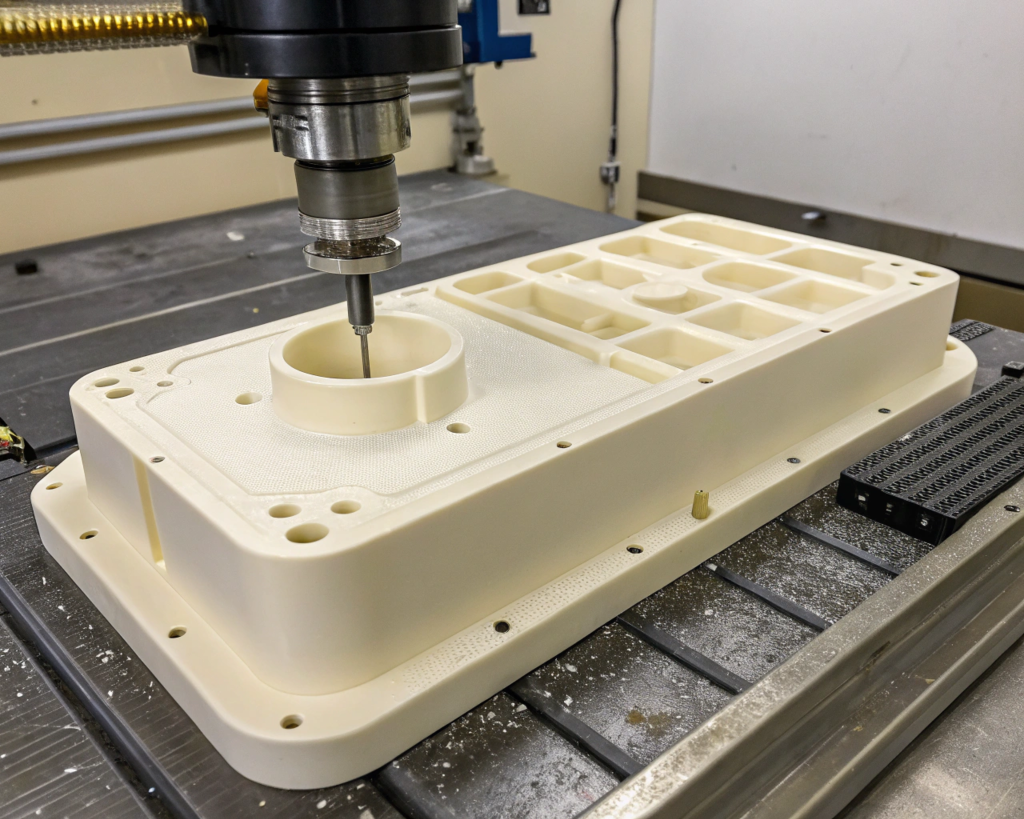

2. Фрезерная обработка детали с ЧПУ: точность и разнообразие материалов
Числовое программное управление (ЧПУ) является ещё одним полезным методом разработки пластиковых прототипов. Этот метод включает формирование, сверление и резку твёрдого блока пластмассового материала в необходимую форму с использованием станков с компьютерным управлением для создания прототипов.
Точность и аккуратность: Фрезерная обработка с ЧПУ известна своей точностью и способностью создавать высокоточные прототипы. Это особенно важно для задач, требующих точных допусков, таких как детали для авиации или медицинских устройств.
Совместимость с материалами: ЧПУ позволяет использовать множество материалов, включая инженерные полимеры, такие как ABS, поликарбонат и PEEK. Благодаря этому инженеры могут работать с материалами, которые максимально приближены к тем, которые будут использоваться в конечном производстве, что позволяет более точно тестировать механические свойства прототипа.
Поверхность: Прототипы, изготовленные с помощью ЧПУ, обычно имеют более гладкую поверхность, чем прототипы, изготовленные с помощью 3D-печати. Это делает их подходящими для случаев, когда внешний вид и тактильные ощущения от прототипа играют важную роль.
В целом, фрезерная обработка с ЧПУ является более дорогим и времязатратным процессом по сравнению с 3D-печатью, особенно для сложных конструкций. Однако благодаря своей способности создавать высококачественные и функциональные прототипы этот метод остаётся полезным решением для разработки пластиковых прототипов.

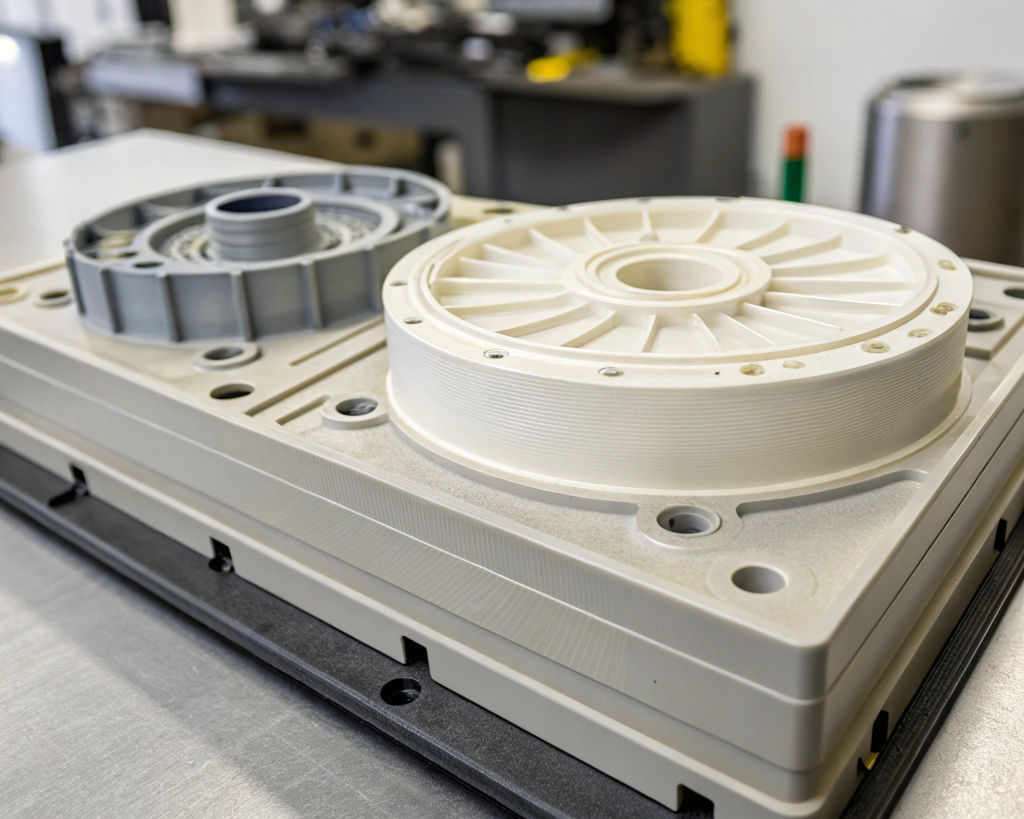

3. Литье под давлением: идеально для функциональных прототипов
Популярным методом создания пластиковых прототипов, которые функционируют и максимально приближены к конечному продукту, является литьё под давлением. В этом процессе расплавленный пластик впрыскивается в форму, а затем охлаждается и затвердевает, принимая необходимую форму.
Масштабируемость и консистентность: Литьё под давлением обладает высокой масштабируемостью, что может быть полезно для прототипов, которые в будущем перейдут в массовое производство. Процесс гарантирует, что каждый произведённый прототип будет одинаковым по форме, размеру и качеству, что важно для проверки производительности дизайна в масштабах.
Выбор материалов: Литьё под давлением, как и фрезерная обработка с ЧПУ, предоставляет множество вариантов материалов, включая высокопроизводительные полимеры. Это облегчает тестирование прототипа в реальных условиях и оценку его общей производительности, химической стойкости и долговечности.
Затраты и время: Хотя изготовление форм может быть дорогостоящим на первых порах, литьё под давлением становится более экономичным при производстве большого количества прототипов. Кроме того, как только форма создана, цикл производства становится очень быстрым, что позволяет оперативно и эффективно производить множество прототипов.
Литьё под давлением — отличный вариант для функциональных прототипов, но высокая стоимость разработки формы делает его менее подходящим для раннего прототипирования. Тем не менее, на поздних стадиях разработки, когда дизайн практически завершён, литьё под давлением часто является наилучшим вариантом для тестирования готовых к производству прототипов.
Соответствие целей разработки производственным методам
Ключевым компонентом прототипирования является соответствие целей разработки подходящему производственному методу. Каждый метод имеет свои преимущества и недостатки, будь то литьё под давлением, ЧПУ или 3D-печать. Сложность дизайна, используемый материал, требуемая точность и бюджет проекта играют важную роль в выборе наилучшего подхода.
Например, 3D-печать является наиболее эффективным вариантом, если целью является быстрое изменение и проверка концепции. Однако, если прототип требует точных допусков или материалов с высокой прочностью, предпочтительнее будет ЧПУ. Наконец, если конструкция готова к функциональному тестированию в реальных условиях, литьё под давлением позволит создать производственные прототипы.
Пластиковый прототип: выбор подходящих материалов
Ещё один важный элемент создания хорошего пластикового прототипа — это выбор подходящих материалов. Выбор материала влияет на прочность, гибкость, долговечность и внешний вид прототипа. Важно выбрать пластик, который соответствует как производственному процессу, так и предполагаемому использованию прототипа, так как каждый метод имеет свои особенности совместимости с материалами.
Часто используемые материалы для 3D-печати — PLA и ABS, которые хорошо подходят для визуальных объектов, но могут не отличаться большой прочностью. Для функциональных прототипов можно использовать более сложные материалы, такие как нейлон или поликарбонат.
Материалы, такие как акрил, ABS и поликарбонат, часто используются при фрезерной обработке с ЧПУ благодаря их прочности и технологичности.
Для литья под давлением обычно используют нейлон, полипропилен и полиэтилен, поскольку они обеспечивают отличную долговечность и универсальность для различных применений.
Оптимизация дизайна для возможности производства
При разработке пластиковых прототипов важно проектировать конструкции с учётом их производимости. Оптимизация конструкции для производства (DFM) включает в себя обеспечение возможности эффективного и экономичного изготовления прототипа выбранным производственным методом. Важно учитывать минимизацию сложной геометрии, сокращение отходов материала и обеспечение простоты воспроизведения конструкции в производстве.
Например, в дизайне для литья под давлением используются углы для формовки, чтобы детали можно было легко вынуть из формы, не повредив прототип. Аналогично, в фрезерной обработке с ЧПУ упрощение конструкции, что снижает количество смен инструментов, помогает минимизировать производственные затраты.
Итеративное тестирование и сотрудничество с производителями
Итеративная разработка — ключ к созданию эффективного прототипа. Для достижения целей по производительности конечного продукта необходимо тестировать прототипы, получать отзывы и улучшать дизайн. Тесное сотрудничество с производителями на стадии разработки прототипов позволяет своевременно выявлять проблемы и вносить коррективы в конструкцию или производственный процесс.
Переход от прототипа к производству
Следующим этапом после тщательного тестирования и улучшения прототипа является переход к производству. Это включает финализацию дизайна, выбор подходящего производственного метода и увеличение объёмов производства. Использование материалов и методов, ориентированных на серийное производство, при разработке прототипа способствует облегчению перехода к полномасштабному производству.
Заключение
Ключ к успешному созданию пластиковых прототипов заключается в сочетании целей разработки, выбора материалов и производственных возможностей с соответствующей технологией, будь то литьё под давлением, ЧПУ или 3D-печать. Посредством сотрудничества с производителями и итеративного тестирования компании могут эффективно перейти от прототипа к производству, одновременно снижая затраты и риски.
Часто задаваемые вопросы
Что такое изготовление пластиковых прототипов?
Изготовление пластиковых прототипов – это процесс создания предварительных моделей (или прототипов) изделий, выполненных из пластика или пластиковых материалов. Эти модели используются для тестирования и оценки функциональности, а также внешнего вида конечного продукта. Прототипирование позволяет выявить возможные недостатки на ранних этапах разработки, что снижает риски и затраты на последующих стадиях производства.
Какие существуют методы прототипирования пластиковых изделий?
Существует несколько распространенных методов прототипирования пластиковых изделий, включая 3D-печать, литье под давлением, вакуумное литье и обработку с ЧПУ. Каждый из этих методов имеет свои преимущества и недостатки, в зависимости от требований к прототипу, таких как точность, скорость и стоимость. Например, 3D-печать позволяет быстро создавать модели, в то время как литье под давлением подходит для массового производства.
Каковы основные этапы изготовления пластиковых прототипов?
Этапы изготовления пластиковых прототипов включают: проектирование прототипа, выбор метода прототипирования, создание модели (например, в CAD-программе), подготовку форм, изготовление прототипа и его последующее тестирование. Важно учитывать каждый из этих этапов, чтобы обеспечить высокое качество и функциональность пластиковых прототипов.
Что такое 3D-печать и как она используется для изготовления пластиковых прототипов?
3D-печать — это метод, позволяющий создавать трехмерные объекты путем послойного наложения материала. В области производства пластиковых прототипов этот метод обеспечивает быстрый и экономически эффективный способ получения пластиковых моделей с высокой детализацией.
3D-печать идеально подходит для создания прототипов, позволяя минимизировать ошибки и снизить затраты на производство. В этой статье мы подробно рассмотрим лучшие методы изготовления пластиковых прототипов, включая литьё под давлением, фрезерную обработку с ЧПУ и 3D-печать. Мы также обсудим важные аспекты, такие как выбор подходящих материалов, функциональность, соответствие производственных процессов целям разработки, а также проектирование и оптимизация конструкций для возможности их массового производства.
