Для того, чтобы собрать такой джойстик, нам понадобится сам джойстик от Sega MegaDrive-2 и USB клавиатура.

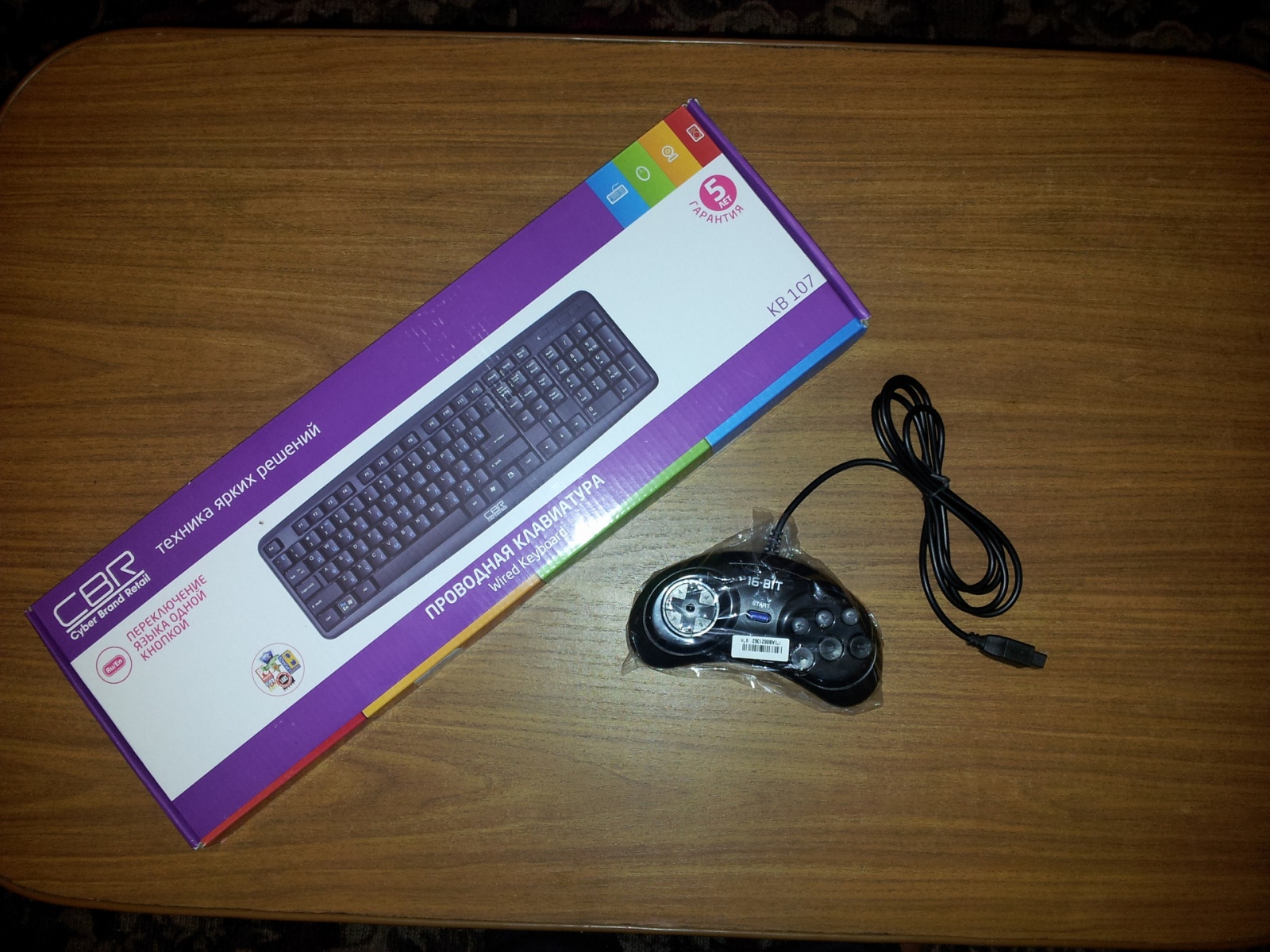

1. Покупаем клавиатуру и джойстик
Клавиатуру я взял самую дешевую, которую нашел, так как от нее нам понадобиться только контроллер с USB проводом:
Геймпад Simba's Megadrive-2;

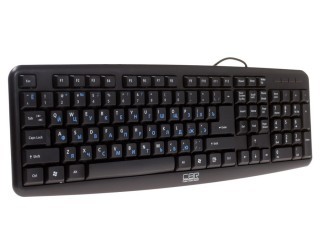

Клавиатура проводная CBR KB 107 Black USB.

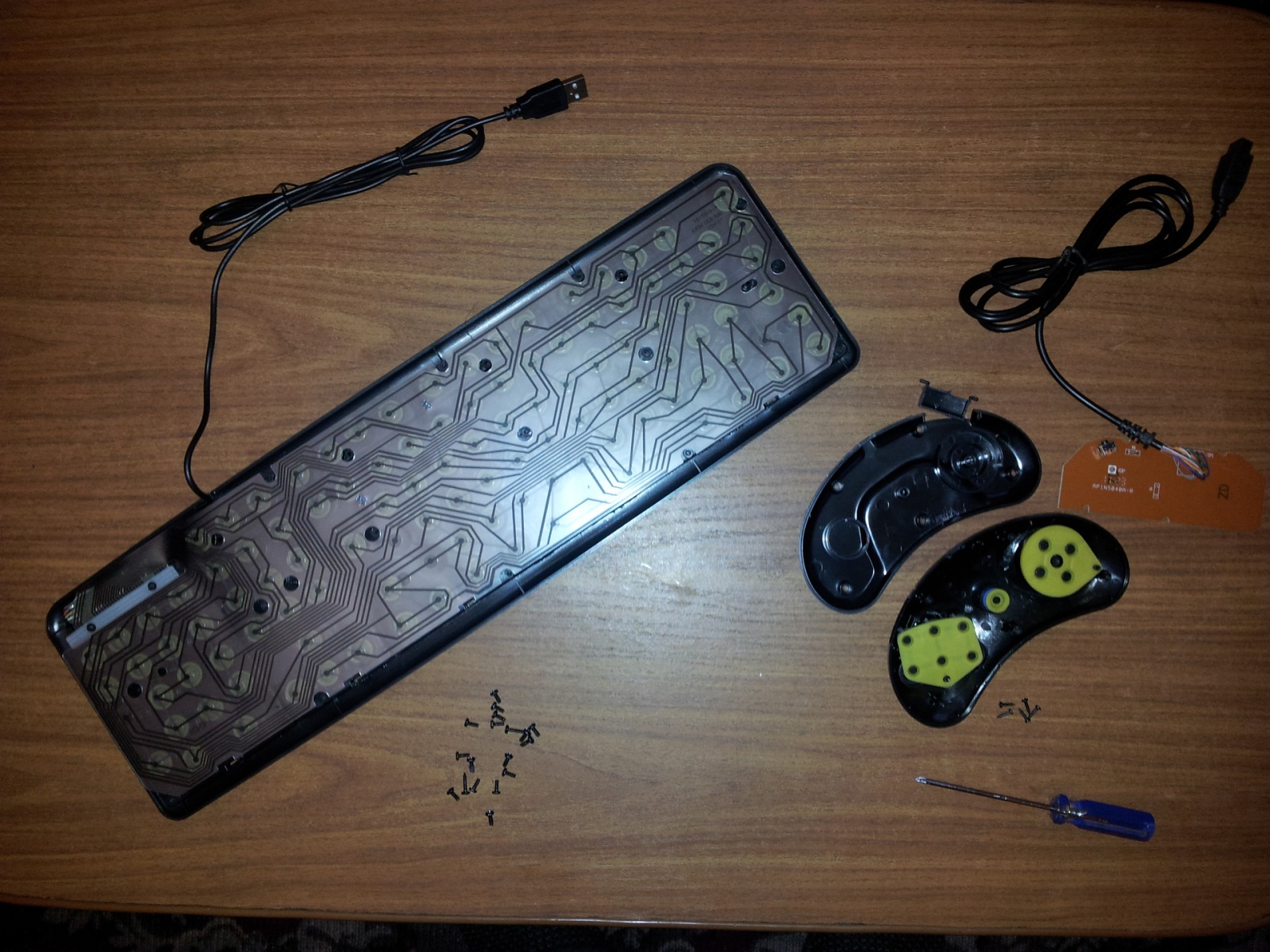

2. Разбираем клавиатуру и джойстик
3. Нам нужно выбрать кнопки на клавиатуре, которые мы будем использовать

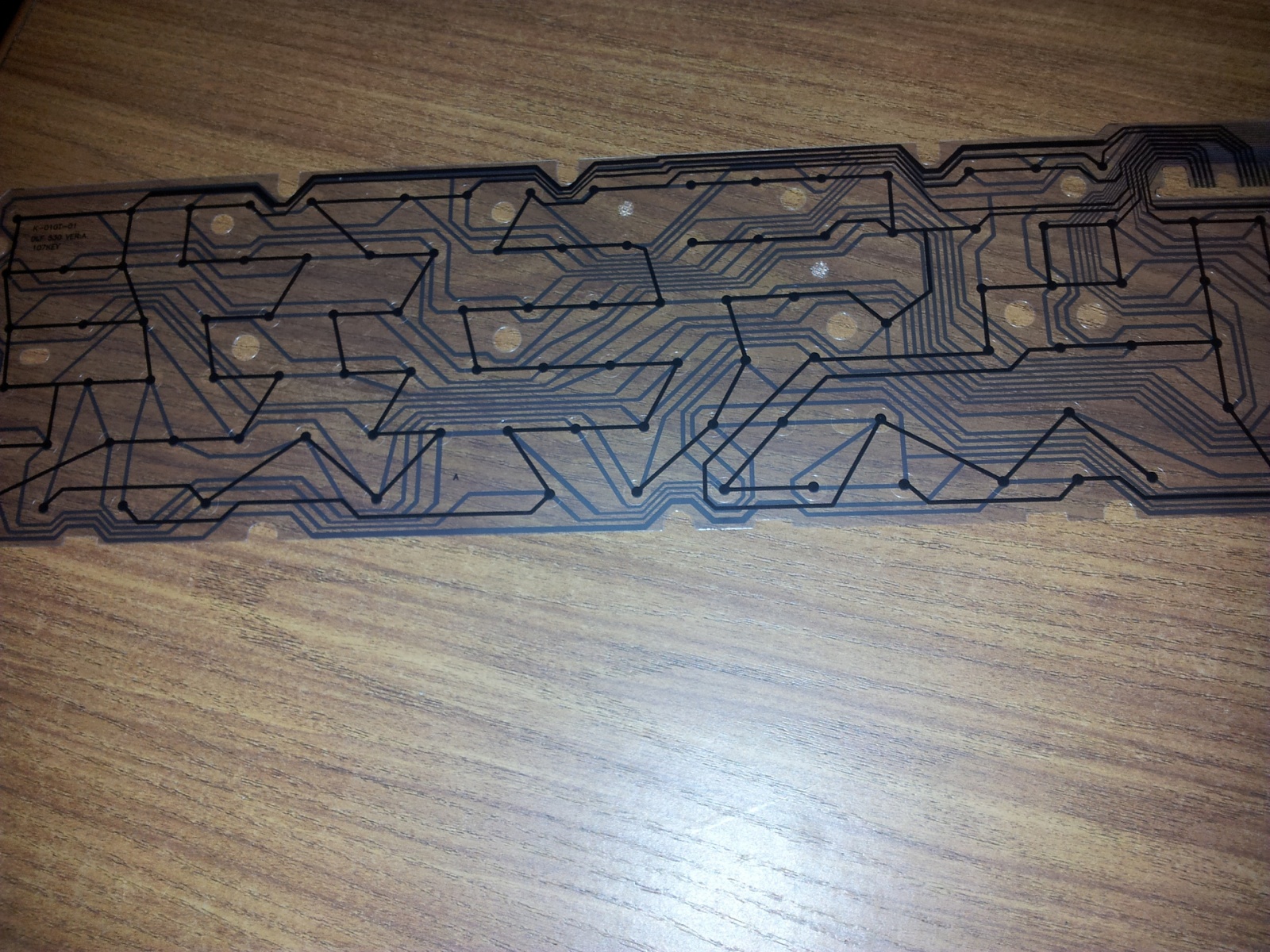

Определяем по дорожкам, какие контакты на контроллере нужно замыкать для каждой из кнопок.
Подробно описывать не буду, так как платы клавиатур отличаются распиновкой контактов.
Я выбрал такие:
[W], [A], [S], [D] — Вверх, Влево, Вниз, Вправо;
[J,] [K], [L], [U], [I], [O] — A, B, C, X, Y, Z;
[E] — Start;
[F5] — Mode (буду использовать для быстрого сохранения).

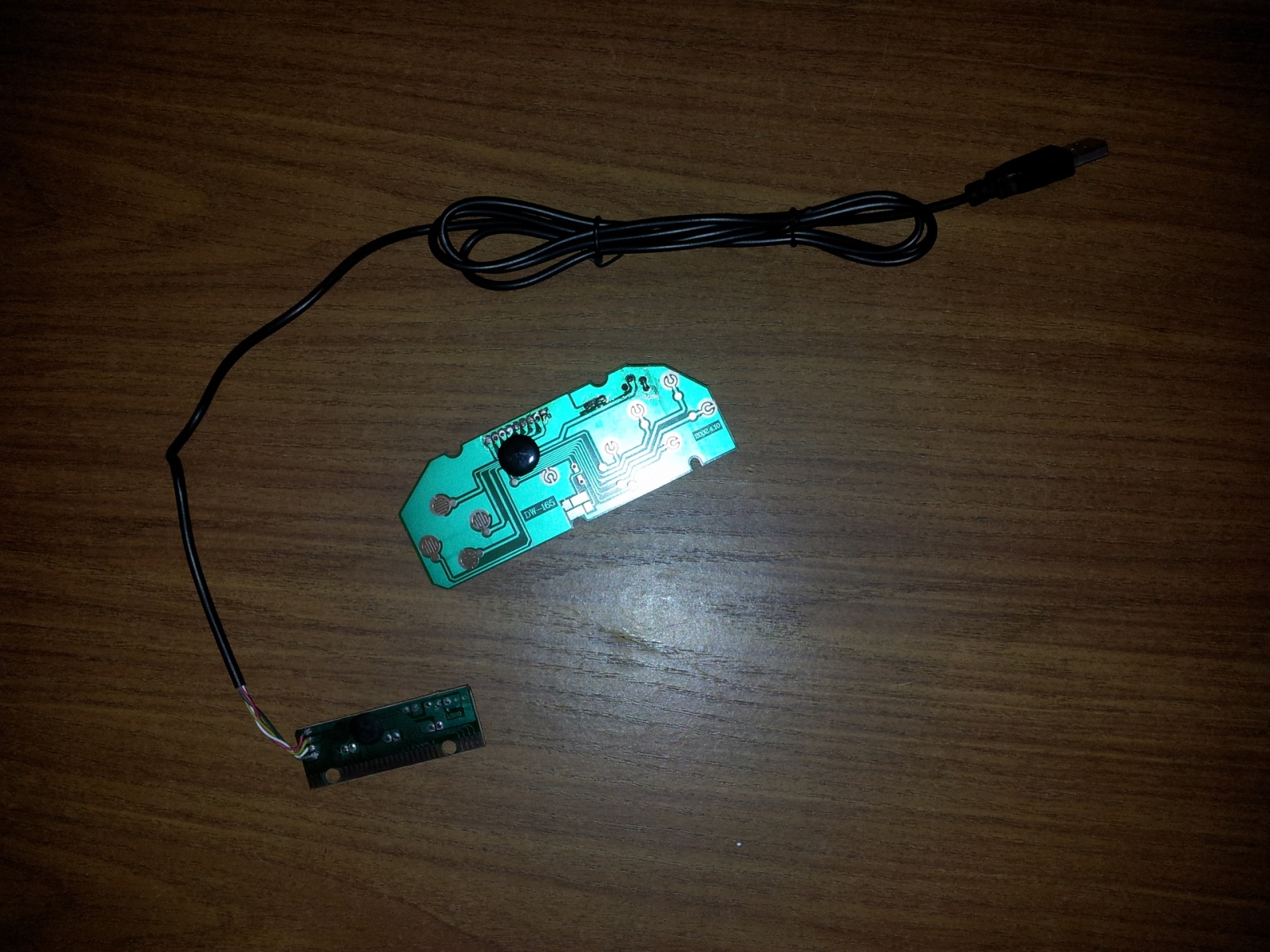

4. Отпаиваем провод от джойстика

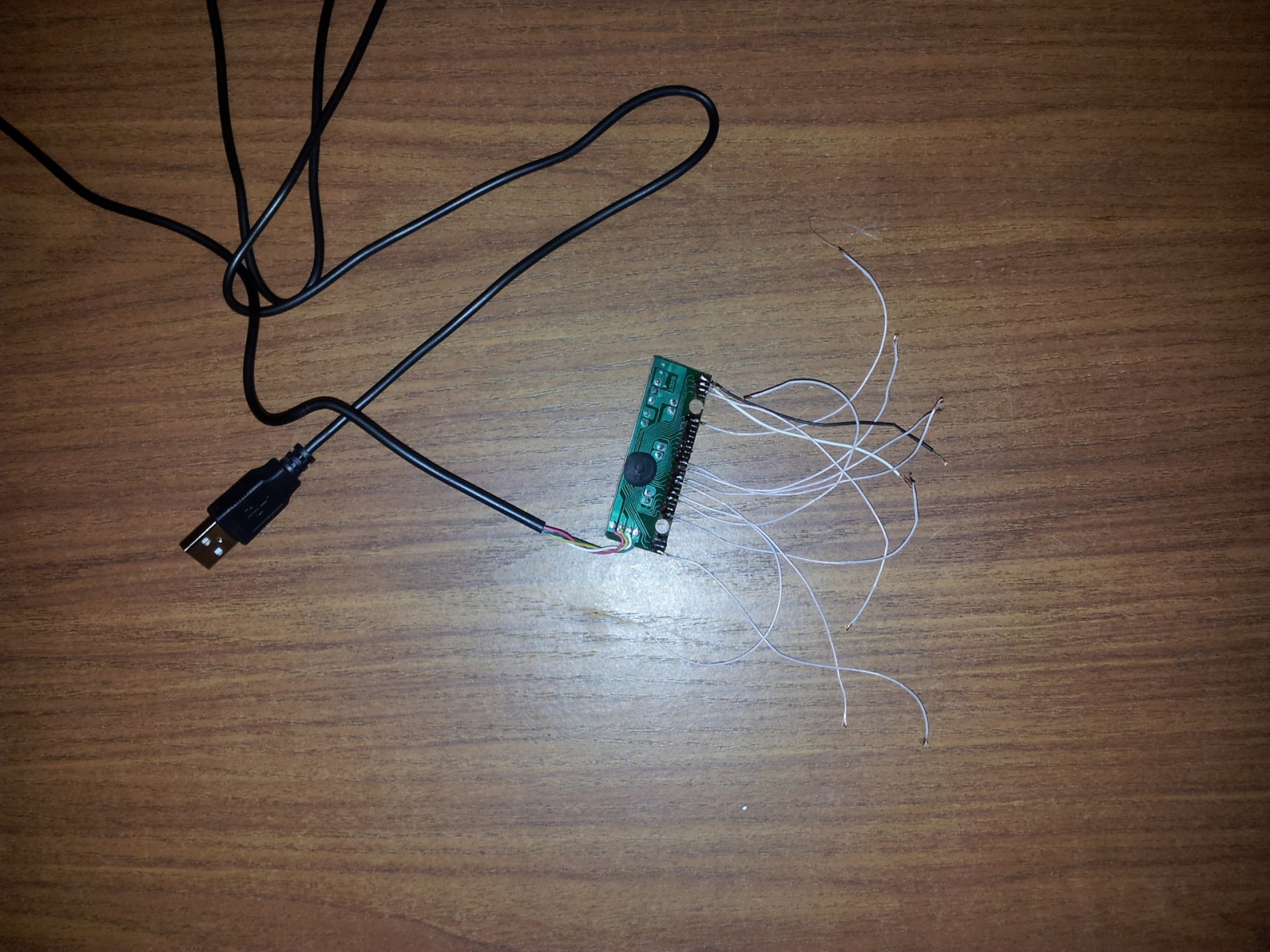

5. Припаиваем к контроллеру провода

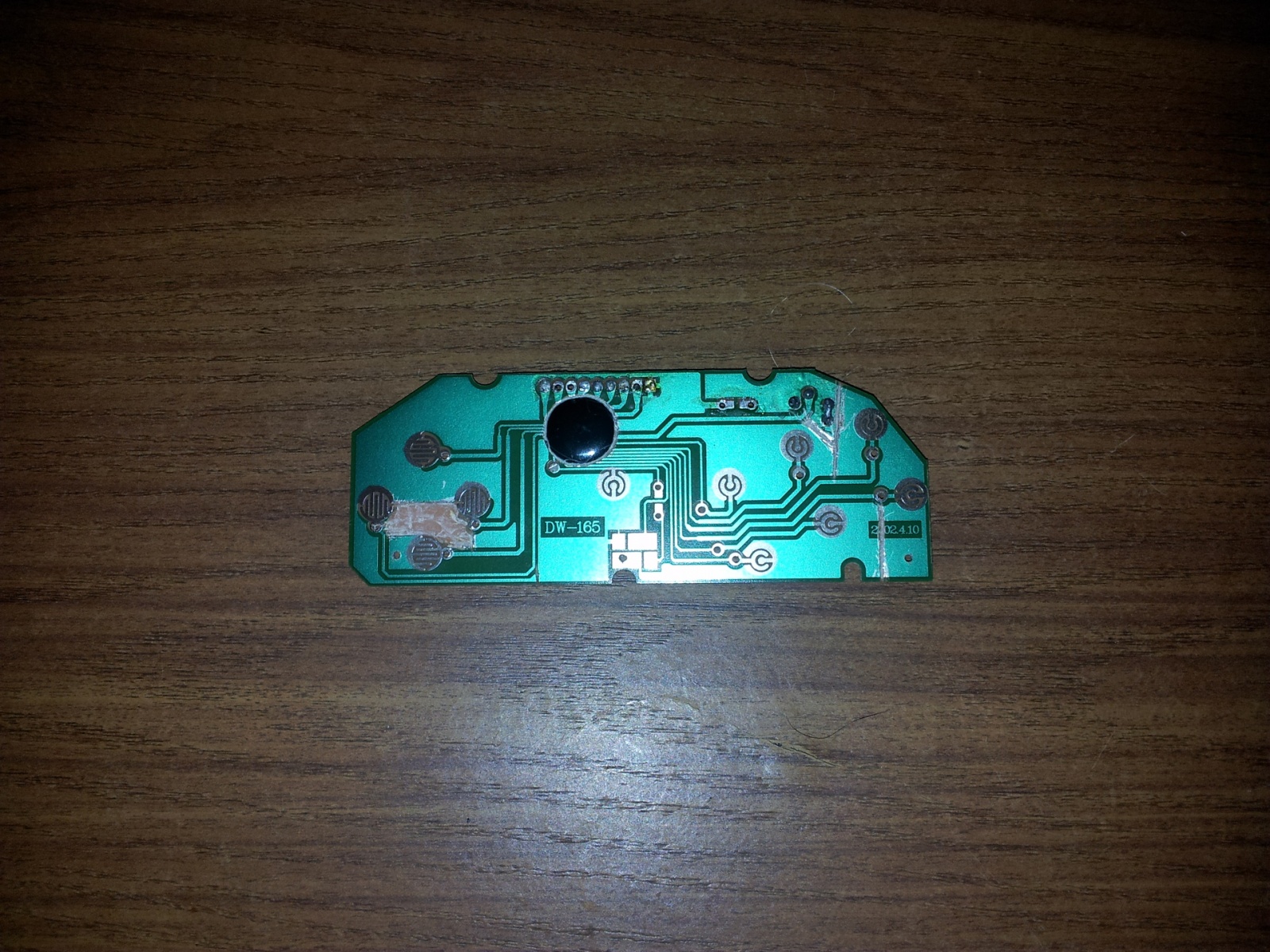

6. Обрезаем не нужные дорожки на плате джойстика и просверливаем отверстия, чтобы припаять провода от контроллера

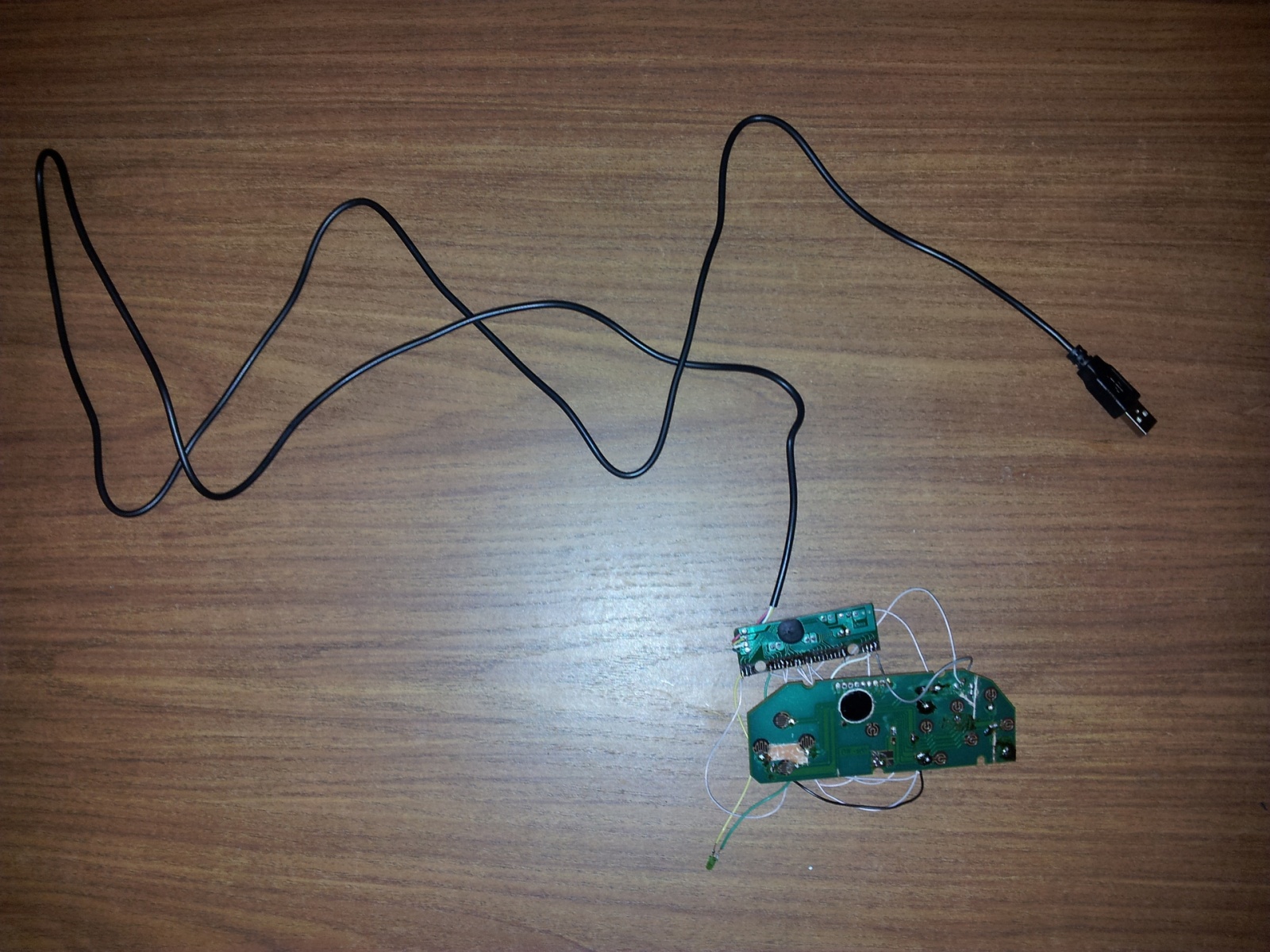

7. Припаиваем контроллер
8. Всю полученную конструкцию запихиваем в корпус джойстика
9. Подключаем

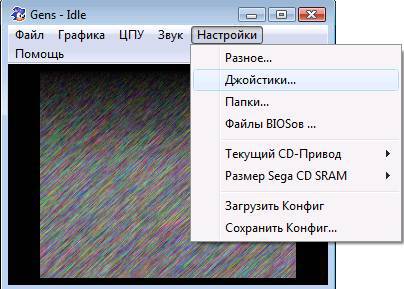

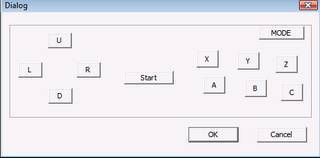

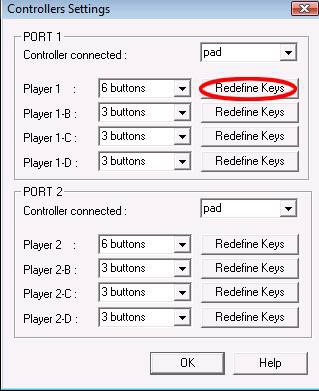

Устанавливаем эмулятор сеги, например, GENS и указываем в настройках клавиши.
10. Играем

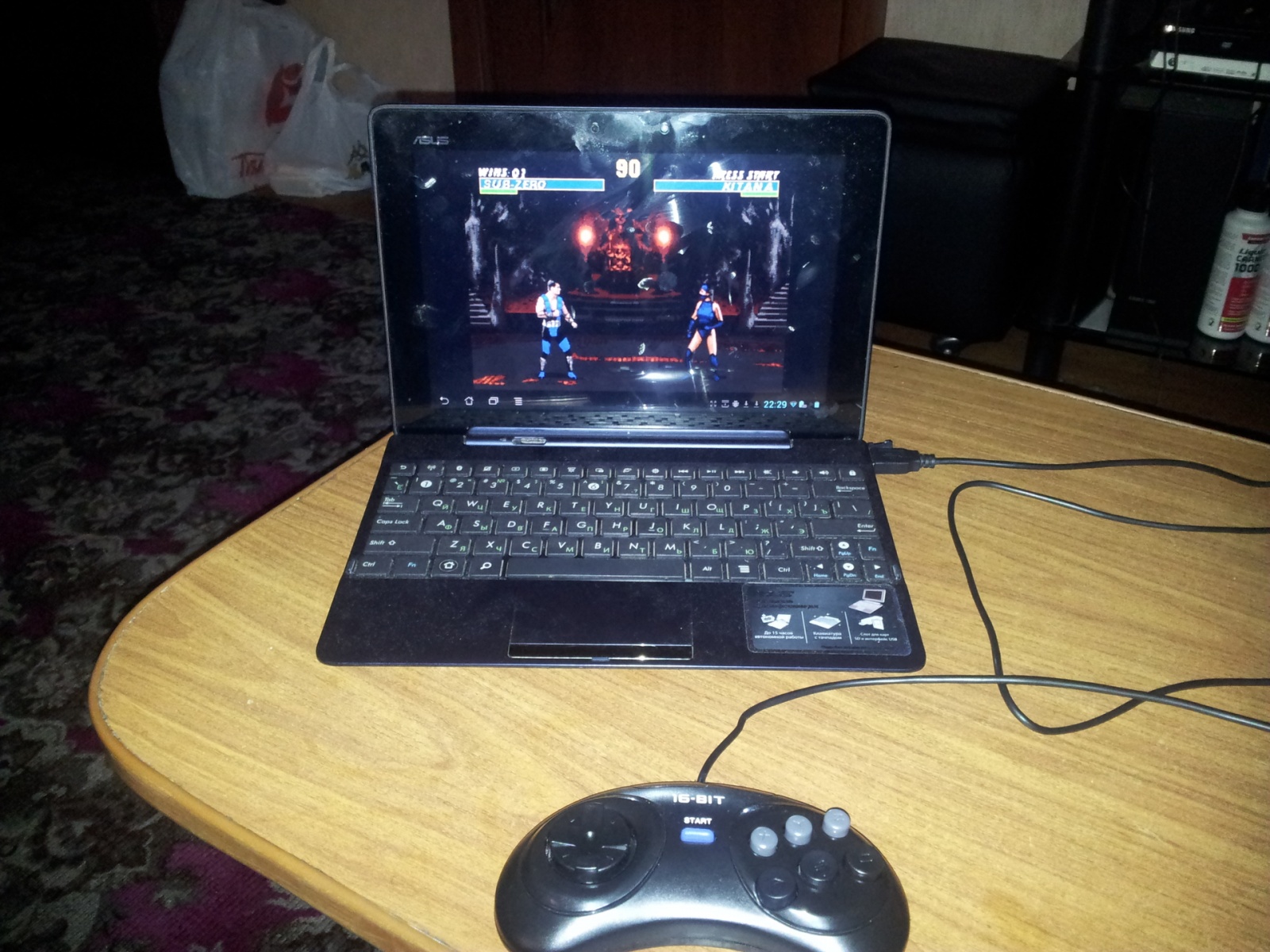

Проверив джойстик на компьютере, я подключил его к планшету. На него я установил эмулятор GENPlusDroid. На планшете играть оказалось даже удобнее.
В итоге получился универсальный джойстик за небольшие деньги, который работает как на PC, так и на планшете.
Удобно взять собой в дорогу и играть в пути с друзьями. Для этих целей я таким же образом собрал второй джойстик (просто выбрав другие кнопки клавиатуры).
Автор: лорд Брабазон Вир-де-Вир
