Настройка соединения АТС OfficeServ 7200 и GSM OpenVox VS-GW1600-4G

в 16:36, , рубрики: Песочница, метки: , ,

Для реализации звонков на мобильную сеть и обратно в офисе было принято закупить GSM-Шлюз OpenVox VS-GW1600-4G
на 4 симки. Поиск в интернете по поводу организации подключения этого шлюза с нашей мАТС OfficeServ 7200 выдавал скудную и разрозненную информацию. Поэтому путем консультаций и собственного опыта настройки все-таки удалось реализовать желанное объединение.

Далее подробная статья о том, как это сделать.

Итак, начнем.

Конфигурирование GSM-Шлюза

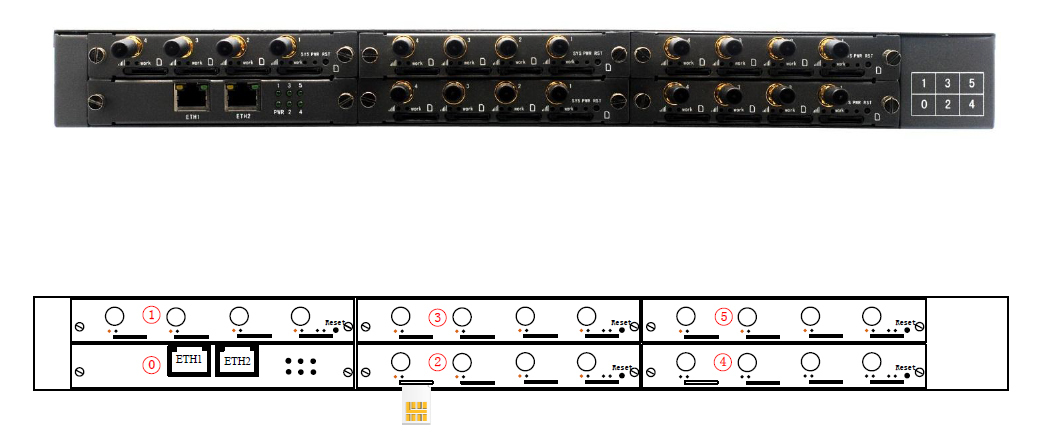

Подключаем наш любимый GSM-Шлюз в сеть по следующей схеме:


ETH1 — служит для доступа к Шлюзу.
ETH2 — служит для настройки каждой платы-модуля в отдельности по своему собственному ip.

В предлагаем случае мы будем настраивать вариант именно со Шлюзом, поэтому подключаемся к ETH1 и будем переводить его в нашу подсеть.

Реквизиты доступа по умолчанию:

default ip 172.16.99.1
default username admin
default password admin

Производим авторизацию, заходим в настройки network->lan settings и переводим шлюз в нашу подсеть
В нашем случае, кратко это будет выглядеть вот так:

Address: 192.168.0.110
Netmask: 255.255.255.0
Default Gateway: 192.168.0.3
DNS Server 1: 192.168.0.6
DNS Server 2: 192.168.0.47

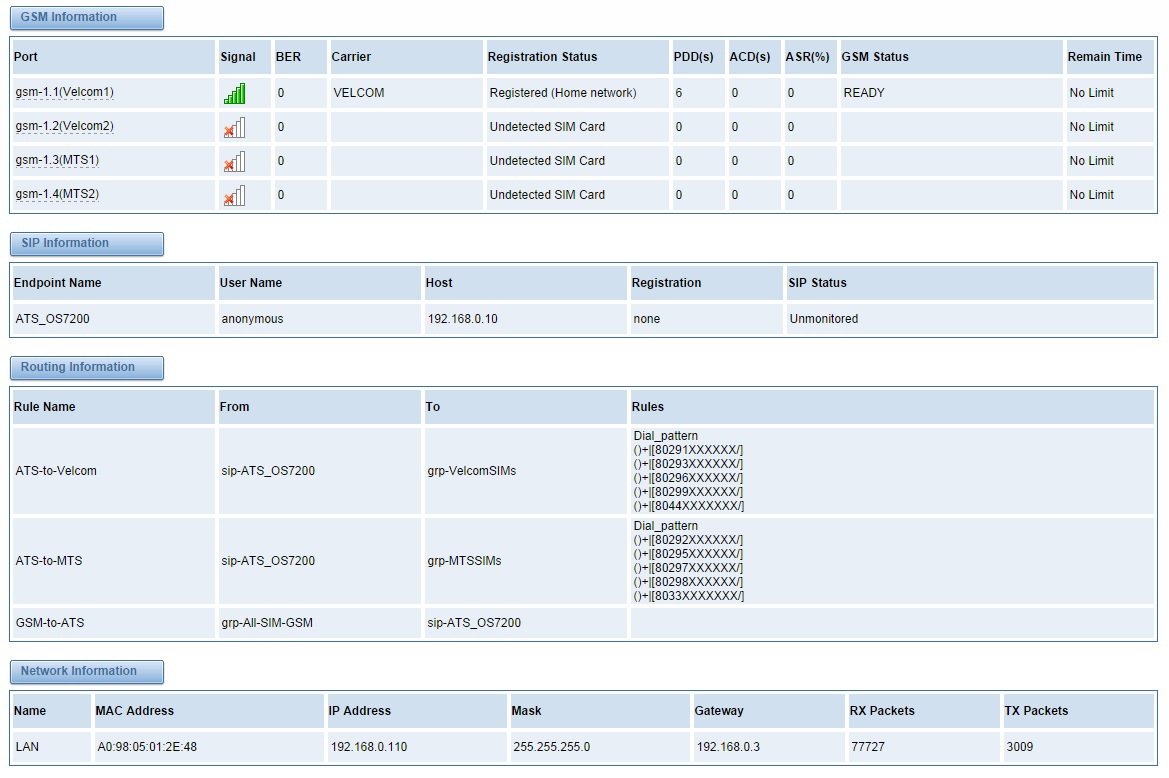

Итоговые таблицы статуса GSM-Шлюза:


Вкратце по статусам:

GSM Information Информация по GSM-каналам(подключаемым симкам)
SIP Information Канал между GSM-Шлюзом и АТС
Routing Information Информация по правилам переадресации между Шлюзом и АТС
Network Information Статус сетевых настроек

Далее подробнее о конфигурировании Шлюза.

Создание GSM-канала

Для этого на холодную вставляем в свободный слот SIM и в редактировании канала при необходимости указываем PIN-код.
Примечание: лучше через телефон отменить авторизацию SIM по пинкоду, чтобы при перезагрузке системы не было проблем с работой карточки (сбой в авторизации, GSM-шлюз не работает).

Создание SIP-канала

GSM шлюз может подключаться к АТС в разных режимах.
В нашем случае подключение будет без авторизации.
Для этого идем в SIP->SIP Endpoints и добавляем новый SIP-канал.

Редактируемые параметры:

Name ATS_OS7200
Авторизация> Anonymous
Registration None
Hostname or IP Address
(адрес вашей АТС)
192.168.0.10
Transport UDP
NAT Traversal No
Caller ID Presentation: Allowed, passed screen

Залазим в Advanced SIP Setting и редактируем UDP Bind Port на 5060. По этому порту АТС будет происходить общение между Шлюзом и АТС. Этот же порт мы будем указывать при настройке АТС.

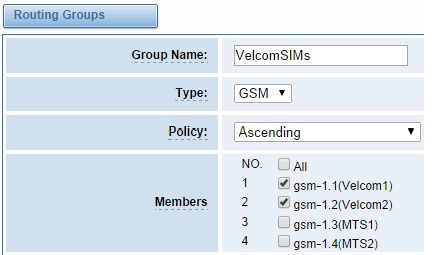

Создание групп каналов (Routing->Groups)

Редактируем группу по следующим параметрам:


Указываем имя группы, тип канала, политику выбора симки (в данном случае Ascending — по возрастанию, т.е gsm-1.1, gsm-1.2 и т.д) и сим карты для группы.

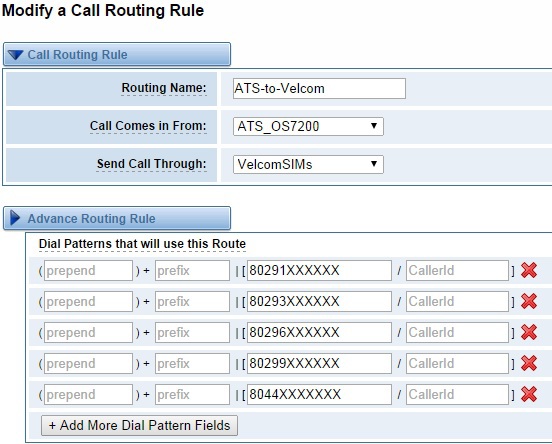

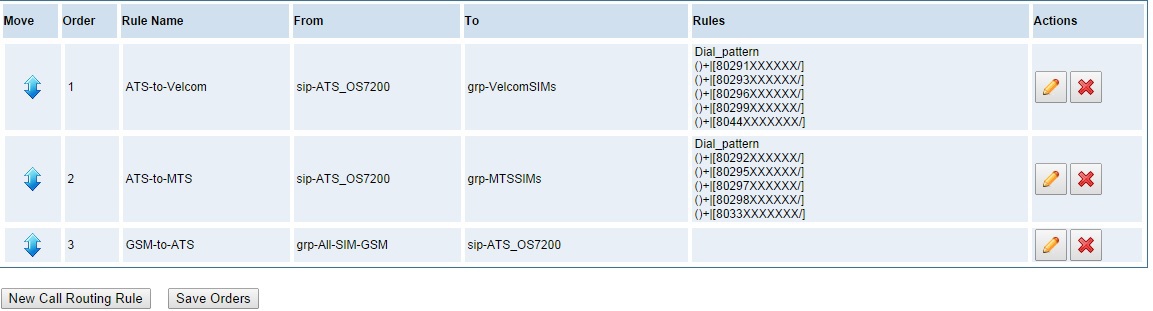

Создание правил маршрутизации для каналов (Routing->Call Routing Rules)


Вкратце так: указываем откуда и куда звонок и правило его перехода. В данном случае звонок с АТС на симки велкома будет перенаправлятся, если будет набор 8029(1,3,6,9), 8044 с кодовых зон данного оператора.

Для МТС соответственно.

Третья группа — звонки со всех симок на внутренний номер или группу абонентов в АТС.

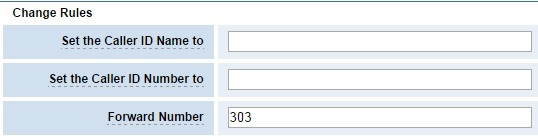

От GSM-Шлюза на АТС необходимо указать внутренний номер, на который будет переадресовываться звонок.


Итого: сетевые настройки сделаны, симки вставлены, канал между Шюзом и АТС настроен, группы и правила маршрутизации звонков установлены.

Со стороны GSM-Шлюза настройка окончена.

Далее необходимо разобраться с АТС.

Конфигурирование АТС

Код маршрутизации

Для начала включим и установим код маршрутизации на GSM-Шлюз, т.е выход на мобильную сеть.
Для этого заходим в соответствующие оснастки и выставляем значения:
[3.1.1. Настройки LCR]

LCR enable on

[2.8.0. План нумерации]
В блоке FEATURES выставляем LCR в значение 0.

Создание SIP канала

[4.1.2. Группы Внешних Линий]
Group Number 805
Group Index 7
Group Type SIP
Group Mode Sequential
ISP Selection peering
Group Member 01 8501
02 8502
03 8503
04 8504
и т.д.

Группа SIP транков создается автоматически при вводе лицензионного ключа.
Плата MGI или лицензии MGI(OS7070) должны быть установлены.
Лицензии SIP trunk должны быть установлены.
Т.к у нас 4 симки и соответствующая лицензия, мы будем использовать 4 SIP-канала — 8501, 8502, 8503 и 8504.

Маршрутизация вызовов

[3.1.2. Набранные Цифры]

Т.е как только происходит, к примеру, следующий набор: 0-8044 — идет маршрутизация по 2-ой таблице, т.е на 805-ю группу SIP-каналов.
92 — здесь выход на городские номера.

Entry Number LCR Digit Length Route Table
1 8025 11 2
2 8029 11 2
3 8033 11 2
4 8044 11 2
5 92 2 1

[3.1.4. Таблица Маршрутизации]

Class No Zone 1 Zone 1
Group Modify
1 805 2

С таблицей маршрутизации 2 (Route No 2) соотносится группа транков 805.

[5.2.3. Исходящие VoIP цифры]

Table Number Access Digits Insert Digit Digit Length Delete Length IP Table number Server Use
0 8025 4 0 No
1 8029 4 0 No
2 8033 4 0 No
3 8044 4 0 No

Access Digits — Набранные цифры
Digit Length — Длина набираемого номера
IP Table number — Таблица маршрутизации по IP (5.2.17.VoIP Точка-Точка)
Server Use — Использовать ли SIP сервер с регистрацией(5.2.13.SIP Carrier Options), в данном случае нет.

[5.2.17.VoIP точка-точка]

Table Number Entry1 Protocol Alive Check User Information Remote Port Check Timer Alive Status SIPSignal Type
0 192.168.0.110 SIP No OpenVox 5060 1800 Yes UDP

Таблица '0' отправляет вызов '8025xxxxxxx, 8029xxxxxxx, 8033xxxxxxx и 8044xxxxxxx' на GSM-Шлюз 192.168.0.110, по SIP-протокол, через порт 5060, по UDP транспорт.

[3.2.3.DID вызовы]

Окончим настройку конфигурированием входящих вызовов

Entry Number Incoming Digits Ring Port Delete Count Max Count
1 2** B 0 99
2 3** B 0 99
3 5** B 0 99

На этом настройка соединения АТС OfficeServ 7200 и GSM-Шлюза OpenVox VS-GW1600 ОКОНЧЕНА.

Можно пробовать делать звонки на мобильную сеть и обратно.
