В статье предлагается концепция модульного монитора и ПК по принципу всё-в-одном.

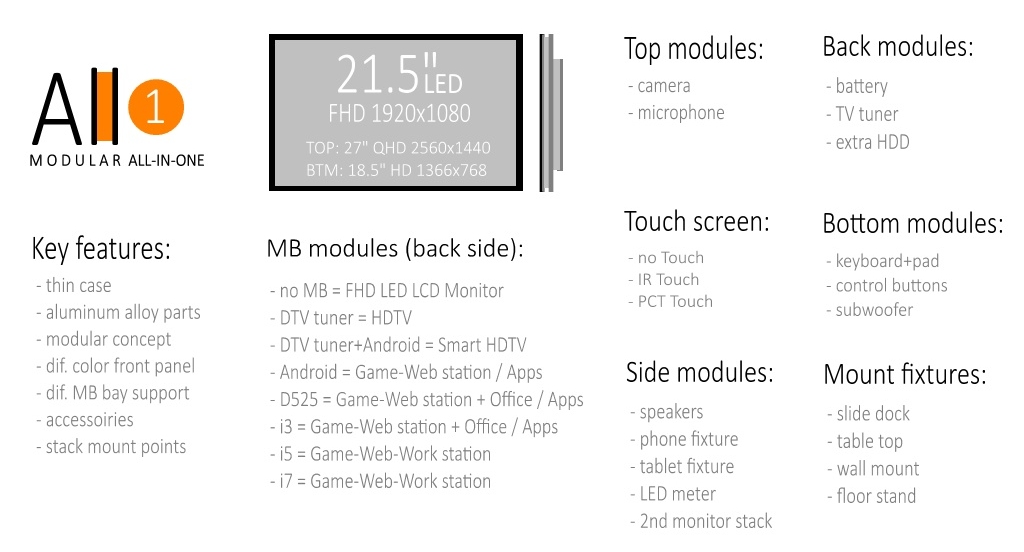

Вместо преамбулы и тысячи слов проще показать одну картинку:
Что имеется сейчас на рынке для настольных систем:
— огромные коробки системных блоков с кучей пустого места внутри и ворохом проводов
— мини-ПК ограниченные в ресурсах и всё равно с проводами
— моноблоки, не предназначенные для апгрейда или расширения
Что предлагается:
— в основе монитор 21.5 дюйма с LED подсветкой, IPS и Full HD 1920х1080 разрешением (18.5 дюйма с 1366х768 – дешёвая модель, 27 дюйма 2560х1440 или 4K – топ-модель)

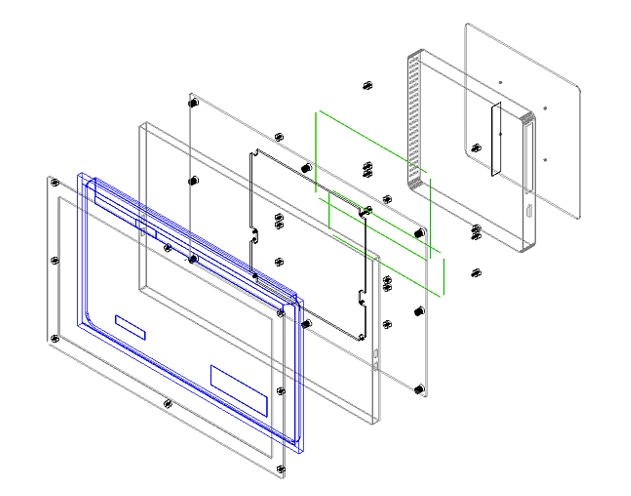

— корпус из алюминиевых панелей, крепление на болтах с задней стороны
— боковая сторона монитора многофункциональная с универсальных креплением под модули, включает в себя по 2 USB порта с каждой стороны, встроенные динамики, jack аудио разъём

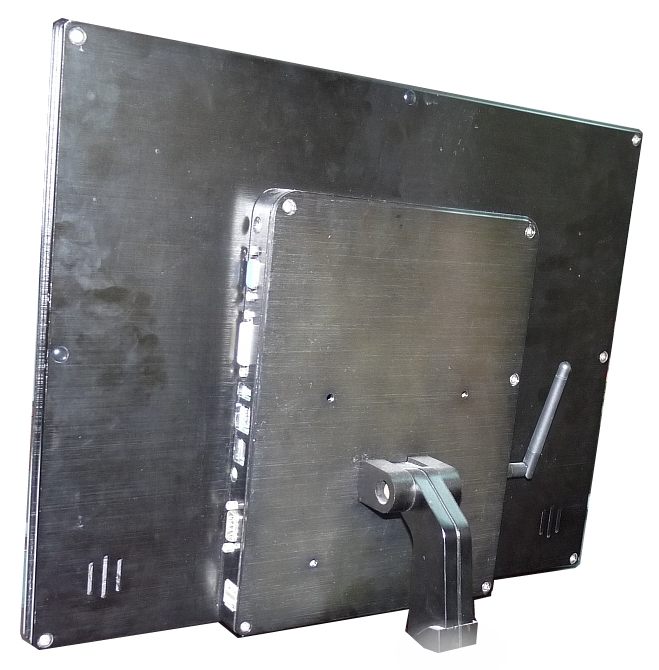

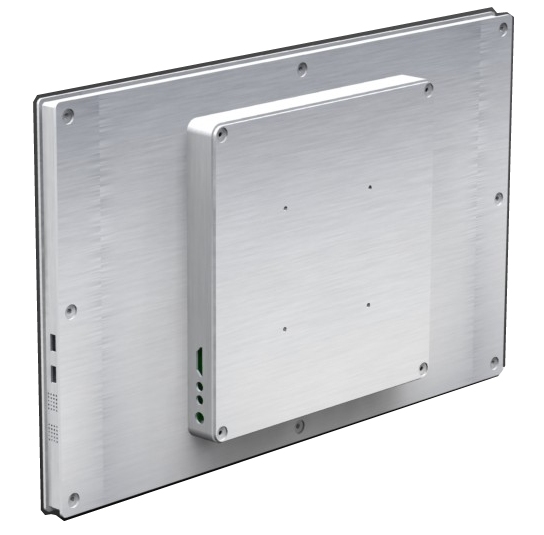

— сзади располагается модуль видео-контроллера монитора, к которому через HDMI подключаются функциональные модули: ПК, ТВ-тюнер, Android плата, DLNA/MHT адаптер
— дело завершает крепление VESA 100x100 для настольной подставки, настенного монтажа
Модули
Основные функциональные модули и сценарии использования:
— без модуля = монитор с HDMI входом
— тв-тюнер = телевизор
— тв-тюнер + Android = «умный» телевизор
— Android = игровой и интернет-ПК, станция обучения
— Intel Atom = интернет-ПК, офисный ПК, станция обучения
— Intel i3,i5,i7 = домашний, офисный, игровой, рабочий ПК
— DLNA/MHT/m-HDMI адаптер = телефоно-монитор
Модули передней панели:

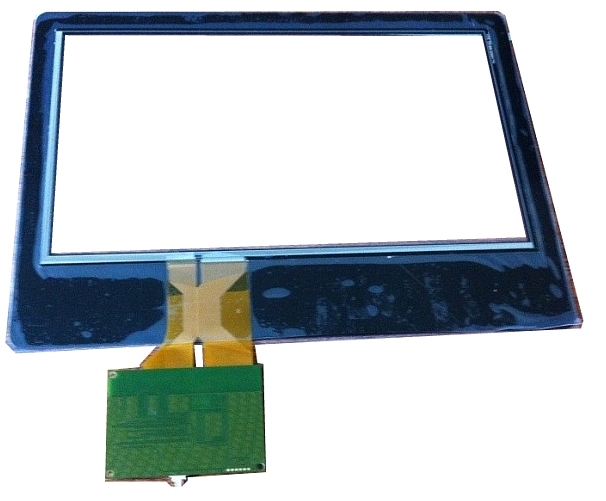

— PCT сенсорный экран
— IR сенсорный экран
Сверху экрана:
— веб-камера
— LED-нотификаторы
Сбоку:
— динамики
— захват под смартфон или планшет (USB порт для зарядки и данных – там же на боковой панели)
— LED-митеры и прочие моддинг-штуки
— стэк-модуль для второго монитора
Сзади:
— батарея (бэкап и переносная версия)
— внешний HDD
— LED подсветка (динамическая аналогично lighpack или статичная как лампа)
Снизу:
— пристыковка клавиатуры под консольное использование
— кнопки управления или быстрого вызова
— саб-вуфер
Крепления:
— настольное
— на трубу (например для организации интернет-кафе за 5 минут)
— настенное
— напольный стенд
Изготовление и распространение:
— наиболее дёшево и быстро будет делать устройство в Китае, оттуда же можно организовывать экспресс-доставку
— но в силу «open-source» концепции девайса основные и дополнительные модули с лёгкостью могут изготовляться множеством китайских или локальных компаний, а также на 3д принтерах
— поэтому основной смысл заключается в консолидации идеи модульного устройства всё-в-одном на едином ресурсе, включая чертежи и идеи для основной конструкции и модулей
Приглашаются всё желающие к сотрудничеству.
Проект основан на личной инициативе автора и на данный момент не является коммерческим.
Сайт проекта: www.all-1.co
Автор: issimple
