Сегодня мы хотим рассказать об одном из наших новых продуктов – SSD-накопителе Seagate FireCuda 520. Но не спешите листать ленту дальше с мыслями «ну вот, очередной хвалебный обзор гаджета от бренда» – материал мы постарались сделать полезным и интересным. Под катом мы прежде всего сфокусируемся не на самом устройстве, а на интерфейсе PCIe 4.0, который в нём используется. И расскажем, что от него ожидать, чем он хорош и кому может быть потенциально полезен.
Будем честны: стандарт PCI Express 4.0 – это не такая уж новинка. На потребительском рынке первые устройства с его поддержкой появились ещё летом прошлого года. Спасибо за это следует сказать компании AMD: именно она создала первые платформы, которые способны принимать устройства с PCI Express 4.0, а также сделала такие устройства сама – это графические карты на базе GPU с архитектурой RDNA.
Увеличение пропускной способности всегда рождает большие надежды, но, как оказалось, видеокарты почти не получают выигрыша от перехода на более скоростной интерфейс. По крайней мере, если говорить про игровые нагрузки. Как показали многочисленные независимые тесты, даже самые быстрые карты с поддержкой PCI Express 4.0, в первую очередь, Radeon RX 5700 XT, работают одинаково как при использовании нового и быстрого интерфейса, так и будучи подключенными к классической шине PCI Express 3.0.
Но вот с твердотельными накопителями – совсем другое дело. Скорость работы производительных NVMe SSD, работающих через PCI Express 3.0 (например, Seagate FireCuda 510), при линейных нагрузках явно упирается в пропускную способность интерфейса. Поэтому расширение рамок полосы пропускания просто обязано положительно сказываться на возможностях дисковых подсистем нового поколения.
Хорошей иллюстрацией того, что пропускной способности мало не бывает, выступает тот факт, что пока мы говорим о первых устройствах с поддержкой PCI Express 4.0, комитет PCI Special Interest Group (PCI-SIG) уже утвердил спецификацию PCI Express 5.0, которая делает ещё один шаг в сторону увеличения скоростей интерфейсов, по которым современные процессоры связываются со внешними устройствами. Но про это как-нибудь в другой раз, сегодня на повестке дня стоит именно PCI Express 4.0.
Что хорошего в PCI Express 4.0?
Спецификация PCIe (Peripheral Component Interconnect Express) стандартизирует то, как карты расширения, такие как графические ускорители, звуковые контроллеры, сетевые адаптеры и, наконец, NVMe SSD, связываются с базовыми компонентами, составляющими платформу ПК. Чем выше версия спецификации PCIe, тем более высокую пропускную способность она обеспечивает. Кроме того, когда речь заходит о слотах PCIe, помимо версии спецификации говорят также о числе линий, что обозначается как x1, x2, x4, x8 или x16. Большее число линий тоже даёт кратно более высокую пропускную способность за счёт расширения шины и представляет собой ещё один, экстенсивный путь улучшения скоростных характеристик интерфейса. Но если говорить о NVMe SSD, то в них такой подход применять сложно. Выпускаемые в компактном форм-факторе M.2 твердотельные накопители для ПК могут использовать две или максимум четыре линии, в то время как поддержкой до 16 линий можно наделить лишь полноразмерные карты для слотов PCIe. Именно по этой причине внедрение новых версий стандарта PCIe считается ключевым событием для рынка производительных SSD.
Все версии спецификации PCIe обладают обратной совместимостью. Накопители, ориентированные на PCIe 4.0, могут работать и в тех платформах, где поддерживается лишь PCIe 3.0, а в материнские платы со слотами PCIe 4.0 можно беспрепятственно установить компоненты, которые работают в соответствии со стандартом PCIe 3.0. Однако как в том, так и в другом случае система будет работать со скоростями PCIe 3.0 – младшего варианта стандарта, который поддерживается на обеих сторонах.

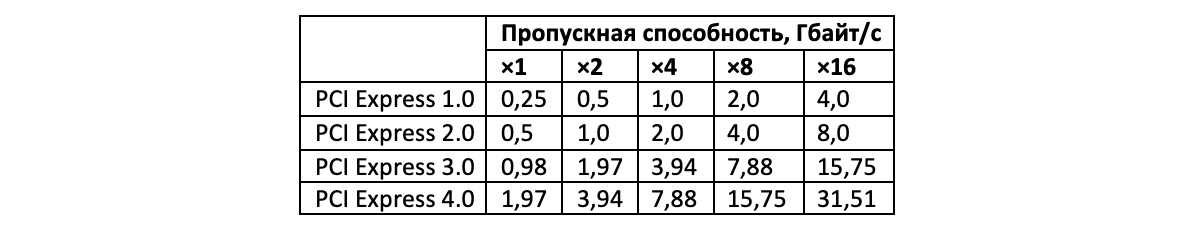

Главным нововведением, заложенным в PCIe 4.0, выступает увеличенная вдвое пропускная способность одной линии. Существуют разные варианты численных оценок произошедших изменений, но если говорить про теоретические и пиковые значения, то спецификация PCIe 4.0 предполагает максимальную скорость передачи 1,97 Гбайт/с по одной линии в каждом направлении, в то время как в PCIe 3.0 предельная скорость была ограничена величиной 0,98 Гбайт/с. В некоторых источниках вы можете встретить вдвое более высокие показатели, но это связано с тем, что в них указывается суммарная скорость передачи данных в обоих направлениях.
Как мы говорили выше, такой прирост скорости интерфейса на практике не слишком полезен (а точнее, почти полностью бесполезен) для графических карт. В то же время NVMe-накопители, работающие через четыре линии PCIe, получают возможность прокачивать по шине из четырёх линий до 7,88 Гбайт/с (в идеальном случае), что открывает перед ними широкий простор для улучшения характеристик.
Помимо увеличения пропускной способности стандарт PCIe 4.0 предполагает и другие нововведения. Например, в нём заложены новые возможности для снижения энергопотребления, а также более разветвлённые функции для виртуализации устройств. Но основное направление, в котором двигались разработчики – это всё-таки рост скоростей, и почти всё было сделано в первую очередь ради него. Например, целый ряд усовершенствований в новой версии интерфейса направлен на улучшение целостности сигналов и надёжности их передачи. Иными словами, для большинства потребителей PCIe 4.0 подразумевает более высокую пропускную способность и ничего более.
Что с платформами с поддержкой PCI Express 4.0?
К сожалению, несмотря на то что сама по себе спецификация PCI Express 4.0 была утверждена ещё в 2017 году, реальных платформ с её поддержкой на рынке до сих пор не так много. А это значит, что если вы захотите воспользоваться высокопроизводительным твердотельным накопителем нового поколения, вам придётся озаботиться не только поиском самого такого накопителя, но и заняться подбором платформы, которая сможет в полной мере раскрыть его потенциал.

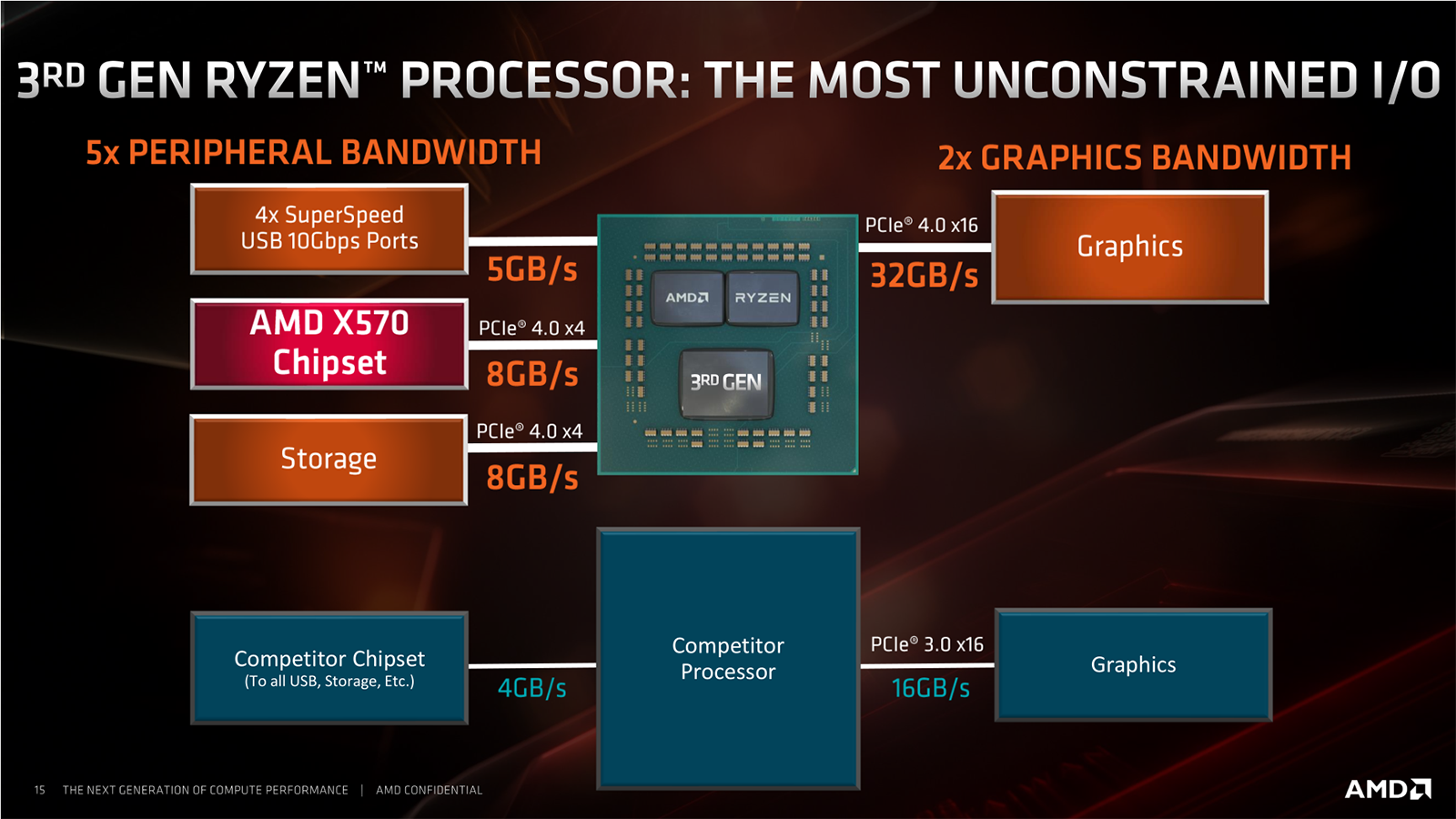

Дело в том, что новый интерфейс PCIe 4.0 пока поддержала только компания AMD, да и то лишь фрагментарно. Он реализован в части её процессоров, построенных на архитектуре Zen 2, а конкретнее, в настольных Ryzen серии 3000 и в высокопроизводительных Threadripper серии 3000, но, например, не в мобильных Ryzen серии 4000. При этом если поддержка PCIe 4.0 есть в любой Socket sTR4-материнской плате для Threadripper третьего поколения, процессоры Ryzen 3000 смогут взаимодействовать с PCIe 4.0-периферией в полноскоростном режиме только в материнских платах, построенных на базе набора логики X570, где сигнальные линии спроектированы с учётом возросших требований к экранированию и минимизации электрических помех.
Хорошая новость здесь заключается в том, что потенциальные владельцы Ryzen 3000 вскоре смогут получить в своё распоряжение ещё один класс более доступных материнских плат с поддержкой PCIe 4.0-видеокарт и накопителей. Они будут построены на новом наборе системной логики B550, который должен выйти в течение ближайшей пары месяцев.
Что же касается платформ компании Intel, то в них поддержки PCIe 4.0 пока нет вообще. Более того, выходящие в ближайшее время настольные процессоры Comet Lake-S, которые приведут с собой и новый процессорный разъём LGA 1200, и новые наборы системной логики четырёхсотой серии, PCIe 4.0 тоже не получат. Если говорить о массовых десктопных системах Intel, то поддержка этого интерфейса может появиться лишь с выходом процессоров Rocket Lake, но это случится примерно в начале следующего года. Зато в мобильные системы данный интерфейс может попасть раньше: в планах поддержка PCIe 4.0 декларируется для процессоров Tiger Lake, формальный анонс которых может состояться этим летом. Кроме того, нельзя исключать, что высокопроизводительные десктопы класса HEDT перейдут на PCIe 4.0 тоже в этом году: это станет возможным, если Intel решит предложить в этом сегменте Ice Lake-X – аналоги серверных Ice Lake-SP.
В итоге, несмотря на то, что PCIe 4.0 в среднесрочной перспективе получит широкое распространение, прямо сейчас у сторонников быстрых NVMe SSD вариантов для выбора платформы не так много. Самый очевидный из них – Socket AM4-система на базе процессора Ryzen 3000 и материнской платы на чипсете X570.
Как обстоят дела с накопителями под PCI Express 4.0?
Если посмотреть на ассортимент NVMe SSD с поддержкой PCIe 4.0, который представлен на прилавках магазинов, то может сложиться ощущение, что рынок переполнен различными вариантами скоростных решений нового поколения. Однако на самом деле это впечатление обманчиво. Несмотря на то, что спецификация PCIe 4.0 существует несколько лет, разработчики аппаратных платформ пока не успели довести до стадии массового производства достаточное количество альтернатив.
Единственный контроллер, который сейчас производители SSD могут использовать для своей продукции, это – Phison PS5016-E16. Причём, в действительности этот контроллер нельзя назвать полноценной разработкой нового поколения. Это скорее переходное решение, основанное на другом, более раннем чипе PS5012-E12, в котором попросту заменили функциональный блок, отвечающий за внешнюю шину.
Для конечного пользователя это значит две вещи. Во-первых, все представленные на рынке NVMe-накопители с поддержкой PCIe 4.0 отличаются друг от друга не слишком сильно, по крайней мере, если говорить о производительности. И если вы видите, что для какого-то продукта вдруг заявлены более высокие паспортные скорости, связано это скорее всего с хитростью маркетологов, а не с какими-то реальными преимуществами, ведь в конечном итоге в обоих изделиях используется один и тот же контроллер. Во-вторых, сегодняшние PCIe 4.0-накопители пока не могут похвастать задействованием полной пропускной способности новой шины – максимальные скорости, которые обещает чип Phison PS5016-E16, находятся на уровне 5 Гбайт/с при линейном чтении и 4,4 Гбайт/с – при записи.
Из сказанного вытекает важное следствие: в будущем NVMe SSD могут совершить ещё один рывок в производительности даже без перехода на следующую версию спецификации PCI Express. Требуется лишь дождаться появления более новых контроллеров с переделанным ядром, адаптированным под возможности PCIe 4.0. И такие решения уже разрабатываются. Появление подобного продукта как минимум ожидается от Samsung, кроме того над более совершенными контроллерами работают и независимые инженерные команды: Phison (PS5018-E18), Silicon Motion (SM2267), Marvell (88SS1321) и даже не слишком известная компания Innogrit (IG5236).
Беда только в том, что всё это великолепие может появиться очень нескоро. Разработка контроллеров – это длительный процесс, и серьёзные задержки зачастую случаются на финальных этапах – при подготовке микропрограммы или во время валидации. К тому же сейчас на всю индустрию огромное влияние оказала пандемия коронавируса, из-за чего релизы новых продуктов отодвинулись на более поздний срок.
Иными словами, ждать чего-то лучшего можно долго, а если более высокая производительность дисковой подсистемы нужна уже сейчас, то имеет смысл остановиться на том, что уже есть – накопителях на контроллере Phison PS5016-E16. Пусть они и не выбирают полную пропускную способность четырёх линий PCIe 4.0, зато могут похвастать довольно неплохим быстродействием при мелкоблочных операциях, которое, согласно информации разработчиков, достигает 750 тысяч IOPS. Обеспечивается это как дизайном контроллера, в основе которого лежит двухъядерный 32-битный процессор ARM Cortex R5, так и набором фирменных хитростей: динамическим SLC-кешированием и технологией CoXProcessor 2.0 – аппаратным ускорением типовых цепочек операций.
Почему Seagate FireCuda 520?
Выше было сказано, что все существующие потребительские NVMe-накопители с поддержкой PCIe 4.0 построены на одном и том же фундаменте – контроллере Phison PS5016-E16. Однако это не значит, что взять в магазине первый попавшийся SSD для шины PCIe 4.0 будет хорошей идеей. Здесь мы бы порекомендовали обратить внимание на Seagate FireCuda 520, но вовсе не потому, что вы читаете эту статью в корпоративном блоге Seagate.
Дьявол кроется в деталях и, если начать разбираться, Seagate FireCuda 520 может оказаться привлекательнее многих альтернатив на том же самом чипе Phison PS5016-E16. Причин тому несколько, но все они сводятся к одному – к установленной в FireCuda 520 флеш-памяти.
Формально все накопители с контроллером Phison PS5016-E16 используют одинаковую флеш-память: 96-слойную BiCS4 (TLC 3D NAND) производства Kioxia (бывшей Toshiba Memory). Однако фактически эта память может различаться. В зависимости от того, какие приоритеты для себя выбрал тот или иной производитель, память может относиться к совершенно различным градациям качества. Например, в продукции фирм третьего эшелона нередко встречается флеш-память «медиа»-предназначения, которая, вообще говоря, предназначена для флешек и карт памяти, но никак не для SSD.
С накопителями Seagate такое совершенно исключено. Компания покупает флеш-память не на открытом рынке, а имеет долгосрочный прямой договор c Kioxia, который был заключен ещё в ту пору, когда Toshiba избавлялась от производства памяти. Благодаря этому мы получаем микросхемы NAND, что называется, из первых рук и имеем доступ к лучшему по качеству кремнию.
Это неминуемо отражается в параметрах надёжности. Представители серии Seagate FireCuda 520 снабжаются пятилетней гарантией, а установленный ресурс позволяет перезаписывать полную ёмкость накопителя 1800 раз, то есть в среднем раз в день. Это очень высокие показатели выносливости, по которым предложение Seagate, например, втрое превосходит популярнейший Samsung 970 EVO Plus.

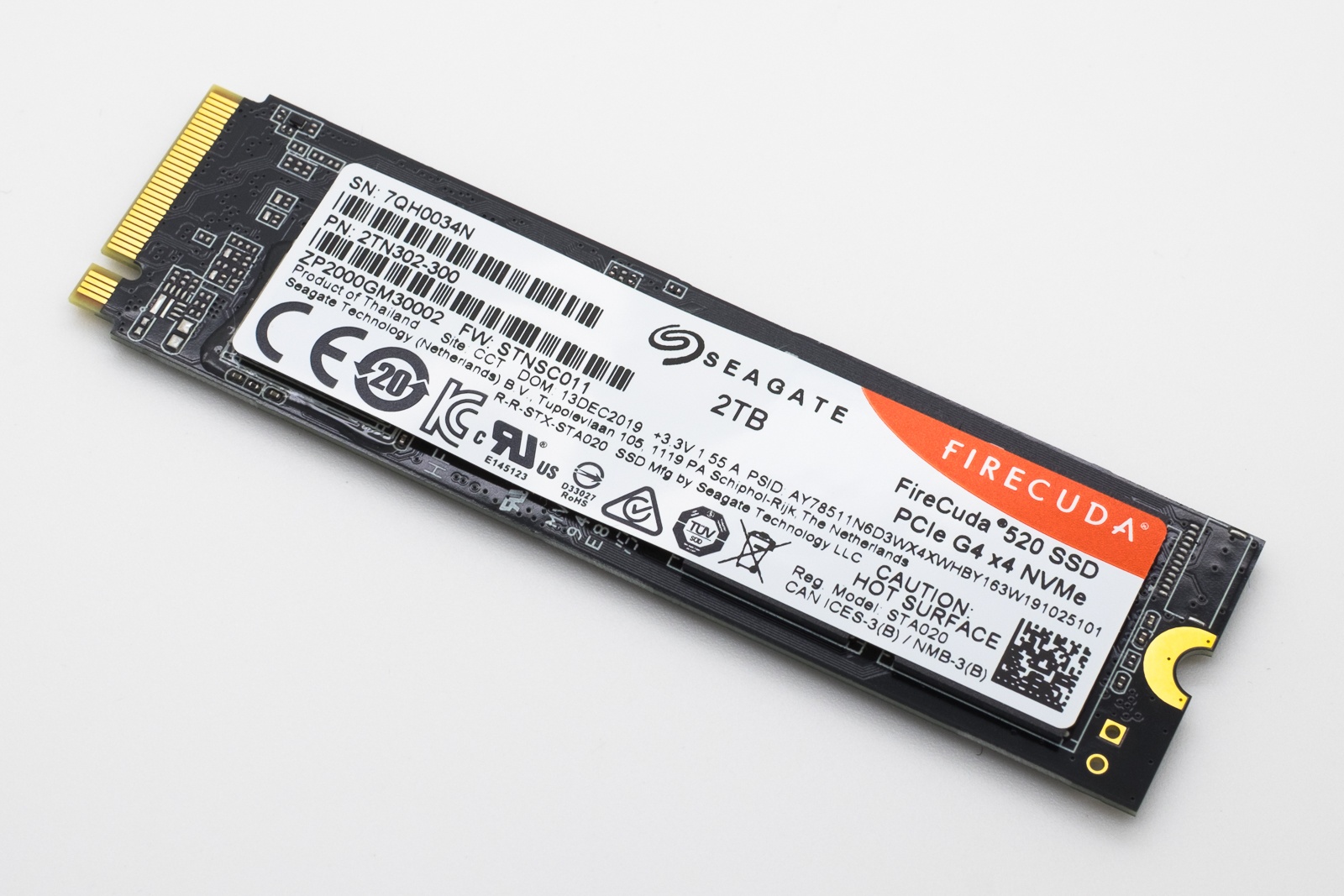

И тут пришло время показать, как выглядит Seagate FireCuda 520 снаружи. Это M.2-плата традиционного форм-фактора 2280 с микросхемами, размещёнными на обеих её сторонах.
Здесь не предусмотрено никаких особых средств охлаждения, которые любят громоздить на свои накопители другие производители, из-за того, что почти сто процентов материнских плат с поддержкой PCIe 4.0 имеют собственные системы охлаждения для M.2-слотов.

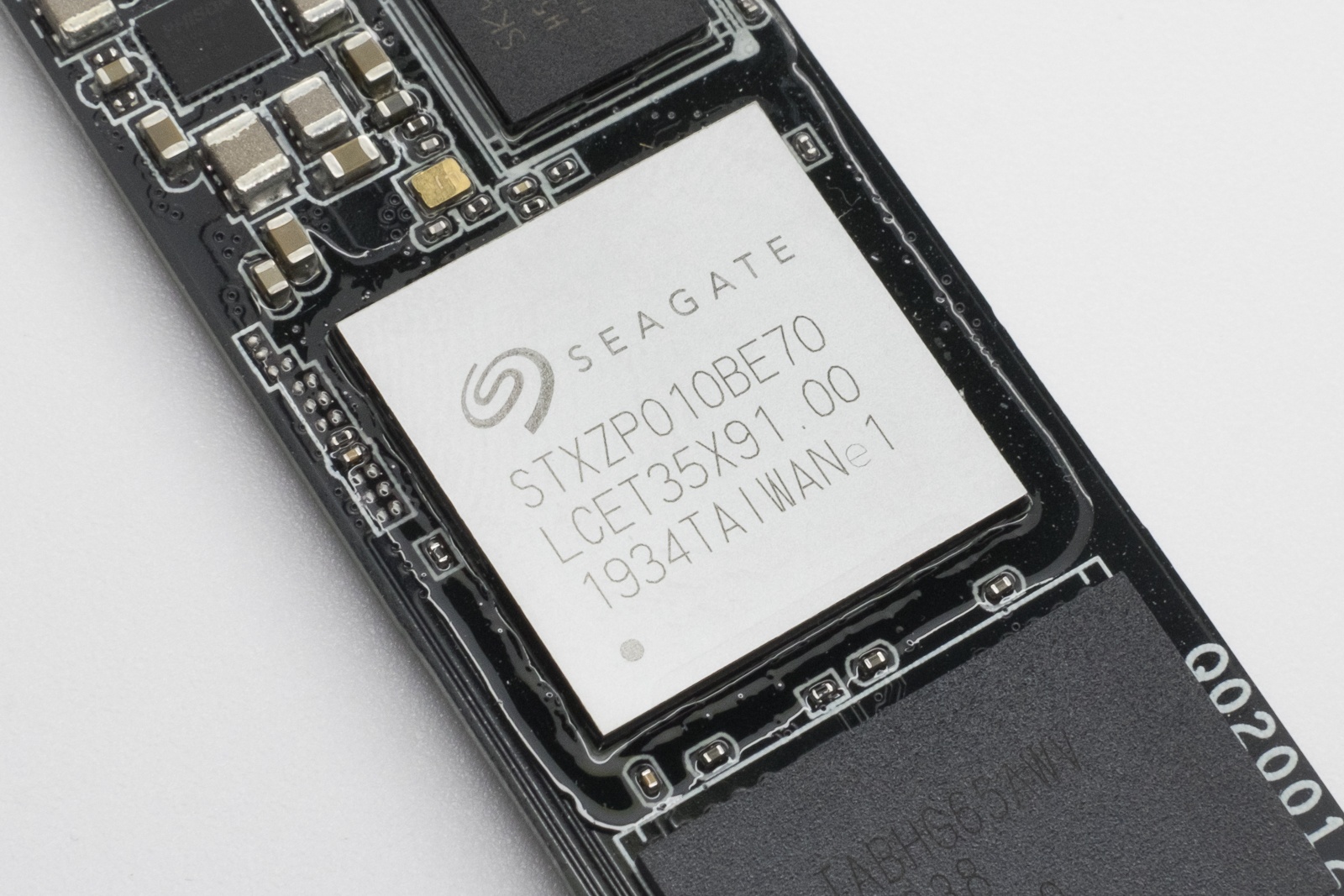

В остальном накопитель похож на другие продукты на базе контроллера Phison PS5016-E16, но с заметным отличием – на микросхеме контроллера нанесена маркировка Seagate. Это связано с тем, что контроллеры для FireCuda 520 тоже закуплены не на открытом рынке, а сделаны по спецзаказу. Впрочем, для конечного пользователя это значит не так много, а вот что действительно важно, так это использование видоизменённой микропрограммы, в которой заложены определённые оптимизации, отличающие накопитель Seagate от других SSD с аналогичной аппаратной начинкой.
Понятно, что микропрограммой вряд ли можно как-то существенно изменить скоростные характеристики контроллера, тем не менее кое-что она позволяет. Например, FireCuda 520 может похвастать реализацией динамического SLC-кеширования, в то время как накопители на контроллерах Phison, выпускавшиеся ранее, пользовались статическим SLC-кешем довольно ограниченного объёма. Новый подход позволяет записывать на FireCuda 520 с высокой скоростью гораздо большие объёмы информации.
Работает это очень просто: любые поступающие на накопитель данные записываются в TLC-флеш-память в очень быстром однобитовом SLC-режиме. Перевод использованных таким образом ячеек в TLC-состояние выполняется либо потом, когда пользователь уже не обращается к накопителю, либо по мере необходимости, если в процессе записи пул чистых ячеек исчерпывается. Иными словами, треть свободного на FireCuda 520 места можно непрерывно заполнить с максимальной скоростью, потом же производительность снизится. Но стоит немного подождать, как треть от оставшегося свободного места вновь можно будет использовать в скоростном режиме.

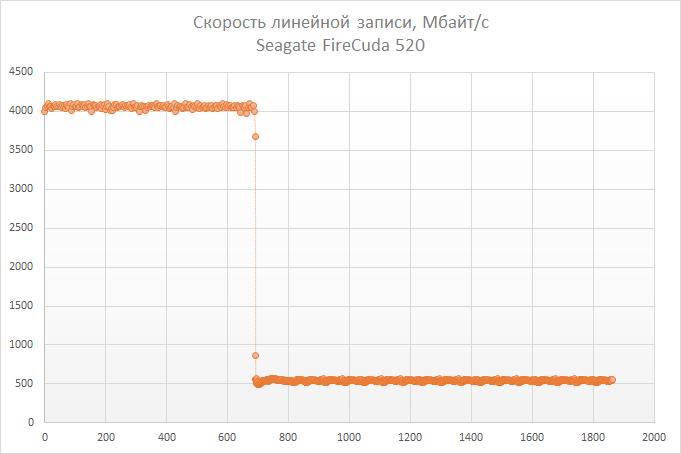

Вот, например, как выглядит график линейной записи на чистый на FireCuda 520 ёмкостью 2 Тбайт.
На первые 667 Гбайт запись осуществляется со скоростью 4,1 Гбайт/с, затем скорость радикально снижается до 0,53 Гбайт/с, но стоит понимать, что при обычном использовании накопителя с таким его поведением вы не столкнётесь – для этого нужно долго и непрерывно записывать огромные массивы информации.

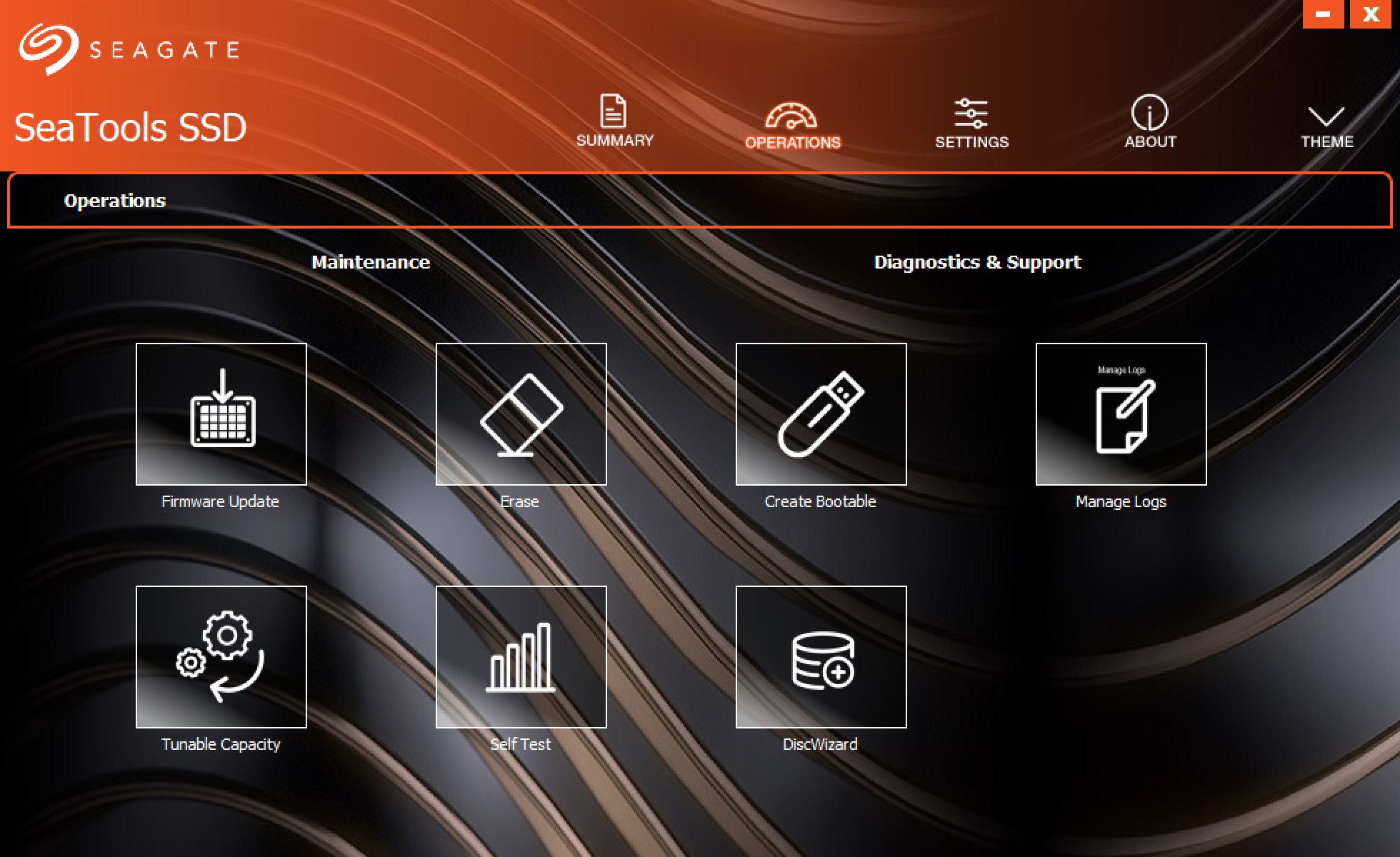

Помимо микропрограммы FireCuda 520 интересен ещё и комплектным ПО. Фирменная утилита SeaTools SSD куда удобнее для мониторинга состояния SSD, чем сторонние программы. Кроме того, она позволяет обновлять прошивку, тестировать работоспособность и выполнять некоторые дополнительные операции вроде расширенной диагностики или Secure Erase.
Также стоит упомянуть, что владельцы FireCuda 520 могут скачать с сайта Seagate программу DiscWizard для гладкой миграции с прошлых дисковых накопителей с переносом всех данных и операционной системы.
И что, это правда быстро?
Остаётся подкрепить всё сказанное о преимуществах интерфейса PCI Express 4.0 и накопителя с его поддержкой какими-то практическими результатами. И с этим нет особой сложности, потому что FireCuda 520 действительно обладает заметно более высокой производительностью, которая накопителям прошлого поколения недоступна. Несмотря на то, что к контроллеру Phison PS5016-E16 есть вполне обоснованные претензии, связанные с тем, что в полной мере пропускную способность PCIe 4.0 он всё-таки не утилизирует, скоростные показатели Seagate FireCuda 520 заведомо выше, чем у накопителей для PCIe 3.0.

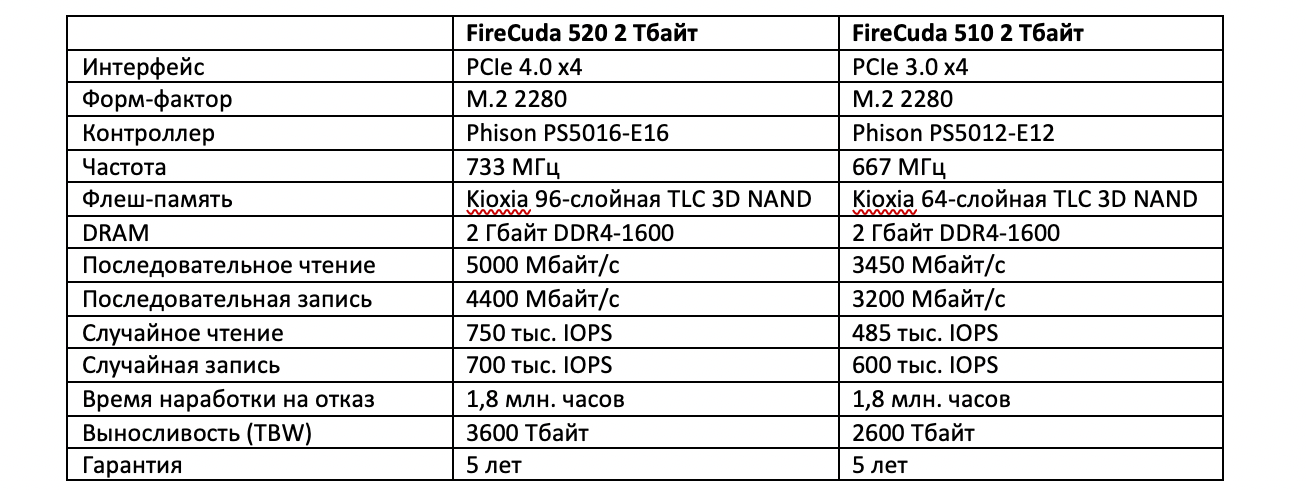

В следующей таблице характеристики Seagate FireCuda 520 сопоставляются с характеристиками FireCuda 510 – прошлой флагманской модели NVMe SSD Seagate, которая рассчитана на интерфейс PCIe 3.0 x4. Для примера сравнение ограничено самыми вместительными и скоростными вариантами SSD ёмкостью по 2 Тбайт, но, если сравнивать между собой модификации других ёмкостей, картина получится примерно такой же.
Впрочем, паспортные характеристики – дело одно, а реальная жизнь – другое. Поэтому мы просто взяли два эти накопителя – FireCuda 520 2 Тбайт и FireCuda 510 2 Тбайт – и сравнили в тестах.
FireCuda 520 2 Тбайт
FireCuda 510 2 Тбайт

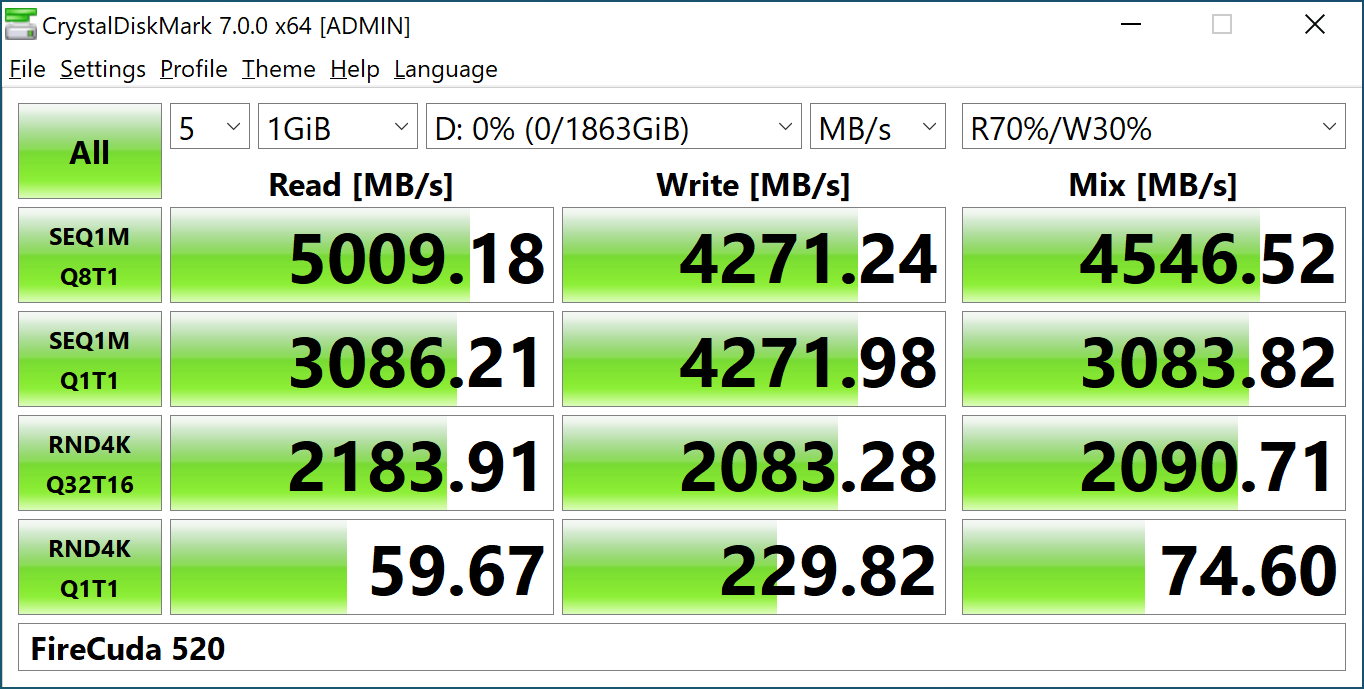

Результаты CrystalDiskMark требуют некоторых комментариев. Новый PCIe 4.0 SSD оказался заметно быстрее предшественника по линейным скоростям: преимущество доходит почти до полуторакратного размера и прослеживается как при глубоких, так и при минимальных очередях запросов. Превосходит FireCuda 520 прошлую версию NVMe SSD Seagate и при мелокоблочных операциях, хотя здесь такого же впечатляющего прорыва не наблюдается: всё упирается в то, что логика контроллера осталось старой. Таким образом, FireCuda 520 будет блистать прежде всего при последовательных нагрузках. Что же касается операций с произвольными блоками небольшого размера, то интерфейс PCI Express 4.0, естественно, из накопителя на базе флеш-памяти что-то похожее на Optane сделать не может.

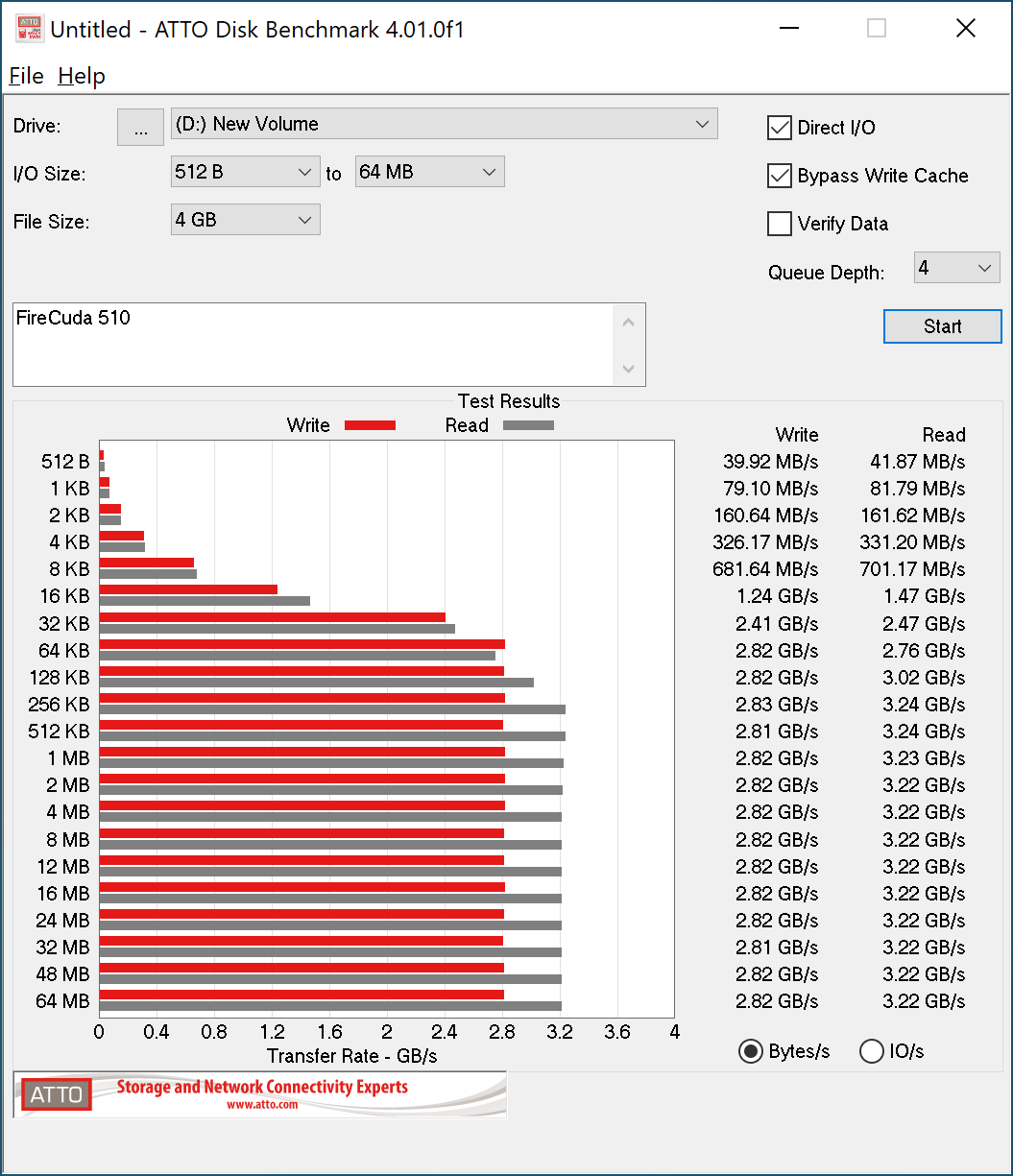

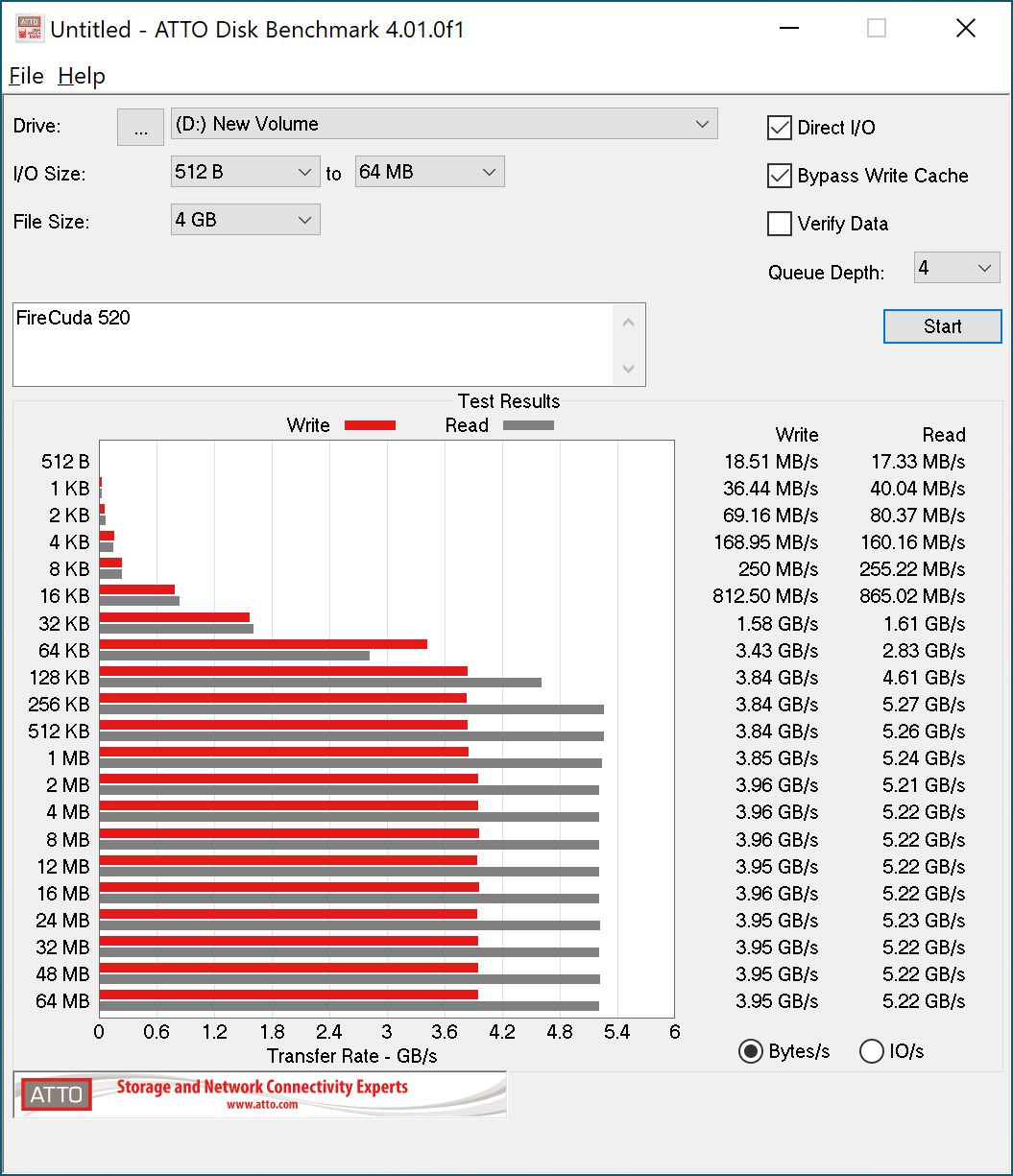

Но тот факт, что высокоскоростные линейные операции – очень мощный козырь FireCuda 520, отрицать невозможно. Подробнее это видно в результатах ATTO Disk Benchmark: как только блоки, которыми происходит обмен данными, приобретают объём 128 Кбайт и более, угнаться за FireCuda 520 становится невозможно даже в теории (на это не способен даже Optane), поскольку скорости обмена данными выходят за предел, установленный пропускной способностью интерфейса PCIe 3.0 x4.
FireCuda 520 2 Тбайт
FireCuda 510 2 Тбайт

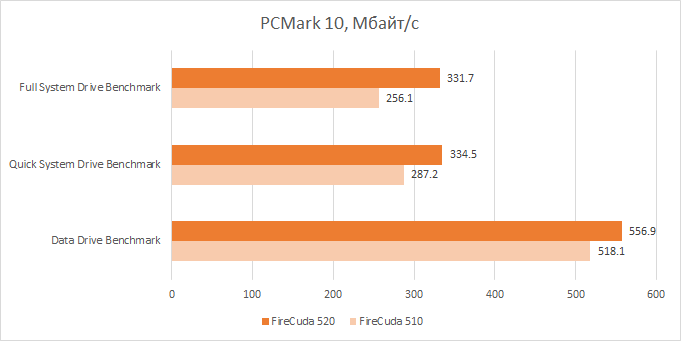

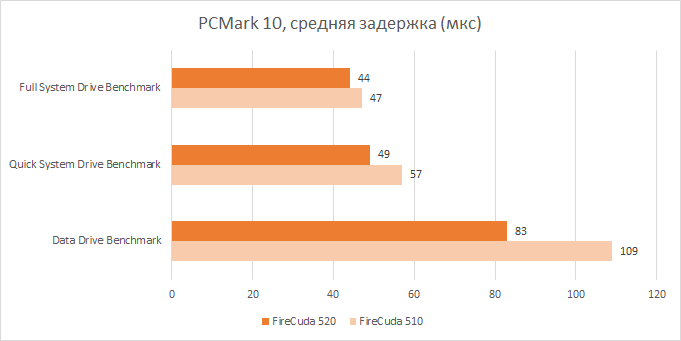

В синтетических тестах всё получается более чем убедительно, но что в реальной жизни? Ответить на этот вопрос может PCMark 10 – в нём есть сценарии, которые воспроизводят типичную нагрузку на накопители при повседневной работе пользователя.
И в этом случае FireCuda 520 оказывается быстрее своего предшественника на величину до 30 %. Причём это преимущество выражается не только в росте скоростей дисковых операций, но и в заметном снижении времени реакции дисковой подсистемы. Такая закономерность прослеживается при использовании SSD в качестве единственного и универсального накопителя (см. Full System Drive Benchmark). И в том случае, когда SSD играет роль исключительно системного диска, на котором установлена ОС и ПО (см. Quick System Drive Benchmark). И даже тогда, когда SSD отдан под «файлопомойку» (см. Data Drive Benchmark), хотя такое, честно говоря, бывает очень нечасто.

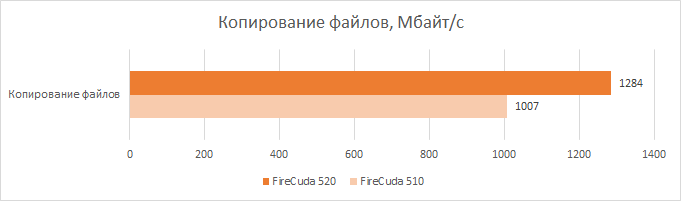

Преимущества в скорости FireCuda 520 легко проследить при обычном копировании файлов. На диаграмме ниже приводятся результаты теста DiskBench при копировании внутри накопителя рабочей директории с разными файлами общим объёмом порядка 20 Гбайт. Конечно, такого прироста, как в синтетических тестах, здесь не наблюдается, но свои дополнительные 25-30 % к производительности переход на PCIe 4.0 даёт без вопросов.

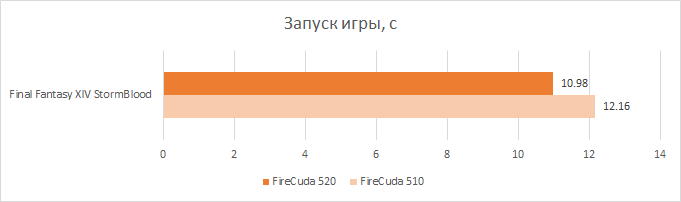

Для разнообразия можно посмотреть и на то, насколько быстрее PCIe 4.0-накопитель позволяет загружать игровые приложения. Для примера ниже приведено время загрузки уровня в Final Fantasy XIV StormBlood (выбор именно этой игры обусловлен встроенными в неё удобными средствами мониторинга). Здесь выигрыш, который обеспечивает FireCuda 520 на фоне FireCuda 510, составляет секунду с небольшим, что не столь значительно, но всё равно ощутимо.
Зато при нагрузках, свойственных рабочим станциям, PCI Express 4.0, что называется, must have. Дело в том, что компьютеры, нацеленные на профессиональное создание контента, оснащаются очень мощными многоядерными процессорами и быстрой памятью. И в этом случае узкие места в системе легко могут возникать в дисковой подсистеме. Например, раньше многие профессионалы, работающие с видео, предпочитали собирать RAID-массивы из SSD-накопителей, а теперь они могут удовлетворить свои потребности, выбрав FireCuda 520, который принимает данные со скоростями свыше 4 Гбайт/с в одиночку.

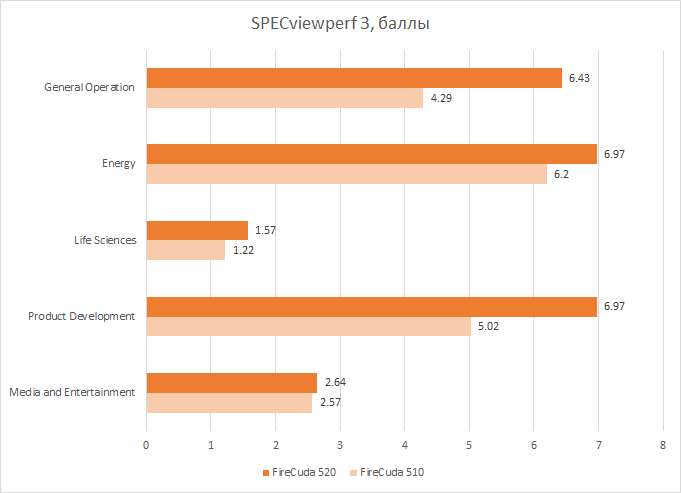

Все эти рассуждения нетрудно подкрепить результатами теста SPECworkstation 3, который очень явно показывает значимость накопителя с современным интерфейсом: FireCuda 520 справляется с тяжёлыми профессиональными сценариями дисковой нагрузки в среднем на 22 % быстрее по сравнению с FireCuda 510.
Но особое внимание стоит обратить на показатели General Operation (обычная скорость работы с файлами при архивации и копировании, а также при разработке ПО) и Product Development (показывает скорости работы в CAD/CAD системах и при решении задач вычислительной гидродинамики). Здесь заложенный в FireCuda 520 потенциал раскрывается особенно убедительно.
Резюме
Приведённых примеров достаточно, чтобы сомнений в том, что PCIe 4.0-накопители действительно позволяют получить более высокую производительность и лучшую отзывчивость при решении ресурсоёмких задач, не оставалось. Поэтому, строя высокопроизводительную систему на многоядерных процессорах AMD Ryzen 3000 или Threadripper 3000, пренебрегать использованием наиболее современных NVMe SSD явно не следует. Seagate FireCuda 520 может здесь стать подходящим выбором: ничего быстрее в магазинах совершенно точно на данный момент нет.
Естественно, PCIe 4.0-накопитель обойдётся немного подороже, чем тот же FireCuda 510, но причины этого хорошо понятны. А самое главное, что цена на FireCuda 520 вполне рыночная, ведь этот SSD стоит почти одинаково с альтернативными PCIe 4.0-накопителями авторства производителей третьего эшелона.
Пара слов о тестовой платформе: Тестирование производительности выполнялось в системе на базе процессора Ryzen 9 3900X, основанной на материнской плате ASRock X570 Creator и оснащённой 16 Гбайт DDR4-3200 SDRAM (16-16-16-32). Операционная система Windows 10 Professional 1909 со стандартным NVMe-драйвером Standard NVM Express Controller 10.0.18362.1.
