МГЛ (ДРИ) для освещения в квартире или рабочем месте, основы и выбор + обзор ламп на 35Вт - 1

Хочу вам рассказать о «самой слабой», ну почти самой слабой лампе МГЛ, доступной в свободной продаже. Лампы лучше выбирать «стандартной мощности» они (почти)всегда есть в наличие в (интернет)магазинах - 35/70/150Вт (остальное "экзотика" - могут быть проблемы с ЭПРА и/или лампами).

Честный индекс цветопередачи CRI >80(теплые) / >90(холодные). Присутствуют все видимые человеком цвета 380-780нм. Примерная яркость ламп (незначительно различается от бренда, ЦТ, методов измерения): 35Вт ~3400лм, 70Вт ~6800лм, 150Вт ~14000лм.

Выбираем лампы брендов Osram/Philips/GE аббревиатура (HCI/CDM/CMH) формфактора (T/TC) только керамическая горелка.

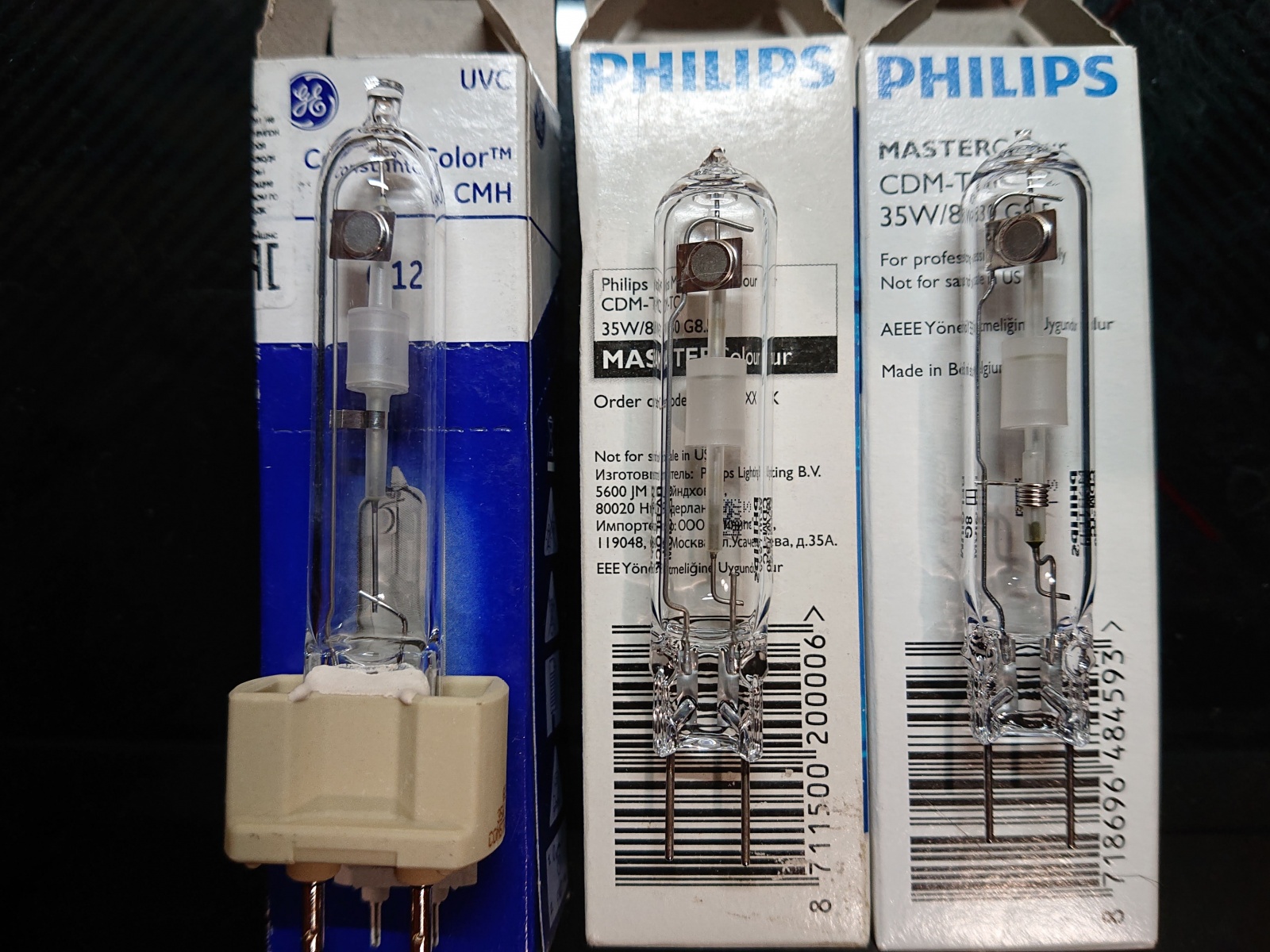

T – цоколь G12 (слева) - по факту G8.5 вклеена в другой цоколь, TC – цоколь G8.5, они не совместимы с патронами от обычных «галогенок» можете не пробовать впихать невпихуемое, единственный вариант это изобретать «своими руками» (например клемники) т.к. в свободной продаже я не смог найти патронов к лампам без покупки светильника. Светильники к ним производят направленного света, что не нужно в быту. Для переделки хорошо подходят потолочные "блины" - (стекло и метал) и светильники "шары" под "галогенку".

МГЛ (ДРИ) для освещения в квартире или рабочем месте, основы и выбор + обзор ламп на 35Вт - 2

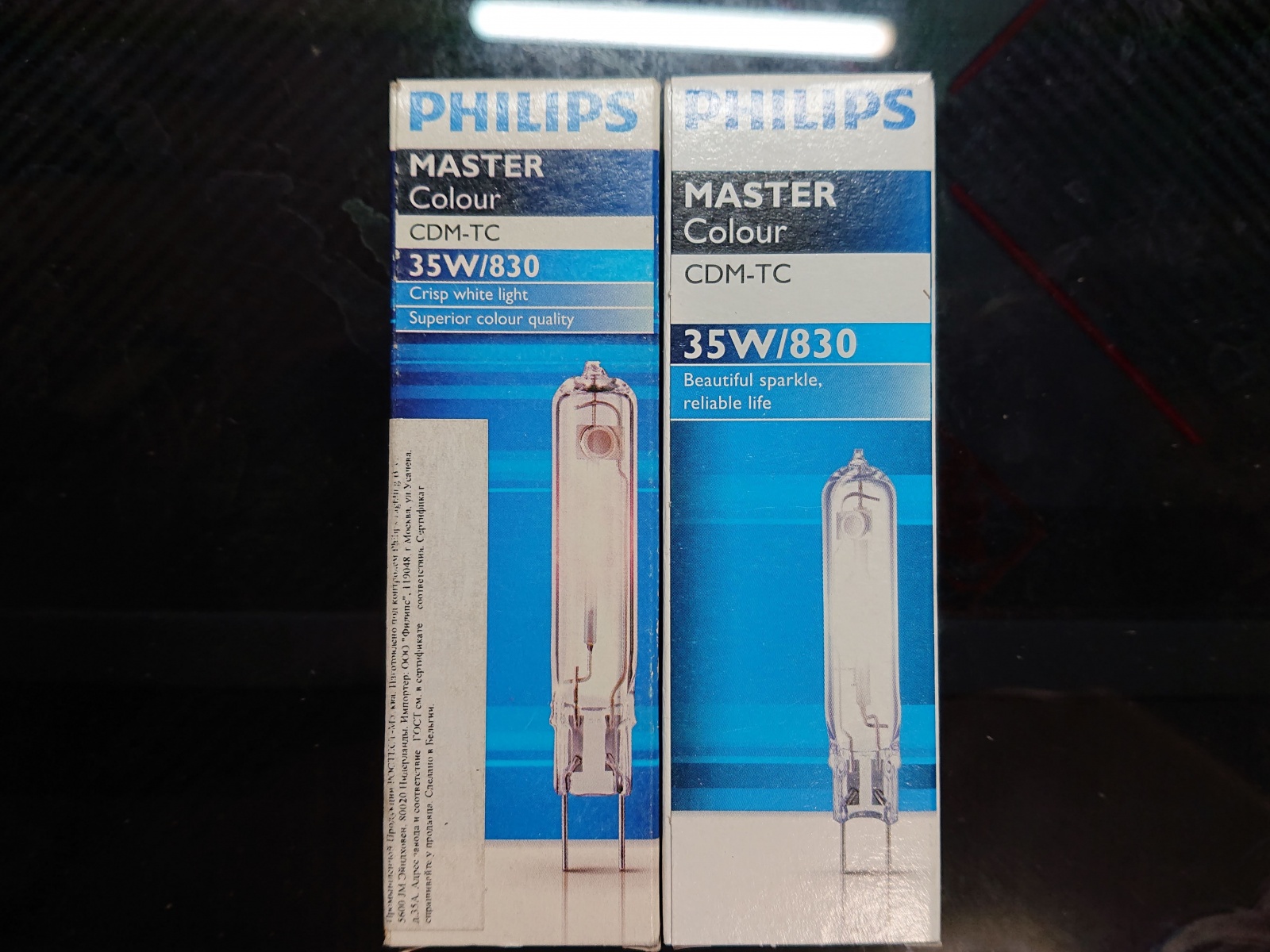

Важная информация: я так и не смог узнать ни у одного продавца эту информацию, только смог найти в старом печатном буклете от Philips, в чем разница между почти одинаковыми лампами. Хотя я примерно догадывался об этом, смотря как они запускаются.

Лампы бывают двух типов для использования только с электронным ПРА и «универсальные» с электромагнитным или электронным ПРА. Отличаются наличием разрядника, (справа) у «универсальных». Единственный минус «универсальных» при их использовании с ЭПРА – шипящий звук 1-2 секунды (во время высоковольтного "поджига") при включении/перезапуске.

МГЛ (ДРИ) для освещения в квартире или рабочем месте, основы и выбор + обзор ламп на 35Вт - 3
МГЛ (ДРИ) для освещения в квартире или рабочем месте, основы и выбор + обзор ламп на 35Вт - 4
МГЛ (ДРИ) для освещения в квартире или рабочем месте, основы и выбор + обзор ламп на 35Вт - 5

Лампы подключаются к сети через ПРА:

  1. есть электромагнитные (дроссель+система розжига ИЗУ+конденсатор) - не рассматриваю в статье - лампы на них мерцают, имеют меньший световой поток, быстрее выходят из строя, да и лишние 2-3кг на люстре не добавляют оптимизма.

  2. и электронные ПРА - рассматриваю только от известных брендов, которые легко найти в продаже Osram/Philips (они взаимозаменяемые). Важно: провод от ЭПРА к лампе не должен быть больше 1,5 метра - делал 2 работало нормально (думаю производители перестраховываются).

    • ЭПРА устроены довольно сложно, в них используется микроконтроллер для слежения за работой лампы (Osram PTI построен на микроконтроллере osram 209-657 и микросхеме osram 2115107). ЭПРА отключат неисправную лампу, при превышении напряжения уйдут в защиту, не будут "добивать" горячую лампу постоянным перезапуском и прочее. И самое главное, дают относительно мягкий старт, но иногда случается может случится fail - например отвалиться контакт во время запуска лампы (самый тяжелый режим для нее) и колба будет вся "уделана" ртутью, остатками солей и прочими "веществами". Лампа конечно "оживет" и очистится потом, но разгораться и "стабилизироваться в цветах" будет заметно дольше ~5-7 минут.

МГЛ (ДРИ) для освещения в квартире или рабочем месте, основы и выбор + обзор ламп на 35Вт - 6

вот так ей не повезло, так же выглядит лампа которая пережила свой век > 20 000 часов, светят они уверенно только в ir диапазоне, а по яркости видимого света - больше похожи на ночник :)

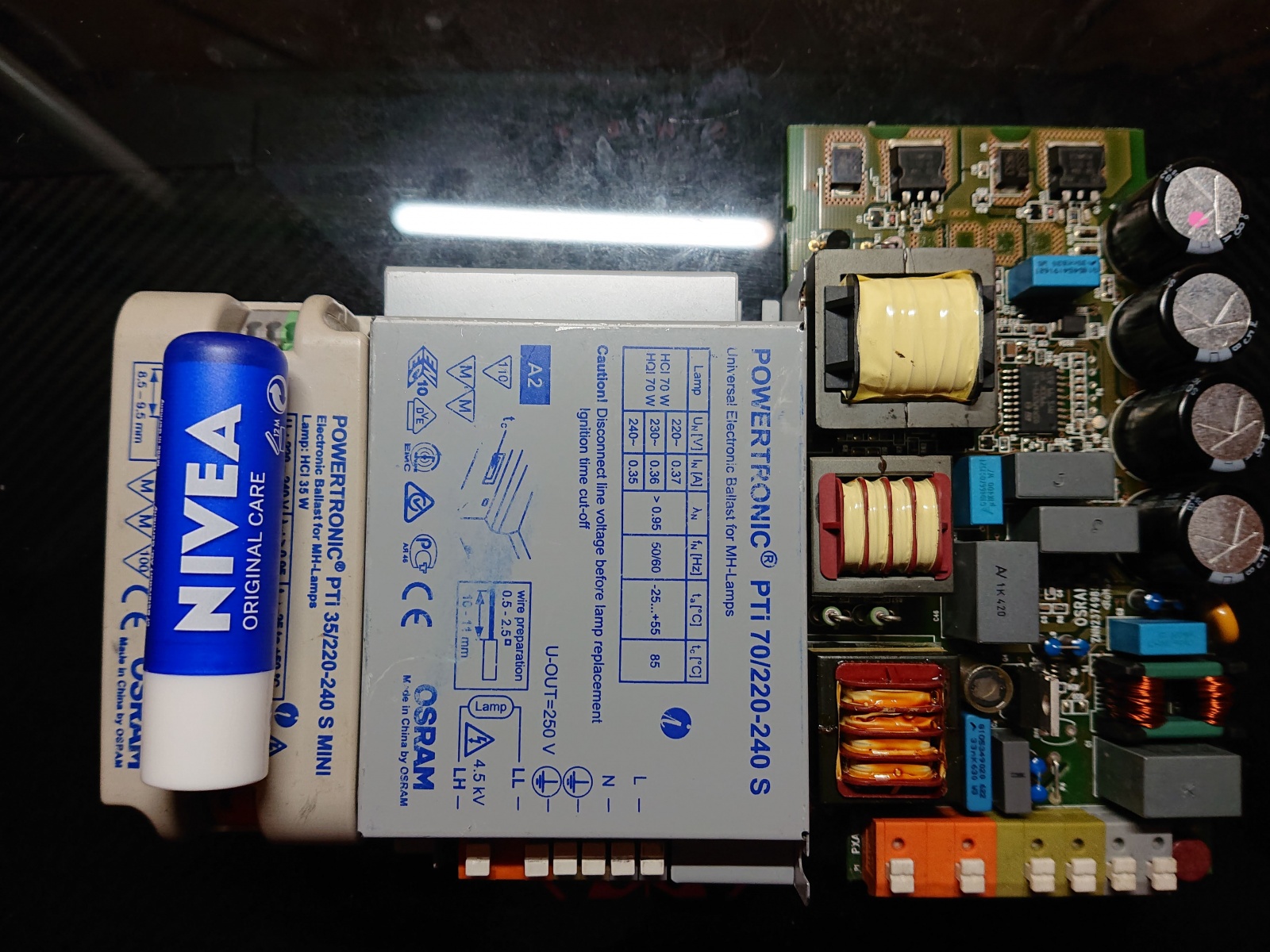

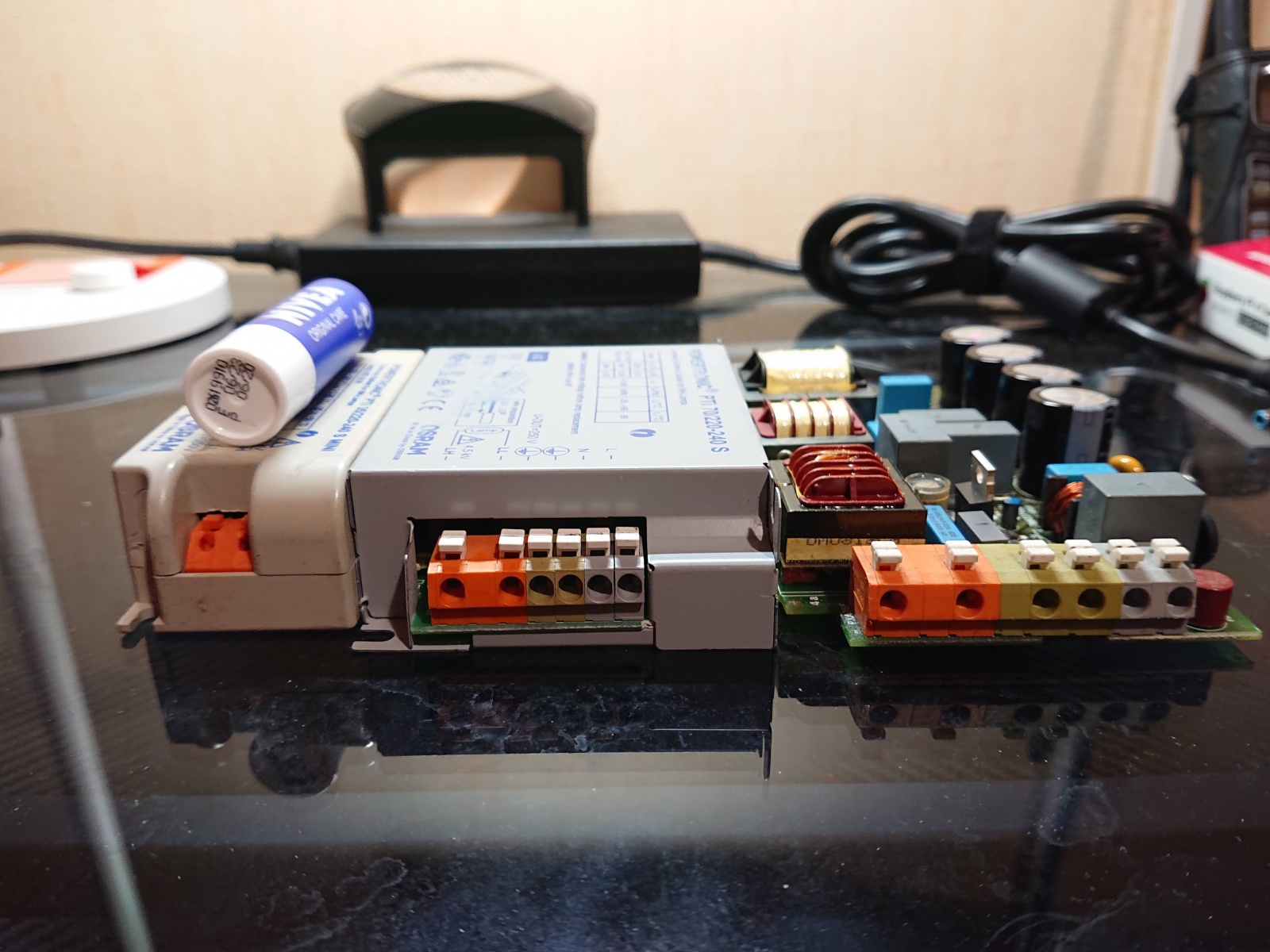

Размер ЭПРА Osram 35/70/150Вт (с открытым корпусом) (у Philips примерно совпадают). Для сравнения размеров - гигиеническая помада.

С cosf тоже все хорошо, заявлен он 0.95 Robiton PM3 - показывал PF = 100

МГЛ (ДРИ) для освещения в квартире или рабочем месте, основы и выбор + обзор ламп на 35Вт - 7
МГЛ (ДРИ) для освещения в квартире или рабочем месте, основы и выбор + обзор ламп на 35Вт - 8

Как я говорил в прошлой статье МГЛ запускается не сразу, а через 1 минуту - набирает 70% яркости и к 2 минутам стабилизируется свет и 100% яркость (полный цикл запуска заснял на видео)

Данные лампы нельзя сразу перезапустить после выключения. Но есть 2 варианта решения данной проблемы:

  1. параллельно соединить 2 лампы - стартует одна, случайным образом - вторая останется холодной и запустится при переключении света.

  2. "горячий" перезапуск, требует не 5000 вольт, как при обычном запуске, а 50 000 вольт и очень сильно сокращает ресурс лампы - используется в "автоксеноне" - да - там (почти)обычная МГЛ на 35Вт с только с кварцевой горелкой (более дешевая (устаревшая) технология).

Что произойдет если выключить лампу и сразу включить ее

Далее я подождал 5 минут (остывают лампы 7-15 минут зависит от мощности)

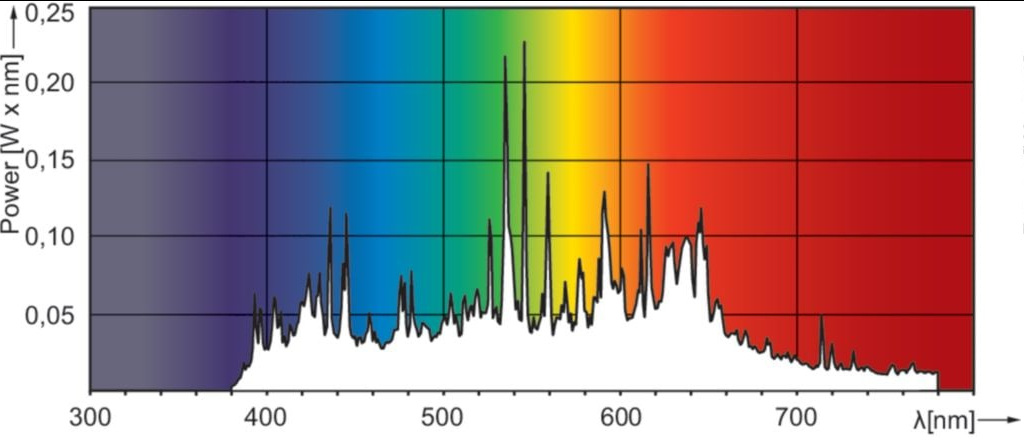

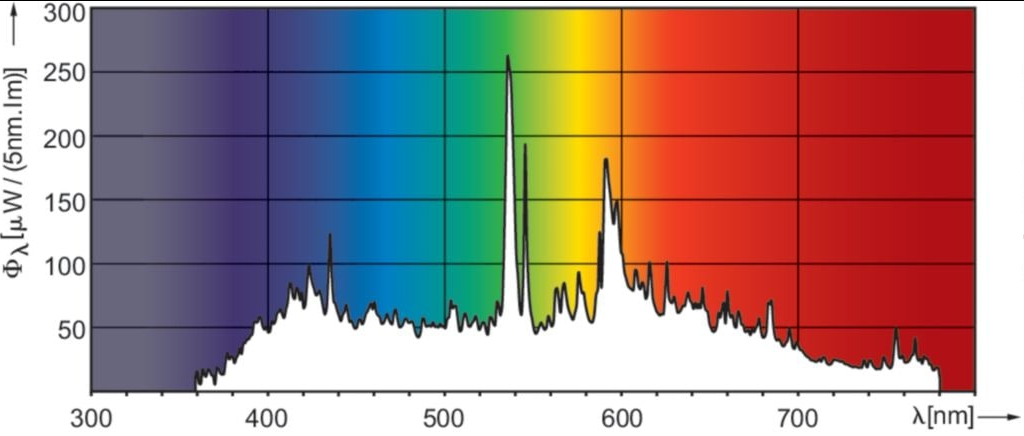

Почему лучше выбирать лампы не "elite", смотрим спектр - у "обычной" (верхний рисунок) - он ровнее, а цвета предметов под лампой elite - больше похожи на рекламный клип телевизора Samsung :) Привел для "холодных" 942, на них больше "пиков" видно, на "теплых" похожая история. Хотя опять же - дело вкуса, может кто любит более яркие цвета...

МГЛ (ДРИ) для освещения в квартире или рабочем месте, основы и выбор + обзор ламп на 35Вт - 9
МГЛ (ДРИ) для освещения в квартире или рабочем месте, основы и выбор + обзор ламп на 35Вт - 10

Немного про даташиты к лампам и красивые и не очень цифры.

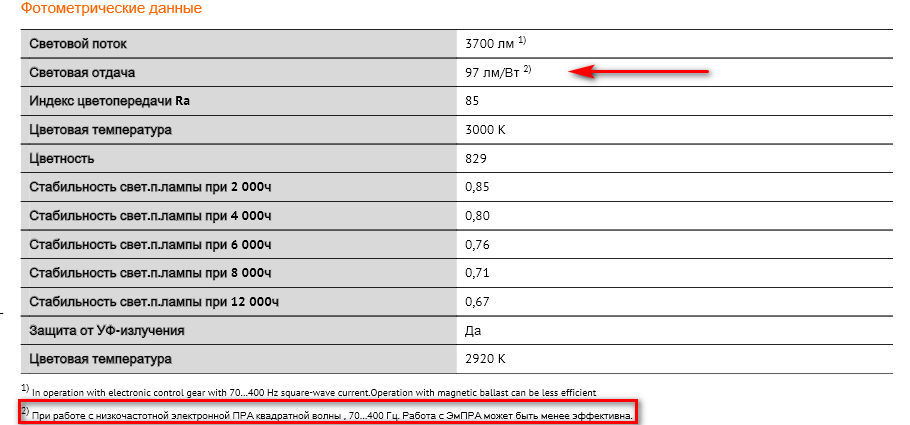

Нужно учесть один нюанс, Philips измеряет показатели для электромагнитного балласта, тогда как Osram для электронного (см скрин из даташита)

МГЛ (ДРИ) для освещения в квартире или рабочем месте, основы и выбор + обзор ламп на 35Вт - 11

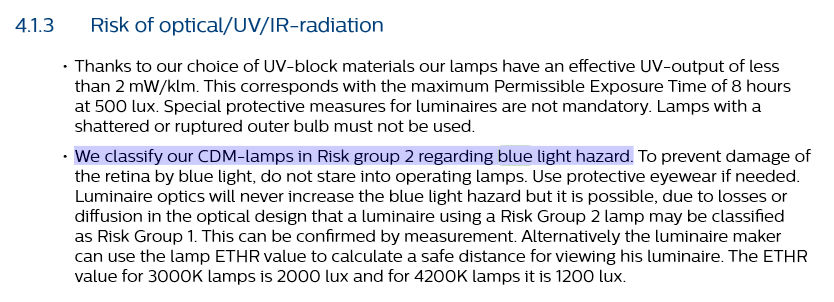

Так же нашел интересный пункт, который никогда не видел у светодиодов...

МГЛ (ДРИ) для освещения в квартире или рабочем месте, основы и выбор + обзор ламп на 35Вт - 12

Дополнительный материал

Каталог от Philips

Даташиты на лампы Philips

Даташиты на лампы Osram

Даташиты на ЭПРА Osram

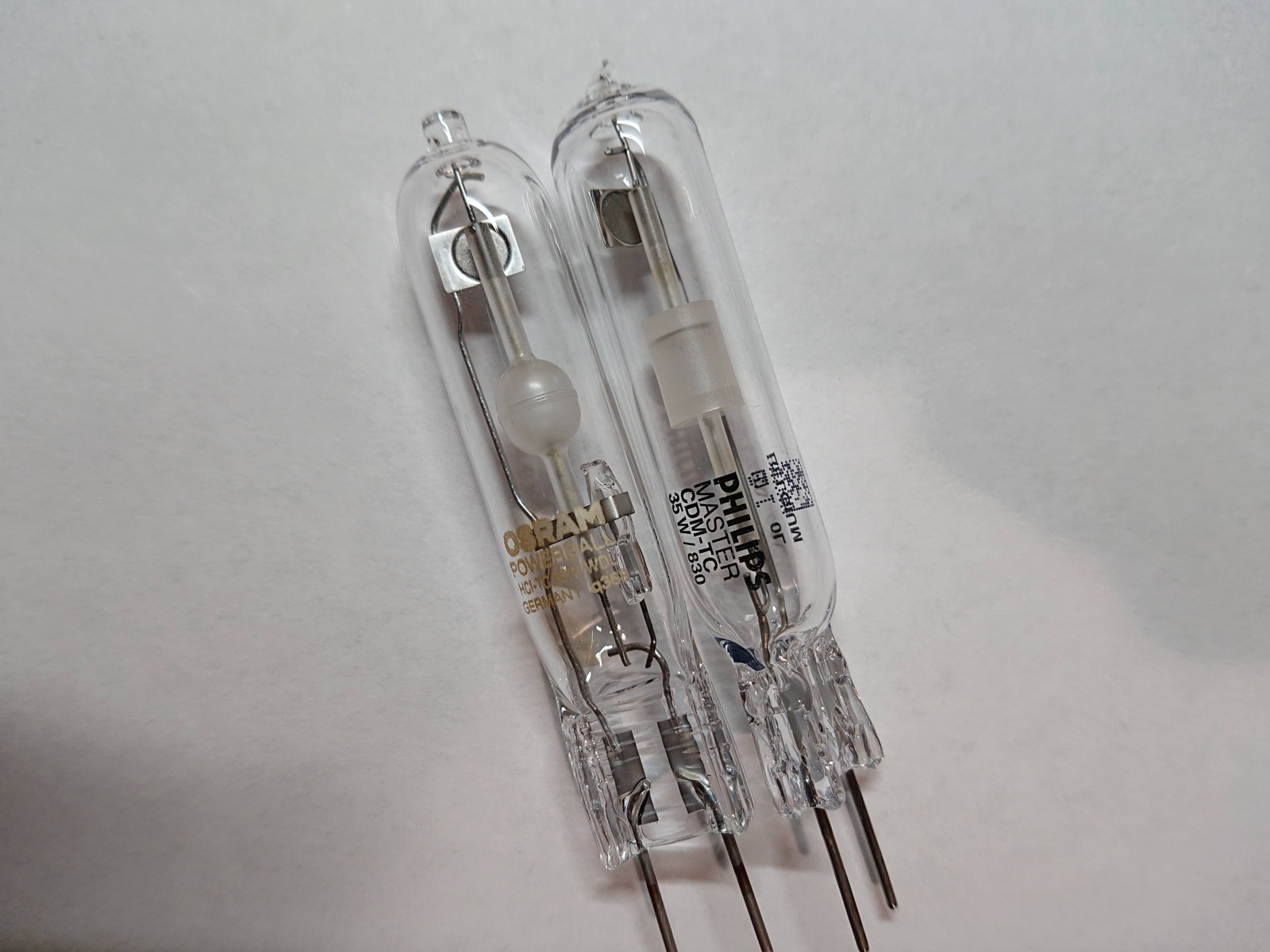

Фотография лампы Osram HCI TC 35Вт (круглая горелка) и Philips CDM TC 35Вт, из личного наблюдения - мне больше нравится Philips, у них "стабильнее" цветовой поток за выработкой более 5000 часов.

МГЛ (ДРИ) для освещения в квартире или рабочем месте, основы и выбор + обзор ламп на 35Вт - 13

P.S. лютый "колхоз" по переделыванию офисного светильника
