Насколько важно иметь совершенный код в программе для ее быстрой и качественной работы? Настолько же важно для ДВС тратить меньше энергии там, где этих затрат можно избежать.
Прошлая статья из-за упрощений вызвала вопросы критического характера у части хабра-людей. В этой я попробую ответить на них подробнее как и обещал, а так же раскрыть один из основных принципов ДВС последних десятилетий упомянутый в статье «Эволюция развития автомобильных двигателей с начала 90-х годов.»
Агрегаты с гибкой характеристикой срабатывания
в ДВС.
Первым, и наверно самым известным примером повышения гибкости характеристик в ДВС стали гидрокомпенсаторы, обеспечившие отказ от теплового зазора и более плавную работу клапанов.
Саморегуляция и плавность работы гидравлики так же использовалась и в других узлах и агрегатах ДВС.
Например гидронатяжители цепи обеспечили те же преимущества что и толкатели, но наиболее ярким примером триумфа гидравлики можно считать систему Fiat MultiAir.
Двигатель, как и машина, где устанавливается данная система уникальны сами по себе, поэтому остановимся лишь на отдельных моментах.
Так из видео видно, что пока гидравлическим способом открывается только клапан впуска, но далее я покажу что и на клапан выпуска так же есть воздействие в другой системе, связанной с полным управлением процесса закрытия клапанов. Поэтому фактически гидравлика на сегодня уже способна управлять практически всеми процессами в ГБЦ. Поразительно, но при всей сложности системы ее работа является оправданием-примером перспектив следующего этапа — электро клапанов.
Есть правда и компромиссный вариант от koenigsegg
Следующий пример — регулируемый маслонасос уже можно считать скорее давно ожидаемой доработкой, чем техническим прорывом.
Как видно сложность работы тут оправдана оптимизированным диапазоном работы.
Последующий «гидравлический» пример — система впрыска, где происходили действительно революционные изменения.

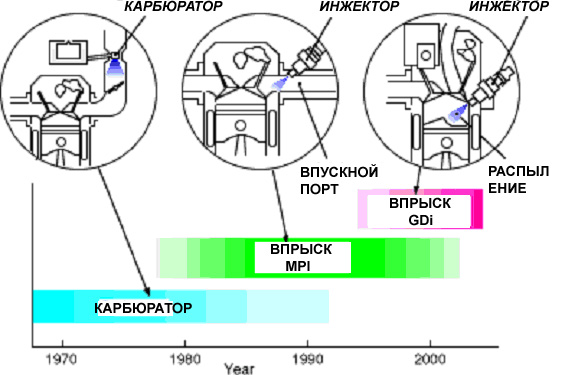

Начнем пожалуй с того факта что переход от моно-впрыска к распределенному, а далее к непосредственному у бензиновых моторов затронул целый ряд характеристик.
Таких, как давление впрыска, время цикла впрыска и цену на это оборудование (последнее наверно самый очевидный момент).
Давление впрыска — при разных режимах работы двигателя может быть от 3 до 11 МПа.
Время цикла впрыска может изменятся (а иногда впрыск может проходить за один рабочий такт до нескольких раз).
Прямой впрыск способен обеспечить шесть вариантов смешивания топлива.
— послойное распределение смеси;
— гомогенная смесь;
— гомогенно-обедненная смесь;
— гомогенно-послойное распределение смеси;
— двойной впрыск для защиты двигателя от детонации;
— двойной впрыск для разогрева нейтрализатора.
Цена последнего вида впрыска считается самой высокой для бензиновых ДВС (поэтому не случайно появления комбинированных систем впрыска).
Одним из возможных вариантов удешевления прямого впрыска являются форсунки Orbital.
Принцип работы тут такой — воздух к воздушным жиклерам поступает в сжатом виде от специального компрессора при давлении 0,65 МПа. Давление топлива составляет 0,8 МПа. Сначала срабатывает топливный жиклер, а затем в нужный момент и воздушный, поэтому в цилиндр, мощным факелом впрыскивается топливно-воздушная смесь в виде аэрозоля.
Форсунка, установленная в головке цилиндра рядом со свечой зажигания, впрыскивает топливно-воздушную струю непосредственно на электроды свечи зажигания, что обеспечивает ее хорошее воспламенение.
Ford Sci ( Smart Charge injection), Mitsubishi GDI (Gasoline Direct Injection), VW FSI (Fuel Stratified Injection), HPi (High Pressure Injection), Mersedes Benz CGI, Renault IDE, SCC (Saab Combustion Control. Отличительной особенностью системы является интеграция свечи зажигания и инжектора в один модуль(SPI). С помощью сжатого воздуха топливо попадает напрямую в блок цилиндров и тут же воспламеняется.) — все эти системы различные варианты прямого впрыска.
У дизельных моторов различия в топливной аппаратуре стали менее значимы, так как они изначально были с прямым впрыском. Тут рост давления впрыска был попутным фактором, и больше сказывалось улучшенное управление процессами. Механические форсунки у дизеля сейчас практически везде заменены на электромеханические. У «дизелей» как и у бензиновых с прямым впрыском так же присутствует «многоимпульсный режим» ( впрыск за один цикл от 1 до 7 раз).
Главное противостояние в дизель-технологиях впрыска идет между индивидуальными насос-форсунками и системой Common Rail.
Еще одним значимым изменением в системе впрыска стало увеличение количества и качества датчиков используемых для коррекции впрыска. Система управления двигателем<на данный момент имеет все больше данных для обработки и коррекции напрямую, а не разными обходными путями, как это было ранее.
На ранних этапах становления электронных систем управления двигателем процесс ручной настройки впрыска через ЭСУД напоминал работу с Big Data. И там, и там в принципе не знаешь точно конечный результат в начале процесса, но все же надеешься нащупать «золотое дно». При ручной настройке впрыска рассчитывать приходилось только на опыт и интуицию, чтоб получить нужный результат.
В системе зажигания преобразования так же прошли в сторону повышения мощности и точности работы.
Контактное зажигание с одной катушкой сменило бесконтактное (с одной, а далее с двумя катушками), а итогом развития стали индивидуальные катушки зажигания на каждом цилиндре.
небольшая отсылка к предыдущей статье — есть так же и две катушки зажигания на весь мотор, которые из-за особенностей работы дают искру два раза за цикл (причем одна искра проходит в цилиндре не в такте зажигания).
Электро генерация так же стала экономнее, так одним из итогов развития стал отключаемый генератор.
Принцип работы тут следующий — когда машина замедляется, генератор включается на максимальный режим работы. При последующем ускорении… отключается до определенных пределов, которые зависят от ряда параметров. Такой режим работы позволяет распределять нагрузку лучше, так как при торможении двигателем дополнительное сопротивление оказывает генератор, а при ускорении он наоборот — снимает нагрузку с ДВС.
Генератор с муфтой INA.
Кондиционер с помощью то же с помощью отключаемой муфты стал экономнее. Теперь он не нагружает вал «холостой» работой компрессора.
Турбина как элемент изначально мало подверженный усложнению все же стала «гибче».
Но не всегда выхлопные газы выходят в «трубу», иногда часть из них «возвращается» обратно в камеру сгорания.
Работа этой системы позволяет регулировать температуру в камере сгорания за счет рециркуляции выхлопных газов (Бывают системы с охлаждением выпускных газов, и без, при рециркуляции).
Последним «невозможным» преобразованием на данный момент можно считать цикл Homogeneous Charge Compression Ignition (HCCI).
Смысл данной технологии объединить 2 типа сгорания топлива в одном моторе. При применении этого цикла становится возможным сжигать смесь бензина как с помощью свечи, так и по «дизельному» (с помощью сжатия).
Агрегаты потерявшие механическую связь с ДВС.
Под это определение первым подпадает бензонасос.
В большинстве современных инжекторных автомобилей этот агрегат, как правило, размещен в бензобаке, имеет незначительные различия по конструкции… и полностью лишен какой-либо механической связи с ДВС. Правда сейчас уже даже в качестве тюнинга научились ставить электрический бензонасос даже на карбюраторные машины.
Эффективность его работы выросла, особенно после того как стали устанавливать системы без «обратки» (подачи топлива по обратному каналу в бензобак).
Следующий чисто электрически «связанный» элемент — дроссельная заслонка, которая традиционно всегда была связана с педалью газа, но теперь это «независимый» от педали элемент.
Дело в том что с точки зрения работы различных взаимосвязанных систем в двигателе не всегда нужно напрямую воздействовать на заслонку и прямая связь тут скорее помеха, чем помощь. Поэтому в силу многих причин разделение на педаль газа (Потенцио́метр) и заслонку с электроприводом вполне оправданно. Определенную роль во внедрении электро-дросселя так же сыграли и нормы токсичности выхлопа.
Последующей системой потерявшей «связи» стала система охлаждения.
Про электро-вентилятор охлаждения думаю уже все знают (хотя ранее в 90-х было еще такое понятие как привод через вязкостную муфту вентилятора охлаждения).
Замена вискомуфты на электровентилятор и сейчас актуальна.

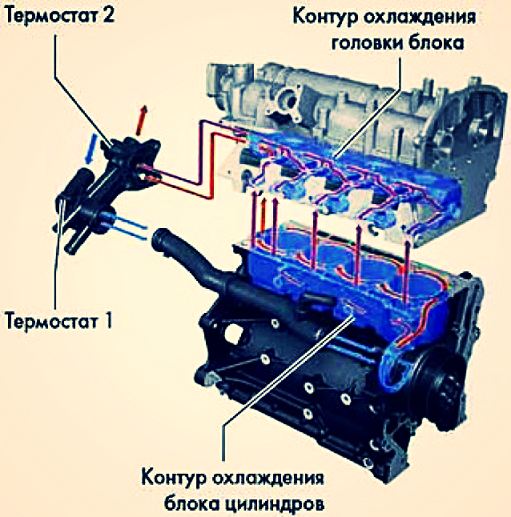

А вот про наличие 2 контуров охлаждения отдельно для ГБЦ и блока цилиндров?
Все это «приправлено» тем что термостаты тут более «шустрые» т. е. То же потерявшие прямую физическую взаимосвязь за счет внедрения электрической составляющей (поэтому быстродействие тут зависит уже не столько от воздействия температуры на рабочий расширяющийся элемент, а от работы нагревающего элемента внутри).
Разделение контуров на ГБЦ и Блок цилиндров позволило поддерживать различную температуру охлаждающей жидкости в них. В отличие от стандартной, в двухконтурной системе охлаждения обеспечивается температура в головке блока цилиндров в пределе 87°С, в блоке цилиндров – 105°С.
Так как в контуре головки блока цилиндров должна поддерживаться более низкая температура, то в нем циркулирует больший объем охлаждающей жидкости (порядка 2/3 от общего объема). Остальная охлаждающая жидкость циркулирует в контуре блока цилиндров.
При запуске двигателя оба термостата закрыты. Обеспечивается быстрый прогрев двигателя. Охлаждающая жидкость циркулирует по малому кругу контура головки блока цилиндров: от насоса через головку блока цилиндров, теплообменник отопителя, масляный радиатор и далее в расширительный бачок. Данный цикл осуществляется до достижения охлаждающей жидкостью температуры 87°С.
При температуре 87°С открывается термостат контура головки блока цилиндров и охлаждающая жидкость начинает циркулировать по большому кругу: от насоса через головку блока цилиндров, теплообменник отопителя, масляный радиатор, открытый термостат, радиатор и далее через расширительный бачок. Данный цикл осуществляется до достижения охлаждающей жидкостью в блоке цилиндров температуры 105°С.
При температуре 105°С открывается термостат контура блока цилиндров и в нем начинает циркулировать жидкость. При этом в контуре головки блока цилиндров всегда поддерживается температура на уровне 87°С.
Последним достойным упоминания можно назвать электро-помпу BMW. Решение «электрофицировать» водяной насос рискованное, так как требует не малых энергозатрат, и наверно поэтому не встречается пока у большинства остальных автопроизводителей. Применяется электрическая помпа на двигателях N52: E60, E61, E63, E64, E65, E66, E87, E90, E91.
Помимо непосредственно навесного оборудования связанного с работой ДВС, механическую связь потерял гидроусилитель… став в некоторых случаях электрогидроусилителем, и в максимуме — электроусилителем.
«Гибкие» в зависимости от оборотов...
В предыдущей статье был вопрос — «а может ли работать 4-х клапанный ДВС без части клапанов, или вообще без них?»
Ответ прост — не только может, но и работает (правда есть нюансы).
Технология Twinport от Опель позволяет обходиться и 3-мя в режиме частичных нагрузок.
Причина такой частичной работы кроется в снижении наполняемости цилиндра воздухом при частично открытой дроссельной заслонке при небольшой нагрузке на двигатель. Эту проблему частично решает рециркуляция выхлопных газов (EGR), но немецкие инженеры посчитали что этого недостаточно. Для увеличения скорости воздушного потока они решили «заткнуть» один впускной клапан заслонкой (на фото справа), что позволило закрутить поток воздуха и увеличить его скорость.
В итоге применение Twinport экономит 6% топлива на двигателе объемом 1.6 л. В общем совместно с EGR экономия может доходить до 10%.
Подобная система применяется Opel и на двигателях с прямым впрыском топлива.

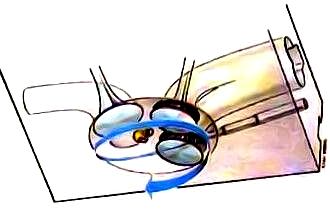

на рено шафран для создания завихрения в цилиндре использовали форсунку впрыска воздуха в камере сгорания.
Впрыск воздуха улучшает процесс сгорания на малых оборотах, оптимизируя сгорание топлива, что обеспечивает экономию топлива от 8 до 14 %.
Занимательно, но факт что впрыск воздуха в последствии еще использовался в выпускном тракте для улучшения экологии выхлопа холодного двигателя, а в суперкаре Koenigsegg Jesko сжатый воздух так же впрыскивается в выпускной тракт чтобы… раскрутить турбину для устранения турболага.
Следующая система более радикально подходит к вопросу деактивации клапанов.
Принцип схож с big.LITTLE
В одном моторе, при полном отключении клапанов в нескольких цилиндрах, появляется возможность получить меньший рабочий объем для экономии топлива.
Volkswagen cylinder deactivation technology
Audi A1 Sportback 1.4 TSI при 4 цилиндровом моторе способен с помощью системы отключения цилиндров «превращаться» при оборотах 1400 до 4000 об/мин (частичная нагрузка) в двухцилиндровый!
Honda Variable Cylinder Management
Был и отечественный аналог подобной системы.
Профессор П. И. Андрусенко в 1967 году предложил более простой способ регулировки мощности ДВС — отключение отдельных рабочих циклов. В 1996 году совместно с «АвтоВазом» это метод рекламировался на выставке в Детройте.
Принцип работы идеи профессора простой, надо лишь отключать подачу топлива в разные цилиндры, что и обеспечит получение необходимого количества энергии в данный момент. Реализуется это с помощью управления впрыском, а дроссельная заслонка во всем диапазоне изменения нагрузок мотора остается полностью открытой! (напомню что в системе BMW Valvetronic то же есть дроссельная заслонка, которая полностью открыта для повышения индикаторного К.П.Д., но там это «страховка» на случай выхода из строя системы).
Преимущества системы
— на режиме частичных нагрузок 20 — 23% с уменьшением токсичности в 2.5 — 4 раза.
— Расход топлива на холостом ходу сокращается в два раза.
Отличия от используемых сейчас.
— Количество отключаемых циклов может быть любым. Работа ДВС в данном режиме может быть оптимизирована по составу топлива в широком диапазоне оборотов и нагрузок.
— При регулировании мощности отключением цилиндров изменяется их температурный режим, так как они остаются незадействованными в течение длительного времени. При методе ДРЦ пропущенные циклы приходятся на различные цилиндры, поэтому они практически не успевают охлаждаться.
— Не требуется серьезных изменений конструкции ДВС.
Сдвиг фаз.
Следующая технология манипуляции работы клапанов — фазовращатели. Технология сдвига фаз с успехом улучшила идею 4-х клапанов, и по исполнению настолько простая что «добрались» и до моторов АвтоВаза.
Суть процесса состоит в том, чтобы изменять время открытия клапанов в цилиндре в зависимости от роста оборотов двигателя. Причина тут простая — сгорание топлива на более высоких оборотах происходит не так быстро, а значит нужно время для «продувки-открытия» клапанов выставлять раньше. Достигается это небольшим смещением распределительного вала с помощью гидроуправляемой муфты.
VVT-i
BMW VANOS
«дедушкой» сдвига фаз принято считать разрезную шестерню.
В основном разрезная шестерня используется в тюнинге и… при несовершенстве некоторых моторов так как позволяет установить «правильные» фазы открытия и закрытия клапанов.
Регулирование высоты подъема клапана.
Кроме сдвига, используется и еще одна «гибкая» технология — «подъем клапанов».
MITSUBISHI MIVEC
Honda VTEC
BMW Valvetronic
Variocam Porsche
Последним достижением ДВС на данный момент является изменяемая характеристика степени сжатия.
Примеры подобной системы от шведов
www.youtube.com/watch?v=PtvEFUqsw1A
и немецкий аналог…
По итогу развития эти системы так и не нашли применения, но вот Nissan
решил исправить ситуацию, и представил свой серийный вариант системы.
Несмотря на сложность этого мотора ему далеко до главного лидера по «гибкости» — гибридного привода Toyota Prius.
Сочетание совместной работы двигателя по циклу Аткинсона (Миллера) с электромотором дает недостижимый для обычных ДВС расход топлива, экологию выхлопа и КПД.
Таким образом развитие двигателей внутреннего сгорания пришло к закономерному итогу электрификации, и даже запустились процессы обратные всей тенденции развития моторов до этого момента.
P.S. — Период с начала 80-х по наше время смело можно назвать временем отсечения лишних затрат в ДВС. О параллельном процессе — миниатюризации ДВС (даунсайзинге) будет в следующей статье.
P.P.S. — Если у вас есть примеры-аналогии из it-сферы по перечисленным ДВС-технологиям можете написать ниже в комментариях (лучшее добавлю в статью).
Автор: GeorgKDeft
