В данной статье я расскажу как в приложениях Augmented reality по найденому расположению объекта в сцене построить 3D-пространство. Для этого необходимо получить две матрицы – проекционную (GL_PROJECTION) и модельную (GL_MODELVIEW) для работы, например, в OpenGL. Делать это мы будем средствами библиотеки OpenCV.
Недавно приходилось решать эту задачу, но ресурса, где просто поэтапно объяснялось как это сделать я не нашел (может плохо искал), а подводных камней в данной проблеме хватает. В любом случае, статья на хабре описывающая эту задачу не повредит.
<a rel="nofollow" name="habracut">
Вступление
Сам я — iOS программист, в свободное время занимаюсь разработкой собственного движка Augmented Reality. За базу взял OpenCV – библиотека с открытым кодом для компьютерного зрения.
Вообще, наиболее интересным предложением для мобильных устройств (iOS/Android) в данной области являются разработки компании Qualcomm.
Сравнительно недавно, они выпустили собственный AR SDK под именем Vuforia. При этом, пользование SDK является бесплатным как для разработки, так и для выкладывании приложения в магазин (AppStore, AndroidMarket), о чем гордо заявляет абзац Licensing. В то же время, они пишут что вы должны предупредить конечного пользователя, о том, что данное SDK может собирать некоторую анонимную информацию, и отправлять на сервера Qualcomm. Найти данный раздел можно по этой ссылке выбрав в правом меню Getting Started SDK -> Step 3: Compiling & Running… -> Publish Your Application. И плюс к этому, можете считать меня параноиком, но я на 90% уверен, что когда их SDK наберет определенный процент популярности, они скажут “Все, халява закончилась, платите бабки”.
Поэтому, считаю разработку собственного движка не пустой тратой времени.
Собственно, к делу!
Теория

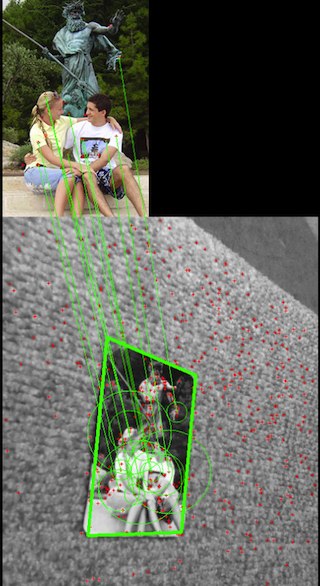

Считаем, что к этому моменту вы внедрили OpenCV в ваш проект (как?), и уже написали метод распознавания объекта в кадре поступающем с камеры. То есть, примерно такая картинка у вас есть:
Теорию по данному вопросу можно найти во многих источниках. Основные ссылки я привел внизу. Стартовым ресурсом является страничка документации OpenCV, хотя вопросов по прочтению останется много.
В двух словах, для построения 3D пространства по найденой 2D гомографии, нам нужно знать 2 матрицы:
- Внутрення матрица (intrinsic matrix), или матрица камеры – эта матрица состоит из параметров камеры – фокальное расстояние по двум осям (fx, fy) и координата центра фокуса (cx, cy).
Структура данной матрицы:
- Внешняя матрица (extrinsic matrix), или матрица модели – это матрица растяжения, поворота и переноса модели. Она, собственно, однозначно задает положение объекта в пространстве. Структура:
,
где диагональные элементы отвечают за растяжение, остальные элементы r за поворот, и элементы t – за перенос.
Примечание: в целом, структура данной матрицы может варьироваться в зависимости от модели (уравнений преобразований координат). Например, в тот же OpenGL, передается матрица немного другой структуры, но ключевые элементы в ней всегда присутствуют.
Практика
На практике, для того чтобы OpenGL отрендерил 3D модельку поверх нашего объекта, нам нужно ему задать:
- Проекционную матрицу — GL_PROJECTION.
- Модельную матрицу — GL_MODELVIEW.
Примечание: В iOS вы можете использовать 2 версии OpenGLES – 1.1 и 2.0. Основное отличие – наличие шейдеров во второй версии. В обоих случаях, мы должны задать 2 матрицы, только в первом случае они задаются конструкцией типа:
glMatrixMode(GL_PROJECTION); glLoadMatrixf(projectionMatrix); glMatrixMode(GL_MODELVIEW); glLoadMatrixf(modelViewMatrix); А во втором, вы передаете их на вход шейдерам.
Далее, обусловимся что размер кадра, который вы получаете с камеры cameraSize = (width, height). В моем случае cameraSize=(640, 480).
Разберемся как строить каждую матрицу.
Проекционная матрица
Данная матрица строится на основе матрицы камеры. Как было показано выше, последняя состоит из определенных параметров камеры. В теории, можно высчитать эти параметры основываясь на технических характеристиках камеры, но на практике этого никто не делает.
Процесс нахождения параметров камеры называется ее калибрацией. В OpenCV написаны все необходимые функции для выполнения калибрации. Также, есть пример, который позволяет просто в «онлайне» откалибровать свою веб-камеру. Но нам же нужно откалибровать камеру на устройстве – iPhone/iPad/iPod. И здесь я пошел по пути описанном тут.
Калибровать камеру мы будем «оффлайн». Это означает, что мы сделаем снимки калибровачного шаблона (шахматной доски) камерой нашего устройства, перенесем фотографии на компьютер, и посчитаем параметры с этих фоток. Несколько моментов:
- Шаблон шахматной доски распечатайте на лист формата A4. Лист должен быть чистым, очень желательно чтобы принтер «не тек».
- Постарайтесь чтобы на снимках лист шахматной доски лежал ровно на поверхности – края были не загнуты, какие-либо изгибы листа отсутствовали. Для этого, можно приклеить его к картонке, либо просто положить на края тяжелые предметы, но чтобы они не закрывали вид шаблона.
- Снимки с камеры нужно перевести в размер cameraSize. Это не совсем очевидный шаг – например на iPhone 4, при распознавании я использую размер кадра камеры 640x480, а когда фоткаешь простой камерой и скидываешь на компьютер – получаешь фотки большего размера (2592x1936), я их сжимал до 640x480, и эти использовал в программе.
- Количество снимков шаблона должно быть 12-16 + сделаны с разных ракурсов. Лично я использовал 16 снимков, при этом изменение параметров построенных на 12 и на 16 хоть и не большое, но присутствует. Вообще, чем больше снимков, тем параметры точнее, а эта точность далее будет влиять на наличие/отсутствие сдвигов при построении 3D-объектов.
- Помимо матрицы камеры, на данном этапе мы находим коэффициенты искажения (distortion coefficients). В двух словах, эти коэффициенты описывают искажение картинки линзой камеры. Более подробно можно почитать в документации OpenCV и в Википедии. Что касается мобильных устройств, то у большинства камеры достаточно качественные, и эти коэффициенты сравнительно малы, поэтому их можно не учитывать.
Xcode проект программы для калибрации вы можете скачать тут. При этом у вас должен быть скомпилирован OpenCV. Либо же вы можете скачать скомпилированный фреймворк отсюда.
Сами фотографии, нужно положить в папку со скомпилированным бинарником, и переименовать по порядку.
Если все будет ок, вы получите 2 файла на выходе программы:
- Intrinsics.xml – тут будет построчно записана матрица камеры 3x3
- Distortion.xml – тут будут посчитанные коэффициенты.
Если на каких-то снимках шаблон не будет найден – попробуйте заменить эти снимки на другие, с лучшим освещением, возможно под менее острым углом к шаблону. OpenCV должен легко находить все внутренние точки шаблона.
Имея числа с данных файлов, мы можем построить матрицу проекции для OpenGL.
float cameraMatrix[9] = {6.24860291e+02, 0., cameraSize.width*0.5f, 0., 6.24860291e+02, cameraSize.height*0.5f, 0., 0., 1.}; - (void)buildProjectionMatrix { // Camera parameters double f_x = cameraMatrix[0]; // Focal length in x axis double f_y = cameraMatrix[4]; // Focal length in y axis (usually the same?) double c_x = cameraMatrix[2]; // Camera primary point x double c_y = cameraMatrix[5]; // Camera primary point y double screen_width = cameraSize.width; // In pixels double screen_height = cameraSize.height; // In pixels double near = 0.1; // Near clipping distance double far = 1000; // Far clipping distance projectionMatrix[0] = 2.0 * f_x / screen_width; projectionMatrix[1] = 0.0; projectionMatrix[2] = 0.0; projectionMatrix[3] = 0.0; projectionMatrix[4] = 0.0; projectionMatrix[5] = 2.0 * f_y / screen_height; projectionMatrix[6] = 0.0; projectionMatrix[7] = 0.0; projectionMatrix[8] = 2.0 * c_x / screen_width - 1.0; projectionMatrix[9] = 2.0 * c_y / screen_height - 1.0; projectionMatrix[10] = -( far+near ) / ( far - near ); projectionMatrix[11] = -1.0; projectionMatrix[12] = 0.0; projectionMatrix[13] = 0.0; projectionMatrix[14] = -2.0 * far * near / ( far - near ); projectionMatrix[15] = 0.0; } Несколько замечаний:
- Коэффициенты (cx, cy) матрицы камеры мы заменяем на центр нашего кадра. Тогда смещения 3D модели относительно объекта в кадре не будет. К такому же выводу пришел и автор поста (см. UPDATE: в конце статьи).
- Сами формулы получения матрицы проекции я взял отсюда. По сути, таким образом задается перспективная проекция, которая учитывает параметры нашей камеры и размер кадра.
- Представленная матрица камеры была получена мною для iPhone 4. Для других устройств матрица будет отличаться, хотя, я думаю, не намного.
Матрица модели
При построении данной матрицы мне помог вот этот вопрос в StackOverflow.
Благо, в OpenCV необходимые функции уже рализованы.
Итак, код:
float cameraMatrix[9] = {6.24860291e+02, 0., cameraSize.width*0.5f, 0., 6.24860291e+02, cameraSize.height*0.5f, 0., 0., 1.}; float distCoeff[5] = {1.61426172e-01, -5.95113218e-01, 7.10574386e-04, -1.91498715e-02, 1.66041708e+00}; - (void)buildModelViewMatrixUseOld:(BOOL)useOld { clock_t timer; startTimer(&timer); CvMat cvCameraMatrix = cvMat( 3, 3, CV_32FC1, (void*)cameraMatrix ); CvMat cvDistortionMatrix = cvMat( 1, 5, CV_32FC1, (void*)distCoeff ); CvMat* objectPoints = cvCreateMat( 4, 3, CV_32FC1 ); CvMat* imagePoints = cvCreateMat( 4, 2, CV_32FC1 ); // Defining object points and image points int minDimension = MIN(detector->modelWidth, detector->modelHeight)*0.5f; for (int i=0; i<4; i++) { float objectX = (detector->x_corner[i] - detector->modelWidth/2.0f)/minDimension; float objectY = (detector->y_corner[i] - detector->modelHeight/2.0f)/minDimension; cvmSet(objectPoints, i, 0, objectX); cvmSet(objectPoints, i, 1, objectY); cvmSet(objectPoints, i, 2, 0.0f); cvmSet(imagePoints, i, 0, detector->detected_x_corner[i]); cvmSet(imagePoints, i, 1, detector->detected_y_corner[i]); } CvMat* rvec = cvCreateMat(1, 3, CV_32FC1); CvMat* tvec = cvCreateMat(1, 3, CV_32FC1); CvMat* rotMat = cvCreateMat(3, 3, CV_32FC1); cvFindExtrinsicCameraParams2(objectPoints, imagePoints, &cvCameraMatrix, &cvDistortionMatrix, rvec, tvec); // Convert it CV_MAT_ELEM(*rvec, float, 0, 1) *= -1.0; CV_MAT_ELEM(*rvec, float, 0, 2) *= -1.0; cvRodrigues2(rvec, rotMat); GLfloat RTMat[16] = {cvmGet(rotMat, 0, 0), cvmGet(rotMat, 1, 0), cvmGet(rotMat, 2, 0), 0.0f, cvmGet(rotMat, 0, 1), cvmGet(rotMat, 1, 1), cvmGet(rotMat, 2, 1), 0.0f, cvmGet(rotMat, 0, 2), cvmGet(rotMat, 1, 2), cvmGet(rotMat, 2, 2), 0.0f, cvmGet(tvec, 0, 0) , -cvmGet(tvec, 0, 1), -cvmGet(tvec, 0, 2), 1.0f}; cvReleaseMat(&objectPoints); cvReleaseMat(&imagePoints); cvReleaseMat(&rvec); cvReleaseMat(&tvec); cvReleaseMat(&rotMat); printTimerWithPrefix((char*)"ModelView matrix computation", timer); } Для начала нам нужно определить 4 пары точек объекта и соответствующего положения в кадре.
Точки положения в кадре – это вершины четырехугольника, описывающего (ограничивающего) объект в кадре. Получить данные точки, имея гомографию преобразования H, можно просто подействовав на крайние точки шаблона данной гомографией:
Относительно точек самого объекта есть пару моментов:
- Точки объекта задаются в 3D, а точки на кадре в 2D. Соответственно, если допустим мы зададим им не нулевое значение z, то начало координат на z будет сдвинуто относительно плоскости объекта на кадре. Проще понять из данных двух картинок:

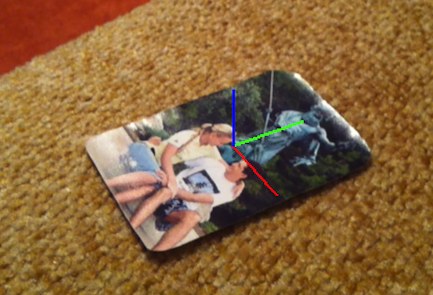

z = 1.0

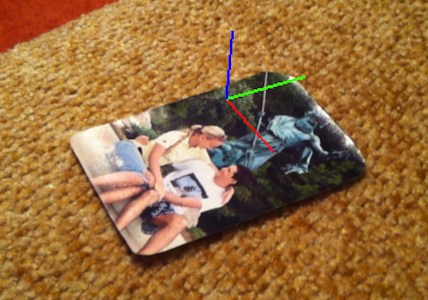

z = 0.0 - Также, точки объекта мы задаем так, чтобы дальше нам было удобно работать в данном 3D пространстве. Например, я хочу чтобы начало координат было прямо по центру шаблона, а единица длины равнялась половине меньшей стороны (в коде minDimension). В этом случае, мы не будем зависеть от конкретных размеров шаблона в пикселях, а 3D пространство будет отмасштабировано по меньшей стороне.
Сконструированные матрицы передаются функции cvFindExtrinsicCameraParams2. Она построит нам вектор поворота, и вектор переноса. Из вектора поворота нам нужно получить матрицу поворота. Это делается с помощью функции cvRodrigues2, предварительно немного преобразовав вектор поворота умножением второго и третьего элементов на -1. Далее, нам остается только сохранить полученные данные в модельную матрицу для OpenGL. При этом, матрица OpenGL должна быть транспонирована.
Все, удаляем временные объекты, и матрица модели получена.
Итого
Имея процедуру построения двух матриц мы можем смело создавать GLView, и рисовать там модельки. Замечу, что функция нахождения матрицы модели выполняется не более 10 миллисекунд на iPhone 4, то есть ее использование не понизит FPS вашего распознавания значительно.
Спасибо за внимание.
