Простые эксперименты с микроконтроллером STM32F103 («Голубая таблетка»)

Многие приобрели «голубую таблетку» на попробовать. Но из-за сложности программирования данная вещь оказалась где то на полке, до лучших времен.

Будем считать, что «лучшие времена» — наступили.

Что необходимо для экспериментов:

• Аппаратные средства
• Программное обеспечение

Аппаратные средства

Все используемые детали / компоненты можно приобрести на aliexpress.com

• Конечно, в первую очередь сам контроллер.«Голубая Таблетка»
• адаптер USB-UART
• Кабель Micro-USB
• набор проводов для соединения компонент между собой

Для более быстрой, по сравнению с UART загрузкой «прошивки» и отладки программ рекомендуется использовать программатор ST-Link V2

Программное обеспечение

• STM32 Flash loader demonstrator (UM0462)
• STM32 Virtual COM Port Driver (usb vcp)
• STM32 ST-LINK utility
• www.embitz.org Среда разработки
• MIOC — программа - конфигуратор, создание шаблона прошивки.
• эмулятор терминала terraterm

Что такое модуль

Модуль это совокупность аппаратной и программной частей. Аппаратная часть — «таблетка» STM32F103C8T6, программная часть — «шаблон прошивки», созданный при помощи программы MIOC Данная программа — OpenSource.

Порты микроконтроллера

У микроконтроллера есть выводы или ножки. Часть из них это питание микроконтроллера, часть имеют специальное назначение (например Reset ), часть — интерфейс ввода/вывода общего назначения (англ. general-purpose input/output, GPIO).

Порты объединены в группы ( A; B; C... ). Каждая группа содержит до 16 портов, пронумерованных от 0 до 15. В итоге нумерация портов выглядит как PA0, PA1,…

Порты служат для связи между компонентами модуля, к примеру микропроцессором и различными периферийными устройствами. Порты могут выступать как в роли входа, в роли выхода и как двунаправленные.

На плате «таблетки» нанесена маркировка портов.

GPIO — Интерфейс ввода/вывода общего назначения

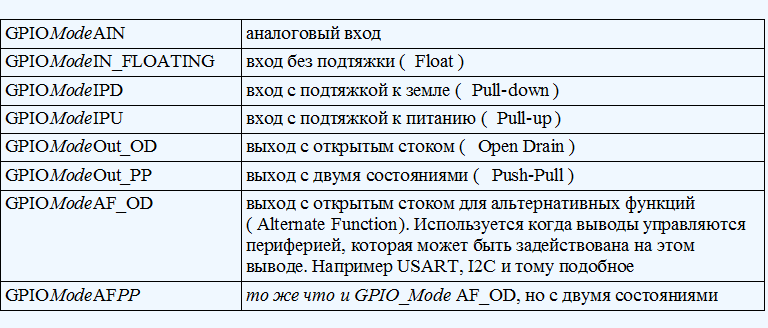

В модуле IO основные типы портов представлены в таблице:

В качестве датчиков, исполнительных механизмов будем использовать различные устройства от Arduino.

Программа MIOC ( Module Input-Output Configurator )

С помощью данной программы создаем / конфигурируем шаблон прошивки (проект для Embitz; Keil) модуля IO. Программа установки не требует. Скачали, запустили. С помощью данной программы создаём глобальные переменные, которые будем использовать в своих прошивках. Переменные могут быть ассоциированы с портами.

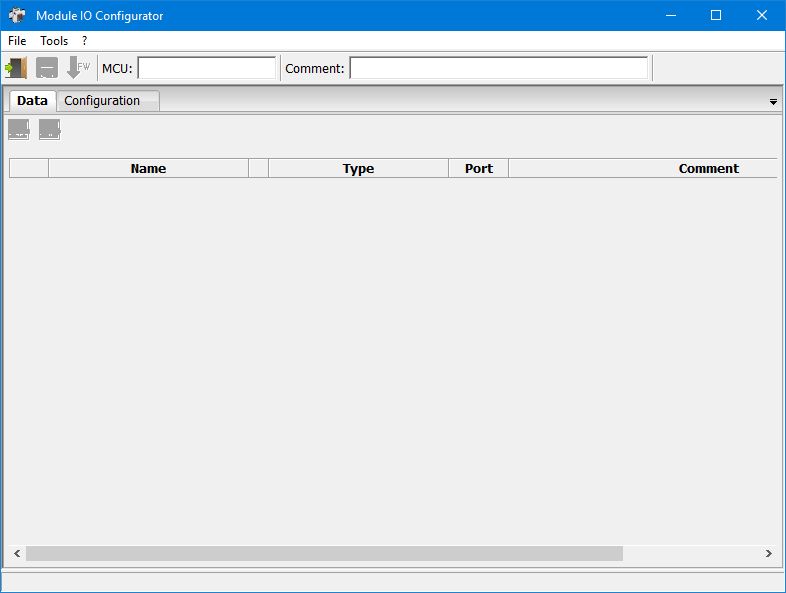

Окно первого запуска:

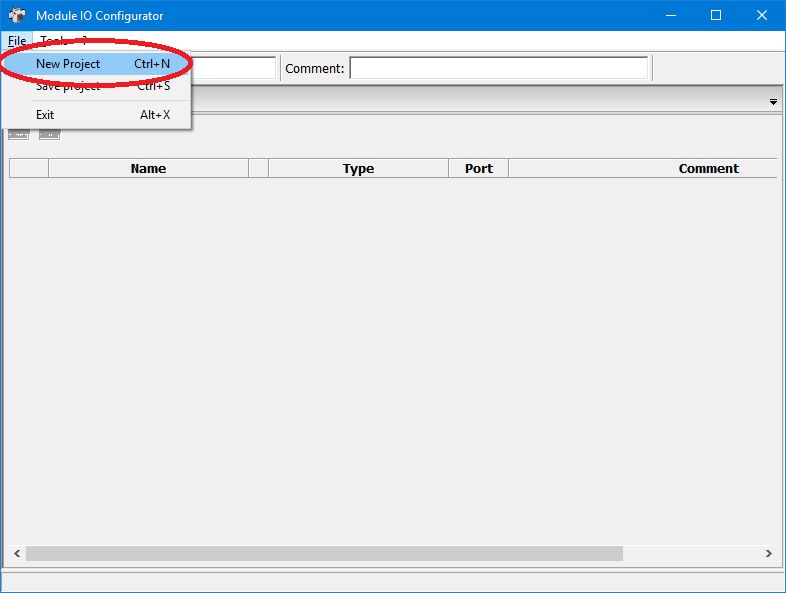

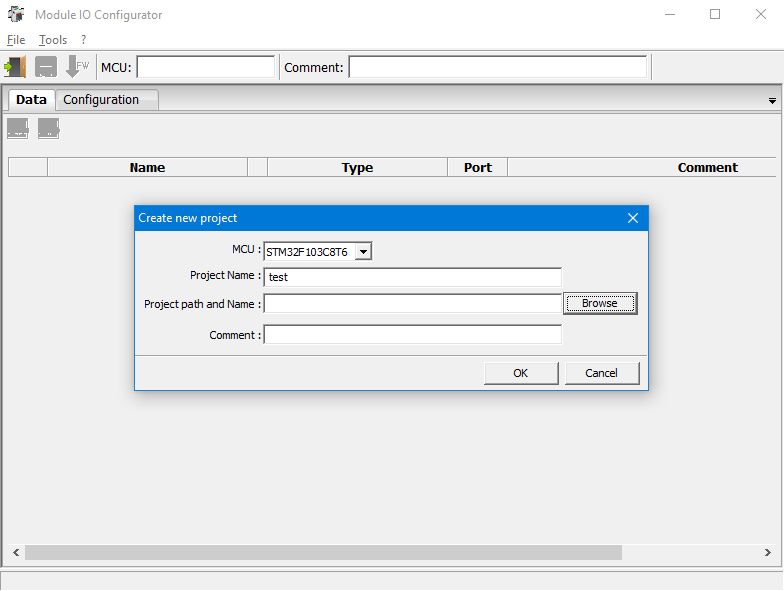

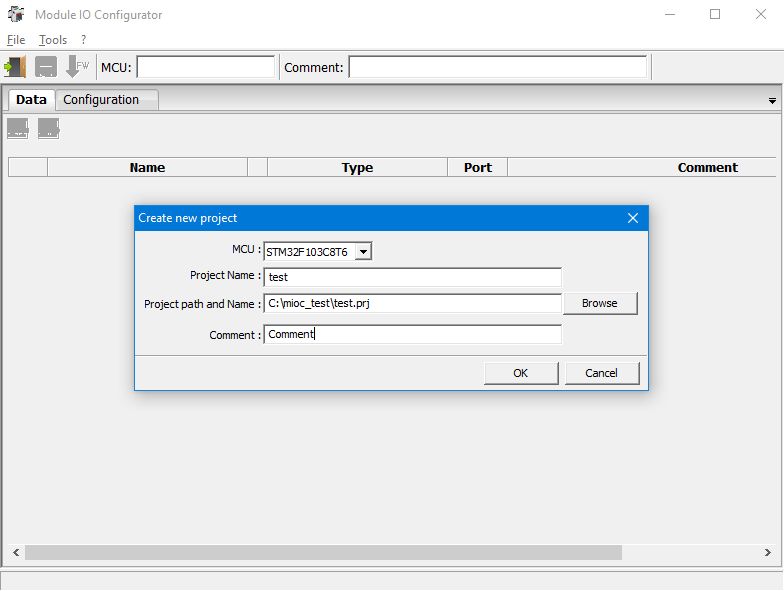

Создадим проект:

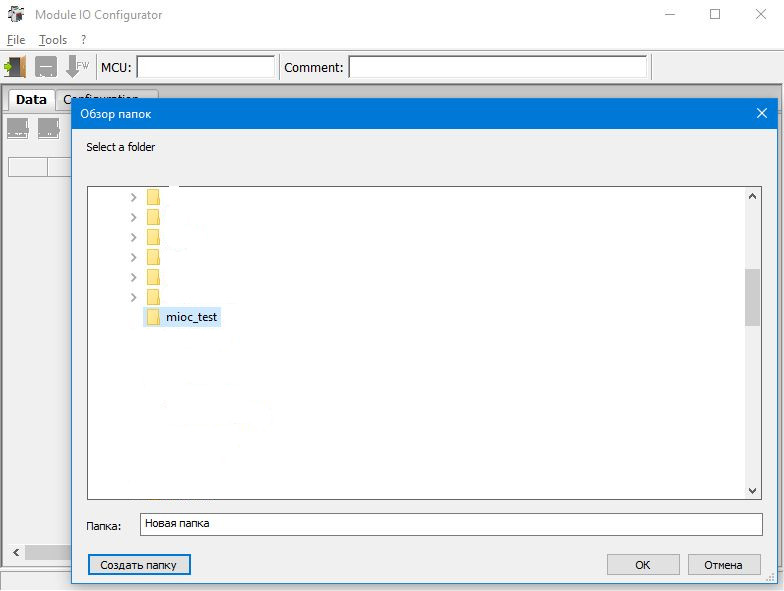

Выбрать папку для проекта. Папка, для проекта должна быть пуста!

Первая программа — «hello word» для микроконтроллера

Поморгаем светодиодом, что имеется на «голубой таблетке». Данный светодиод подключен к порту PC13.

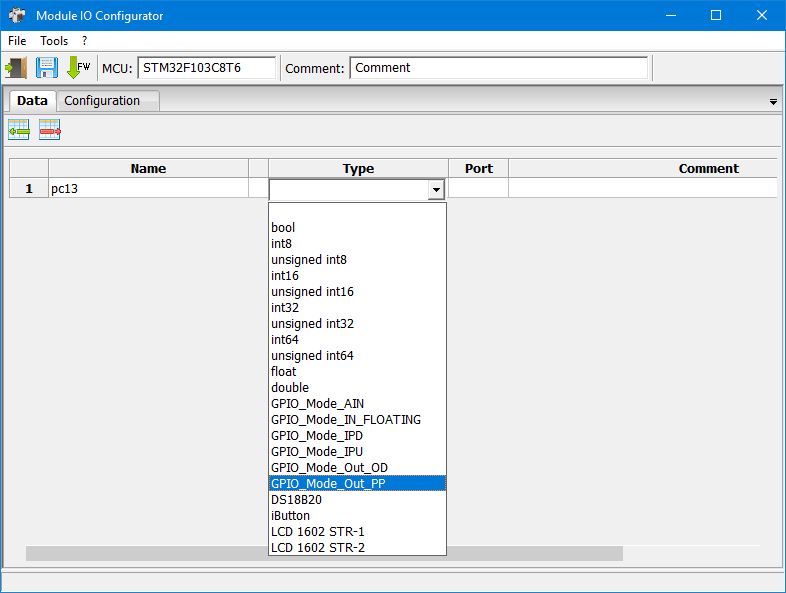

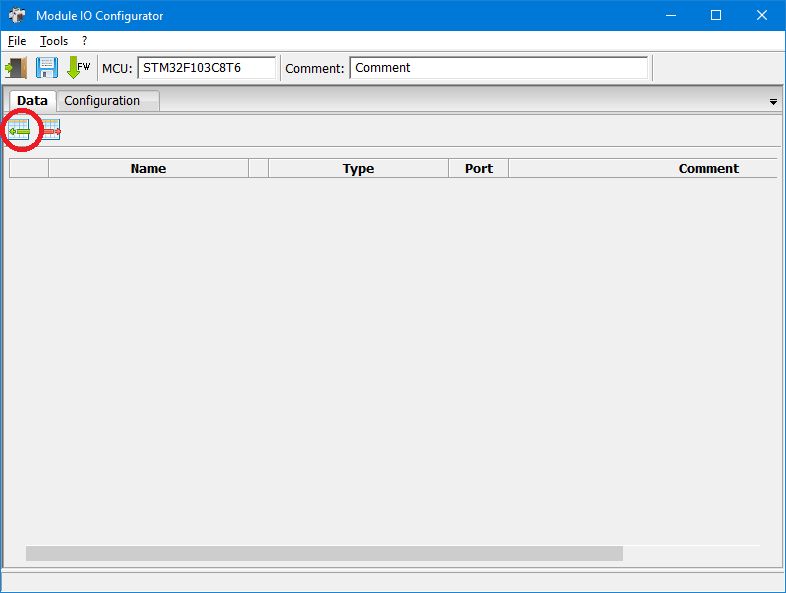

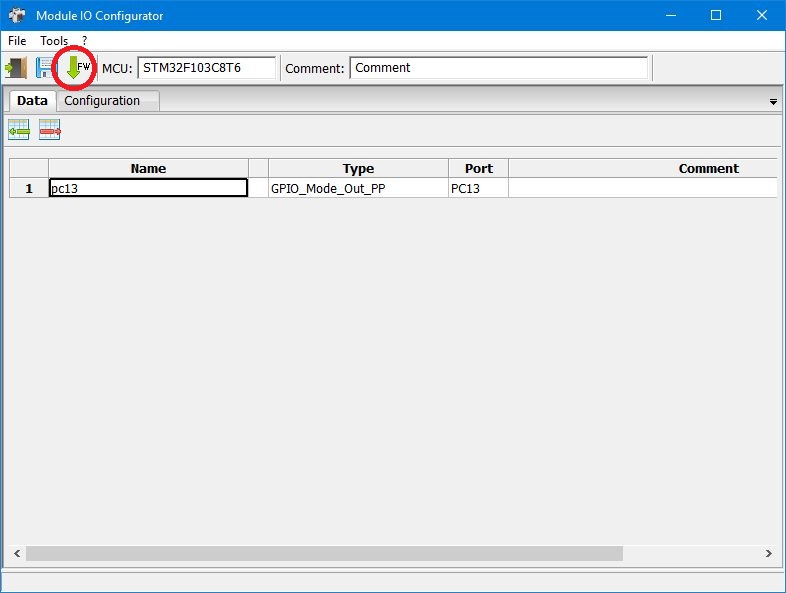

Добавить строку в таблицу переменных

Генерируем BSP код (кнопка F8)

Далее, каждый раз после изменения проекта, обязательна генерация BSP!

Открыть созданный проект в среде разработки EmBitz или Keil. EmBitz пока как временное решение. Похоже автор забросил данный проект. По всей видимости в дальнейшем в проекте будет использоваться Code::Blocks.

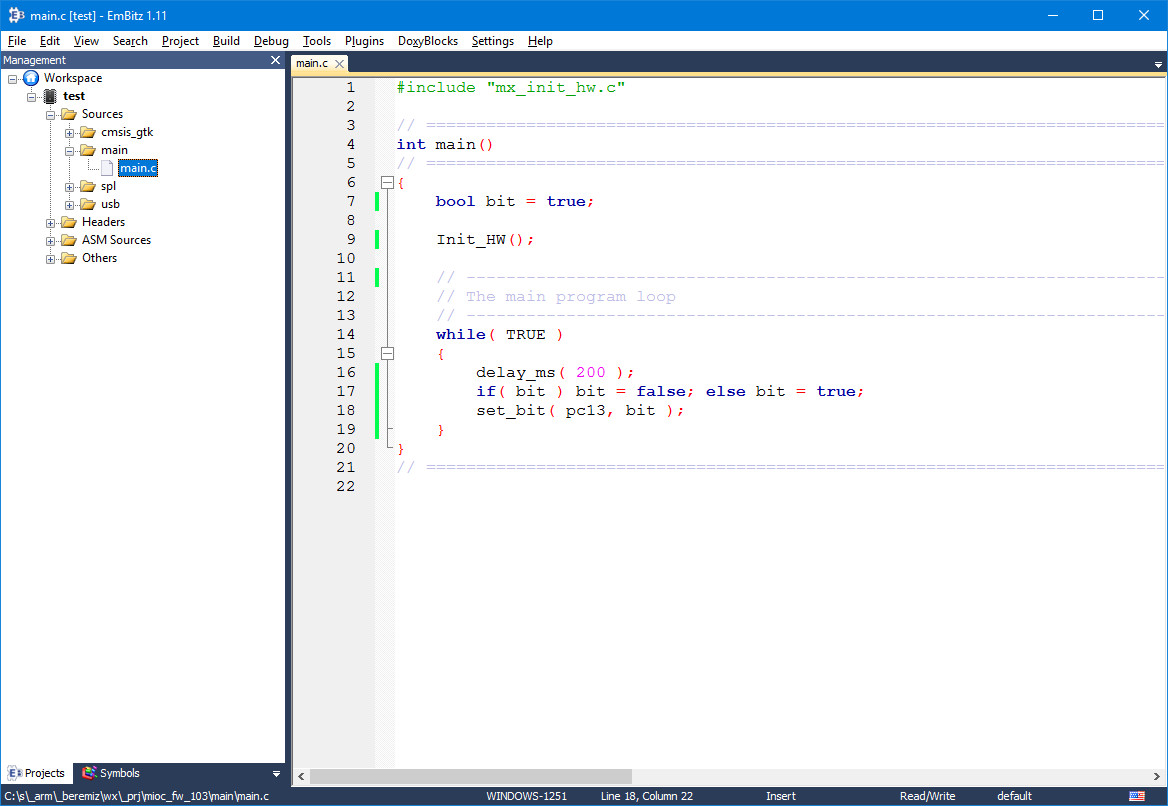

В файле main.c напишем следующее:

(Для увеличения размера картинки откройте её в новой вкладке)

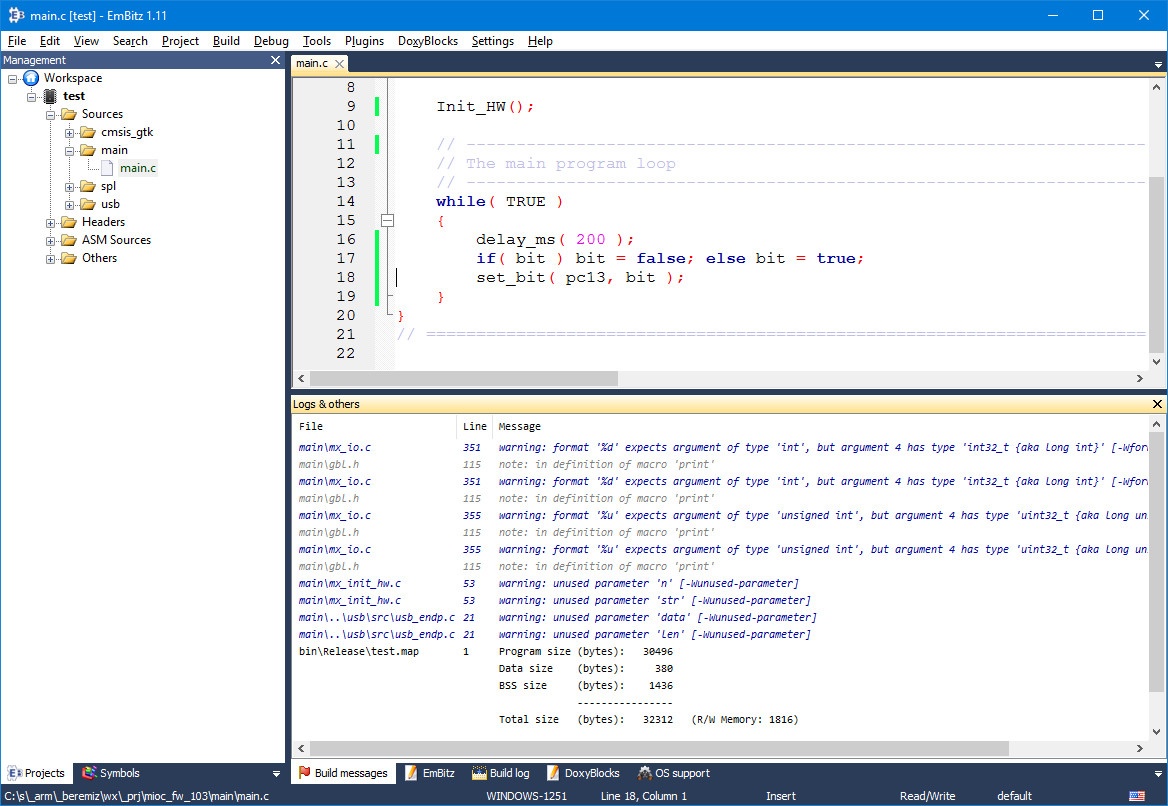

В EmBitz нажать F2, после появления окна информации нажать F7. Должна выполниться компиляция.

Повторное нажатие F2 скроет информационные закладки.

Загружаем в микроконтроллер, смотрим, как работает.

Кнопка

Добавим кнопку, например такую:

Схема подключения:

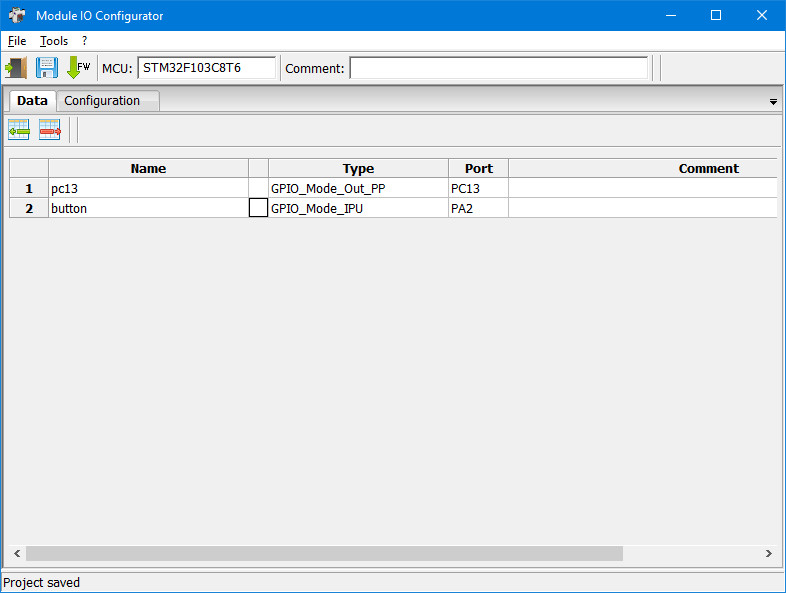

Добавим переменную в таблицу:

Генерируем BSP.

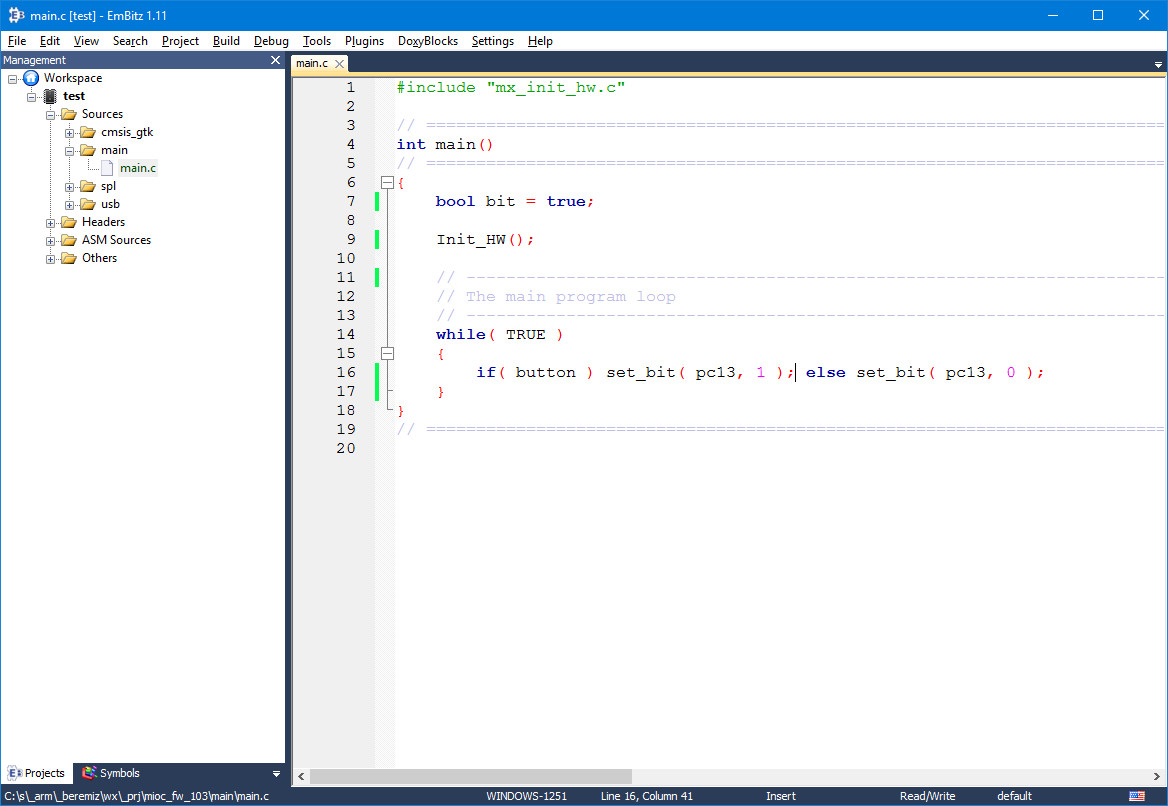

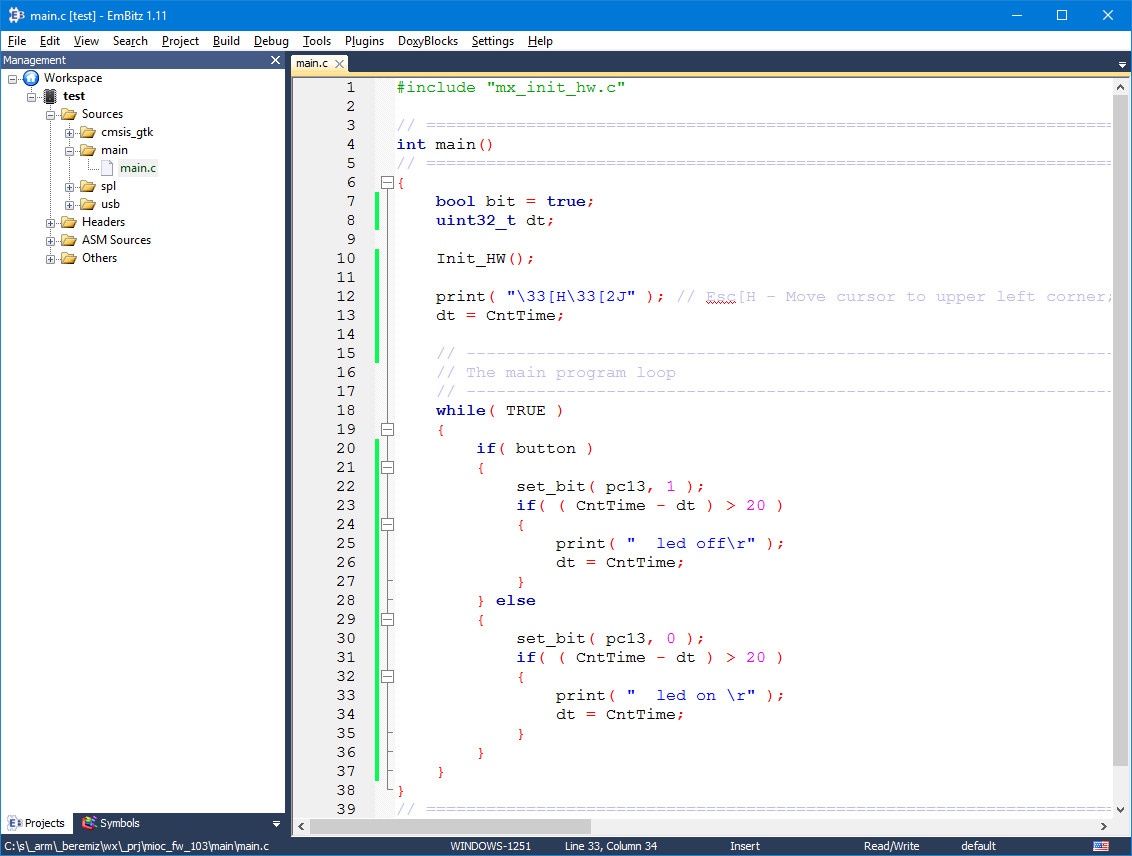

Изменим программу на следующую:

Создаём новую BSP (F8), компилируем, загружаем в микроконтроллер.

Нажимаем на кнопку — светодиод зажигается, отпускаем — тухнет.

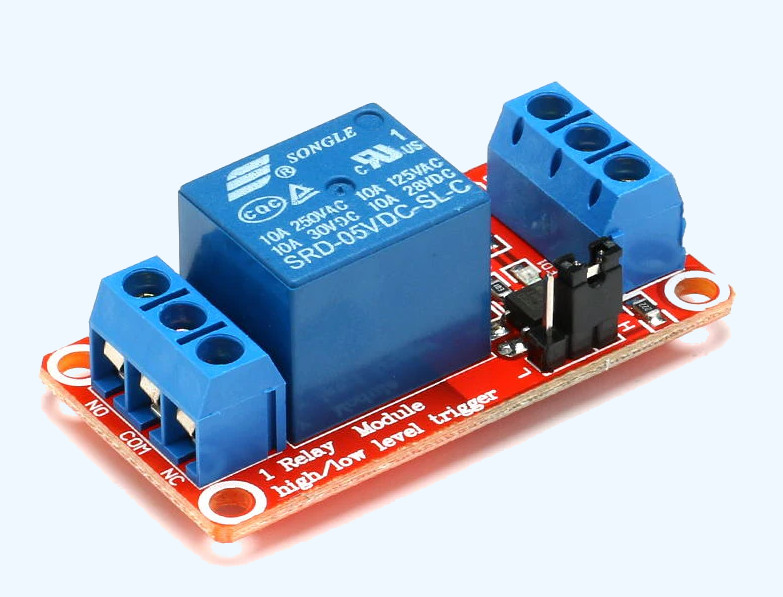

Вместо светодиода на другой порт можно подключить реле, например:

И управлять какой либо полезной нагрузкой.

Вывод сообщений на консоль

Нужно определить, что будет консолью.

Возможны варианты:

• адаптер USB-UART
• виртуальный COM-порт (кабель Micro-USB)

Если в конфигурации выбраны одновременно UART1 и USB as Console, при этом USB VCP не выбран, то консоль будет назначена «в никуда». Т.е. ругаться на функцию print_str ( или макрос print ) не будет, но и вывода не будет никакого. Такое же поведение будет если не выбрать ни один интерфейс, или выбрать USB VCP но не выбрать ни UART1 ни USB as Console.

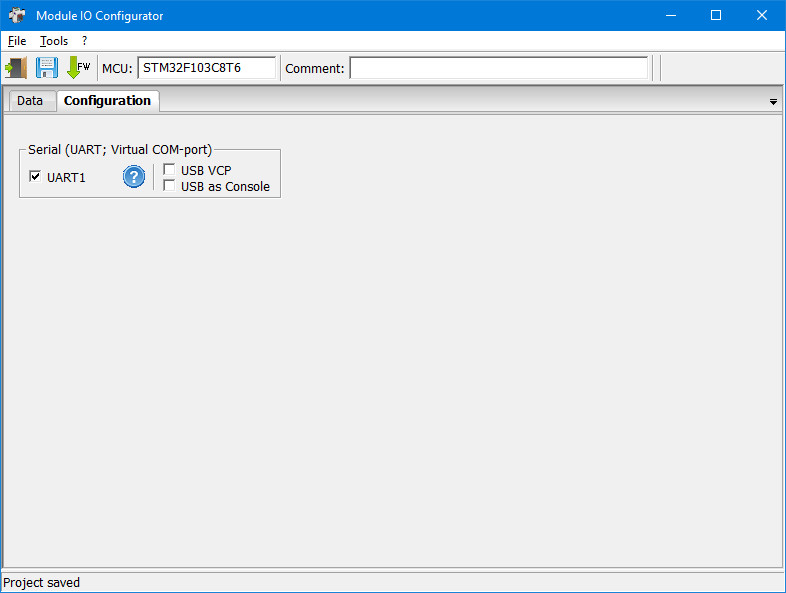

Конфигурация консоли:

Подключим TettaTerm к COM-порту (консоли). Если загрузку прошивки производим через UART1, то не забываем отключать/подключать COM-порт. В TerraTerm «горячие кнопки» Alt+I; Alt+N Для варианта загрузки через ST-Link этого делать не требуется.

Отредактируем программу:

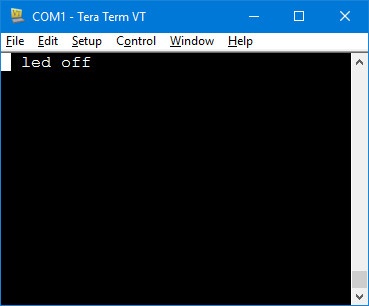

Теперь на консоли будет отображаться состояние кнопки:

DS18B20

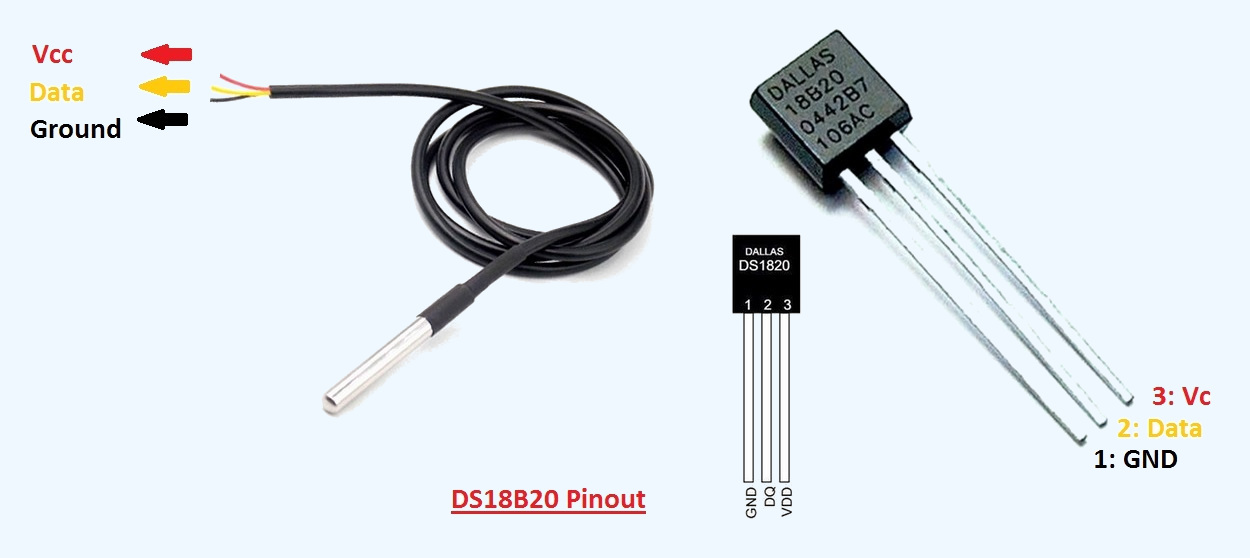

Подключим к «таблетке» температурный датчик DS18B20.

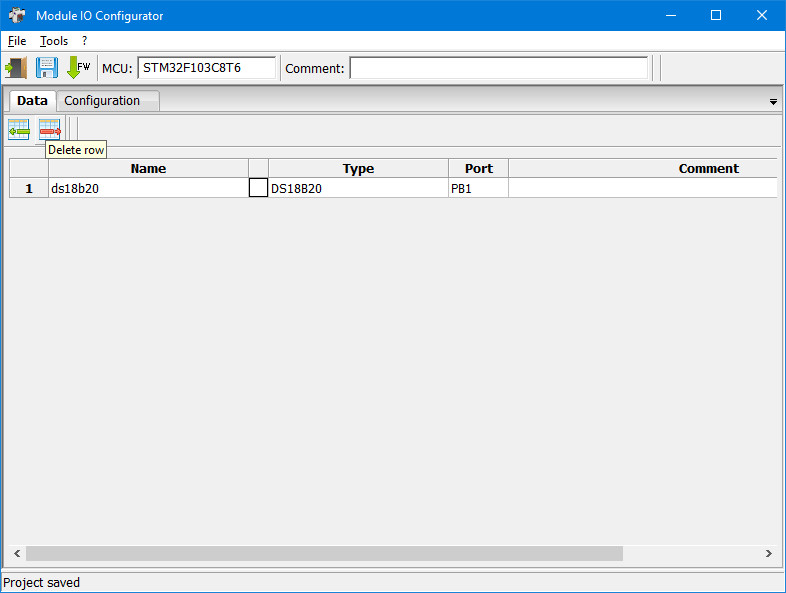

Поместим в таблицу переменную:

Изменим программу на следующую:

Создаём новую конфигурацию, компилируем, загружаем в микроконтроллер.

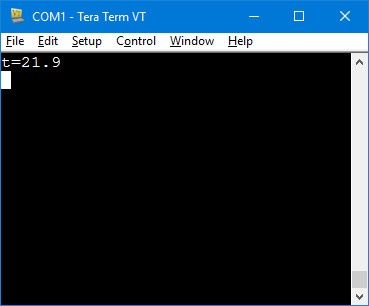

На консоли будет отображаться температура, измеряемая датчиком.

АЦП

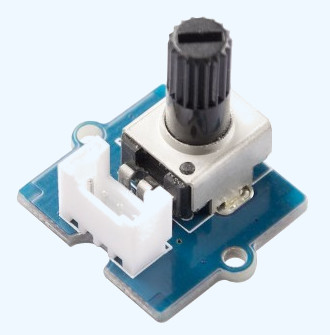

В качестве примера работы с АЦП можно использовать потенциометр:

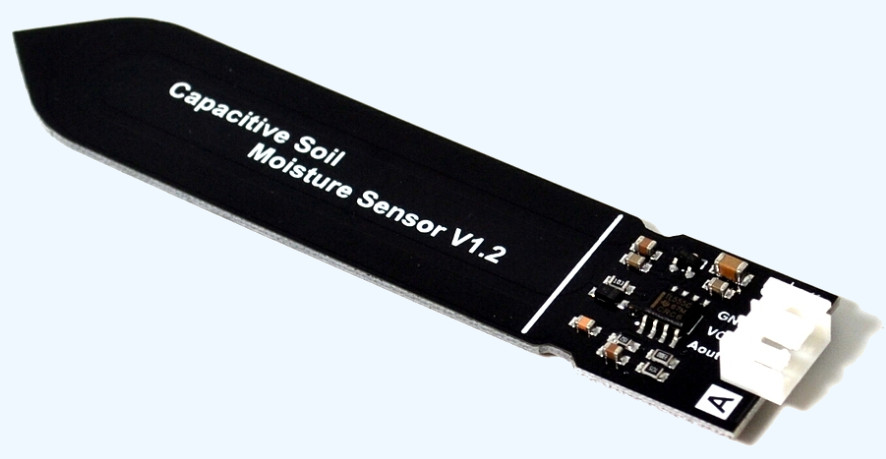

Или датчик влажности почвы

Остановимся на последнем:

Конфигурируем порт:

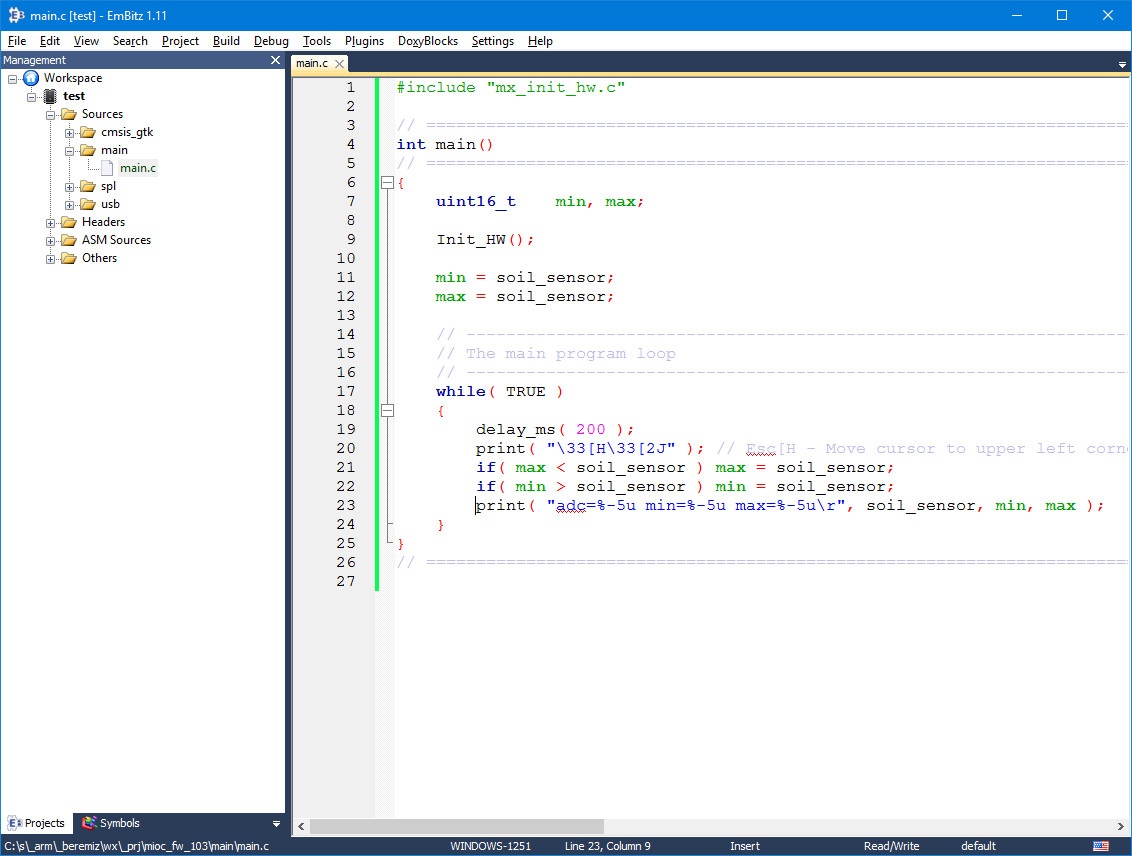

Редактируем программу:

Компилируем, загружаем.

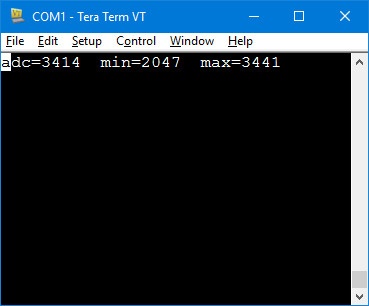

В консоли наблюдаем:

adc — текущее показание АЦП. max и min — зафиксированные минимальное и максимальное показания датчика, совсем сухой (0%) и совсем мокрый (100%).

Совсем мокрый (100%) — опустим датчик в стакан с водой. Совсем сухой (0%) — лежит на открытом воздухе.

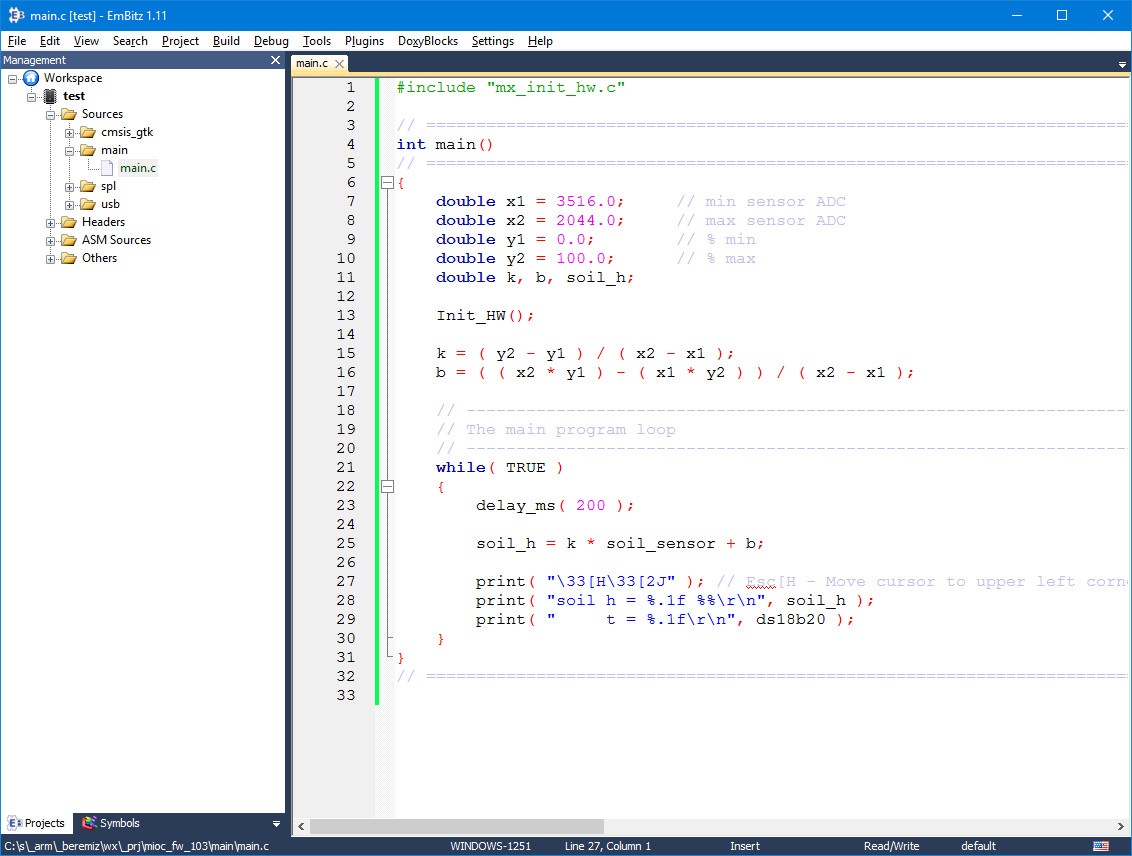

По сути мы сделали калибровку датчика влажности почвы от 0 до 100%. Максимальное и минимальное значения поместим в текст программы.

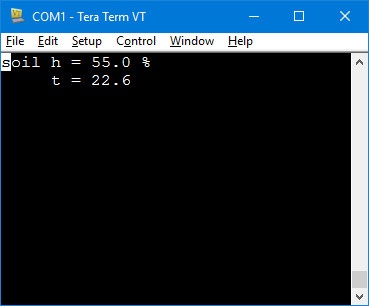

Результат работы. Датчик помещен в землю цветочного горшка:

Данный проект — шаблон решения для полива растений.

На этом пока всё. Программа MIOC будет пополняться дополнительными возможностями.
