Технологии шагают вперёд. И вот уже несколько лет как есть SoC’и MCU+FPGA. И на
КДПВ платка как раз с таким SoC’ом.
Это — Microsemi SmartFusion 2 Maker-Board. Кому интересно, что это за плата прошу под кат. Будет краткий обзор.

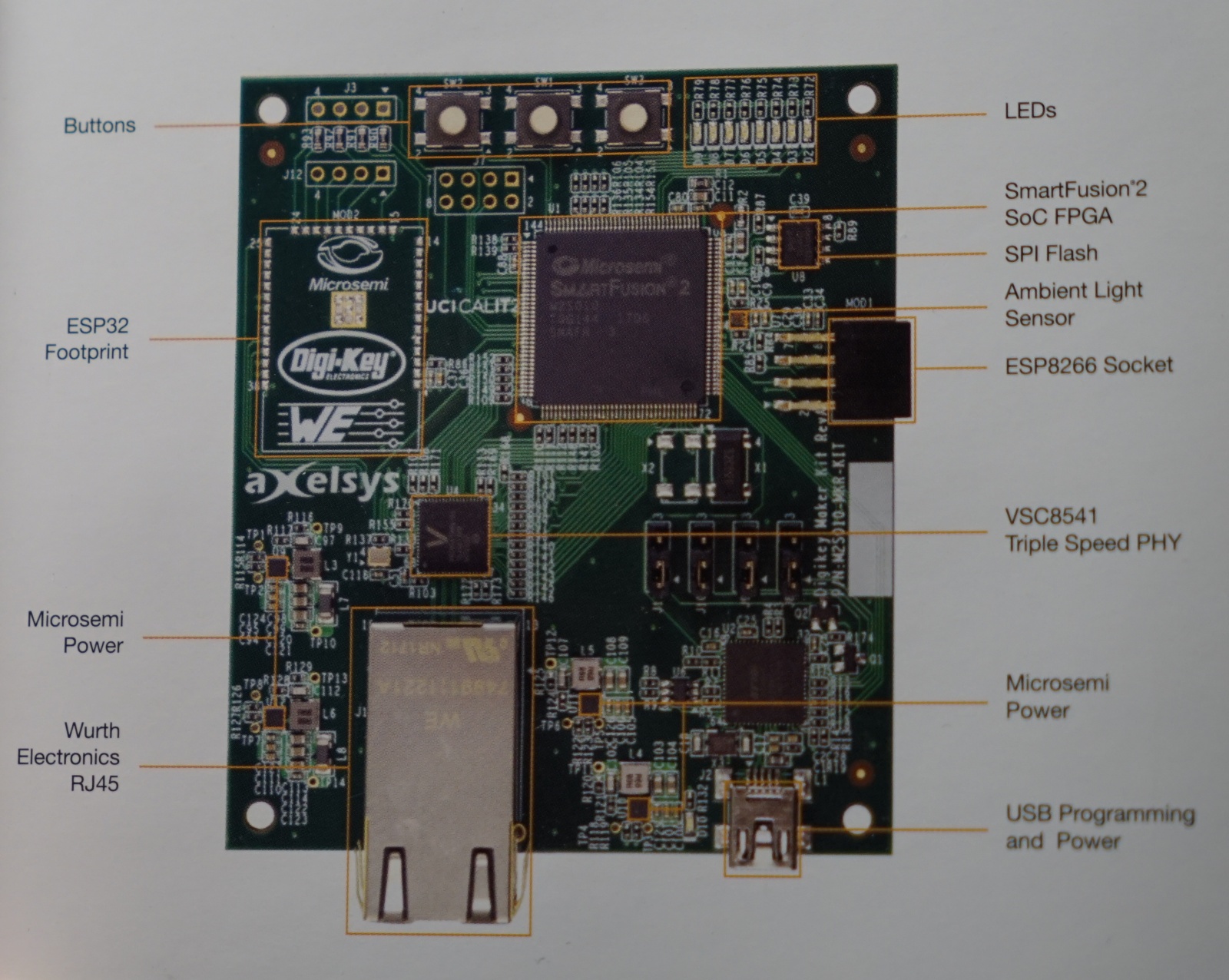

Собственно на КДПВ SmartFusion 2 Maker-Board от Digi-Key. Цена на их сайте порядка
35$.
Ликбез
Поставляется так
Состав
- Кнопочки и LED’ы;
- SPI flash 2MB;
- 1G ethernet;
- Light sensor;
- FTDI/JTAG/USB;
- M2S010 SoC от Microsemi/Microchip.
Наиболее инетересен сам SoC M2S010
- Ядро Cortex-M3 на частоте 166MHz;
- Памяти: Flash 256K/SRAM 64K;
- FPGA 10k LE;
- Интерфейсы: CAN/USB/UART/I 2C/SPI;
- Высокоскоростные DDR(PCIe/SerDes есть только в корпусах VFGx);
Т.е. этот маленький SoC- серьёзный зверёк нафаршированный по самое небалуй. И применение его может быть ооочень широким: от станков ЧПУ до машинного фарша(управления двигателем и т.п.). Мне же этот камень приглянулся тем, что гораздо дешевее Zynq/CycloneV.
И попроще будет в освоении.
Чтобы работать с этим камнем нужно пару пакетов ПО: Libero SoC(для конфигурации программируемой логики) и SoftConsole(для разработки ПО под Cortex-M3). Совет тем, кто захочет попробовать что-нибудь сделать с этим камнем: систему используйте, которая указана в поддерживаемых. В моём случае, это Centos 7. Установка ПО дело очень непростое, мягко говоря.
Обряд инициации
Итак, имея плату и установив необходимое ПО, нужно помигать светодиодом. Инструкцию можно взять вот эту.
Следуя инструкции от Digi-Key нужно сгенерировать bitsream и залить на платку:
После конфигурирования FPGA части, должны будут прекратить мигать светодиоды- это тестовая прошивка загруженная на плату, демонстрирующая работоспособность устройства.

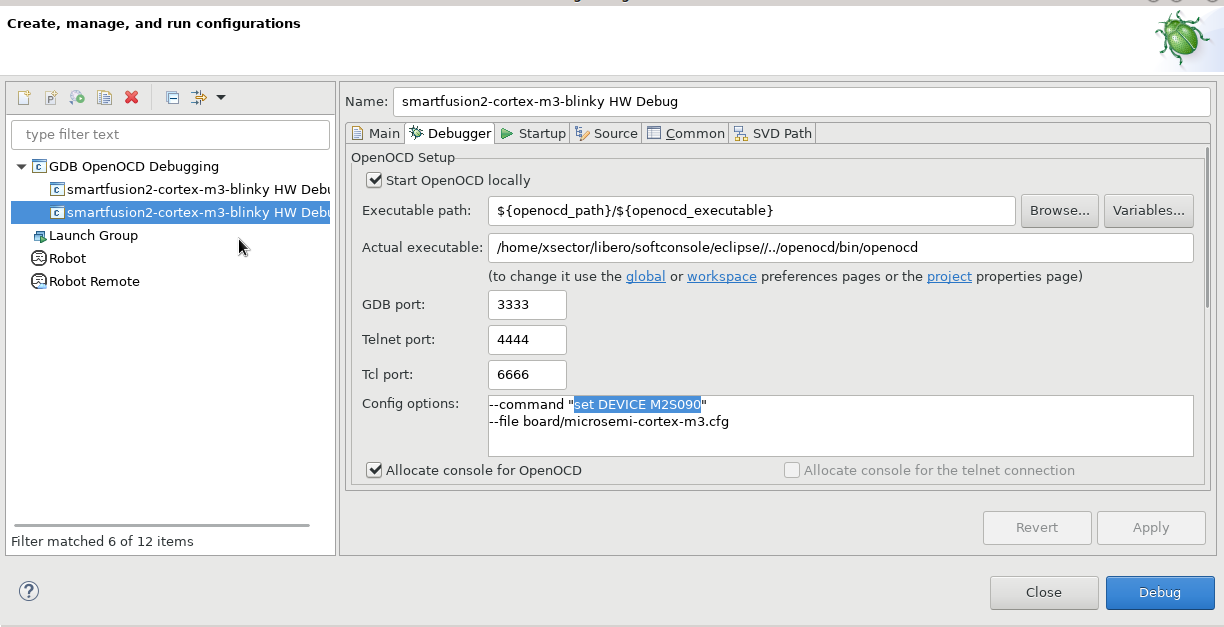

А потом можно взять тестовый проект в SoftConsole «smartfusion2-cortex-m3-blinky». Нужно сделать небольшое изменение: поменять девайс в дебаггере на M2S010
Заливаем программу… И имеем:
Ура! Есть контакт.
Впечатления
В общем и целом плата очень интересная. Особенно, за свою цену. Можно и с FPGA поиграться и освоить что-то новое, можно и с MCU. Для обучения железу просто фантастика. Но очень и очень сложно мне далось это мигание светодиодами- т.к. разобраться с софтом достаточно непросто: начиная от установки, заканчивая запуском лицензии и плясками со средами разработки. Поэтому неофитам такое брать не особо-то и кошерно. Разве что только если есть под боком «носитель опыта». А вот поковыряться энтузиастам и профессиональным разработчикам- самое то!
Автор: max_mux
