Попал в руки инвертор APSX 1250. Полное наименование: PowerVerter APSX 1250.
Преобразователь — зарядное устройство PowerVerter серии APS X на выходную нагрузку 1250 Ватт с автоматическим переключением режимов питания: Основной-Автономный.
Где он может применяться:
Система резервного электропитания небольшой мощности.
Это не источник бесперебойного электропитания в классическом понимании этого термина — ИБП.
Это вариант длительной автономной работы, до нескольких десятков часов нагрузки, взамен использования портативной электростанции.
Система достаточно автономна и не требует вмешательства пользователя для изменения режимов работы. Все происходит автоматически. Есть сеть, нагрузка работает от сети.
При пропадании внешнего напряжения 220 Вольт, инвертор автоматически переключается в режим работы от батарей.
В режиме работы от сети, инвертор работает как зарядное устройство, обеспечивая заряд подключенных батарей.
Внешний вид APSX-1250
Вход
12 Вольт постоянного напряжения, аккумуляторная батарея.
230 В для подачи в нагрузку
Выход
230 В, 50 Гц; 2 выходные розетки. Для подключения нагрузки. Две розетки типа C13. В комплекте переходник с разъема C13 на стандартное соединение вилкой — позволяет использовать удлиннитель для подключения потребителей.
Время переключения режимов: Основной-Автономный около половины периода. Другими словами переключение достаточно быстрое, но может оказаться «видимым» для чувствительных потребителей.
Максимальная выходная мощность преобразователя: 1250 Вт постоянной нагрузки.
Рекомендуемая максимальная мощность нагрузки до 700-1000 Ватт.

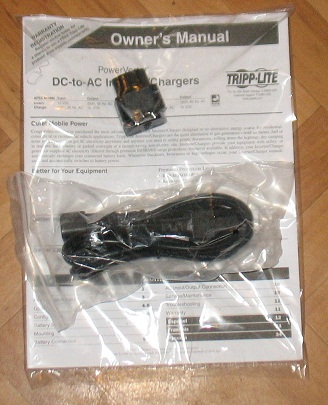

APSX-1250 В комплекте поставки кабель и переходник
Заряд батарей
Трехступенчатое зарядное устройство для наливных и герметичных аккумуляторных батарей обеспечивает зарядный ток 7,5/30 А.
На фото вид нижней, или задней панели инвертора. На фото видны терминалы для подключения аккумуляторных батарей. Разъемы для подключения сети и нагрузки.
Защитные термо-размыкатели для работы в режиме заряда батарей и подключенной нагрузки.
Предохранитель в цепи батарей в комплекте не поставляется.
Типичные ошибки пользователей при подключении инвертора APSX 1250
Практически все пользователи не устанавливают предохранитель в цепи батарей. Это одна из основных ошибок подключения инвертора.
Кроме того, мне приходилось наблюдать множество случаев не соблюдение сечения кабеля для подключения батарей.
Рекомендации по подключению инвертора APSX 1250
Максимальный рабочий ток в цепи батарей при переключении в режим работы от батареи может достигать значения 119 Ампер.
Очевидно необходимо устанавливать предохранитель в цепи батарей. Об этом сказано в инструкции по эксплуатации.

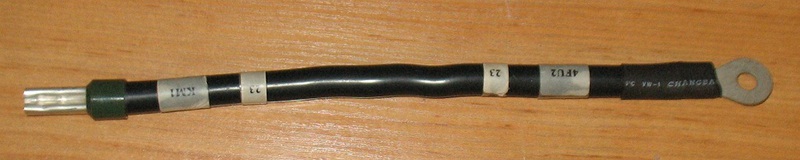

На фото так же: Образец кабеля для подключения аккумуляторной батареи. Все что выглядит иначе работать будет, может и будет, но велика вероятность что не долго.
Образец выполнения кабельного соединения
Надежность любого другого типа соединения
Голые проводники, без оконцовки гильзой и наконечником для подключения к аккумулятору.
Пропаянный провод, без гильзы.
Все это под большим вопросом. Другими словами гарантий надежной работы долгие годы нет никакой.
Почему? Ответ на этот вопрос очень простой. В процессе эксплуатации ток в цепи батарей может достигать больших значений. Необходимо учитывать это применяя соответствующее сечение кабельных соединений цепи батарей.
При этом наличие надежного контакта на зажимах клемм батарей и в терминале подключения кабелей обязательно. Работу логики и контроля и управления инвертора обеспечивает внутренний узел, который работает от напряжения аккумуляторных батарей. Малейшее нарушение цепи батарей, потеря контакта на доли секунд и инвертор отключится, при этом нагрузка обесточится. Система станет полностью не работоспособной.
Кроме того, большинство случаев выхода из строя батарей и инверторов — это не правильное подключение.
При использовании открытых, не герметичных или автомобильных аккумуляторов инвертор необходимо изолировать от батарей и никогда не устанавливать инвертор в непосредственной близи к таким аккумуляторам.
Конфигурация и настройка
В зависимости от использования типа батарей, их количества, необходимо произвести настройку инвертора.
За это отвечает две группы переключателей рядом со светодиодами, отображающими режим работы и уровень заряда батарей.
Все переключения и настройки необходимо произвести до подключения сети и аккумуляторов, и только потом производить подключение.
Очень важное замечание: В большинстве случаев заводские настройки, положение переключателей не соответствует реальной системе которую вы устанавливаете и планируете эксплуатировать.
Не правильная конфигурация переключателей — и возможен выход из строя аккумуляторов, не надежная работа инвертора.
Инвертор APSX1250, конфигурация переключателей
Рекомендации при использовании в качестве системы резервного электропитания систем отопления, автоматики управления котлов систем отопления
Одно из применений этих инверторов — это резервное электропитние циркуляционных насосов и автоматики систем отопления.
При таком применении важен контроль заземления и нейтрали. Иначе автоматика систем отопления не работает.
При подключении инвертора необходимо учитывать контроль этих цепей и обеспечить наличие нейтрали при подключении инвертора.
В большинстве случаев, автоматика управления котлов не работает при не правильной схеме подключения не только инверторов, но при подключении портативных резервных электростанций.

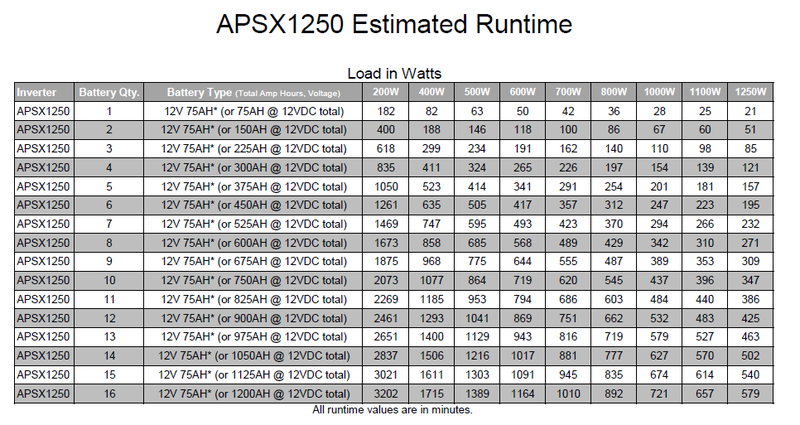

Таблица расчетного времени автономной работы для инвертора APSX 1250
