Здравствуй Хабр!
Одно из направлений моей компании — продажа технологических решений в области виртуализации. По долгу службы, приходится делать пилотные проекты или устраивать тестовые стенды. Недавно, компания Citrix выпустила новый продукт под название XenClient XT, который по сути является клиентским гипервизором первого уровня, то есть работает на чистом железе. Основной идеей клиентского гипервизора является создание виртуальных машин на собственном ноутбуку. Где как и это применимо — опустим.
Все современные процессоры Intel и AMD поддерживают технологию аппаратной виртулизации.
И так, в моем распоряжении был ноутбук с H77 чипсетом и Intel® Core™ i7-3820QM процессором. Согласно спецификации от производителя, мой процессор поддерживал Intel® Virtualization Technology (VT-x) и Intel® Virtualization Technology for Directed I/O (VT-d) технологии. Если первая имеется почти на всех новых ноутбуках, то вторая технология встречается только на топовых моделях. Но она дает много преимуществ, как например прямой проброс GDU в виртуальную среду, соответственно клиентская машина получает полную поддержку 3D. Но давайте не будем углубляться в технологии, отличные от тематики данной статьи.
В моем биосе была возможность включения VT-x, но вот управление технологией VT-d не было предусмотрено изначально.
В расстроенных чувствах, я стал бродить по разным ресурсам в интернете и наткнулся на два очень интересных ресурса: mydigitallife и bios-mods.
Оказалось, что большая часть настроек биоса скрыта от обычного пользователя. Причина понятно — не давать пользователям ковыряться в настройках инициализации железа, дабы не создавать очереди у сервисных центров из армии любопытных «бородатых» субъектов с «кирпичами» в руках.
Первоначальное знакомство с технологией повергло меня в некоторое замешательство. Куча незнакомых мне утилит, новые термины, непонятные трактовки… Я решил не мучиться и написал на обоих ресурсах, что готов заплатить тому, кто мне поможет открыть скрытые от меня меню. Для этого было необходимо покопаться в ассемблерном коде, убрать несколько проверок, прошить патченный биос и у вас полное меню вашего биоса.
Так я прождал неделю, а заработать никто не захотел… ну или не смог.
Взяв себя в руки, я решил сам разобраться как этот биос работает и сделать патч самому. Спустя две недели и с помощью русского сообщества IXBT я написал свой первый патч к биосу моего тестового ноутбука. Скрестив пальцы на руках и с замиранием сердца я прошил свой ноутбук…
Вы помните в лохматые годы мы прошивали свои системные блоки новыми биосами для материнских плат? Тогда на экране красовалась надпись, мол ни в коем случае не выключайте компьютер до окончания прошивания? Были случаи, когда по странному стечению обстоятельств именно в тот момент отключалось электричество… В итоге получали большой не функциональный ящик. Что делалось дальше — история умалчивает.
Мой ноутбук не включился. Перебои с электричеством с батарейкой ему не страшны. Но вот я что-то сделал не правильно. Душевному расстройству не было предела. К моей большой радости оказалось, что биос имеет функцию recovery и путем нехитрых комбинаций клавиш и заранее подготовленной флешки ноутбук можно оживить.
Я пошел другим путем: пропатчил те места, которые ну ни как не могли повлиять на функционал биоса, а точнее заменил логотип. Снова прошил и снова получил кирпич. Размышляя и советуясь с опытными дельцами в этом деле мы пришли к выводу, что современные UEFI биосы имеют вторичную проверку на контрольную сумму образа прошивки. Первая проверка происходит когда вы пытаетесь прошить, а вторая когда биос запускается. Если в первом случае я также пропатчил прошивальщик, чтобы он не проверял контрольную сумму, то вторую проверку мне не преодолеть, так как она зашита в самом железе.
На данный момент имеем следующее: Можно патчить EFI биосы и не можем UEFI. Мой, конечно же, второй случай. Опять долгие поиски в интернете и натыкаюсь на статью Enable VT on InsydeH2O based Sony Vaio laptops, the EFI way.
Суть метода проста: вы загружаетесь в EFI режим с помощью специального загрузчика и получаете доступ к VSS памяти, где настройки вашего биоса и хранятся. Я протестировал что на моем ноутбуке это работает, снова открыл прекрассный дизассемблер IDA, скачал последние спецификации и в полном вооружении начал потрошить свой биос.
Успешным результатом двухнедельной работы стало выпотрошенное меню
небольшая его часть
╔════════════════════════════════════════════════════════════════════════════════════════════════════════════════════╗
║ FormSet: 'Main' GUID: a04a27f4-df00-4d42-b552-39511302113d ║
╟────────────────────────────────────────────────────────────────────────────────────────────────────────────────────╢
║ VarStore Id: '0x1234', Size: '900', Name: 'SystemConfig' GUID: a04a27f4-df00-4d42-b552-39511302113d ║
╚════════════════════════════════════════════════════════════════════════════════════════════════════════════════════╝
┌────────────────────────────────────────────────────────────────────────────────────────────────────────────────────┐
│ Form Name: 'Main' [ ID: '0x0001' ]│
└────────────────────────────────────────────────────────────────────────────────────────────────────────────────────┘
┌- Grayout IF:
| Question [ ID: '0x08' ] == 0x02
| Question [ ID: '0x07' ] == 0x01
| AND expression
└- END IF Grayout;
Time: 'System Time' [ QuestionId: '0x01', VarStore: '0xffff', Help: '<Enter> selects field.' ]
Default value: '00:00:00', Type: 0x05
Date: 'System Date' [ QuestionId: '0x02', VarStore: '0xffff', Help: '<Enter> selects field.' ]
Default value: '2010/05/01', Type: 0x06
┌- Grayout IF:
| EQ == TRUE
| Text: 'Notebook Model' Default: '[Not Detected]' Help: ' '
| Text: 'Product Number' Default: '[Not Detected]' Help: ' '
| Text: 'System Board ID' Default: '[Not Detected]' Help: ' '
| Text: 'Born On Date' Default: '[Not Detected]' Help: ' '
| Text: 'Processor Type' Default: '[Not Detected]' Help: ' '
| ┌- Suppress IF:
| | Question [ ID: '0x06' ] == 0x00
| | Text: 'Processor Speed' Default: '[Not Detected]' Help: ' '
| └- END IF Suppress;
| Text: 'Total Memory' Default: '[Not Detected]' Help: ' '
| Text: 'BIOS Version' Default: 'Fake Data' Help: ' '
| Text: 'BIOS Vendor' Default: 'Insyde' Help: ' '
| Text: 'Serial Number' Default: '[Not Detected]' Help: ' '
| Text: 'UUID Number' Default: '[Not Detected]' Help: ' '
| Text: 'Product configuration ID' Default: '[Not Detected]' Help: ' '
| Text: 'System Board CT Number' Default: 'C AAAA RR SS WW XXX' Help: ' '
| Text: 'Factory installed OS' Default: '[Not Detected]' Help: ' '
| ┌- Suppress IF:
| | Question [ ID: '0x05' ] == 0x00
| | Text: 'Primary Battery SN' Default: 'N/A' Help: ' '
| └- END IF Suppress;
| ┌- Suppress IF:
| | Question [ ID: '0x04' ] == 0x00
| | Text: 'Secondary Battery SN' Default: '' Help: ' '
| └- END IF Suppress;
| | | ┌- Suppress IF:
| | EQ == TRUE
| | | | | └- END IF Suppress;
└- END IF Grayout;
Reference: 'System Log' [ FormID: '0x0540', QuestionId: '0x03', VarStore: '0xffff' ]
┌- Suppress IF:
| EQ == TRUE
| └- END IF Suppress;
┌- Suppress IF:
| EQ == TRUE
| └- END IF Suppress;
┌- Suppress IF:
| EQ == TRUE
| └- END IF Suppress;
┌- Suppress IF:
| EQ == TRUE
| └- END IF Suppress;
┌- Suppress IF:
| EQ == TRUE
| └- END IF Suppress;
┌────────────────────────────────────────────────────────────────────────────────────────────────────────────────────┐
│ Form Name: 'System Log' [ ID: '0x0540' ]│
└────────────────────────────────────────────────────────────────────────────────────────────────────────────────────┘
Subtitle: 'System Log'
Action: ' ' [ QuestionId: '0xfffe', VarStore: '0xffff', Help: View the system diagnostic failure results. ]
Text: 'Result:' Default: 'Time:' Help: 'View the system diagnostic failure results.'
┌- Grayout IF:
| EQ == TRUE
| Text: ' ' Default: '- No Data -' Help: 'View the system diagnostic failure results.'
| Text: ' ' Default: '- No Data -' Help: 'View the system diagnostic failure results.'
| Text: ' ' Default: '- No Data -' Help: 'View the system diagnostic failure results.'
| Text: ' ' Default: '- No Data -' Help: 'View the system diagnostic failure results.'
| Text: ' ' Default: '- No Data -' Help: 'View the system diagnostic failure results.'
| Text: ' ' Default: '- No Data -' Help: 'View the system diagnostic failure results.'
| Text: ' ' Default: '- No Data -' Help: 'View the system diagnostic failure results.'
| Text: ' ' Default: '- No Data -' Help: 'View the system diagnostic failure results.'
| Text: ' ' Default: '- No Data -' Help: 'View the system diagnostic failure results.'
| Text: ' ' Default: '- No Data -' Help: 'View the system diagnostic failure results.'
| Text: ' ' Default: '- No Data -' Help: 'View the system diagnostic failure results.'
| Text: ' ' Default: '- No Data -' Help: 'View the system diagnostic failure results.'
| Text: ' ' Default: '- No Data -' Help: 'View the system diagnostic failure results.'
| Text: ' ' Default: '- No Data -' Help: 'View the system diagnostic failure results.'
| Text: ' ' Default: '- No Data -' Help: 'View the system diagnostic failure results.'
| Text: ' ' Default: '- No Data -' Help: 'View the system diagnostic failure results.'
| Text: ' ' Default: '- No Data -' Help: 'View the system diagnostic failure results.'
| Text: ' ' Default: '- No Data -' Help: 'View the system diagnostic failure results.'
| Text: ' ' Default: '- No Data -' Help: 'View the system diagnostic failure results.'
| Text: ' ' Default: '- No Data -' Help: 'View the system diagnostic failure results.'
└- END IF Grayout;
Text: ' ' Default: ' ' Help: 'View the system diagnostic failure results.'
╔════════════════════════════════════════════════════════════════════════════════════════════════════════════════════╗
║ FormSet: 'Security' GUID: a04a27f4-df00-4d42-b552-39511302113d ║
╟────────────────────────────────────────────────────────────────────────────────────────────────────────────────────╢
║ VarStore Id: '0x1234', Size: '900', Name: 'SystemConfig' GUID: a04a27f4-df00-4d42-b552-39511302113d ║
╚════════════════════════════════════════════════════════════════════════════════════════════════════════════════════╝
┌────────────────────────────────────────────────────────────────────────────────────────────────────────────────────┐
│ Form Name: 'Security' [ ID: '0x0001' ]│
└────────────────────────────────────────────────────────────────────────────────────────────────────────────────────┘
Password: Administrator Password [ VarStore: '0x9d', Help: 'Administrator Password controls access to the setup utility.']
Password: Power-On Password [ VarStore: '0xa1', Help: 'Power-On Password controls access to the system at boot.']
╔════════════════════════════════════════════════════════════════════════════════════════════════════════════════════╗
║ FormSet: 'Main' GUID: a04a27f4-df00-4d42-b552-39511302113d ║
╟────────────────────────────────────────────────────────────────────────────────────────────────────────────────────╢
║ VarStore Id: '0x1234', Size: '900', Name: 'SystemConfig' GUID: a04a27f4-df00-4d42-b552-39511302113d ║
╚════════════════════════════════════════════════════════════════════════════════════════════════════════════════════╝
┌────────────────────────────────────────────────────────────────────────────────────────────────────────────────────┐
│ Form Name: 'Main' [ ID: '0x0001' ]│
└────────────────────────────────────────────────────────────────────────────────────────────────────────────────────┘
┌- Grayout IF:
| VALUE = 1
| VALUE = 1
| EQUAL expression
└- END IF Grayout;
Text: 'InsydeH2O Version' Default: 'Fake Data' Help: ' '
┌- Grayout IF:
| VALUE = 1
| VALUE = 1
| EQUAL expression
└- END IF Grayout;
Text: 'System Memory Speed' Default: '[Not Detected]' Help: ' '
┌- Grayout IF:
| VALUE = 1
| VALUE = 1
| EQUAL expression
└- END IF Grayout;
┌- Grayout IF:
| VALUE = 1
| VALUE = 1
| EQUAL expression
└- END IF Grayout;
Text: 'Total Memory' Default: '[Not Detected]' Help: ' '
┌- Grayout IF:
| Question [ ID: '0x05' ] == 0x02
| Question [ ID: '0x04' ] == 0x01
| AND expression
└- END IF Grayout;
Time: 'System Time' [ QuestionId: '0x01', VarStore: '0xffff', Help: 'This is the help for the hour, minute, second field. Valid range is from 0 to 23, 0 to 59, 0 to 59. INCREASE/REDUCE : +/-.' ]
Default value: '00:00:00', Type: 0x05
Date: 'System Date' [ QuestionId: '0x02', VarStore: '0xffff', Help: 'This is the help for the month field, day field, year field. Valid range is from 1 to 12, 1 to 31, 2000 to 2099. (Error checking will be done against month/day/year combinations that are not supported.) INCREASE/REDUCE : +/-.' ]
Default value: '2011/05/01', Type: 0x06
Action: 'About this Software' [ QuestionId: '0x1059', VarStore: '0xffff', Help: ]
┌- Suppress IF:
| LIST [ ID: '0x04' ] in ('0x00','0x01')
| Select option: 'Debug Reclaim' [ VarStore: '0x1d7', QuestionId: '0x03', Help: ' ']
| Option: 'Enabled' [ Value: '1' Default: 'false' Type: 'int8' ]
| Option: 'Disabled' [ Value: '0' Default: 'true' Type: 'int8' ]
└- END IF Suppress;
┌- Suppress IF:
| EQ == TRUE
| └- END IF Suppress;
┌- Suppress IF:
| EQ == TRUE
| └- END IF Suppress;
╔════════════════════════════════════════════════════════════════════════════════════════════════════════════════════╗
║ FormSet: 'Advanced' GUID: a04a27f4-df00-4d42-b552-39511302113d ║
╟────────────────────────────────────────────────────────────────────────────────────────────────────────────────────╢
║ VarStore Id: '0x1234', Size: '900', Name: 'SystemConfig' GUID: a04a27f4-df00-4d42-b552-39511302113d ║
╚════════════════════════════════════════════════════════════════════════════════════════════════════════════════════╝
┌────────────────────────────────────────────────────────────────────────────────────────────────────────────────────┐
│ Form Name: 'Advanced' [ ID: '0x0001' ]│
└────────────────────────────────────────────────────────────────────────────────────────────────────────────────────┘
Reference: 'Boot Configuration' [ FormID: '0x0021', QuestionId: '0x01', VarStore: '0xffff' ]
Reference: 'Peripheral Configuration' [ FormID: '0x0022', QuestionId: '0x02', VarStore: '0xffff' ]
Reference: 'IDE Configuration' [ FormID: '0x0023', QuestionId: '0x03', VarStore: '0xffff' ]
Reference: 'Thermal Configuration' [ FormID: '0x0024', QuestionId: '0x04', VarStore: '0xffff' ]
Reference: 'Video Configuration' [ FormID: '0x0025', QuestionId: '0x05', VarStore: '0xffff' ]
Reference: 'USB Configuration' [ FormID: '0x0026', QuestionId: '0x06', VarStore: '0xffff' ]
Reference: 'Chipset Configuration' [ FormID: '0x0027', QuestionId: '0x07', VarStore: '0xffff' ]
Reference: 'ACPI Table/Features Control' [ FormID: '0x0028', QuestionId: '0x08', VarStore: '0xffff' ]
Reference: 'PCI Express Configuration' [ FormID: '0x0030', QuestionId: '0x09', VarStore: '0xffff' ]
Reference: 'Intel(R) Anti-Theft Technology Support' [ FormID: '0x0038', QuestionId: '0x0a', VarStore: '0xffff' ]
Reference: 'Extended ICC' [ FormID: '0x1cc0', QuestionId: '0x0b', VarStore: '0xffff' ]
Reference: 'DPTF Configuration' [ FormID: '0x3610', QuestionId: '0x0c', VarStore: '0xffff' ]
Reference: 'Intel(R) Smart Connect Technology Configuration' [ FormID: '0x1e00', QuestionId: '0x0d', VarStore: '0xffff' ]
Я успешно загрузился в загрузчик с доступом к VSS памяти, прописал нужные мне переменные и включил или выключил чего не не хватало или мешало в моей работе.
Ну а теперь о том как это сделать вам.
Подготовка инструментария
1. Необходимо скачать PhoenixTool с этого форума, где постоянно выкладывается текущая версия. Он вам будет нужен, чтобы разложить файл прошивки на его составляющие.
2. Вам нужен perl. Если у вас есть UNIX система, то все просто, если нет, то ActivePerl или Cygwin под Windows.
3. Вам нужен последний биос от вашего производителя.
4. Любой архиватор.
Получение образа прошивки
1. Откройте архиватором exe файл вашей прошивки, найдите там файл с расширением bin или fd и распакуйте в удобное для вас место. Лучше в отдельную папку.
2. Запустите PhoenixTool и попробуйте открыть файл прошивки.
3. Если при попытке открыть вы видите такое окно
то скорее всего ваш образ от производителя зашифрован. Decrypt метод пока не придумали, но это только дело времени. Если это ваш случай, то переходите к следующему шагу, если нет, то пропускаем и переходим к пункту 8.
4. Распакуйте программу прошивания в удобную для вас папку и запустите обновление вашего биос до последней версии.
5. После того как ваш ноутбук перезагрузится, снова зайдите в эту папку и найдите там файл platform.ini
6. Откройте текстовым редактором и сделайте слеующие изменения:
[BackupROM]
Flag=1
FilePath=c:
FileName=0183AF24.BIN
Это позволит вам прошить еще раз ваш биос, но при этом будет создана резервная копия текущего биоса.
7. После перезагрузки откройте полученную резервную копию с помощью PhoenixTool

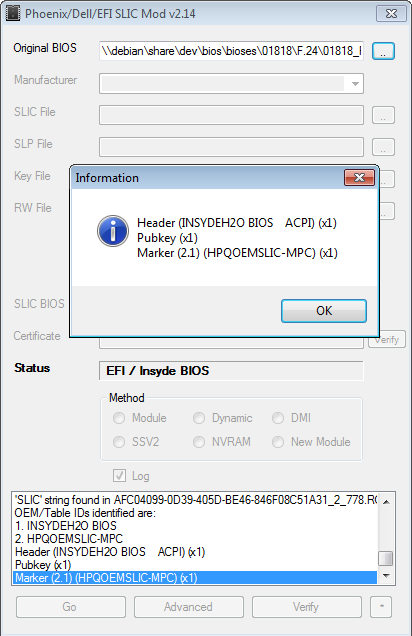

8. Через пару секунд вы должны будете увидеть окошко похожее на это:
9. Теперь можете закрыть окошко.

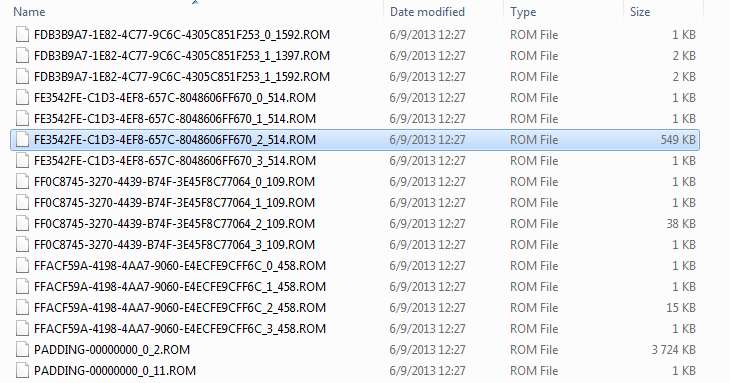

10. В папке, где у вас лежал образ появится папка DUMP, а в ней множество файлов. Нас интересует, который начинается на FE3542FE и имеет самый большой размер:
11. Теперь скачиваем исходный код моего
парсера
#!/usr/bin/perl
#
# Copyright (c) 2013 Nurlan Mukhanov (aka Falseclock) <nurike@gmail.com>
#
# Please inform me if you found error/mistakes or enhance this script.
#
# Permission is hereby granted, free of charge, to any person obtaining a copy
# of this software and associated documentation files (the "Software"), to deal
# in the Software without restriction, including without limitation the rights
# to use, copy, modify, merge, publish, distribute, sublicense, and/or sell
# copies of the Software, and to permit persons to whom the Software is
# furnished to do so, subject to the following conditions:
#
# The above copyright notice and this permission notice shall be included in all
# copies or substantial portions of the Software.
# THE SOFTWARE IS PROVIDED "AS IS", WITHOUT WARRANTY OF ANY KIND, EXPRESS OR
# IMPLIED, INCLUDING BUT NOT LIMITED TO THE WARRANTIES OF MERCHANTABILITY,
# FITNESS FOR A PARTICULAR PURPOSE AND NONINFRINGEMENT. IN NO EVENT SHALL THE
# AUTHORS OR COPYRIGHT HOLDERS BE LIABLE FOR ANY CLAIM, DAMAGES OR OTHER
# LIABILITY, WHETHER IN AN ACTION OF CONTRACT, TORT OR OTHERWISE, ARISING FROM,
# OUT OF OR IN CONNECTION WITH THE SOFTWARE OR THE USE OR OTHER DEALINGS IN THE
# SOFTWARE.
$| = 1;
use strict;
use warnings;
use utf8;
use Encode;
use Data::Dumper;
use vars qw($ROM $ROM_SIZE $IFR_PACKAGE_SIG @EFI_HII_PACKAGES %EFI_HII_PACKAGE_TYPE %LANGUAGES @EFI_HII_PACKAGE_FORMS %EFI $DEFAULT_LANGUAGE @STRINGS @TABS %TYPES);
################### !!! IMPORTANT !!! ###################
$IFR_PACKAGE_SIG = '$IFRPKG!';
#########################################################
$DEFAULT_LANGUAGE = 'en-US';
my $file = $ARGV[0] || "Setup.rom";
&SPECIFICATION_LOAD();
#---------------------------- MAIN PROGRAMM ----------------------------#
open($ROM, "<$file ") or die "ERROR : Cannot open $file.n";
{
binmode $ROM;
undef $/;
$ROM_SIZE = -s $file;
}
#--------------------------------------------------------------------
# 1. Search IFR virtual package
my $header_offset = &IFR_PACKAGE_SIG();
print STDERR "IFR_PACKAGE_SIG not found!nExiting programm...n" and exit 1 if (!$header_offset);
#--------------------------------------------------------------------
# 2. Search EFI_HII_PACKAGE_HEADERs
@EFI_HII_PACKAGES = &EFI_HII_PACKAGES($header_offset);
#print Dumper(@EFI_HII_PACKAGES);
#=head
#--------------------------------------------------------------------
# 3. Parse EFI_HII_PACKAGE_STRINGS
#print "Parsing language tables..n";
%LANGUAGES = &EFI_HII_PACKAGE_STRINGS();
#printf "tFound %d languages: %sn", scalar keys %LANGUAGES, join ', ', sort keys %LANGUAGES;
@STRINGS = @{$LANGUAGES{$DEFAULT_LANGUAGE}->{'strings'}};
#print Dumper(@STRINGS);
#print Dumper(%LANGUAGES);
=head
# 3.1. Check languages length
my %length;
$length{$_} = scalar @{$LANGUAGES{$_}->{'strings'}} foreach (keys %LANGUAGES);
my $warn = 0;
foreach (keys %length)
{
next if $_ eq 'en-US';
if ($length{$_} != $length{'en-US'})
{
if (!$warn)
{
printf STDERR "tWARNING: languages array length is different, must be %d elements:n", $length{'en-US'};
$warn = 1;
}
printf "tt%s: (%d)n", $_, $length{$_} - $length{'en-US'};
}
}
=cut
#--------------------------------------------------------------------
# 4. FORM packages parsing
@EFI_HII_PACKAGE_FORMS = &EFI_HII_PACKAGE_FORMS();
close($ROM);
#-----------------------------------------------------------------------#
#-----------------------------------------------------------------------#
sub str2hex {
return unpack ("H*", shift);
}
sub dec2bin {
return unpack("B32", pack("N", shift));
}
sub bin2dec {
return unpack("N", pack("B32", substr("0" x 32 . shift, -32)));
}
sub oplength {
my $data = shift;
my $length = unpack("C", $data);
return bin2dec(substr &dec2bin($length), -7);
}
sub EFI_IFR {
my $data = shift;
my $length = length($data);
my @opcodes;
#printf "length: %d, hex: %sn", length($data), join (' ', unpack("(H2)*",substr($data,0,10)));
my $i = 0;
while ($i < $length)
{
my %op;
# Reading OPCODE
$op{'opcode'} = unpack("C", substr($data,$i,1));
$i++;
# Reading length
$op{'length'} = oplength(substr($data,$i,1));
$i++;
# Reading payload
$op{'payload'} = substr($data,$i,$op{'length'}-2);
$i += $op{'length'} -2;
# Setting indent
#$op{'indent'} = $INDENTS{$op{'opcode'}};
push @opcodes, %op;
# printf "Opcode: %02X, Length: %dn",$op{'opcode'} , $op{'length'};
# my $www = <STDIN>;
}
return @opcodes;
}
sub EFI_HII_PACKAGE_FORMS {
my @forms = ();
foreach (@EFI_HII_PACKAGES)
{
my %pkg = %{$_};
my %form;
if ($_->{type} == 0x02)
{
# printf "EFI_HII_PACKAGE_FORMS offset int : %d, hex: (0x%08x)n",$pkg{'int_offset'},$pkg{'int_offset'};
# Skeep first 4 bytes of FULLL_PACKAGE_LENGTH
my $FORM_PACKAGE_LENGTH = unpack('I', (data($pkg{int_offset} + 4, 3).pack("H",0)) );
my $FORM_PACKAGE_TYPE = unpack('C', (data($pkg{int_offset} + 7, 1)) );
$form{'length'} = $FORM_PACKAGE_LENGTH;
$form{'type'} = $FORM_PACKAGE_TYPE;
#printf " Form length: %s, type: %sn", $FORM_PACKAGE_LENGTH, $FORM_PACKAGE_TYPE;
my $op_offset = $pkg{int_offset} + 8;
my $op_length = ($FORM_PACKAGE_LENGTH - 4);
$form{'opcodes'} = &EFI_IFR(data($op_offset,$op_length));
$form{'package'} = $_;
push @forms, %form;
}
}
&EFI_IFR_FORM_SET(@forms);
#print Dumper(@forms);
return @forms;
}
sub EFI_IFR_FORM_SET {
my $forms = shift;
my @forms = @{$forms};
#print Dumper(@forms);
foreach my $form (@forms)
{
my %form = %{$form};
my @ops = @{$form{'opcodes'}};
foreach (@ops)
{
my %op = %{$_};
&EFI_IFR_PRINT(%op,%{$form{'package'}});
}
print "n";
}
}
sub fguid {
my $guid = shift;
my ($a, $b, $c, $d, $e);
$a = unpack("H*",scalar reverse(substr($guid,0,4)));
$b = unpack("H*",scalar reverse(substr($guid,4,2)));
$c = unpack("H*",scalar reverse(substr($guid,6,2)));
$d = unpack("H*",substr($guid,8,2));
$e = unpack("H*",substr($guid,10,6));
return sprintf("%s-%s-%s-%s-%s",$a,$b,$c,$d,$e);
}
sub EFI_HII_PACKAGE_STRINGS {
my %pkg;
foreach (@EFI_HII_PACKAGES)
{
%pkg = %{$_} and last if ($_->{type} == 0x04);
}
my $reader= 4; # current reading offset
my %languages;
while ($reader < $pkg{size}) # read until we in package
{
my $LANG_PACKAGE_LENGTH = unpack('I', (data($pkg{int_offset} + $reader, 3).pack("H",0)) );
my $LANG_PACKAGE_OFFSET = $pkg{int_offset} + $reader;
#print $LANG_PACKAGE_LENGTH,"n";
if ($LANG_PACKAGE_LENGTH)
{
$reader += (3 + 1 + 42);
my $LANG_PACKAGE_NAME = (data($pkg{int_offset} + $reader, 5)); # skip 00 - end of header
$languages{$LANG_PACKAGE_NAME} = {'offset' => $LANG_PACKAGE_OFFSET, 'length' => $LANG_PACKAGE_LENGTH, 'name' => $LANG_PACKAGE_NAME };
}
$reader += $LANG_PACKAGE_LENGTH - (3 + 1 + 42);
}
foreach (keys %languages)
{
my %lang = %{$languages{$_}};
#print "Reading language from offset: ".$lang{'offset'}."n";
#print "Language name is: ".$lang{'name'}."n";
my $table = data($lang{'offset'}+46+6, $lang{'length'} - 46 - 6);
my @table = unpack('(H2)*',$table);
# Так как начало слова содержит флаг типа строки
# и мы не можем сделать сплит всей строки, будем читать побайтно
my @strings;
my $position=0;
my $word = undef;
my $eof = 0;
my $last = undef;
my $skip = 0;
my $word_start = 0;
push @strings, undef; # MEMEORY OFFSET CAN NOT BE 0
my %EFI_HII_STRING_BLOCK = map { $_ => 1 } ('10', '11', '12', '13', '15', '16', '17', '22', '30', '31', '32', '40');
for (my $l=0; $l < $#table; $l++)
{
my $byte = $table[$l];
if ( exists($EFI_HII_STRING_BLOCK{$byte}) && !$word && $last ne '14')
{
print STDERR "Unexpected EFI_HII_STRING_BLOCK -> BlockType = $byte found!n";
printf STDERR "String offset: %d (0x%08x)n", $lang{'offset'} + $l, $lang{'offset'} + $l;
exit 1;
}
$last = $byte and $word_start = 1 and next if ($byte eq '14'); # EFI_HII_SIBT_STRING_UCS2
if ($byte eq '21' && !$word && !$word_start ) # EFI_HII_SIBT_SKIP2
{
#print "SKEEP FOUNDn";
$skip = hex($table[$l+1]); # number of skips
$l += 2; # pass reading @table for next 2 bytes
while ($skip)
{
push @strings, "EFI_HII_SIBT_SKIP2-$skip";
$skip--;
}
next;
}
if ($byte eq '20' && !$word && !$word_start ) # EFI_HII_SIBT_DUPLICATE
{
push @strings, $strings[$#strings];
$l += 3;
next;
}
# If word end
if ($byte eq '00' && $table[$l+1] eq '00')
{
#print $word."n";
push @strings, $word;
$word = undef;
$word_start = 0;
$l++;
next;
}
$word .= decode('utf-16le',pack("H*",$byte).pack("H*",$table[$l+1]));
$l++;
}
$languages{$_}->{'strings'} = @strings;
}
return %languages;
#print Dumper(%languages);
}
sub EFI_HII_PACKAGES {
my $offset = shift;
$offset += 8;
my @address = ();
while (1)
{
my $data = data($offset,8);
my $hex = unpack("H*",$data);
last if $hex !~ /^[ABCDEF0-9]{10}000000$/i;
if ($hex =~ /^[ABCDEF0-9]{6}8001000000$/i)
{
push @address, substr ((join '', (reverse ($hex =~ m/../g))), 10);
#my $address = substr ((join '', (reverse ($hex =~ m/../g))), 10);
#printf "$address - %sn", hex($address);
}
$offset += 8;
}
my @pkg = ();
foreach (@address)
{
my %pkg;
$pkg{int_offset} = hex($_);
$pkg{hex_offset} = $_;
$pkg{size} = unpack("I*",data(hex($_),4));
$pkg{type} = unpack("C", data( hex($_)+7 , 1 ));
$pkg{type_name} = $EFI_HII_PACKAGE_TYPE{$pkg{type}}->{name};
$pkg{type_text} = $EFI_HII_PACKAGE_TYPE{$pkg{type}}->{text};
push @pkg, %pkg;
}
return @pkg;
}
sub IFR_PACKAGE_SIG {
my $i = 0;
my $offset = 0;
my $seek = undef;
my @sig = split //, $IFR_PACKAGE_SIG;
while ($i <= $ROM_SIZE)
{
my $byte = data($i,1);
#last unless $byte;
# If we found start of header
if ($byte eq '$')
{
$offset = $i; # Store current offset
$seek = $byte; # Store begining of the signature
$i++;
next;
}
if ($offset) # just to save CPU time
{
if (scalar grep $byte eq $_, @sig)
{
$seek .= $byte if ($IFR_PACKAGE_SIG =~ $seek.$byte );
last if ($IFR_PACKAGE_SIG eq $seek );
}
else
{
$offset = 0;
$seek = undef;
}
}
$i++;
}
#printf "nIFR_PACKAGE_SIG found at offset: %d (0x%08x)n", ($offset, $offset) if $offset;
return $offset;
}
sub data {
my $offset = shift;
my $length = shift;
my $data;
seek $ROM, $offset, 0;
sysread $ROM, $data, $length;
return $data;
};
sub TabSpace {
# Pushing
push @TABS, shift;
return ' ' x (scalar @TABS - 1);
}
sub TabClose {
my $length = scalar @TABS;
my $return = "";
if ($length)
{
my $opcode = pop @TABS;
if ($opcode == $EFI{EFI_IFR_GRAY_OUT_IF_OP})
{
$return = sprintf "xE2x94x94- END IF Grayout;n";
}
elsif ($opcode == $EFI{EFI_IFR_SUPPRESS_IF_OP})
{
$return = sprintf "xE2x94x94- END IF Suppress;n";
}
else
{
$return = "What the fuck?";
}
}
return $return;
}
sub EFI_IFR_PRINT
{
my $op = shift;
my $package = shift;
my $TabSpace = '';
my %op = %{$op};
my %package = %{$package};
if ($op{'opcode'} != $EFI{EFI_IFR_FORM_SET_OP} and scalar @TABS) {
if ($op{'opcode'} == $EFI{EFI_IFR_SUPPRESS_IF_OP} or $op{'opcode'} == $EFI{EFI_IFR_GRAY_OUT_IF_OP})
{
$TabSpace = sprintf "|";
}
elsif ( $op{'opcode'} == $EFI{EFI_IFR_END_OP} )
{
$TabSpace = sprintf "%s",'| ' x (scalar @TABS - 1 );
}
else
{
$TabSpace = sprintf "%s",'| ' x (scalar @TABS);
}
print $TabSpace;
}
if ($op{'opcode'} == $EFI{EFI_IFR_FORM_SET_OP}) { # 0x0E
my $Guid = substr($op{'payload'},0,16);
my $FormSetTitle = unpack("S2",substr($op{'payload'},16,2));
my $Help = unpack("S2",substr($op{'payload'},18,2));
my $Flags = substr($op{'payload'},20,2);
my $ClassGuid = substr($op{'payload'},22,16);
printf "nxE2x95x94%sxE2x95x97n","xE2x95x90"x116;
printf "x{E2}x{95}x{91} FormSet: '%-62sGUID: %s xE2x95x91n", ($STRINGS[$FormSetTitle]."'", fguid($Guid));
printf "x{e2}x{95}x{9f}%sx{e2}x{95}x{a2}n","x{e2}x{94}x{80}"x116;
if ($STRINGS[$Help] and $STRINGS[$Help] ne ' ')
{
printf " \Help text: '%s'n", $STRINGS[$Help];
}
}
elsif ($op{'opcode'} == $EFI{EFI_IFR_GUID_OP}) { # 0x5F
my $Guid = substr($op{'payload'},0,16);
my $Data = unpack("H*", substr($op{'payload'},16));
#printf "x{E2}x{95}x{91} Operation data: '%-55sGUID: %s xE2x95x91n", $Data, &fguid($Guid);
}
elsif ($op{'opcode'} == $EFI{EFI_IFR_DEFAULTSTORE_OP}) { # 0x5C
my $DefaultId = unpack("S2", substr($op{'payload'},2,2));
my $DefaultName = unpack("S2", substr($op{'payload'},2,2));
#printf "EFI_IFR_DEFAULTSTORE_OP, length: %d, DefaultId: %s, DefaultName: %s n",length($op{'payload'}),$DefaultId,$DefaultName ;
}
elsif ($op{'opcode'} == $EFI{EFI_IFR_VARSTORE_OP}) { # 0x24
# typedef struct _EFI_IFR_VARSTORE {
# EFI_IFR_OP_HEADER Header;
# EFI_GUID Guid;
# EFI_VARSTORE_ID VarStoreId;
# UINT16 Size;
# UINT8 Name[1];
# } EFI_IFR_VARSTORE;
#printf "EFI_IFR_VARSTORE_OP, length: %d n",length($op{'payload'});
my $Guid = substr($op{'payload'},0,16);
my $VarStoreId = unpack("S2", substr($op{'payload'},16,2));
my $Size = unpack("S2", substr($op{'payload'},18,2));
my $Name = substr($op{'payload'},20,12);
printf "x{E2}x{95}x{91} VarStore Id: '0x%x', Size: '%s', Name: '%s' GUID: %s x{E2}x{95}x{91}n", $VarStoreId, $Size, $Name, &fguid($Guid);
printf "xE2x95x9A%sxE2x95x9Dn","xE2x95x90"x116;
}
elsif ($op{'opcode'} == $EFI{EFI_IFR_FORM_OP}) { # 0x01
my $FormId = unpack("S2",substr($op{'payload'},0,2));
my $FormTitle = unpack("S2",substr($op{'payload'},2,2));
printf "x{e2}x{94}x{8c}%sx{e2}x{94}x{90}n","x{e2}x{94}x{80}"x116;
printf "x{e2}x{94}x{82} Form Name: '%-86s [ ID: '0x%04x' ]x{e2}x{94}x{82}n", ($STRINGS[$FormTitle]."'", $FormId);
printf "x{e2}x{94}x{94}%sx{e2}x{94}x{98}n","x{e2}x{94}x{80}"x116;
}
elsif ($op{'opcode'} == $EFI{EFI_IFR_GRAY_OUT_IF_OP}) { # 0x19
printf "%sx{E2}x{94}x{8C}- Grayout IF:n",TabSpace($op{'opcode'});
}
elsif ($op{'opcode'} == $EFI{EFI_IFR_SUPPRESS_IF_OP}) { # 0x0A
printf "%sxE2x94x8C- Suppress IF:n",TabSpace($op{'opcode'});
}
elsif ($op{'opcode'} == $EFI{EFI_IFR_END_OP}) { # 0x29
printf "%s",&TabClose($op{'opcode'});
}
elsif ($op{'opcode'} == $EFI{EFI_IFR_EQ_ID_VAL_OP}) { # 0x12
my $QuestionId = unpack("S2",substr($op{'payload'},0,2));
my $Value = unpack("S2",substr($op{'payload'},2,2));
printf "Question [ ID: '0x%02x' ] == 0x%02xn", $QuestionId, $Value,;
}
elsif ($op{'opcode'} == $EFI{EFI_IFR_AND_OP}) { # 0x15
printf "AND expressionn";
}
elsif ($op{'opcode'} == $EFI{EFI_IFR_SUBTITLE_OP}) { # 0x02
my $Prompt = unpack("S2",substr($op{'payload'},0,2));
my $Help = unpack("S2",substr($op{'payload'},2,2));
printf "Subtitle: '%s'n", ($STRINGS[$Prompt]) if defined $STRINGS[$Prompt] and $STRINGS[$Prompt] ne ' ';
}
elsif ($op{'opcode'} == $EFI{EFI_IFR_DEFAULT_OP}) { # 0x5B
my $DefaultId = unpack("S2",substr($op{'payload'},0,2));
my $Type = unpack("C",substr($op{'payload'},2,1));
my $value;
if ($Type == 0) {
$value = unpack("C",substr($op{'payload'},3,1));
}
elsif ($Type == 1) {
$value = unpack("S2",substr($op{'payload'},3,2));
}
elsif ($Type == 2) {
$value = unpack("S2",substr($op{'payload'},3,2));
}
elsif ($Type == 5) {
$value = sprintf("%02d",unpack("C",substr($op{'payload'},3,1))).':'.sprintf("%02d",unpack("C",substr($op{'payload'},4,1))).':'.sprintf("%02d",unpack("C",substr($op{'payload'},5,1)));
}
elsif ($Type == 6) {
$value = unpack("S2",substr($op{'payload'},3,2)).'/'.sprintf("%02d",unpack("C",substr($op{'payload'},5,1))).'/'.sprintf("%02d",unpack("C",substr($op{'payload'},6,1)));
}
else {
$value = unpack("S*",substr($op{'payload'},3,4));
}
printf " Default value: '%s', Type: 0x%02xn",$value, $Type;
}
elsif ($op{'opcode'} == $EFI{EFI_IFR_TRUE_OP}) { # 0x46
printf "EQ == TRUEn";
}
elsif ($op{'opcode'} == $EFI{EFI_IFR_TEXT_OP}) { # 0x03
my $Prompt = unpack("S2",substr($op{'payload'},0,2));
my $Help = unpack("S2",substr($op{'payload'},2,2));
my $TextTwo = unpack("S2",substr($op{'payload'},4,2));
my $t2 = "";
$t2 = $STRINGS[$TextTwo] if (defined $STRINGS[$TextTwo]);
printf "Text: '%-32.32sDefault: '%-32.32sHelp: '%s'n", $STRINGS[$Prompt]."'", $t2."'", $STRINGS[$Help];
}
elsif ($op{'opcode'} == $EFI{EFI_IFR_UINT64_OP}) { # 0x45
my $Value = $op{'payload'};
printf "VALUE = %sn", unpack("S*",$Value);
}
elsif ($op{'opcode'} == $EFI{EFI_IFR_EQUAL_OP}) { # 0x2F
printf "EQUAL expressionn";
}
elsif ($op{'opcode'} == $EFI{EFI_IFR_EQ_ID_LIST_OP}) { # 0x14
my $QuestionId = unpack("S2", substr($op{'payload'},0,2));
my $ListLength = unpack("S2", substr($op{'payload'},2,2));
my @ValueList = unpack("(S4)*", substr($op{'payload'},4));
@ValueList = map {sprintf "'0x%02x'", $_ } @ValueList;
printf "LIST [ ID: '0x%02x' ] in (%s)n",$QuestionId, join ",", @ValueList;
}
elsif ($op{'opcode'} == $EFI{EFI_IFR_OR_OP}) { # 0x16
printf "OR expressionn";
}
elsif ($op{'opcode'} == $EFI{EFI_IFR_NOT_OP}) { # 0x17
printf "NOT expression n";
}
elsif ($op{'opcode'} == $EFI{EFI_IFR_TIME_OP}) {# 0x1b
my $Prompt = unpack("S2",substr($op{'payload'},0,2));
my $Help = unpack("S2",substr($op{'payload'},2,2));
my $QuestionId = unpack("S2",substr($op{'payload'},4,2));
my $VarStoreId = unpack("S2",substr($op{'payload'},8,2));
#my $VarName = unpack("S2",substr($op{'payload'},8,1));
#my $VarOffset = unpack("S2",substr($op{'payload'},9,1));
#my $Flags = unpack("S2",substr($op{'payload'},9,1));
printf "Time: '%s' [ QuestionId: '0x%02x', VarStore: '0x%02x', Help: '%s' ]n", $STRINGS[$Prompt],$QuestionId,$VarStoreId,$STRINGS[$Help] ;
}
elsif ($op{'opcode'} == $EFI{EFI_IFR_DATE_OP}) {# 0x1A
my $Prompt = unpack("S2",substr($op{'payload'},0,2));
my $Help = unpack("S2",substr($op{'payload'},2,2));
my $QuestionId = unpack("S2",substr($op{'payload'},4,2));
my $VarStoreId = unpack("S2",substr($op{'payload'},8,2));
#my $VarName = unpack("S2",substr($op{'payload'},8,1));
#my $VarOffset = unpack("S2",substr($op{'payload'},9,1));
#my $Flags = unpack("S2",substr($op{'payload'},9,1));
printf "Date: '%s' [ QuestionId: '0x%02x', VarStore: '0x%02x', Help: '%s' ]n", $STRINGS[$Prompt],$QuestionId,$VarStoreId,$STRINGS[$Help] ;
}
elsif ($op{'opcode'} == $EFI{EFI_IFR_NUMERIC_OP}) {# 0x07
my $Prompt = unpack("S2",substr($op{'payload'},0,2));
my $Help = unpack("S2",substr($op{'payload'},2,2));
my $QuestionId = unpack("S2",substr($op{'payload'},4,2));
my $VarStoreId = unpack("S2",substr($op{'payload'},8,2));
#my $VarStoreInfo = unpack("C",substr($op{'payload'},10,1));
my $Type = unpack("C",substr($op{'payload'},11,1));
my $MinValue = unpack("C",substr($op{'payload'},12,1));
my $MaxValue = unpack("C",substr($op{'payload'},13,1));
my $Step = unpack("C",substr($op{'payload'},14,1));
printf "Number question: Prompt: %s, Help: %sn",($STRINGS[$Prompt], $STRINGS[$Help]) if $Prompt;
printf "%s x{E2}x{94}x{94}- [ QuestionId: '0x%02x', VarStore: '0x%02x' , Type: '%02x', MinValue: '%d', MaxValue: '%d', Step: '%d' ]n",($TabSpace,$QuestionId, $VarStoreId, $Type,$MinValue, $MaxValue, $Step) if $Prompt;;
}
elsif ($op{'opcode'} == $EFI{EFI_IFR_REF_OP}) {# 0x0F
my $Prompt = unpack("S2",substr($op{'payload'},0,2));
my $Help = unpack("S2",substr($op{'payload'},2,2));
my $QuestionId = unpack("S2",substr($op{'payload'},4,2));
my $VarStoreId = unpack("S2",substr($op{'payload'},8,2));
my $FormId = unpack("S2>*!",substr($op{'payload'},11,4));
printf "Reference: '%s' [ FormID: '0x%04x', QuestionId: '0x%02x', VarStore: '0x%02x' ]n", $STRINGS[$Prompt], $FormId, $QuestionId, $VarStoreId;
}
elsif ($op{'opcode'} == $EFI{EFI_IFR_ACTION_OP}) {# 0x0C
my $Prompt = unpack("S2",substr($op{'payload'},0,2));
my $Help = unpack("S2",substr($op{'payload'},2,2));
my $QuestionId = unpack("S2",substr($op{'payload'},4,2));
my $VarStoreId = unpack("S2",substr($op{'payload'},8,2));
#my $VarStoreInfo = unpack("C",substr($op{'payload'},8,1));
printf "Action: '%-32.32s [ QuestionId: '0x%02x', VarStore: '0x%02x', Help: %s ] n", ($STRINGS[$Prompt]."'", $QuestionId,$VarStoreId, $STRINGS[$Help]);
#printf "%s x{E2}x{94}x{94}- n", ($TabSpace if $STRINGS[$Prompt];
}
elsif ($op{'opcode'} == $EFI{EFI_IFR_PASSWORD_OP}) {# 0x08
my $Prompt = unpack("S2", substr($op{'payload'},0,2));
my $Help = unpack("S2", substr($op{'payload'},2,2));
my $VarStoreId = unpack("S2", substr($op{'payload'},8,2));
printf "Password: %-32.32s [ VarStore: '0x%02x', Help: '%s']n", ($STRINGS[$Prompt], $VarStoreId, $STRINGS[$Help]);
}
elsif ($op{'opcode'} == $EFI{EFI_IFR_ONE_OF_OP}) { # 0x05
my $Prompt = unpack("S2", substr($op{'payload'},0,2));
my $Help = unpack("S2", substr($op{'payload'},2,2));
my $QuestionId = unpack("S2", substr($op{'payload'},4,2));
my $VarStoreId = unpack("S2", substr($op{'payload'},8,2));
# my $VarOffset = unpack("S2", substr($op{'payload'},4,2));
printf "Select option: '%-32.32s[ VarStore: '0x%02x', QuestionId: '0x%02x', Help: '%s']n", ($STRINGS[$Prompt]."'", $VarStoreId, $QuestionId, (defined $STRINGS[$Help] ? $STRINGS[$Help] : '' ));
}
elsif ($op{'opcode'} == $EFI{EFI_IFR_ONE_OF_OPTION_OP}) { # 0x09
my $Option = unpack("S2", substr($op{'payload'},0,2));
my $Flags = str2hex(substr($op{'payload'},2,1));
my $Type = unpack("C", substr($op{'payload'},3,1));
my $Value = unpack("C*", substr($op{'payload'},4,8));
# oid, value, flags, key = struct.unpack("<HHBH", self.payload)
# print ts+"Option '%s' = 0x%x Flags 0x%x Key 0x%x"%(s[oid], value, flags, key)
printf " Option: '%-37.37s[ Value: '%s' Default: '%-6s Type: '%-6.6s ]n", ($STRINGS[$Option]."'", $Value, ($Flags eq '10' ? 'true' : 'false')."'", $TYPES{$Type}."'");
}
else {
printf "--> UNKNOWN OPCODE: %02X, length: %dn", $op{'opcode'}, $op{'length'};
exit 1;
}
}
sub SPECIFICATION_LOAD
{
$EFI{EFI_IFR_FORM_OP} = 0x01;
$EFI{EFI_IFR_SUBTITLE_OP} = 0x02;
$EFI{EFI_IFR_TEXT_OP} = 0x03;
$EFI{EFI_IFR_IMAGE_OP} = 0x04;
$EFI{EFI_IFR_ONE_OF_OP} = 0x05;
$EFI{EFI_IFR_CHECKBOX_OP} = 0x06;
$EFI{EFI_IFR_NUMERIC_OP} = 0x07;
$EFI{EFI_IFR_PASSWORD_OP} = 0x08;
$EFI{EFI_IFR_ONE_OF_OPTION_OP} = 0x09;
$EFI{EFI_IFR_SUPPRESS_IF_OP} = 0x0A;
$EFI{EFI_IFR_LOCKED_OP} = 0x0B;
$EFI{EFI_IFR_ACTION_OP} = 0x0C;
$EFI{EFI_IFR_RESET_BUTTON_OP} = 0x0D;
$EFI{EFI_IFR_FORM_SET_OP} = 0x0E;
$EFI{EFI_IFR_REF_OP} = 0x0F;
$EFI{EFI_IFR_NO_SUBMIT_IF_OP} = 0x10;
$EFI{EFI_IFR_INCONSISTENT_IF_OP} = 0x11;
$EFI{EFI_IFR_EQ_ID_VAL_OP} = 0x12;
$EFI{EFI_IFR_EQ_ID_ID_OP} = 0x13;
$EFI{EFI_IFR_EQ_ID_LIST_OP} = 0x14;
$EFI{EFI_IFR_AND_OP} = 0x15;
$EFI{EFI_IFR_OR_OP} = 0x16;
$EFI{EFI_IFR_NOT_OP} = 0x17;
$EFI{EFI_IFR_RULE_OP} = 0x18;
$EFI{EFI_IFR_GRAY_OUT_IF_OP} = 0x19;
$EFI{EFI_IFR_DATE_OP} = 0x1A;
$EFI{EFI_IFR_TIME_OP} = 0x1B;
$EFI{EFI_IFR_STRING_OP} = 0x1C;
$EFI{EFI_IFR_REFRESH_OP} = 0x1D;
$EFI{EFI_IFR_DISABLE_IF_OP} = 0x1E;
$EFI{EFI_IFR_ANIMATION_OP} = 0x1F;
$EFI{EFI_IFR_TO_LOWER_OP} = 0x20;
$EFI{EFI_IFR_TO_UPPER_OP} = 0x21;
$EFI{EFI_IFR_MAP_OP} = 0x22;
$EFI{EFI_IFR_ORDERED_LIST_OP} = 0x23;
$EFI{EFI_IFR_VARSTORE_OP} = 0x24;
$EFI{EFI_IFR_VARSTORE_NAME_VALUE_OP} = 0x25;
$EFI{EFI_IFR_VARSTORE_EFI_OP} = 0x26;
$EFI{EFI_IFR_VARSTORE_DEVICE_OP} = 0x27;
$EFI{EFI_IFR_VERSION_OP} = 0x28;
$EFI{EFI_IFR_END_OP} = 0x29;
$EFI{EFI_IFR_MATCH_OP} = 0x2A;
$EFI{EFI_IFR_GET_OP} = 0x2B;
$EFI{EFI_IFR_SET_OP} = 0x2C;
$EFI{EFI_IFR_READ_OP} = 0x2D;
$EFI{EFI_IFR_WRITE_OP} = 0x2E;
$EFI{EFI_IFR_EQUAL_OP} = 0x2F;
$EFI{EFI_IFR_NOT_EQUAL_OP} = 0x30;
$EFI{EFI_IFR_GREATER_THAN_OP} = 0x31;
$EFI{EFI_IFR_GREATER_EQUAL_OP} = 0x32;
$EFI{EFI_IFR_LESS_THAN_OP} = 0x33;
$EFI{EFI_IFR_LESS_EQUAL_OP} = 0x34;
$EFI{EFI_IFR_BITWISE_AND_OP} = 0x35;
$EFI{EFI_IFR_BITWISE_OR_OP} = 0x36;
$EFI{EFI_IFR_BITWISE_NOT_OP} = 0x37;
$EFI{EFI_IFR_SHIFT_LEFT_OP} = 0x38;
$EFI{EFI_IFR_SHIFT_RIGHT_OP} = 0x39;
$EFI{EFI_IFR_ADD_OP} = 0x3A;
$EFI{EFI_IFR_SUBTRACT_OP} = 0x3B;
$EFI{EFI_IFR_MULTIPLY_OP} = 0x3C;
$EFI{EFI_IFR_DIVIDE_OP} = 0x3D;
$EFI{EFI_IFR_MODULO_OP} = 0x3E;
$EFI{EFI_IFR_RULE_REF_OP} = 0x3F;
$EFI{EFI_IFR_QUESTION_REF1_OP} = 0x40;
$EFI{EFI_IFR_QUESTION_REF2_OP} = 0x41;
$EFI{EFI_IFR_UINT8_OP} = 0x42;
$EFI{EFI_IFR_UINT16_OP} = 0x43;
$EFI{EFI_IFR_UINT32_OP} = 0x44;
$EFI{EFI_IFR_UINT64_OP} = 0x45;
$EFI{EFI_IFR_TRUE_OP} = 0x46;
$EFI{EFI_IFR_FALSE_OP} = 0x47;
$EFI{EFI_IFR_TO_UINT_OP} = 0x48;
$EFI{EFI_IFR_TO_STRING_OP} = 0x49;
$EFI{EFI_IFR_TO_BOOLEAN_OP} = 0x4A;
$EFI{EFI_IFR_MID_OP} = 0x4B;
$EFI{EFI_IFR_FIND_OP} = 0x4C;
$EFI{EFI_IFR_TOKEN_OP} = 0x4D;
$EFI{EFI_IFR_STRING_REF1_OP} = 0x4E;
$EFI{EFI_IFR_STRING_REF2_OP} = 0x4F;
$EFI{EFI_IFR_CONDITIONAL_OP} = 0x50;
$EFI{EFI_IFR_QUESTION_REF3_OP} = 0x51;
$EFI{EFI_IFR_ZERO_OP} = 0x52;
$EFI{EFI_IFR_ONE_OP} = 0x53;
$EFI{EFI_IFR_ONES_OP} = 0x54;
$EFI{EFI_IFR_UNDEFINED_OP} = 0x55;
$EFI{EFI_IFR_LENGTH_OP} = 0x56;
$EFI{EFI_IFR_DUP_OP} = 0x57;
$EFI{EFI_IFR_THIS_OP} = 0x58;
$EFI{EFI_IFR_SPAN_OP} = 0x59;
$EFI{EFI_IFR_VALUE_OP} = 0x5A;
$EFI{EFI_IFR_DEFAULT_OP} = 0x5B;
$EFI{EFI_IFR_DEFAULTSTORE_OP} = 0x5C;
$EFI{EFI_IFR_FORM_MAP_OP} = 0x5D;
$EFI{EFI_IFR_CATENATE_OP} = 0x5E;
$EFI{EFI_IFR_GUID_OP} = 0x5F;
$EFI{EFI_IFR_SECURITY_OP} = 0x60;
%EFI_HII_PACKAGE_TYPE =
(
0x00 => { name => 'EFI_HII_PACKAGE_TYPE_ALL' , text => 'Pseudo-package type' },
0x01 => { name => 'EFI_HII_PACKAGE_TYPE_GUID' , text => 'Package type where the format of the data is specified using a GUID immediately following the package header' },
0x02 => { name => 'EFI_HII_PACKAGE_FORMS' , text => 'Forms package' },
0x04 => { name => 'EFI_HII_PACKAGE_STRINGS' , text => 'Strings package' },
0x05 => { name => 'EFI_HII_PACKAGE_FONTS' , text => 'Fonts package' },
0x06 => { name => 'EFI_HII_PACKAGE_IMAGES' , text => 'Images package' },
0x07 => { name => 'EFI_HII_PACKAGE_SIMPLE_FONTS' , text => 'Simplified (8x19, 16x19) Fonts package' },
0x08 => { name => 'EFI_HII_PACKAGE_DEVICE_PATH' , text => 'Binary-encoded device path' },
0x09 => { name => 'EFI_HII_PACKAGE_KEYBOARD_LAYOUT' , text => 'Used to mark the end of a package list' },
0x0A => { name => 'EFI_HII_PACKAGE_ANIMATIONS' , text => 'Animations package' },
0xDF => { name => 'EFI_HII_PACKAGE_END' , text => 'Package types reserved for use by platform firmware implementations' },
0xE0 => { name => 'EFI_HII_PACKAGE_TYPE_SYSTEM_BEGIN' , text => 'Package types reserved for use by platform firmware implementations' },
);
%TYPES =
(
0x00 => 'int8',
0x01 => 'int16',
0x02 => 'int32',
0x03 => 'int64',
0x04 => 'bool',
0x05 => 'time',
0x06 => 'date',
0x07 => 'string',
0x08 => 'other',
);
}
12. Сохраняете его себе на компьютер туда, где у вас лежит файл из пункта 10 и даете ему удобное для вас название, например uefidump.pl
13. Переходите в консольный режим и даете команду perl uefidump.pl FE3542FE-C1D3-4EF8-657C-8048606FF670_2_514.ROM > uefidump.log
14. По окончанию вы найдете дамп меню вашего биоса в файле uefidump.log.
Подготовка загрузочной дискеты
1. Берем флешку, размер не важен.
2. Форматируем ее в FAT32
3. Создаем структуру каталогов EFIBoot
4. Скачиваем BOOTX64.EFI
5. Кладем в папку Boot
6. Перегружаемся в BIOS, включаем Legacy и отключаем Secure Boot.
7. Сохраняемся и загружаемся через флешку.
8. После загрузки вы должны увидеть желтый текст на черном экране
> Welcome to GRUB!
>
> Entering rescue mode...
> error: file not found
> grub rescue
>
9. К модификации настройки биоса все готово.
Изменение параметров
Для изменений используются поля VarStore и Value. Value в логе в десятичном варианте, при изменении необходимо указывать шестнадцатиричное значение.
1. Допустим вам надо изменить режим работы диска с IDE на AHCI. Кому-то это надо для хакинтошей, а кто-то купил себе твердотельный жесткий диск, а ноутбук его не видит. Ищем в лог файле что что касается сабжа и находим следующие строки:
Select option: 'HDC Configure As' [ VarStore: '0x39', QuestionId: '0x1a', Help: 'Set Harddisk Controller Configure Type']
Option: 'IDE' [ Value: '0' Default: 'true' Type: 'int8' ]
Option: 'AHCI' [ Value: '1' Default: 'false' Type: 'int8' ]
Option: 'RAID' [ Value: '2' Default: 'false' Type: 'int8' ]
Для того чтобы вам изменить настройку, необходимо сперва дать команду setup_var 0x39.
Результатом данной команды будет текущее значение данной переменной. Чтобы ее изменить и поставить в AHCI, надо дать команду setup_var 0x39 0x1. Учтите, что если у вас стоит Windows, то потребуется его переустановка, так как однажны настроенный Windows на IDE не сможет понять, что теперь ему надо работать с AHCI.
2. Например вам надо запретить дискретный видеоадаптер. За этот пункт отвечает следующие строки:
Select option: 'Special Features' [ VarStore: '0x1e6', QuestionId: '0x92', Help: 'Enable Switch Graphic Function']
Option: 'Disabled' [ Value: '0' Default: 'false' Type: 'int8' ]
Option: 'Enabled' [ Value: '1' Default: 'true' Type: 'int8' ]
Команда setup_var 0x1e6 0x0 отключит дискретный и будет работать только встроенный.
3. Хотим чтобы Numlock не включался
Select option: 'Numlock' [ VarStore: '0x08', QuestionId: '0x10', Help: 'Selects Power-on state for Numlock']
Option: 'Off' [ Value: '0' Default: 'false' Type: 'int8' ]
Option: 'On' [ Value: '1' Default: 'true' Type: 'int8' ]
Команда setup_var 0x08 0x0 отключит его при загрузке.
Эпилог
Данное руководство составлено как оно есть и так как я делаю это на практике. Я не несу ответственности за испорченные материнские платы или утерянную информацию. Все что мы можете сделать — вы делаете на свой страх и риск.
Если что-то пошло не так, то первым спасательным кругом может быть извлечение батарейки биоса для стирания VSS памяти. Если не помогает, то вам нужно искать способ recovery для вашего биоса. В случае HP инструкцию можно посмотреть здесь. Для других вендоров там же, но я не искал.
Моя тема, где я нет нет помогаю страждущим находится здесь. Благодарности от пользователей в доказательство тому, что это все работает.
И последнее, не пытайтесь отключить оборудование, которое у вас имеется или включить то, которого у вас нет, иначе сбой инициализации оборудования приведет к полном краху и невозможности восстановления материнской платы.
И самое последнее, мой вам совет: прежде чем начинать экспериментировать с оверклокингом и тюнингом биоса, проверьте, что для вашего ноутбука работает способ восстановления биоса в случае его краха. Пока таких случаев не было, но мало ли.
Автор: Falseclock
