Как вы знаете, наши новейшие смартфоны Nokia Lumia 920 и Nokia Lumia 820 имеют возможность беспроводной зарядки: флагманская модель заряжается по воздуху «из коробки», а для Lumia 820 необходимо приобрести сменный корпус с возможностью беспроводной зарядки.
Миру уже были показаны устройства с беспроводной зарядкой, например зарядное устройство Touchstone для Palm Pre, Powermat для iPhone, индукционнные зарядки от Energizer. Но в отличие от этих зарядок, созданных по собственным спецификациям, а значит несовместимых с другими устройствами, мы используем стандарт Qi — единственный глобально принятый интерфейс беспроводной зарядки устройств, созданный консорциумом Wireless Power Consortium, состоящим из более чем 100 различных компаний.
Стандарт Qi создан для передачи энергии различным устройствам с помощью магнитной индукции. Технически это очень похоже на решение, которое используется для зарядки электрических зубных щеток.
Как это работает?
Простыми словами, базовая станция состоит из индукционной катушки, которая создает электромагнитное поле при поступлении переменного тока. В устройстве, которое необходимо заряжать, находится похожая катушка, способная улавливать это поле, конвертируя полученную энергию в постоянный ток, использующийся для зарядки аккумулятора.

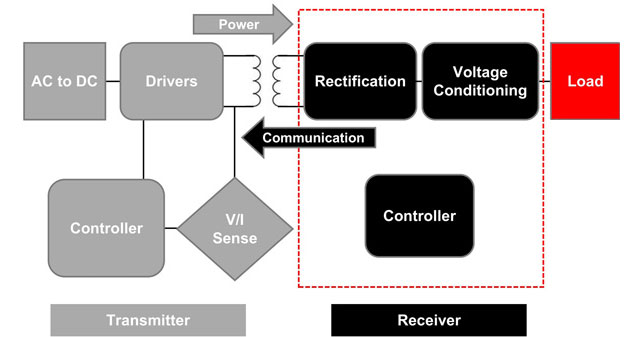

Если рассматривать процесс более детально, то в беспроводной зарядке передатчик (transmitter) состоит из преобразователя тока (ac-dc power converter), задающих устройств (drivers), передающей катушки (transmit coil), потенциального и токового считывания (voltage and current sensing) и контроллера (controller). Приёмник (receiver) содержит получающую катушку (receive coil), выпрямитель (rectification), регулятор напряжения (voltage conditioning) и контроллер (controller).
Энергия передаётся от передатчика к приёмнику через взаимосвязанное магнитное поле, возникающее при течении переменного тока по катушке передатчика. Если катушка приёмника находится в непосредственной близости, значительная часть силовых линий передатчика пройдёт через катушку приёмника, создав переменный ток в приёмнике, который затем уже преобразовывается в постоянное напряжение.
Посмотреть интерактивную презентацию с детальным описанием технологии можно на сайте WPC.
Интересные детали
- Зарядное устройство может состоять из нескольких передающих катушек, активирующихся в зависимости от положения на нём устройства, которое необходимо зарядить.
- Стандарт Qi поддерживает протокол передачи данных между зарядными и заряжаемыми устройствами на скорости 2 кбит/с. Сейчас по этому протоколу от заряжаемого устройства передаётся информация о необходимом уровне электроэнергии для полной зарядки, а также сообщения о том, что устройство зарядилось.
Энергоэффективность
Энергоэффективность беспроводных зарядных устройств Qi составляет примерно 80%. Стоит понимать, что энергитической эффективности в 100% добиться просто невозможно, у стандартных проводных зарядных устройств этот показатель составляет от 75% до 95% в лучшем случае.
Безопасность
Что касается безопасности беспроводных зарядных устройств, мы можем заявить, что используем неионизирующие частоты, не оказывающие вредного физиологического воздействия. Стандарт Qi 1.1 включает в себя обнаружение посторонних объектов в поле действия зарядного устройства, обеспечивая дополнительную безопасность использования; зарядка возможна только с Qi-совместимыми устойствами. Также наши зарядные устройства и смартфоны имеют встроенные предохранительные механизмы, основанные на термоконтроле.
Будущее беспроводных зарядок
После публикации маломощной (пять ватт) спецификации Qi в августе 2009 года, в 2011 году Wireless Power Consortium начал работу над расширением спецификации до средней мощности, позволяя увеличить мощность до 120 ватт. Несмотря на то, что для зарядки телефонов хватает первой спецификации, новый стандарт Qi сможет обеспечить не только зарядку смартфонов, но и, например, требующих большей мощности планшетов.
Благодаря Wireless Power Consortium экосистема беспроводных зарядных устройств развивается очень быстрыми темпами. Так, мы заключили договоры с Virgin Atlantic и The Coffee Bean & Tea Leaf, где в скором времени все столы будут оборудованы встроенными зарядными устройствами: телефон будет заряжаться просто лёжа на столе, пока вы пьёте свой кофе. В России мы тоже ведём переговоры о сотрудничестве с различными бизнесами, чтобы как можно скорее внедрить такие же столы с беспроводными зарядными устройствами в их заведениях.

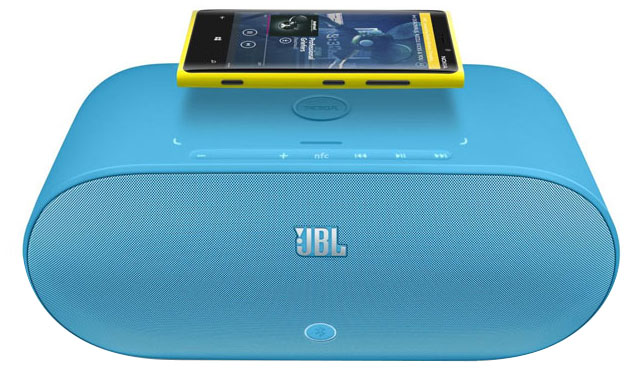

Помимо основного зарядного устройства — беспроводной зарядной панели Nokia — у нас есть беспроводная зарядная подушка Nokia от Fatboy, беспроводная зарядная подставка Nokia и колонка JBL PowerUp для Nokia с функцией беспроводной зарядки, которая не только заряжает ваш телефон по стандарту Qi, но и проигрывает с него музыку, соединяясь через NFC, — про неё мы уже писали.
