Специалисты iFixit разобрали камеру Sony a7R II, представленную в начале лета. Напомним, в этой беззеркальной камере установлен стабилизированный полнокадровый датчик изображения типа BSI CMOS разрешением 42,4 Мп без низкочастотного оптического фильтра.

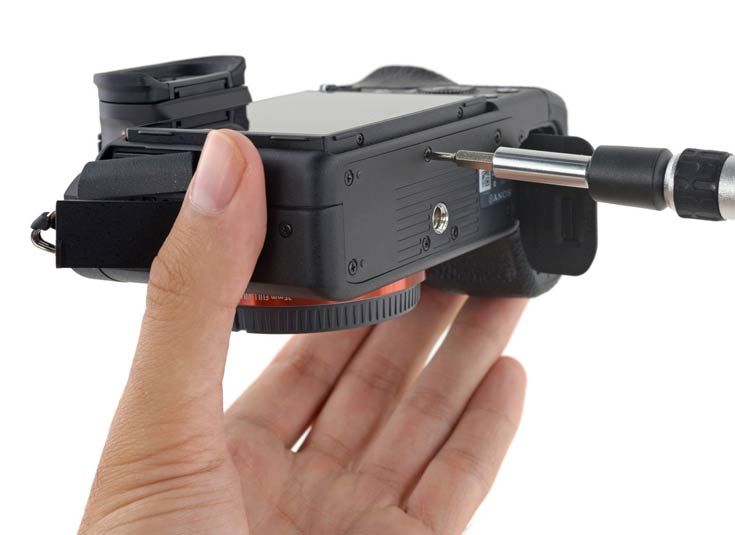

Начав с безобидного ковыряния отверткой, эксперты-препараторы сравнительно скоро смогли снять планку со штативным креплением и дисплей.
Следующим этапом стало вскрытие корпуса, обеспечившее доступ ко всем внутренним компонентам.

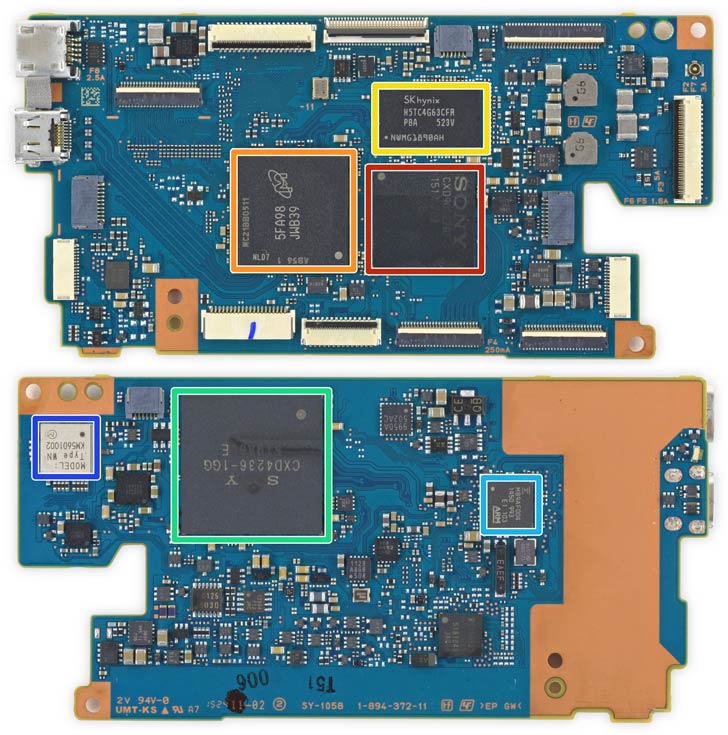

На основой плате камеры находится однокристальная система Sony CXD90027GF, микросхемы флэш-памяти и оперативной памяти. Обратную сторону платы украшает процессор изображений Sony CXD4236-1GG (большая микросхема в зеленой рамке).
Далее наступает очередь электронного видоискателя и верхней панели корпуса.
Наконец, из камеры извлечен датчик изображения. Он закреплен в рамке с помощью магнитной подвески, используемой для стабилизации изображения.
Разборка почти завершена, но на металлическом шасси все еще есть компоненты.

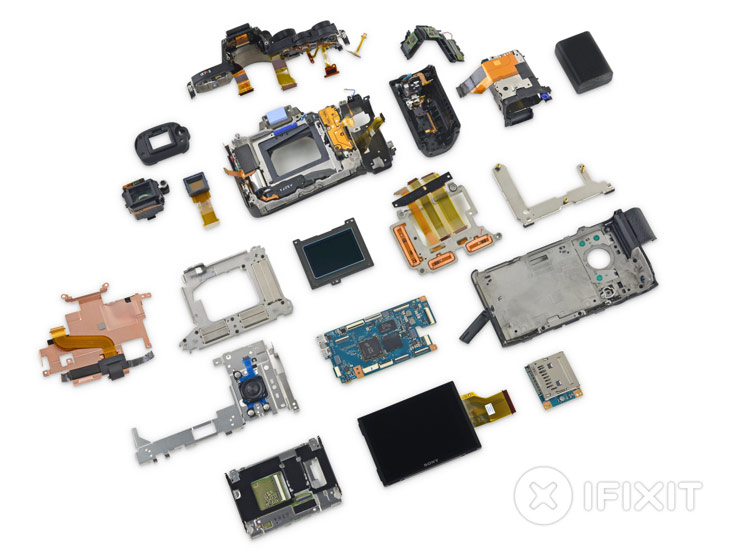

Наконец дело сделано.
Разбирая очередное электронное устройство, мастера из iFixit оценивают его ремонтопригодность. Не стала исключением и камера Sony a7R II. Она заслужила 4 балла из 10 возможных. К плюсам отнесена возможность замены батареи и простота замены видоискателя и штативного крепления. Кроме того, отмечена хоть и непростая, но не требующая полной разборки операция замены поворотного дисплея. В то же время, минусами с точки зрения ремонтопригодности в iFixit посчитали необходимость снимать дисплей для доступа внутрь камеры и ее очень сложное внутреннее устройство, существенно затрудняющее ремонт без соответствующего руководства.
Источник: iFixit
