Как мы уже сообщали, организация USB 3.0 Promoter Group недавно опубликовала спецификации USB Power Delivery v2.0 и USB Billboard Device Class v1.0. Они необходимы для разработки и реализации альтернативных режимов (Alternate Mode или Alt Mode), которые позволят наделять новыми возможностями оборудование с разъемом USB Type-C.

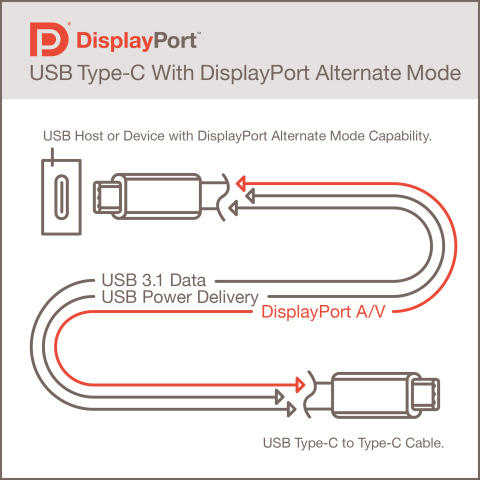

Организация Video Electronics Standards Association (VESA), сотрудничающая с USB 3.0 Promoter Group, уже воспользовалась возможностью добавления альтернативных режимов, описав режим DisplayPort Alt Mode для USB Type-C. В этом режиме разъемы USB Type-C и кабели могут использоваться для доставки данных DisplayPort, в частности, для подключения мониторов 4K и более высокого разрешения; данных SuperSpeed USB (USB 3.1) и питание (до 100 Вт мощности) — все это по одному кабелю. Режим DisplayPort Alt Mode также можно использовать для подключения адаптеров, которые позволят задействовать огромное количество существующих мониторов с входами DisplayPort, HDMI, DVI и VGA.
В режиме DisplayPort Alt Mode происходит переназначение части линий SuperSpeed USB для передачи данных DisplayPort, а остальные линии разъема USB Type-C служат для передачи данных по каналу AUX и для функции HPD (Hot Plug Detection).
Устройства с разъемом USB Type-C и поддержкой DisplayPort Alt Mode можно будет подключить и к существующим устройствам с DisplayPort, используя двунаправленный преобразующий кабель с разъемами USB Type-C и DisplayPort. Источник видео с разъемом USB Type-C и поддержкой DisplayPort Alt Mode можно будет подключать к устройству отображения с входом HDMI, DVI или VGA, используя подходящий переходник. Все переходники и преобразующие кабели будут соответствовать спецификации USB Type-C, включая нечувствительность разъема к ориентации и направлению включения кабеля.
Реализовать описанные возможности позволяет сходство между USB и DisplayPort, дающее возможность использовать одни и те же электрические цепи и кабели для передачи данных SuperSpeed USB со скоростью до 10 Гбит/с в расчете на линию или DisplayPort со скоростью до 8,1 Гбит/с на линию (как описано в стандарте DisplayPort 1.3). Первые реализации DisplayPort Alt Mode в устройствах с разъемом USB Type-C, вероятнее всего, будут следовать требованиям DisplayPort 1.2a (скорость до 5,4 Гбит/с на линию). С учетом использования четырех линий, это означает поддержку разрешений до 4K (4096 x 2160 пикселей) с кадровой частотой 60 Гц и 30-битной глубиной представления цвета.
Может использоваться только часть линий — одна или две, оставляя возможность одновременно передавать данные SuperSpeed USB. Например, в стыковочной станции, использование двух линий для DisplayPort 1.3 позволит одновременно передавать в обоих направлениях данные SuperSpeed USB и выводить данные DisplayPort с разрешением 4K (3840 x 2160 пикселей). При использовании всех четырех линий в DisplayPort Alt Mode разрешение повышается до 5K (5120 x 2880 пикселей), причем остается возможность передавать данные USB 2.0 по отдельным выводам USB Type-C, зарезервированным для этого.
