В данной статье мы хотим напомнить о такой концепции, как SDN и рассказать, как сейчас выглядит ее реализация в виде платформы Intel ONS.

Сперва лайфхак для тех, кому лень читать много текста и смотреть картинки: в самом конце статьи приведены условия получения 10G коммутатора. «Без-воз-мез-дно, то есть даром», — как говорила Сова во всем известном мультфильме.

Про SDN уже написано немало материалов, поэтому вкратце напомним, что основная идея — разделение управления сетевым оборудованием и управление передачей данных.

Преимущества такого подхода:

  • Прямое программирование сети: разделение уровней управления позволяет создавать архитектуру напрямую.
  • Гибкость: Администратор может изменять правила работы сети «на лету» для адаптации к изменившимся требованиям.
  • Централизация управления: Все управление сетью сосредоточено (логически) в одном месте, в контроллере SDN. Для приложений сеть выглядит единым логическим коммутатором.
  • Программное конфигурирование: SND позволяет конфигурировать, управлять, задавать правила безопасности, оптимизировать сетевые ресурсы в сжатые сроки с помощью автоматизированных средств, в том числе собственной разработки.

Software Defined Network (SDN) на основе открытой платформы Intel ONS

Концепт вызывает немало споров, но мы считаем направление перспективным.

В прошлом году Intel представила ряд решений для коммутаторов, на основе приобретенной
Fulcrum Microsystems, Intel Ethernet FM6000.

Software Defined Network (SDN) на основе открытой платформы Intel ONS

идея матрицы

Матрицы позиционируются как гибридные коммутаторы с возможностью простого перехода от традиционной коммутации к SDN. Главной особенностью считается возможность направлять потоки обработчику OpenFlow или обработчику традиционных пакетов. Обработчик в Intel FM6000 крайне гибок, он позволяет работать с любыми стандартами, даже если администратору захочется создать свой собственный протокол — не беда, это можно сделать. Основа такой гибкости — структура обработчика.

Software Defined Network (SDN) на основе открытой платформы Intel ONS

Структура TCAM/RAM/MUX в обработчике

Коммутатор на основе такой матрицы может одновременно работать в традиционных сетях и OpenFlow с рекордно низкими задержками и высокой производительностью.

Software Defined Network (SDN) на основе открытой платформы Intel ONS

эталонный дизайн

Software Defined Network (SDN) на основе открытой платформы Intel ONS

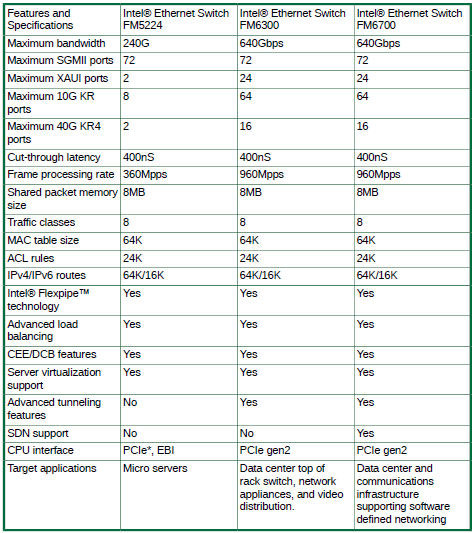

Модели в серии

Для работы с такими замечательными матрицами Intel представил решение от Wind River — Open Network Software.

Software Defined Network (SDN) на основе открытой платформы Intel ONS

Структура ONS

Особенности:

  • Модульная, открытая и расширяемая архитектура с доступам к низкоуровневым функциям.
  • Системные интерфейсы с открытым API и вызовами RPC.
  • Программный интерфейс управления на основе XML-RPC.
  • Объектно-ориентированный дизайн с использованием XML и схем баз данных.
  • Application Development Kit для встраивания новых приложений на коммутатор.
  • Встроенная поддержка ряда протоколов и расширение через модули.

Поддерживаются основные протоколы L2 и L3, функционал для ЦОД.

Layer 2:

  • Port-based VLAN
  • 802.1Q VLAN
  • IGMP snooping
  • LACP
  • Storm Control
  • STP/RSTP/MSTP
  • Q-in-Q
  • QoS/DiffServ
  • L2/L3/L4 ACL
  • LLDP (802.1ab)

Layer 3:

  • Static route
  • VLAN routing
  • OSPF v2
  • ECMP
  • ARP
  • IGMP*
  • PIM-SM*
  • VRRP*
  • OSPF v3*
  • PIM-SM6*
  • DHCPv6 relay
  • BGP

Управление:

  • CLI/WEB/SNMP
  • IPv6 management
  • Auto-Installation

Data Center Application:

  • 802.1Qaz (ETS)
  • 802.1Qbb (PFC)
  • DCBX
  • VM Tracer
  • EVB/802.1Qbg
  • OpenFlow v1.0
  • VXLAN
  • NVGRE*

Отмеченное "*" будет поддерживаться в следующих версиях.

Так выглядит идеальный коммутатор будущего (по мнению Intel):

Software Defined Network (SDN) на основе открытой платформы Intel ONS

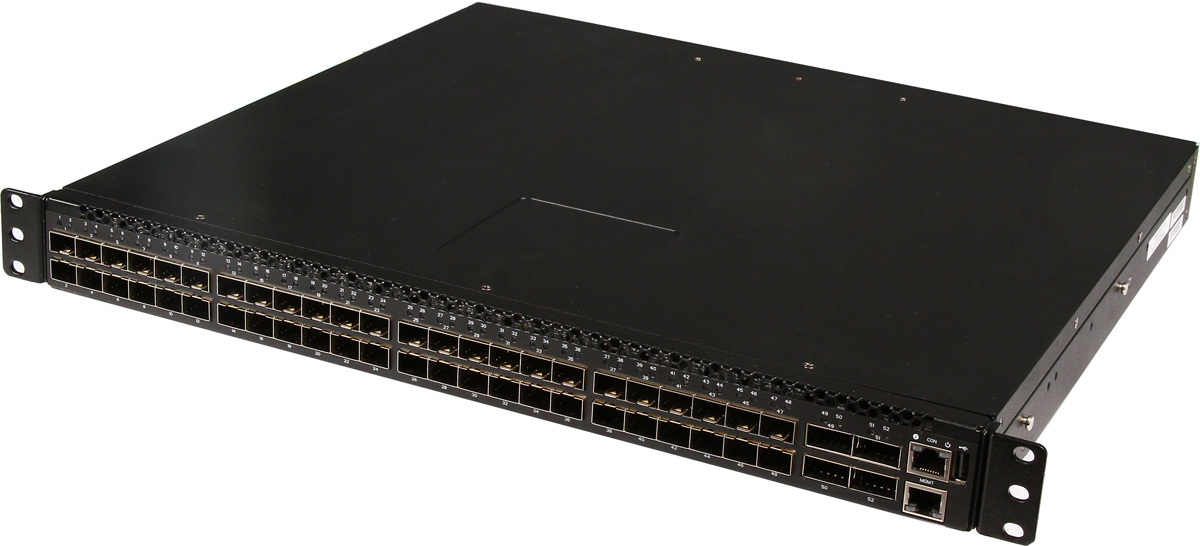

Что будет, если взять старшую модель матрицы Intel FM6764 и сетевой стек ONS? Отличный коммутатор!

Software Defined Network (SDN) на основе открытой платформы Intel ONS

48 портов 10G SFP+, 4 порта 40G QSFP, USB порт, порты консоли и управления.

Software Defined Network (SDN) на основе открытой платформы Intel ONS

Два блока питания, вентиляция с горячей заменой.

Software Defined Network (SDN) на основе открытой платформы Intel ONS

Intel Core i3, 2GB оперативной памяти, 30 гигабайт SSD накопитель.

В нашей лаборатории коммутатор успешно запущен и работает.

Мы приглашаем разработчиков сетевых приложений и компании, которые собираются тестировать/внедрять SDN решения для апробации коммутатора в реальных задачах.

Авторам самого интересного проекта, включая высоконагруженные решения на традиционной коммутации, один коммутатор будет подарен :)
Подведение итогов — 31 марта.
