РОБОТ на базе: android, arduino, bluetooth. Рефлексный. Часть 2

в 5:15, , рубрики: Без рубрики

В прошлой статье РОБОТ на базе: android, arduino, bluetooth. Начало была предложена общая схема робота и представлена технология передачи и приема данных между андроидом и ардуино. А в ее завершении приведен список заказанных деталей и модулей. Детали получены (рис.1), комментарии учтены, приступим к созданию первого робота – рефлексного робота.
РОБОТ на базе: android, arduino, bluetooth. Рефлексный. Часть 2
Рисунок 1

Оглавление

Статья 1. РОБОТ на базе: android, arduino, bluetooth. Начало
Статья 2. РОБОТ на базе: android, arduino, bluetooth. Рефлексный. Часть 2.

Предполагается, что человек читающий статью уже имеет представление о:
-Базовых понятиях электроники
-Предыдущей статье

Постановка задачи

Создать робота который выполняет следующий функционал:
-Имеет удаленное управление при помощи смартфона (передвижение вперед, назад, налево, направо)
-Передает на смартфон данные о расстоянии до объекта находящегося перед ним(на базе ультра звукового датчика)
-Имеет режим автономного управления: непрерывно перемещается по помещению, при встрече препятствий меняет направление своего движения, тем самым объезжая препятствие.

Немного теории

Наш мир является сложнейшей системой, в которой взаимодействуют между собой огромное количество объектов, подчиненных определенным законам физики, поэтому создание робота функционирующего в рамках этой системы, является очень трудоемкой задачей. Для упрощения процесса создания первого робота воспользуемся понятием абстрагирования среды(в которую помещен робот) и действий робота. В дальнейших статьях будем усложнять среду и соответственно действия робота.

Абстрагирование среды

Среда где будет обитать наш первый робот будет представлять собой двухмерный мир и обладать следующими характеристиками:
1) Полностью наблюдаемая, т.е. датчики робота предоставляют доступ к полной информации о состоянии среды в каждый момент времени. Полностью наблюдаемые варианты среды являются удобными, поскольку роботу не требуется поддерживать какое-либо внутреннее состояние для того, чтобы быть в курсе всего происходящего в этом мире.
2) Детерминированная. Если следующее состояние среды полностью определяется текущим состоянием и действием, выполненным роботом, то такая среда называется детерминированной; в противном случае она является стохастической.
3) Эпизодическая. В эпизодической проблемной среде опыт робота состоит из неразрывных эпизодов. Каждый эпизод включает в себя восприятие среды роботом, а затем выполнение одного действия. При этом крайне важно то, что следующий эпизод не зависит от действий, предпринятых в предыдущих эпизодах. В эпизодических вариантах среды выбор действия в каждом эпизоде зависит только от самого эпизода.
4) Статическая. Если среда может измениться в ходе того, как робот выбирает очередное действие, то такая среда называется динамической для данного робота; в противном случае она является статической.
5) Непрерывная — Различие между дискретными и непрерывными вариантами среды может относиться к состоянию среды, способу учета времени, а также восприятием и действиям агента. В нашем случае считается что состояние среды меняется непрерывно. К примеру игра в шахматы является дискретной, так как имеет конечное количество различных состояний.
6) Одноагентная это среда в которой находится один объект(робот), и другие объекты на него не влияют и не конкурируют с ним.

Абстрагирование действий робота

1) Движение – робот может передвигаться в двух направлениях(взад, вперед) и разворачиваться на месте(налево, направо)
2) Датчики робота (ультразвуковой сенсор), позволяет определить расстояние до объекта. Расстояние может быть определено от 0,02 метра до 4 метров.

Таким образом, определим, что создаваемый в этой статье робот является простым рефлексным роботом. Подобные роботы выбирают действия на основе текущего акта восприятия, игнорируя всю остальную историю актов восприятия.

Краткая информация по используемым деталям и модулям

Драйвер двигателей HG7881. Для управления двигателями робота необходимо устройство, которое бы преобразовывало управляющие сигналы малой мощности в токи, достаточные для управления моторами. Такое устройство называют драйвером двигателей.
РОБОТ на базе: android, arduino, bluetooth. Рефлексный. Часть 2
HG7881 – это двухканальный драйвер двигателей, питание возможно от источника 2,5 – 12 В. Описание выходов драйвера:
Таблица 1

Вывод Описание
B-IA Двигатель B Вход A (IA)
B-IB Двигатель B Вход B (IB)
GND Земля (Минус)
VCC Рабочее напряжение 2.5-12V (Плюс)
A-IA Двигатель A Вход A (IA)
A-IB Двигатель A Вход B (IB)

Для того чтобы заставить двигатели работать нужным нам образом на выводы (B-IA, B-IB, A-IA, A-IB) необходимо подавать логические сигналы (HIGH,LOW). Таблица истинности двигателей:
Таблица 2

IA IB Состояние двигателя
L L Off
H L Forward
L H Reverse
H H Off

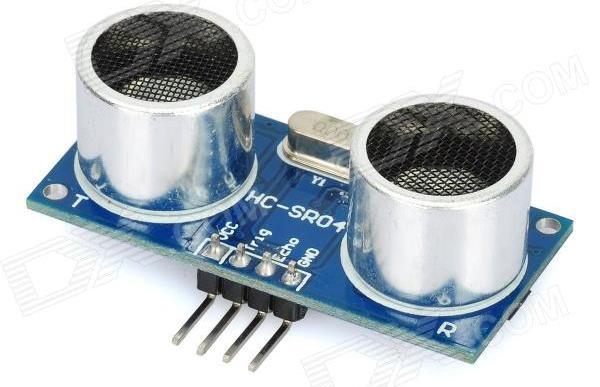

Ультразвуковой сенсор измерения расстояния HC-SR04. Определяет расстояние до объекта, измеряя время отражения звуковой волны от объекта.
РОБОТ на базе: android, arduino, bluetooth. Рефлексный. Часть 2
Сенсор излучает короткий ультразвуковой импульс (в момент времени 0), который отражается от объекта и принимается сенсором. Расстояние рассчитывается исходя из времени до получения эха и скорости звука в воздухе.
На вывод (Trig) подаётся импульс длительностью 10 мкс, ультразвуковой модуль излучает 8 пачек ультразвукового сигнала с частотой 40кГц и обнаруживает их эхо. Измеренное расстояние до объекта пропорционально ширине эха (Echo) и может быть рассчитано по формуле:
Ширина импульса/58 = расстояние в см.

Сборка робота и подключение всех модулей

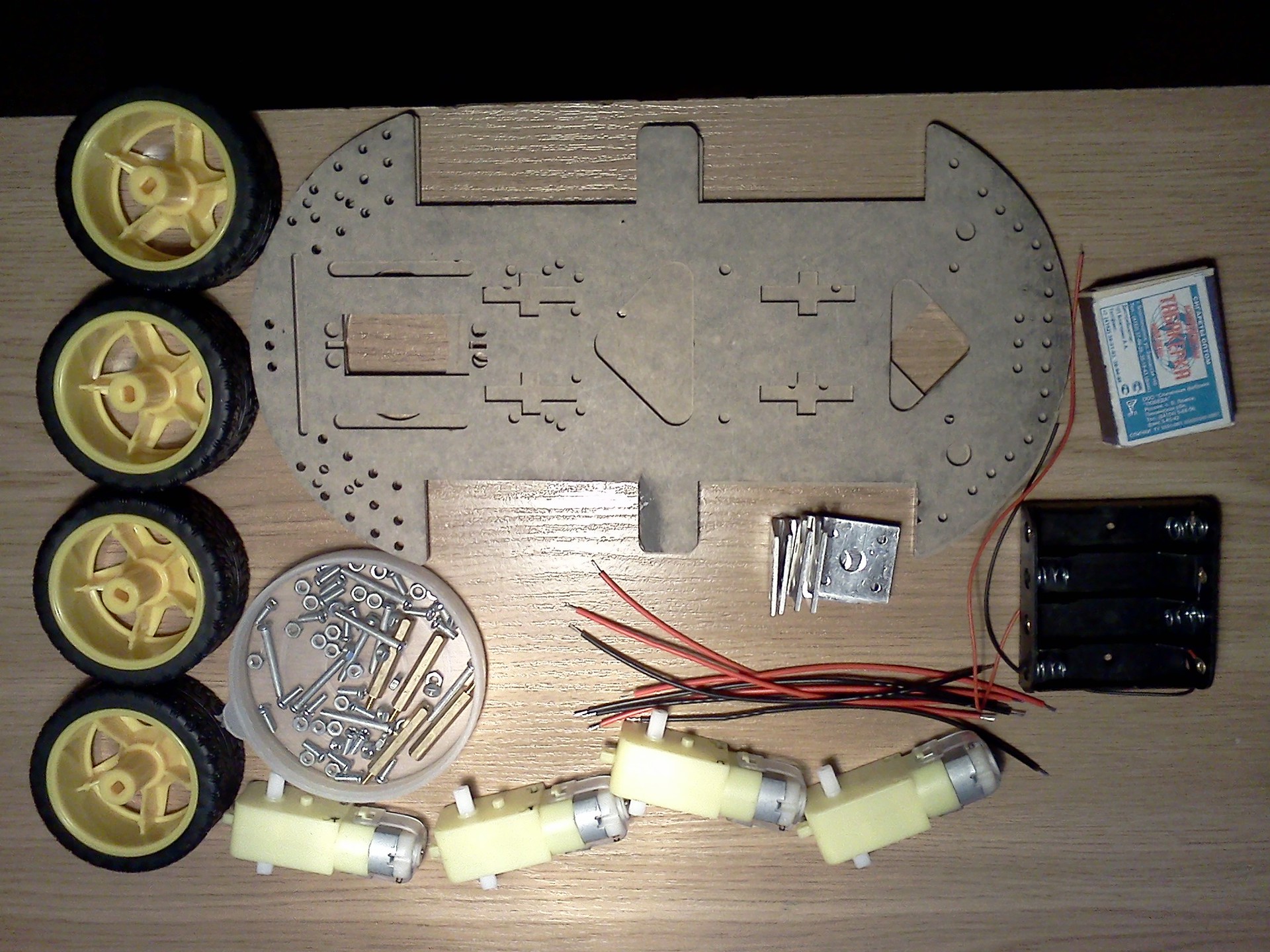

Собираем платформу (рис.2).
РОБОТ на базе: android, arduino, bluetooth. Рефлексный. Часть 2
Рисунок 2
Подключаем двигатели к драйверу (рис. 3). По два двигателя на один разъем драйвера, т.е. двигатели левой стороны платформы к разъему “Motor B”, двигатели правой стороны — “Motor A”. Управление платформой будет произведено аналогично гусеничной. При движении вперед и назад все двигатели работают синхронно в одном направлении, при повороте направо двигатели правой стороны платформы останавливаются, а левой двигаются синхронно, при повороте налево двигатели левой стороны останавливаются, а правой двигаются синхронно.
РОБОТ на базе: android, arduino, bluetooth. Рефлексный. Часть 2
Рисунок 3

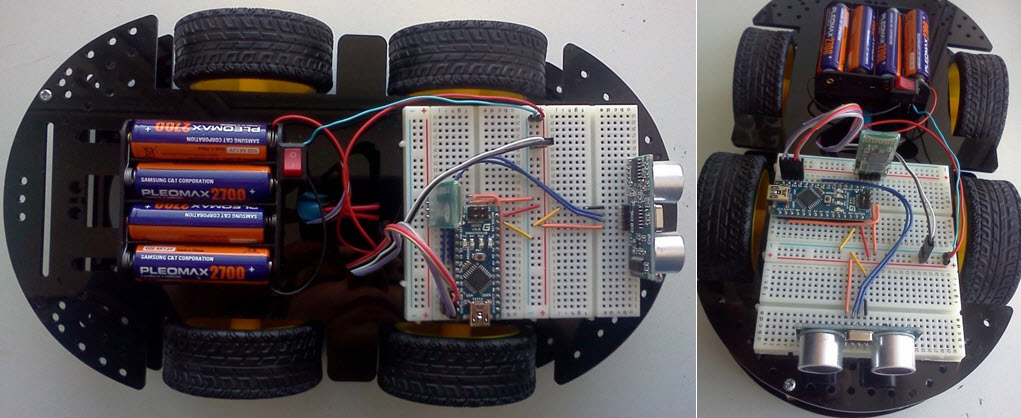

Прикручиваем верхнюю часть платформы. Соединяем драйвер двигателей, ардуино, аккумуляторы, БТ модуль и ультразвуковой сенсор к макетной плате (рис.4)
РОБОТ на базе: android, arduino, bluetooth. Рефлексный. Часть 2
Рисунок 4
Схема подключения представлена на (рис.5). Питание ардуино, ультразвукового сенсора и драйвера двигателей (следовательно и самих двигателей) обеспечивают 4 подключенных последовательно аккумулятора (1,2 В., 2700 мА/ч), на БТ модуль питание подается от выхода ардуино 3,3 В.
РОБОТ на базе: android, arduino, bluetooth. Рефлексный. Часть 2
Рисунок 5
Робот собран, необходимо его заставить выполнять команды, отправленные с андроида.

Скетч для Arduino ШАГ 1 – Удаленное управление роботом

Загрузим скетч в ардуино, не забыв перед этим отключить питания от БТ модуля (в противном случае загрузить его не удастся):

Скетч для Arduino ШАГ 1

//Объявляем переменные
char incomingbyte; // переменная для приема данных
//motors A (RIGHT)
int R_A_IA = 9; // A-IA
int R_A_IB = 10; // A-IB
//motors B (LEFT)
int L_B_IA = 11; // B-IA
int L_B_IB = 12; // B-IB
//Инициализация переменных
void setup() {
  Serial.begin(38400);
  //motors RIGHT
  pinMode(R_A_IA,OUTPUT);
  digitalWrite(R_A_IA, HIGH);
  pinMode(R_A_IB,OUTPUT);
  digitalWrite(R_A_IB, HIGH);
  //motors LEFT
  pinMode(L_B_IA,OUTPUT);
  digitalWrite(L_B_IA, HIGH);
  pinMode(L_B_IB,OUTPUT);
  digitalWrite(L_B_IB, HIGH);
}

void go_forward(){
  //motors LEFT
  digitalWrite(L_B_IA, LOW);
  digitalWrite(L_B_IB, HIGH);
  //motors RIGHT
  digitalWrite(R_A_IA, LOW);
  digitalWrite(R_A_IB, HIGH);
}

void go_back(){
  //motors LEFT
  digitalWrite(L_B_IA, HIGH);
  digitalWrite(L_B_IB, LOW);
  //motors RIGHT
  digitalWrite(R_A_IA, HIGH);
  digitalWrite(R_A_IB, LOW);
}

void go_right(){
  //motors LEFT
  digitalWrite(L_B_IA, LOW);
  digitalWrite(L_B_IB, HIGH);
  //motors RIGHT
  digitalWrite(R_A_IA, LOW);
  digitalWrite(R_A_IB, LOW);
}

void go_left(){
  //motors LEFT
  digitalWrite(L_B_IA, LOW);
  digitalWrite(L_B_IB, LOW);
  //motors RIGHT
  digitalWrite(R_A_IA, LOW);
  digitalWrite(R_A_IB, HIGH);
}

void stop_robot(){
  //motors LEFT
  digitalWrite(L_B_IA, LOW);
  digitalWrite(L_B_IB, LOW);
  //motors RIGHT
  digitalWrite(R_A_IA, LOW);
  digitalWrite(R_A_IB, LOW);
}

//Основной цикл программы
void loop() {
  if (Serial.available() > 0){
    incomingbyte = Serial.read();
      if (incomingbyte == '1'){
        go_forward();
        Serial.println("FORWARD");
      }
      if (incomingbyte == '2'){
        go_back();
        Serial.println("BACK");
      }
      if (incomingbyte == '3'){
        go_right();
        Serial.println("RIGHT");
      }
      if (incomingbyte == '4'){
        go_left();
        Serial.println("LEFT");
      }
      if (incomingbyte=='0'){
        stop_robot();
        Serial.println("STOP");
      }
  }
}

Объявляем переменные: R_A_IA, R_A_IB – определяют номера выводов управляющих двигателем А (двигатели правой стороны), L_B_IA, L_B_IB — выводы управляющие двигателем B(двигатели левой стороны. Инициируем последовательное соединение и задаем скорость передачи данных в бит/c (бод) – 38400. Устанавливаем режим работы выводов управляющих двигателями – OUTPUT (выходы). Подаем на все выходы значение HIGH, что означает — двигатели отключены(таблица 2).
Определяем функции: go_forward(), go_back(), go_right(), go_left(), stop_robot(), которые запускают двигатели в прямом или обратном направлении вращения, тем самым приводя робота в движение – вперед, назад, направо, налево, стоп, соответственно.
В основном цикле программы происходит считывание и обработка данных полученных в последовательный порт от БТ модуля. В зависимости от полученной команды выполняется та или иная функция и по последовательному порту передается текст об ее выполнении.

Android приложение ШАГ 1 – Удаленное управление роботом

Создаем новый проект «Android application project». Как было написано в прошлой статье, для работы с БТ необходимо выставить права на использование его нашим приложением. Для этого заходим в манифест, выбираем закладку Permissions, нажимаем add, далее Uses permission, и устанавливаем следующие права: android.permission.BLUETOOTH, android.permission.BLUETOOTH_ADMIN
Создаем основное activity, в res/layout/activity_main.xml поместим код:

основное activity ШАГ 1

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="fill_parent"
    android:layout_height="fill_parent"
    android:orientation="vertical" >

    <TextView
        android:id="@+id/txtrobot"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Поле текстовых сообщений" />

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content" >

        <Button
            android:id="@+id/b1"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_weight="100"
            android:text="Вперед" />

    </LinearLayout>

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content" >

        <LinearLayout
            android:layout_width="wrap_content"
            android:layout_height="match_parent"
            android:layout_weight="100" >

            <Button
                android:id="@+id/b4"
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:layout_weight="100"
                android:text="Налево" />

            <Button
                android:id="@+id/b0"
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:layout_weight="100"
                android:text="Стоп" />

            <Button
                android:id="@+id/b3"
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:layout_weight="100"
                android:text="Направо" />

        </LinearLayout>

    </LinearLayout>

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content" >

        <Button
            android:id="@+id/b2"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_gravity="center"
            android:layout_weight="100"
            android:text="Назад" />

    </LinearLayout>

</LinearLayout>

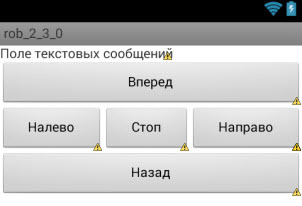

Вот так будет выглядеть основное activity:
РОБОТ на базе: android, arduino, bluetooth. Рефлексный. Часть 2
Текстовое поле «txtrobot», будет отображать всю необходимую нам информацию. Кнопки b0, b1, b2, b3, b4 будут отправлять команды в arduino (0, 1, 2, 3, 4)
Переходим в src/../MainActivity.java здесь и будет располагаться наш основной код.
В предыдущей статье на шаге 4, был представлен код позволяющий передавать и принимать данные по БТ. За основу возьмем этот код.
В состояния активити onPause() и onResume() добавим условие проверки существования БТ у андроида и определения включен ли он. В предыдущей статье это условие отсутствовало в связи, с чем при запуске приложения, если был отключен БТ, оно завершалось с ошибкой и только после этого предлагало включить БТ.

        if (btAdapter != null){
        	if (btAdapter.isEnabled()){
//Код приложения
}
}

Объявим переменные для хранения кнопок:

Button b0, b1, b2, b3, b4;

Находим их по ID:

     b0 = (Button) findViewById(R.id.b0);//Стоп
        b1 = (Button) findViewById(R.id.b1);//Вперед
        b2 = (Button) findViewById(R.id.b2);//Назад
        b3 = (Button) findViewById(R.id.b3);//Направо
        b4 = (Button) findViewById(R.id.b4);//Налево

Напишем обработчики нажатия этих кнопок, для отправки команд:

    b0.setOnClickListener(new OnClickListener() {
            public void onClick(View v) {
             MyThred.sendData("0");
            }
          });

        b1.setOnClickListener(new OnClickListener() {
          public void onClick(View v) {
           MyThred.sendData("1");
          }
        });

        b2.setOnClickListener(new OnClickListener() {
          public void onClick(View v) {
           MyThred.sendData("2");
          }
        });

        b3.setOnClickListener(new OnClickListener() {
            public void onClick(View v) {
             MyThred.sendData("3");
            }
          });

        b4.setOnClickListener(new OnClickListener() {
        	public void onClick(View v) {
        		MyThred.sendData("4");
        	}
        });

Полный код приложения:

Код приложения Шаг 1

package com.example.rob_2_3_0;

import java.io.IOException;
import java.io.InputStream;
import java.io.OutputStream;
import java.util.UUID;

import com.example.rob_2_3_0.R;

import android.os.Bundle;
import android.os.Handler;
import android.app.Activity;
import android.util.Log;
import android.view.View;
import android.view.View.OnClickListener;
import android.widget.Button;
import android.widget.TextView;
import android.widget.Toast;
import android.bluetooth.*;
import android.content.Intent;

public class MainActivity extends Activity {
	private static final int REQUEST_ENABLE_BT = 1;
	final int ArduinoData = 1;
	final String LOG_TAG = "myLogs";
	private BluetoothAdapter btAdapter = null;
	private BluetoothSocket btSocket = null;
	private static String MacAddress = "20:11:02:47:01:60"; // MAC-адрес БТ модуля
	private static final UUID MY_UUID = UUID.fromString("00001101-0000-1000-8000-00805F9B34FB");
	private ConnectedThred MyThred = null;
	public TextView mytext;
	Button b0, b1, b2, b3, b4;
	boolean fl=false;
	Handler h;

	@Override
	protected void onCreate(Bundle savedInstanceState) {
		super.onCreate(savedInstanceState);
		setContentView(R.layout.activity_main);

		btAdapter = BluetoothAdapter.getDefaultAdapter();
		mytext = (TextView) findViewById(R.id.txtrobot);

        if (btAdapter != null){
        	if (btAdapter.isEnabled()){
        		mytext.setText("Bluetooth включен. Все отлично.");
        	}else
        	{
        		Intent enableBtIntent = new Intent(BluetoothAdapter.ACTION_REQUEST_ENABLE);
        		startActivityForResult(enableBtIntent, REQUEST_ENABLE_BT);
        	}

        }else
        {
        	MyError("Fatal Error", "Bluetooth ОТСУТСТВУЕТ");
        }

        b0 = (Button) findViewById(R.id.b0);//Стоп
        b1 = (Button) findViewById(R.id.b1);//Вперед
        b2 = (Button) findViewById(R.id.b2);//Назад
        b3 = (Button) findViewById(R.id.b3);//Направо
        b4 = (Button) findViewById(R.id.b4);//Налево

        b0.setOnClickListener(new OnClickListener() {
            public void onClick(View v) {
             MyThred.sendData("0");
            }
          });

        b1.setOnClickListener(new OnClickListener() {
          public void onClick(View v) {
           MyThred.sendData("1");
          }
        });

        b2.setOnClickListener(new OnClickListener() {
          public void onClick(View v) {
           MyThred.sendData("2");
          }
        });

        b3.setOnClickListener(new OnClickListener() {
            public void onClick(View v) {
             MyThred.sendData("3");
            }
          });

        b4.setOnClickListener(new OnClickListener() {
        	public void onClick(View v) {
        		MyThred.sendData("4");
        	}
        });

        h = new Handler() {
            public void handleMessage(android.os.Message msg) {
              switch (msg.what) {
              case ArduinoData:
	        	  byte[] readBuf = (byte[]) msg.obj;
	              String strIncom = new String(readBuf, 0, msg.arg1);
	              mytext.setText("Данные от Arduino: " + strIncom);
	              break;
              }
            };
          };
	}

	@Override
	public void onResume() {
	    super.onResume();
        if (btAdapter != null){
        	if (btAdapter.isEnabled()){
			    BluetoothDevice device = btAdapter.getRemoteDevice(MacAddress);
			    Log.d(LOG_TAG, "***Получили удаленный Device***"+device.getName());

			    try {
			        btSocket = device.createRfcommSocketToServiceRecord(MY_UUID);
			        Log.d(LOG_TAG, "...Создали сокет...");
			      } catch (IOException e) {
			        MyError("Fatal Error", "В onResume() Не могу создать сокет: " + e.getMessage() + ".");
			      }

			    btAdapter.cancelDiscovery();
			    Log.d(LOG_TAG, "***Отменили поиск других устройств***");

			    Log.d(LOG_TAG, "***Соединяемся...***");
			    try {
			      btSocket.connect();
			      Log.d(LOG_TAG, "***Соединение успешно установлено***");
			    } catch (IOException e) {
			      try {
			        btSocket.close();
			      } catch (IOException e2) {
			        MyError("Fatal Error", "В onResume() не могу закрыть сокет" + e2.getMessage() + ".");
			      }
			    }

			    MyThred = new ConnectedThred(btSocket);
			    MyThred.start();
        	}
        }
	  }

	  @Override
	  public void onPause() {
	    super.onPause();

	    Log.d(LOG_TAG, "...In onPause()...");

        if (btAdapter != null){
        	if (btAdapter.isEnabled()){
			    if (MyThred.status_OutStrem() != null) {
			        MyThred.cancel();
			    }
			    try     {
			      btSocket.close();
			    } catch (IOException e2) {
			    	MyError("Fatal Error", "В onPause() Не могу закрыть сокет" + e2.getMessage() + ".");
			    }
        	}
    	}
	  }//OnPause

	private void MyError(String title, String message){
		    Toast.makeText(getBaseContext(), title + " - " + message, Toast.LENGTH_LONG).show();
		    finish();
	}


	 //Отдельный поток для передачи данных
	 private class ConnectedThred extends Thread{
		 private final BluetoothSocket copyBtSocket;
		 private final OutputStream OutStrem;
		 private final InputStream InStrem;

		 public ConnectedThred(BluetoothSocket socket){
			 copyBtSocket = socket;
			 OutputStream tmpOut = null;
			 InputStream tmpIn = null;
			 try{
				 tmpOut = socket.getOutputStream();
				 tmpIn = socket.getInputStream();
			 } catch (IOException e){}

			 OutStrem = tmpOut;
			 InStrem = tmpIn;
		 }

		 public void run()
		 {
			 byte[] buffer = new byte[1024];
			 int bytes;

			 while(true){
				 try{
					 bytes = InStrem.read(buffer);
					 h.obtainMessage(ArduinoData, bytes, -1, buffer).sendToTarget();
				 }catch(IOException e){break;}

			 }

		 }

		 public void sendData(String message) {
			    byte[] msgBuffer = message.getBytes();
			    Log.d(LOG_TAG, "***Отправляем данные: " + message + "***"  );

			    try {
			    	OutStrem.write(msgBuffer);
			    } catch (IOException e) {}
		}

		 public void cancel(){
			 try {
				 copyBtSocket.close();
			 }catch(IOException e){}
		 }

		 public Object status_OutStrem(){
			 if (OutStrem == null){return null;
			 }else{return OutStrem;}
		 }
	 }
}

Данное приложение, позволяет управлять роботом при помощи андроида, отправляя команды по БТ на ардуино, и принимая текстовые ответы от него. Первая часть поставленной задачи выполнена.

Скетч для Arduino ШАГ 2 – Режим автономного управления роботом

Для работы с ультразвуковым сенсором, воспользуемся готовой библиотекой
ultrasonic-HC-SR04.zip
Распаковываем файлы и помещаем в каталог где расположен скетч
Подключаем библиотеку

#include "Ultrasonic.h"

Конструктор Ultrasonic принимает два параметра — номера выводов к которым подключены Trig и Echo, соответственно:

Ultrasonic ultrasonic(5, 6);

Получаем данные о расстоянии до объекта в сантиметрах:

float dist_cm = ultrasonic.Ranging(CM); 	//Получаем расстояние до объекта

Передаем данные на последовательный порт, для последующей передачи их через БТ модуль.

  Serial.print("*");
  Serial.print(dist_cm);
  Serial.print("#");

Символы «*» и «#» означают начало и конец передаваемого блока информации о расстоянии до объекта. Это необходимо для того чтобы четко отделять необходимые данные друг от друга, так как при их передачи часть теряется либо приходит с запозданием.
Полный скетч для загрузки в ардуино:

Скетч для Arduino ШАГ 2


#include "Ultrasonic.h"
//Объявляем переменные
char incomingbyte;
int i=0;
//motors A (LEFT)
int R_A_IA = 9; // A-IA
int R_A_IB = 10; // A-IB
//motors B (RIGHT)
int L_B_IA = 11; // B-IA
int L_B_IB = 12; // B-IB
//Конструктор для работы с ультразвуковым сенсором
Ultrasonic ultrasonic(5, 6);
//Инициализация переменных
void setup() {
  Serial.begin(38400);
  //RIGHT
  pinMode(R_A_IA,OUTPUT);
  digitalWrite(R_A_IA, HIGH);
  pinMode(R_A_IB,OUTPUT);
  digitalWrite(R_A_IB, HIGH);
  //LEFT
  pinMode(L_B_IA,OUTPUT);
  digitalWrite(L_B_IA, HIGH);
  pinMode(L_B_IB,OUTPUT);
  digitalWrite(L_B_IB, HIGH);
}

void go_forward(){
  //LEFT
  digitalWrite(L_B_IA, LOW);
  digitalWrite(L_B_IB, HIGH);
  //RIGHT
  digitalWrite(R_A_IA, LOW);
  digitalWrite(R_A_IB, HIGH);
}

void go_back(){
  //LEFT
  digitalWrite(L_B_IA, HIGH);
  digitalWrite(L_B_IB, LOW);
  //RIGHT
  digitalWrite(R_A_IA, HIGH);
  digitalWrite(R_A_IB, LOW);
}

void go_right(){
  //LEFT
  digitalWrite(L_B_IA, LOW);
  digitalWrite(L_B_IB, HIGH);
  //RIGHT
  digitalWrite(R_A_IA, LOW);
  digitalWrite(R_A_IB, LOW);
}

void go_left(){
  //LEFT
  digitalWrite(L_B_IA, LOW);
  digitalWrite(L_B_IB, LOW);
  //RIGHT
  digitalWrite(R_A_IA, LOW);
  digitalWrite(R_A_IB, HIGH);
}

void stop_robot(){
  //LEFT
  digitalWrite(L_B_IA, LOW);
  digitalWrite(L_B_IB, LOW);
  //RIGHT
  digitalWrite(R_A_IA, LOW);
  digitalWrite(R_A_IB, LOW);
}

//Основной цикл программы
void loop() {
  if (Serial.available() > 0){
    incomingbyte = Serial.read();
      if (incomingbyte == '1'){
        go_forward();
      }
      if (incomingbyte == '2'){
        go_back();
      }
      if (incomingbyte == '3'){
        go_right();
      }
      if (incomingbyte == '4'){
        go_left();
      }
      if (incomingbyte=='0'){
        stop_robot();
      }
  }
  float dist_cm = ultrasonic.Ranging(CM); 	//Получаем расстояние до объекта
  Serial.print("*");
  Serial.print(dist_cm);
  Serial.print("#");
}

Android приложение ШАГ 2 – Режим автономного управления роботом

Добавим в основное активити кнопку «b5» (автоуправление). Код приведен ниже:

основное activity ШАГ 2


<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="fill_parent"
    android:layout_height="fill_parent"
    android:orientation="vertical" >

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content" >

        <Button
            android:id="@+id/b5"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_weight="1"
            android:text="Автоуправление" />
    </LinearLayout>

    <TextView
        android:id="@+id/txtrobot"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Поле текстовых сообщений" />

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content" >

        <Button
            android:id="@+id/b1"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_weight="100"
            android:text="Вперед" />

    </LinearLayout>

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content" >

        <LinearLayout
            android:layout_width="wrap_content"
            android:layout_height="match_parent"
            android:layout_weight="100" >

            <Button
                android:id="@+id/b4"
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:layout_weight="100"
                android:text="Налево" />

            <Button
                android:id="@+id/b0"
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:layout_weight="100"
                android:text="Стоп" />

            <Button
                android:id="@+id/b3"
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:layout_weight="100"
                android:text="Направо" />

        </LinearLayout>

    </LinearLayout>

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content" >

        <Button
            android:id="@+id/b2"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_gravity="center"
            android:layout_weight="100"
            android:text="Назад" />

    </LinearLayout>

</LinearLayout>

Содержимое

Таким образом, основное activity примет вид:
РОБОТ на базе: android, arduino, bluetooth. Рефлексный. Часть 2
Объявим переменную b5:

Button b0, b1, b2, b3, b4, b5;

И флаг позволяющий определить включен режим автоуправления или нет:

boolean fl=false;

Находим ее по ID:

b5 = (Button) findViewById(R.id.b5);//Автоуправление

Создадим обработчик ее нажатия:

    b5.setOnClickListener(new OnClickListener() {
        	public void onClick(View v) {
        		Log.d(LOG_TAG, "НАЖАЛИ АВТОУПРАВЛЕНИЕ");
        		if (!fl){
        			Log.d(LOG_TAG, "Если флаг опущен");
        			fl=true;
	        		b1.setEnabled(false);
	        		b2.setEnabled(false);
	        		b3.setEnabled(false);
	        		b4.setEnabled(false);
	        		MyThred.sendData("1");
	        		Log.d(LOG_TAG, "Отправили 1");
        		}
        	}
        });

А также внесем изменения в обработчик кнопки «b0»(Стоп)

   b0.setOnClickListener(new OnClickListener() {
            public void onClick(View v) {
             MyThred.sendData("0");
             if (fl)
             {
            	fl = false;
         		b1.setEnabled(true);
         		b2.setEnabled(true);
         		b3.setEnabled(true);
         		b4.setEnabled(true);
             }
            }
          });

Осталось создать алгоритм позволяющий роботу самостоятельно перемещаться по помещению и объезжать препятствия.
Обработаем полученные данные о расстоянии до объекта отправленные ардуино. Если расстояние до объекта менее 50 см. то поворачиваем направо в противном случае едим прямо:

 	  byte[] readBuf = (byte[]) msg.obj;
	              String strIncom = new String(readBuf, 0, msg.arg1);
	              sb.append(strIncom);// формируем строку
	              int beginOfLineIndex = sb.indexOf("*");//определяем символы начала строки
	              int endOfLineIndex = sb.indexOf("#");//определяем символы конца строки
	              //Если блок данных соответствует маске *данные# то выполняем код
	              if ((endOfLineIndex > 0) && (beginOfLineIndex == 0)) {                                           	            	  String sbprint = sb.substring(beginOfLineIndex+1, endOfLineIndex-3);
	                  mytext.setText("Данные от Arduino: " + sbprint);
	                  if (fl){
	                	  int dist = Integer.parseInt(sbprint);
		                  if (dist<50)
		                  {
		                	  MyThred.sendData("3");

		                  }
		                  else
		                  {
		                	  MyThred.sendData("1");
		                  }
	                  }
	              }
	              sb.delete(0, sb.length());

Ниже приведен полный код Activity:

Код приложения Шаг 2

package com.robot.rob_2_3;

import java.io.IOException;
import java.io.InputStream;
import java.io.OutputStream;
import java.net.Socket;
import java.util.UUID;

import com.robot.rob_2_3.R;

import android.os.Bundle;
import android.os.CountDownTimer;
import android.os.Handler;
import android.app.Activity;
import android.util.Log;
import android.view.View;
import android.view.View.OnClickListener;
import android.widget.Button;
import android.widget.TextView;
import android.widget.Toast;
import android.bluetooth.*;
import android.content.Intent;

public class MainActivity extends Activity {
	private static final int REQUEST_ENABLE_BT = 1;
	final int ArduinoData = 1;
	final String LOG_TAG = "myLogs";
	private BluetoothAdapter btAdapter = null;
	private BluetoothSocket btSocket = null;
	private static String MacAddress = "20:11:02:47:01:60"; // MAC-адрес БТ модуля
	private static final UUID MY_UUID = UUID.fromString("00001101-0000-1000-8000-00805F9B34FB");
	private static final long MILLIS_PER_SECOND = 0;
	private ConnectedThred MyThred = null;
	public TextView mytext;
	Button b0, b1, b2, b3, b4, b5;
	boolean fl=false;
	Handler h;
	private StringBuilder sb = new StringBuilder();

	@Override
	protected void onCreate(Bundle savedInstanceState) {
		super.onCreate(savedInstanceState);
		setContentView(R.layout.activity_main);

		btAdapter = BluetoothAdapter.getDefaultAdapter();
		mytext = (TextView) findViewById(R.id.txtrobot);

        if (btAdapter != null){
        	if (btAdapter.isEnabled()){
        		mytext.setText("Bluetooth включен. Все отлично.");
        	}else
        	{
        		Intent enableBtIntent = new Intent(BluetoothAdapter.ACTION_REQUEST_ENABLE);
        		startActivityForResult(enableBtIntent, REQUEST_ENABLE_BT);
        	}

        }else
        {
        	MyError("Fatal Error", "Bluetooth ОТСУТСТВУЕТ");
        }

        b0 = (Button) findViewById(R.id.b0);//Стоп
        b1 = (Button) findViewById(R.id.b1);//Вперед
        b2 = (Button) findViewById(R.id.b2);//Назад
        b3 = (Button) findViewById(R.id.b3);//Направо
        b4 = (Button) findViewById(R.id.b4);//Налево
        b5 = (Button) findViewById(R.id.b5);//Автоуправление

        b0.setOnClickListener(new OnClickListener() {
            public void onClick(View v) {
             MyThred.sendData("0");
             if (fl)
             {
            	fl = false;
         		b1.setEnabled(true);
         		b2.setEnabled(true);
         		b3.setEnabled(true);
         		b4.setEnabled(true);
             }
            }
          });

        b1.setOnClickListener(new OnClickListener() {
          public void onClick(View v) {
           MyThred.sendData("1");
          }
        });

        b2.setOnClickListener(new OnClickListener() {
          public void onClick(View v) {
           MyThred.sendData("2");
          }
        });

        b3.setOnClickListener(new OnClickListener() {
            public void onClick(View v) {
             MyThred.sendData("3");
            }
          });

        b4.setOnClickListener(new OnClickListener() {
        	public void onClick(View v) {
        		MyThred.sendData("4");
        	}
        });

        b5.setOnClickListener(new OnClickListener() {
        	public void onClick(View v) {
        		Log.d(LOG_TAG, "НАЖАЛИ АВТОУПРАВЛЕНИЕ");
        		if (!fl){
        			Log.d(LOG_TAG, "Если флаг опущен");
        			fl=true;
	        		b1.setEnabled(false);
	        		b2.setEnabled(false);
	        		b3.setEnabled(false);
	        		b4.setEnabled(false);
	        		MyThred.sendData("1");
	        		Log.d(LOG_TAG, "Отправили 1");
        		}
        	}
        });

        h = new Handler() {
            public void handleMessage(android.os.Message msg) {
              switch (msg.what) {
              case ArduinoData:
	        	  byte[] readBuf = (byte[]) msg.obj;
	              String strIncom = new String(readBuf, 0, msg.arg1);
	              sb.append(strIncom);// формируем строку
	              int beginOfLineIndex = sb.indexOf("*");//определяем символы начала строки
	              int endOfLineIndex = sb.indexOf("#");//определяем символы конца строки
	              //Если блок данных соотвествует маске *данные# то выполняем код
	              if ((endOfLineIndex > 0) && (beginOfLineIndex == 0)) {                                            // если встречаем конец строки,
	            	  String sbprint = sb.substring(beginOfLineIndex+1, endOfLineIndex-3);               // то извлекаем строку
	                  mytext.setText("Данные от Arduino: " + sbprint);
	                  if (fl){
	                	  int dist = Integer.parseInt(sbprint);
		                  if (dist<50)
		                  {
		                	  MyThred.sendData("3");

		                  }
		                  else
		                  {
		                	  MyThred.sendData("1");
		                  }
	                  }
	              }
	              sb.delete(0, sb.length());
	              break;
              }
            };
          };

	}


	@Override
	public void onResume() {
	    super.onResume();
        if (btAdapter != null){
        	if (btAdapter.isEnabled()){
			    BluetoothDevice device = btAdapter.getRemoteDevice(MacAddress);
			    Log.d(LOG_TAG, "***Получили удаленный Device***"+device.getName());

			    try {
			        btSocket = device.createRfcommSocketToServiceRecord(MY_UUID);
			        Log.d(LOG_TAG, "...Создали сокет...");
			      } catch (IOException e) {
			        MyError("Fatal Error", "В onResume() Не могу создать сокет: " + e.getMessage() + ".");
			      }

			    btAdapter.cancelDiscovery();
			    Log.d(LOG_TAG, "***Отменили поиск других устройств***");

			    Log.d(LOG_TAG, "***Соединяемся...***");
			    try {
			      btSocket.connect();
			      Log.d(LOG_TAG, "***Соединение успешно установлено***");
			    } catch (IOException e) {
			      try {
			        btSocket.close();
			      } catch (IOException e2) {
			        MyError("Fatal Error", "В onResume() не могу закрыть сокет" + e2.getMessage() + ".");
			      }
			    }

			    MyThred = new ConnectedThred(btSocket);
			    MyThred.start();
        	}
        }
	  }

	  @Override
	  public void onPause() {
	    super.onPause();

	    Log.d(LOG_TAG, "...In onPause()...");

        if (btAdapter != null){
        	if (btAdapter.isEnabled()){
			    if (MyThred.status_OutStrem() != null) {
			        MyThred.cancel();
			    }
			    try     {
			      btSocket.close();
			    } catch (IOException e2) {
			    	MyError("Fatal Error", "В onPause() Не могу закрыть сокет" + e2.getMessage() + ".");
			    }
        	}
    	}
	  }//OnPause

	private void MyError(String title, String message){
		    Toast.makeText(getBaseContext(), title + " - " + message, Toast.LENGTH_LONG).show();
		    finish();
	}


	 //Отдельный поток для передачи данных
	 private class ConnectedThred extends Thread{
		 private final BluetoothSocket copyBtSocket;
		 private final OutputStream OutStrem;
		 private final InputStream InStrem;

		 public ConnectedThred(BluetoothSocket socket){
			 copyBtSocket = socket;
			 OutputStream tmpOut = null;
			 InputStream tmpIn = null;
			 try{
				 tmpOut = socket.getOutputStream();
				 tmpIn = socket.getInputStream();
			 } catch (IOException e){}

			 OutStrem = tmpOut;
			 InStrem = tmpIn;
		 }

		 public void run()
		 {
			 byte[] buffer = new byte[1024];
			 int bytes;

			 while(true){
				 try{
					 bytes = InStrem.read(buffer);
					 h.obtainMessage(ArduinoData, bytes, -1, buffer).sendToTarget();
				 }catch(IOException e){break;}

			 }

		 }

		 public void sendData(String message) {
			    byte[] msgBuffer = message.getBytes();
			    Log.d(LOG_TAG, "***Отправляем данные: " + message + "***"  );

			    try {
			    	OutStrem.write(msgBuffer);
			    } catch (IOException e) {}
		}

		 public void cancel(){
			 try {
				 copyBtSocket.close();
			 }catch(IOException e){}
		 }

		 public Object status_OutStrem(){
			 if (OutStrem == null){return null;
			 }else{return OutStrem;}
		 }
	 }
}

Созданное приложение для андроида в связке с представленным скетчем ардуино, позволяет, как удаленно самостоятельно управлять роботом, так и включать режим автономного управление, при котором робот передвигается в прямом направлении и если требуется, объезжает препятствия.
Результатом проделанной работы является простейший рефлексный робот. Дальнейшее применение более сложных алгоритмов на базе приведенных шаблонных приложений и скетчей позволит создавать роботов основанных на модели, на цели, на полезности, обучающихся роботов и др.

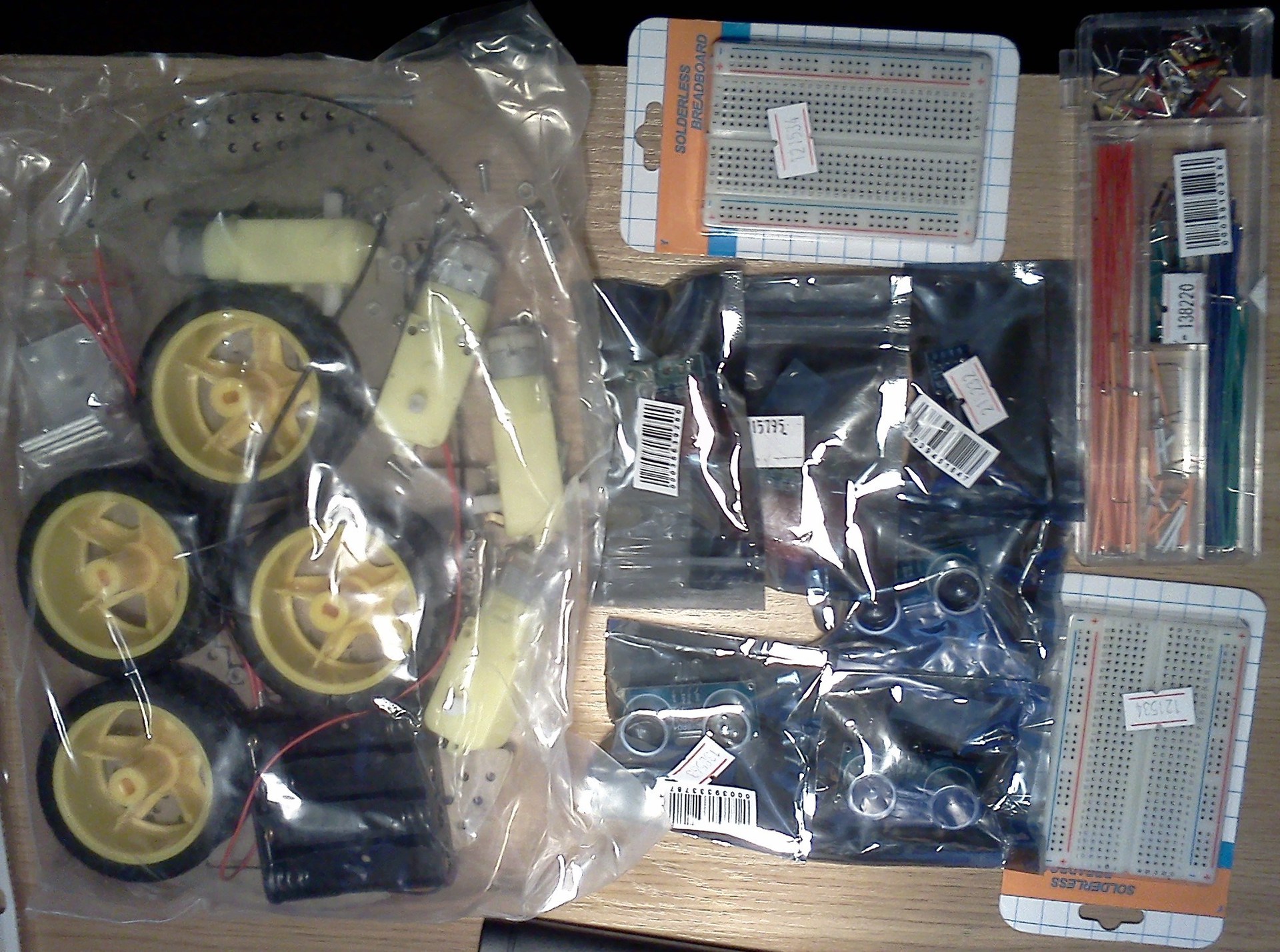

К следующей статье я сделал заказ всего одного модуля:

Наименование Ссылка Цена y.e Цена руб Кол-во Сумма
Wifi модуль dx.com/p/hi-link-hlk-rm04-serial-port-ethernet-wi-fi-adapter-module-blue-black-214540#.UutHKD1_sd0 14,99 524,65 1 524,65

ИТОГ: 524,65

В комментариях к предыдущей статье, хабра пользователь commanderxo порекомендовал не изобретать велосипед, а воспользоваться стандартным протоколом Firmata (протокол для обмена данными между ардуино и сервером). К сожалению работоспособной библиотеки, для андроида в связке с БТ, я не нашел. Написать свою библиотеку у меня не хватает времени и сил, поэтому в данной статье я продолжаю изобретать велосипед. Если кто из Хабра пользователей обладает информацией о такой библиотеке просьба поделиться.

Автор: sychidze

Источник

* - обязательные к заполнению поля


https://ajax.googleapis.com/ajax/libs/jquery/3.4.1/jquery.min.js
