Epson VG7050EAN и VG7050ECN – программируемые ГУН с рекордно малым джиттером и энергопотреблением для оборудования оптических сетей

в 3:00, , рубрики: Новости, метки:

Компания Seiko Epson представила два программируемых генератора, управляемых напряжением (ГУН), предназначенных для оборудования оптических сетей. По данным производителя, генераторы VG7050EAN и VG7050ECN имеют наименьшее значение джиттера и самое низкое энергопотребление среди изделий своей категории.

Диапазон частот VG7050EAN и VG7050ECN равен 50-800 МГц. Значение джиттера на частоте 622,08 МГц не превышает 0,27 пс, а потребляемый ток при напряжении питания 3,3 В равен 70 мА.

Возможность программирования частоты в широких пределах позволяет обеспечить поддержку различных протоколов и любой скорости передачи с использованием одного генератора. Ранее для изменения частоты использовались сменные генераторы, работающие на фиксированной частоте, или несколько генераторов, работающих на разных частотах, что увеличивало размеры платы и стоимость оборудования.

Решить проблему специалистам Epson удалось, объединив в синтезаторе высокоточный кварцевый резонатор с высокой основной частотой (более 100 МГц) и микросхему ФАПЧ с дробным коэффициентом деления и малым джиттером.

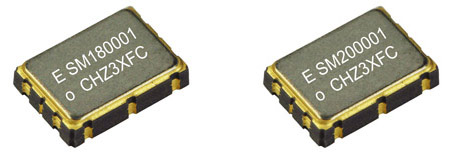

Генераторы VG7050EAN и VG7050ECN программируются по интерфейсу I2C

Генераторы VG7050EAN и VG7050ECN программируются по интерфейсу I2C. Для упрощения реализации поддержки нескольких протоколов в VG7050ECN четыре значения частоты можно выбирать с помощью выделенных для этого выводов.

Генераторы предназначены для оборудования глобальных и локальных оптоволоконных сетей, систем кабельного телевидения и видеотрансляции. Размеры микросхем — 7,0 х 5,0 х 1,5 мм.

Источник: Epson
