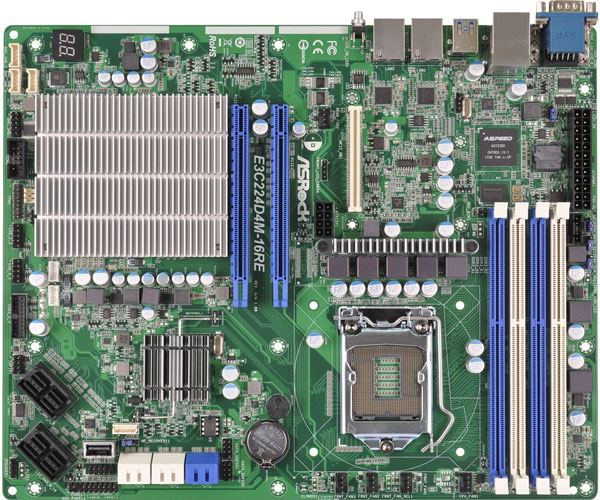

Показанная на иллюстрации системная плата ASRock Rack's E3C224D4M-16RE предназначена для использования в серверах. Она является первой в мире системной платой, которая оснащена 16 портами SAS 12 Гбит/с.
Чтобы получить такое большое число портов, конструкторы использовали контроллер LSI SAS 3008 и три расширителя 3X24R. Сигналы портов SAS 12 Гбит/с выведены на разъемы SAS HD. Кроме того, оснащение платы включает 4 порта SATA 6 Гбит/с и 2 порта SATA 3 Гбит/с, так что общее число портов для подключения накопителей равно 22. Это позволяет реализовать самые смелые фантазии по части организации дискового хранилища.
Плата типоразмера ATX на чипсете Intel C224 рассчитана на один процессор в исполнении H3 (LGA 1150), в роли которого может выступить Intel Xeon E3-1200 v3 или Core i3 четвертого поколения. На ней есть четыре слота для модулей памяти DIMM DDR3-1600 или DDR3-1333 суммарным объемом до 32 ГБ с ECC, рассчитанных на напряжение питания 1,5 или 1,35 В. Есть два слота расширения PCIe 3.0 x 16 (электрически — x8) и один слот для мезонинной карты расширения. В оснащении можно отметить два порта Gigabit Ethernet, два порта USB 3.0 и видеовыход VGA (D-Sub).
Источники: ASRock Rack, ASRock Rack
