В первой части сего длительного повествования было показано, что побороть кристаллического кремниевого монстра фотовольтаики будет очень не просто, в особенности, органическими молекулами, но так ли это на самом деле? Что есть такого в третьем поколении солнечных элементов, чего нет у предыдущих двух?!
Конечно, сейчас сложно говорить о каких-то конкретных цифрах, потому что сам рынок ещё формируется: спрос и предложение не уравновешено, технологии только-только перебираются из лабораторий на экспериментальные заводские площадки. Однако, как мы увидели на примере кристаллического кремния, в такой период времени очень сложно говорить о будущем технологии (помните, что цена на поликристаллические солнечные элементы упала в 3 раза за 7 лет?!).
А по сему, я постараюсь описать в большей степени не экономику производства и эксплуатации DSSC или органических солнечных батарей (ведь опять начнутся разговоры про EROI), а то, какой потенциал в них заложен и какие технологии применяются, чтобы сделать цену конечных устройств настолько малой, насколько это вообще возможно.
3-е поколение: будущее уже здесь!
Пожалуй, начнём мы по традиции, с некоторого ретроспективного анализа эффективности солнечных элементов, подготовленного NREL – The National Renewable Energy Laboratory.

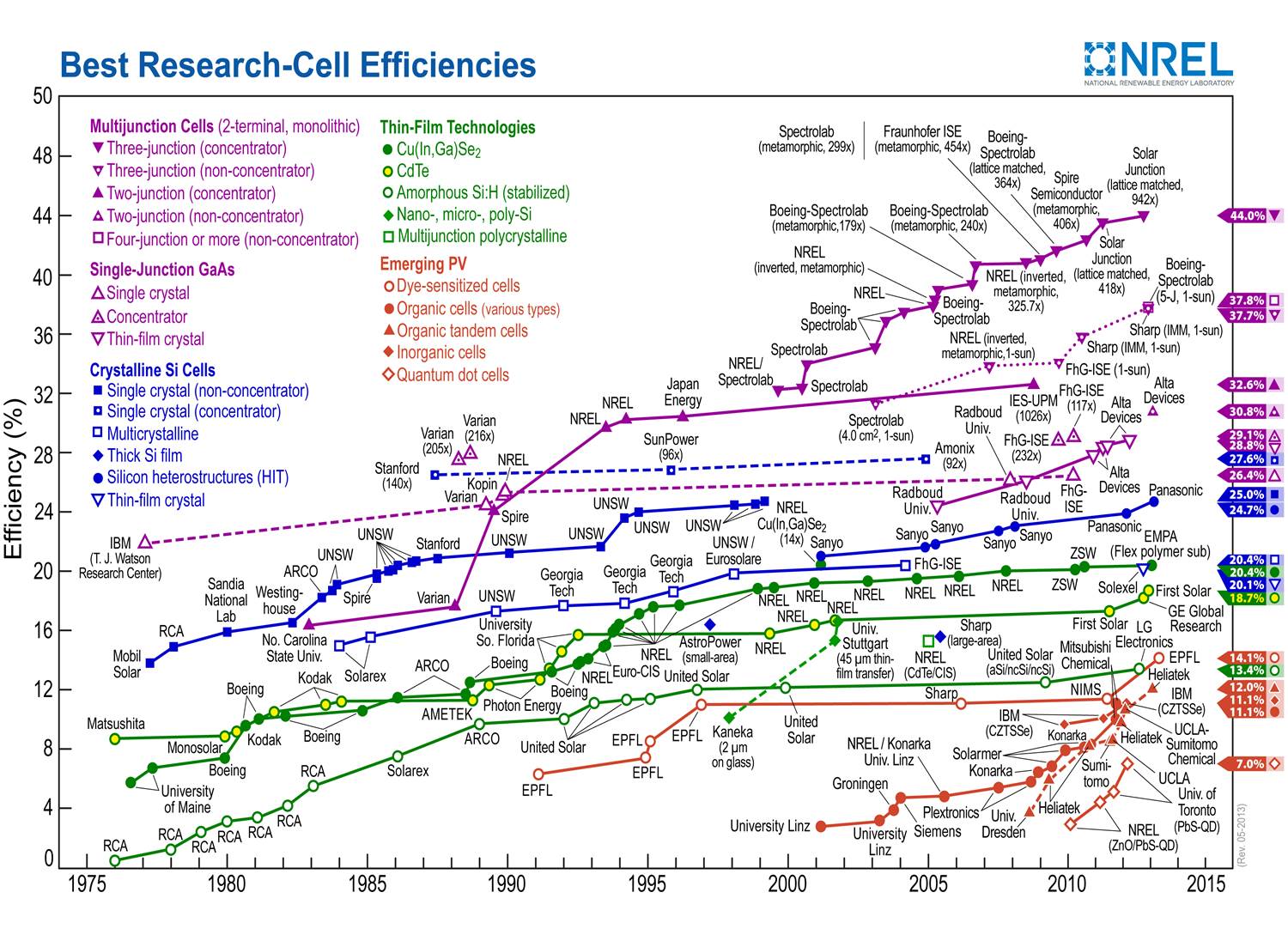

Ретроспективный анализ наилучших показатели эффективности солнечных элементов всех известных типов
На графике приведен целый класс “emerging PV”, т.е. те самая группа альтернативных методов, которые, как упоминалось в первой статье, могут выстрелить в любой момент. Но начнём по порядку.
Roll-to-Roll process или напечатай меня как газету
Пожалуй, одной из наиболее значимых характеристик третьего поколения солнечных элементов является то, что их можно печатать.
Стоит пояснить. Для двух предыдущих поколений солнечных элементов, чтобы получить работающую панель необходимо создать, так или иначе, p-n-переход (за пояснениями смело сюда), а это значит, что необходимо высоковакуумное оборудование, герметичность производственной линии и так далее по списку – всё как во взрослой жизни. При этом пластина едет по конвейеру от одного конца до другого, прирастая p-n-переходами и контактами. Есть ещё и проблема совмещения (или алаймента) масок, используемых для травления и создания 3D структуры (фактически, как в процессорах, только техпроцесс не нанометры, а микрометры и миллиметры). И как бы было хорошо всё это безобразие заменить на что-нибудь попроще…
О чудо, такой процесс уже используется десятилетиями для печати полиграфической продукции. С небольшими модификациями мы могли бы заменить чернила на какие-нибудь фотоактивные органические молекулы – полупроводники и проводники – а рисунок на барабане разбить на соответствующие отдельным фотоэлементам площадки. И, вуаля, штампуй – не хочу!
При этом можно существенно уменьшить как вес таких элементов, так и количество используемых материалов, ведь в кремниевой батарее кремний является и подложкой и активным компонентом, а сделать подложку бесконечно тонкой невозможно, она обязана обладать хоть каким-то минимальным набором механических характеристик.
Как же это работает на практике?! В том же KIT есть не так называемый «центр трансфера технологий», а совершенно настоящий и работающий, в котором осуществляются:
а) исследования, направленные на улучшение характеристик батарей, при этом существует прямая обратная связь с учёными и инженерами, разрабатывающими технологии;
б) участок прототипирования, который отрабатывает принципиальную масштабируемость технологии;
в) уже полупромышленный участок, где за пару минут можно сделать погонные метры и сотни метров солнечных элементов.

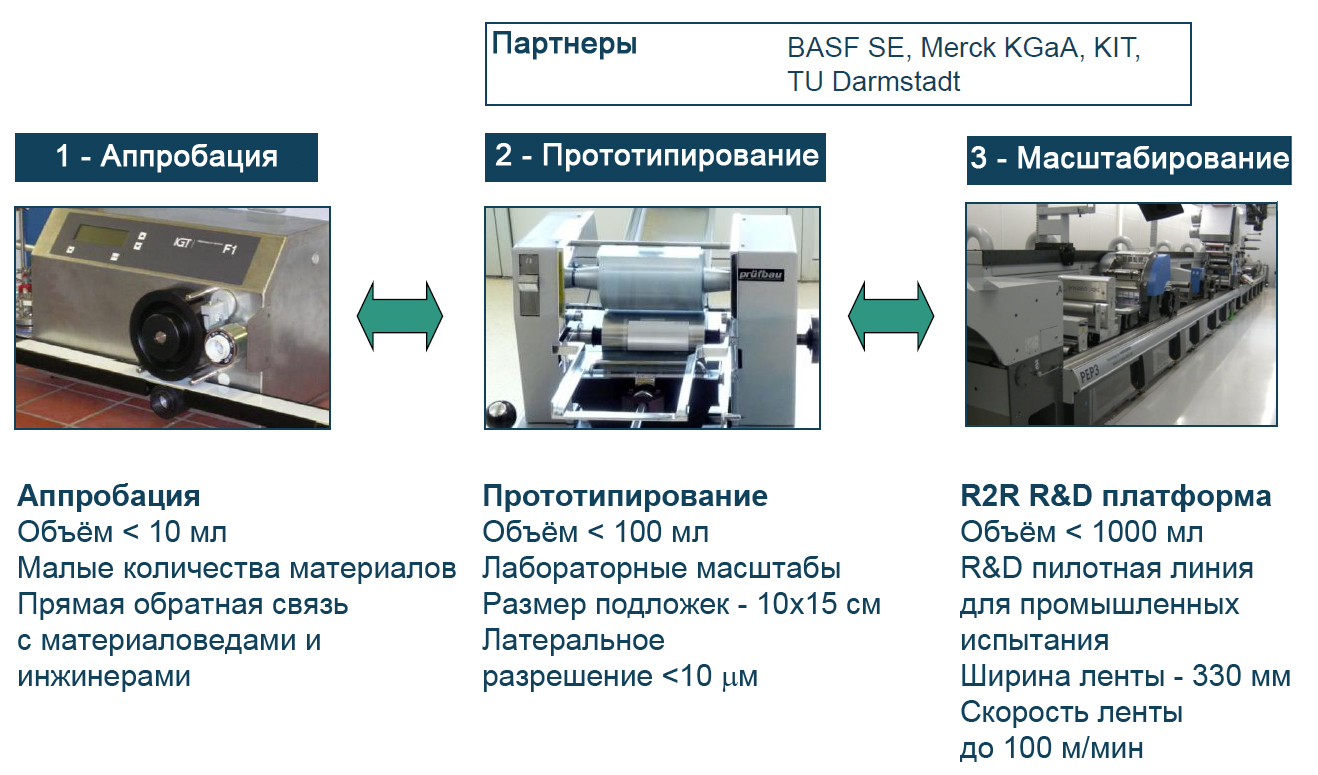

Структура трансфера технологий из лаборатории на производство. KIT и TU Darmstadt совместно с BASF, Merck
Заметьте, центр не просто при двух университетах, но в нём активно участвуют производители, которые, возможно, раньше или позже запустят эти разработки на своём производстве.
Публика, мне кажется, подустала чуть-чуть, поэтому видео работы упомянутой лаборатории в живую на YouTube:
И одной из наиболее значимых областей применения данного процесса является как раз органическая фотовольтаика.
Органическая фотовольтаика
Как бы ни смешно это прозвучало, но в мире органической химии царит своя атмосфера безудержного веселья. Например, среди органических молекул можно найти изоляторы, проводники, полупроводники и – даже страшно подумать – сверхпроводники. Некоторое время назад вообще считали, что органические материалы вытеснят всё, в том числе и бетон, и арматуру, и машины будут из карбона…но не сложилось…
Как мог бы выглядеть органически фотоэлемент?! И каковая может быть его толщина?
Например, если хотите, то толщиной в 1 микрометр (в 50 раз тоньше человеческого волоса!):

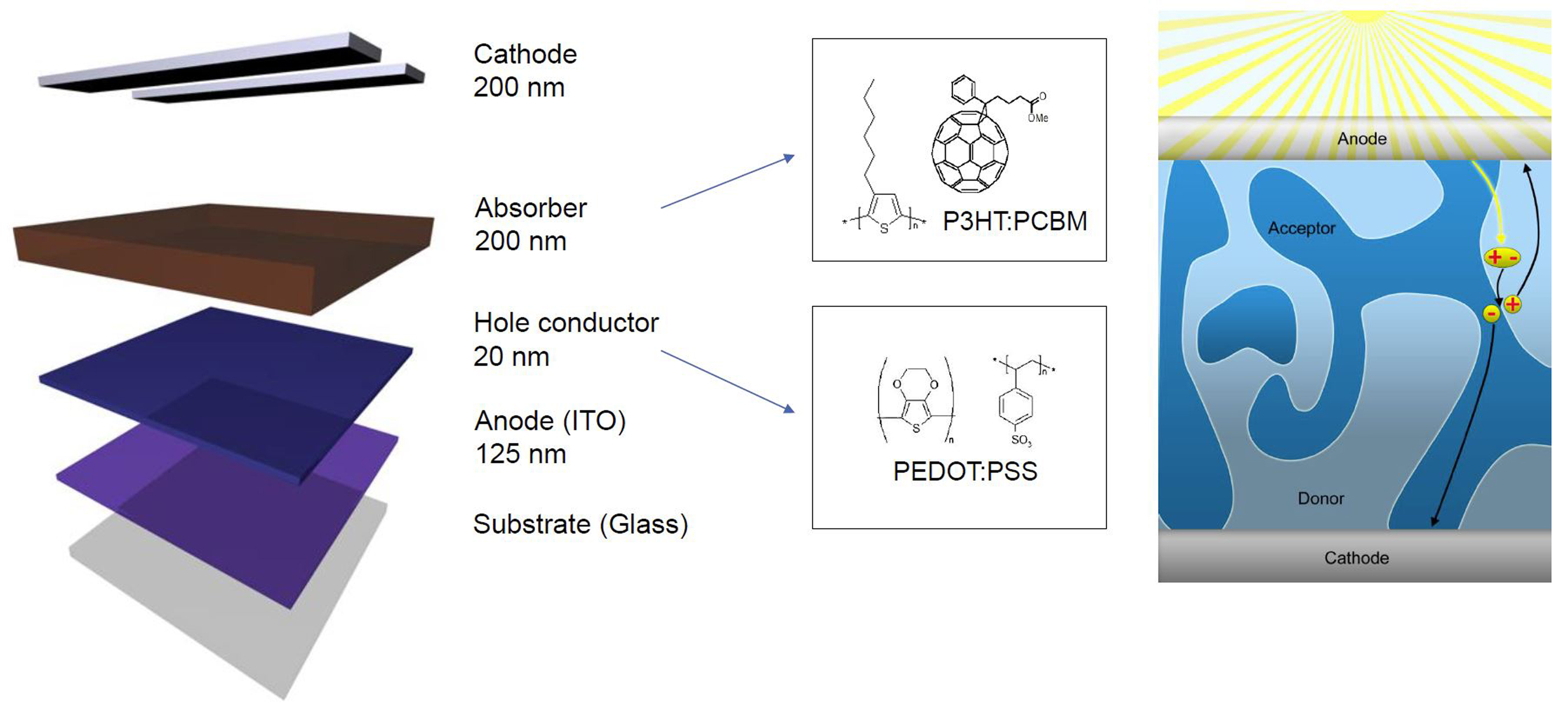

Устройство отдельного органического солнечного элемента и материалы, используемые для его создания
Обычно требуется, чтобы акцептор электронов (absorber) и молекулы донора (hole conductor) взаимно проникали друг в друга, формируя так называемый объёмный гетеропереход (bulk heterojunction). Так как реакция разделения электрон-дырочной пары происходит на поверхности, то за счёт взаимного проникновения двух фаз одна в другую и увеличивается эффективная площадь контакта (показано на картинке справа), а это в свою очередь соответствует максимальной эффективности такой батареи.
Подложка не обязательно должна быть стеклянной: и катод и анод могут быть выполнены по любой доступной технологи, в том числе и на основе проводящих полимеров, что позволяет в полной мере реализовать преимущества roll-to-roll process.
Да, к глубокому сожалению, должен констатировать, что эффективность у данных батарей не велика до 7-8%, но это всё из-за того, что представленные выше молекулярные мотивы не поглощают во всём диапазоне длин волн от УФ (ультрафиолетового, 300-400 нм) до ИК (инфракрасного 800-1000 нм).
С одной стороны это является проблемой, необходимо придумывать более хитрые схемы с двумя совмещёнными батареями, так называемые тандемные солнечные элементы (tandem solar batteries), либо просто сделать батарею полупрозрачной и наклеить на окно.
В случае с тандемными солнечными элементами мы просто имеем два последовательно подключённых солнечных элемента, которые поглощают в двух разных диапазонах, например, зелёном и красном. За счёт этого фактически удваивается эффективность, потому что больше фотонов превращается в ЭДС и ток. Однако главная проблема в данном случае – промежуточный слой, необходимый для комбинирования избыточных зарядов. Понятно, что если слой будет накапливать заряд, то из-за внутренних потерь это снизит эффективность.

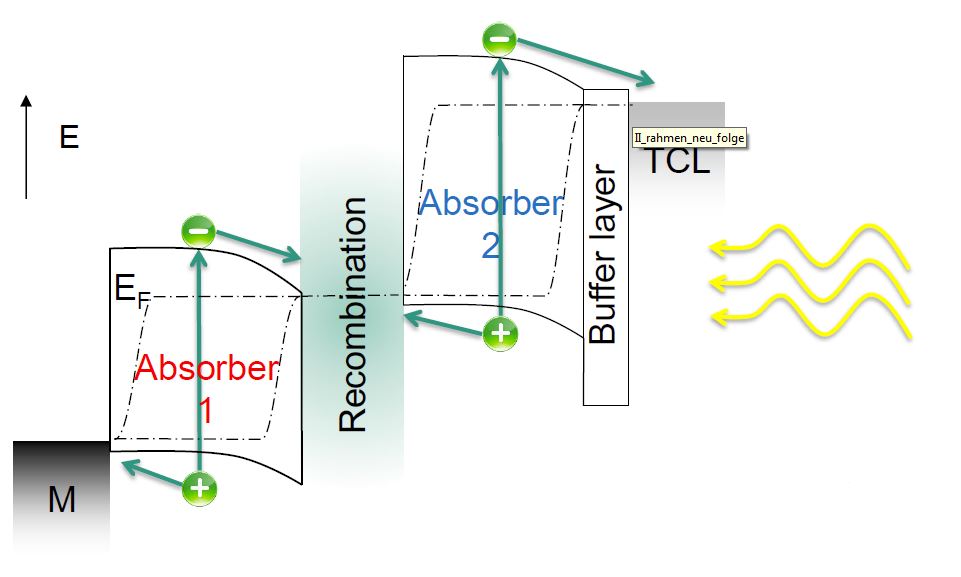

Принцип работы тандемной солнечной батареи: два последовательно соединённых органических солнечных элемента

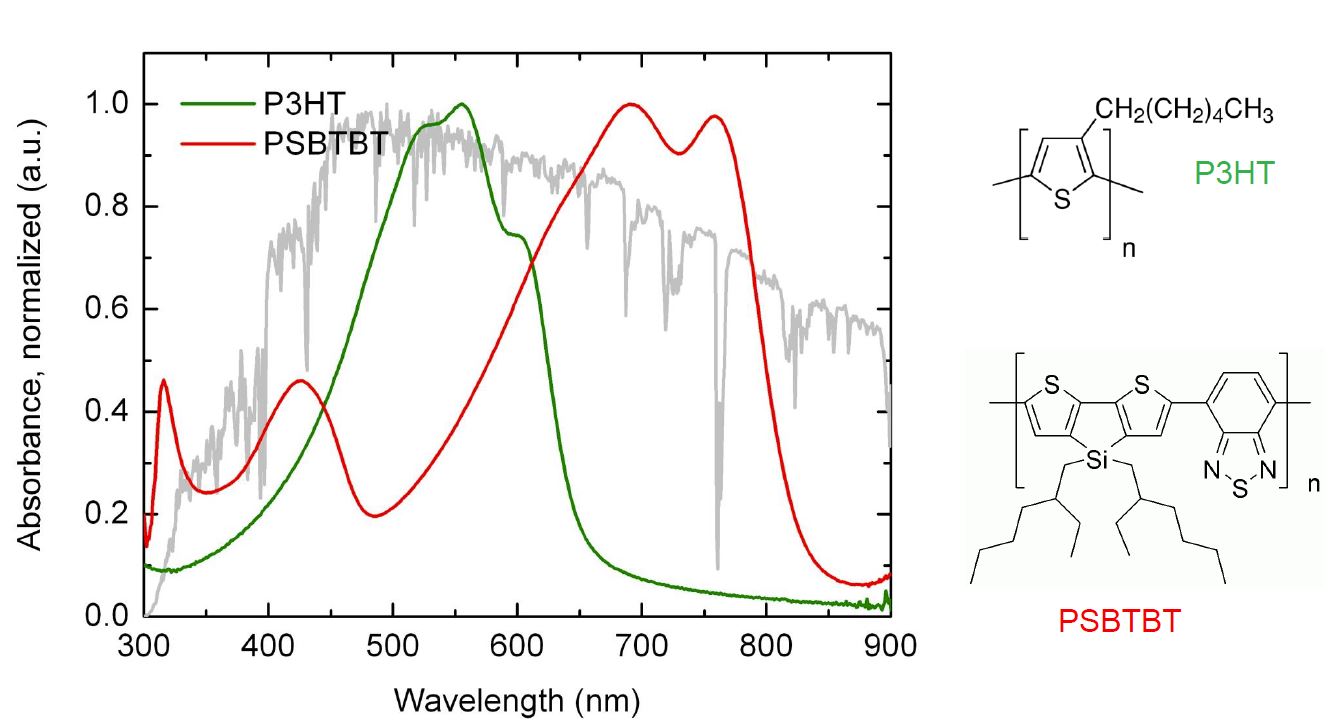

Пример спектра поглощения двух органических веществ, используемых при производстве тандемных солнечных элементов
На этом моменте можно было бы углубиться в материаловедение, но я этого не буду делать, просто хочу сказать несколько слов в защиту высокоэффективных батарей и процесса их разработки, что это не пустая трата бюджетных средств. Нельзя просто так взять, намазать пасту ровным слоем на подложку, потом второй слой, третий, наклеить контакты и сказать, что готово, приговаривая: «Ладно, и так сойдёт!» (с) И не будем показывать пальцем, где этим любят позаниматься. Но за каждым процентом эффективности стоят патенты, специальные добавки, меняющие упаковку молекул таким образом, чтобы добиться наилучшего проникновения одного компаунда в другой. Для того, чтобы описать такие процессы, почему вещество А помогает, а вещество Б нет, крайне необходима фундаментальная наука со всеми её недостатками, пороками и установками, стоимостью в миллионы и миллиарды долларов.
Dye Sensitized Solar Cell (DSSC)
Солнечные батареи, сенсибилизированные или «активированные» красителем, известны миру достаточно давно. Однако лишь недавно, как уже упоминалось в предыдущей статье, они смогли успешно взять психологически важный барьер в 15% эффективности. На настоящее время это является абсолютным рекордом среди солнечных батарей данного класса. Принцип работы батарей детально представлен в указанной выше публикации, поэтому не будем на нём останавливаться.
Обычно для производства DSSC необходима стеклянная подложка с токопроводящим покрытием, как то ITO (оксид олова, допированный индием) или FTO (оксид олова, допированный фтором), что отъедает существенную часть расходов на производство. Однако стоит справедливо заметить, что данные батареи потенциально могут быть адаптированы к печати посредством процесса roll-to-roll, о котором говорилось выше.
И вновь хочется повториться, что область применения таких элементов питания не генерация МВт электроэнергии, а скорее эстетично-практичная, как и в случае с прозрачными органическими батареями – снижении общего энергопотребления, при сохранении высоких стандартов жизни. То есть наклеили батарею на окно, она вам за сутки АКБ зарядила, к примеру…
Пока готовилась данная статья, неожиданно пришло известие с пометкой срочно в номер!
Breaking News

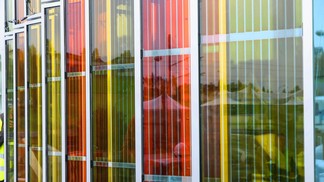

Строящийся сейчас конференц-центр EPFL (SwissTech) оснастят стеклянным фасадом на основе DSSC. Прозрачные разноцветные панели солнечных элементов Гратцеля в данный момент устанавливаются на западной стороне SwissTech центра, открытие которого запланировано на апрель 2014 года. Солнечными батареями, общее число которых составляет 1 400 штук при размерах 35 на 50 см, оснастят более 300 м2 фасада здания. Сами элементы выполнены в пяти оттенках красного, зелёного и оранжевого цветов, что, по мнению архитекторов и дизайнеров, создаёт тёплый и в то же время живой внешний вид.
Стоит отметить, что проект такого рода – первый в мире. Солнечные элементы сконструированы таким образом, что не теряют эффективности при изменении угла падающего на них солнечного света, к тому же они не только позволяют вырабатывать электричество, но и защищать внутренние помещения от прямых солнечных лучей, что приведёт к снижению потребность в кондиционировании воздуха. Сообщается также, что не менее 11 фирм-производителей уже получили лицензию на производство солнечных батарей Гратцеля.
И на последок, чтобы не быть голословным, приведу несколько примеров компаний, которые работают в области альтернативных солнечных элементов:
Konarka (оригинальный сайт почему-то недоступен). Компания существует с 2001 года и занимается как DSSC, так и органическими солнечными батареями на основе фуллеренов. По настоящее время компания обладает 350 патентами в рассматриваемой области, привлекла уже 150+ млн. $ частных инвестиций и 20 млн. $ государственных грантов на разработку и организацию производства. На данный момент солнечные элементы имеют гарантированный срок службы 3 года при зарегистрированной эффективности в 8%.
На сколько мне известно, вот эти сумки «заряжены» солнечными элементами от Konarka.
Heliatek. Компания основана в 2006 году специализируется на органической фотовольтаике. В числе прочих достижений тандемные батареи с эффективностью 12% за счёт правильно подобранной геометрии:

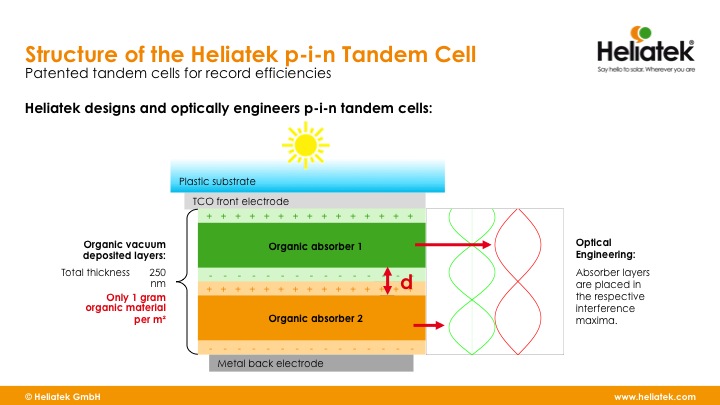

Слайд с сайта компании Heliatek
И между прочим в ближайшие 4 года эффективность планируется увеличить до 16%:

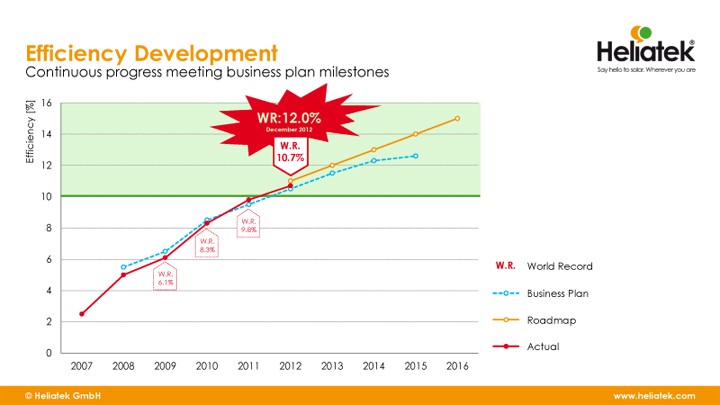

Слайд с сайта компании Heliatek
Что же касается DSSC, то даже такие гиганты, как Sony и Samsung обращают своё внимание в сторону DSSC, при чём планируется, что массовый выпуск продукции позволит сократить до 1/3-1/5 стоимость модулей по сравнению с обычными кремниевыми батареями. В Соединённом Королевстве есть множество компаний, занимающихся данной тематикой (например), так что про умельцев из Поднебесной я вообще промолчу (например).
Вместо заключения
Вначале я хотел написать объёмное заключение, что «альтернативной» некремниевой фотовольтаике быть, что важны технологии, и как они связывают воедино разные области знаний, в конечном продукте, но…
Безусловно, я согласен с BarsMonster, что главная проблема сегодняшней альтернативной энергетики (любой!!!, попрошу заметить) – хранение произведённой электроэнергии и, главное, стоимость такого хранения. Или иными словами непоястоянство данного источника. Это не АЭС, которыми в Бельгии дороги освещают даже днём. Однако мне кажется, что мы не вполне верно рассматриваем структуру энергопотребления с нашей сложившейся уже точки зрения, вот где кроется основной порок всех холиваров на данную тему. Необходимо изменить своё сознание и посмотреть на проблему абстрагированным взглядом.
Но, как бы ни парадоксально и вычурно это звучало, мы живём в эпоху поистине великого перехода от века кремния, к веку углерода; и те тенденции, которые сейчас мы наблюдаем (графен, УНТ, органические светодиоды и органическая фотовольтаика) тому весомое доказательство. Пройдёт ещё совсем немного времени, и ни одно здание не будет спроектировано (по крайней мере, в ЕС, США, Японии) без солнечных панелей Гратцеля на окнах, способных ощутимо снизить и практически привести к нулю энергобаланс сооружений. Задняя панель iPhone или моей Xperia Z покроется 2 микронной органической батарей, которая будет подзаряжать телефон везде, где есть источник света, а электромобили вообще превратятся в одну большую передвигающуюся солнечную батарею. И я хотел бы оказаться в этом энергетическом раю, где энергия Солнца доступна всем и каждому…
А Вы?!
Автор: Tiberius
