В руки к специалистами iFixit, занимающимся изучением ремонтопригодности электронных устройств, попал смартфон Motorola Moto X.

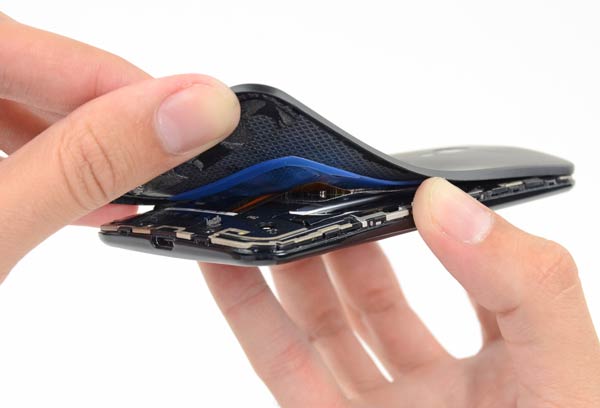

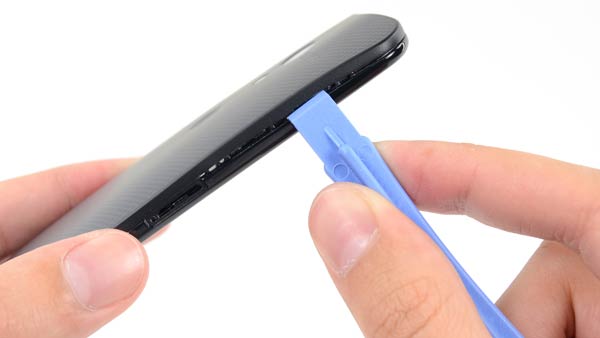

Чтобы снять заднюю крышку, оказалось недостаточно отжать защелки на ее краях были специальным инструментом. Крышка приклеена, так что ее пришлось прогреть снаружи, чтобы ослабить «хватку» клеящего слоя.
Даже после этого задняя панель еще связана с остальной частью аппарата гибким кабелем, который необходимо отсоединить.

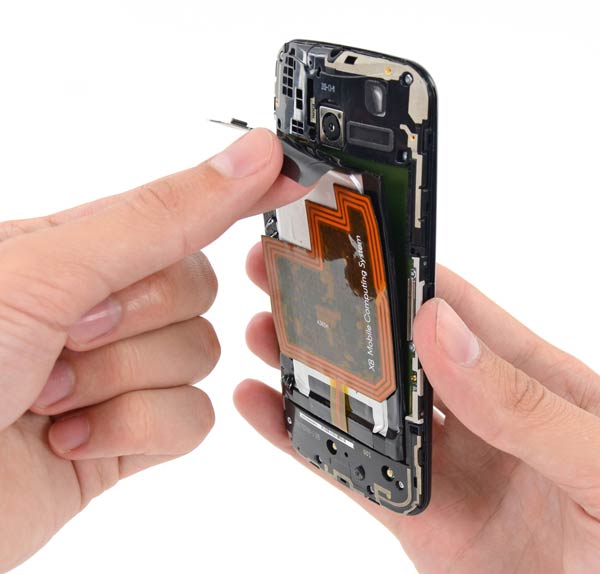

По антенной системы беспроводной зарядки расположена батарея емкостью 2200 мА∙ч. Напряжение батареи — 3,8 В.

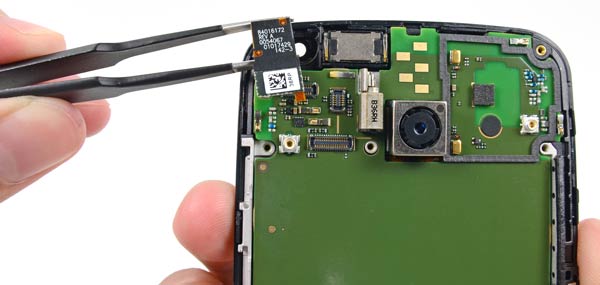

Аппарат оснащен двумя камерами: разрешением 10 и 2 Мп. Они способны снимать видео в формате 1080p.

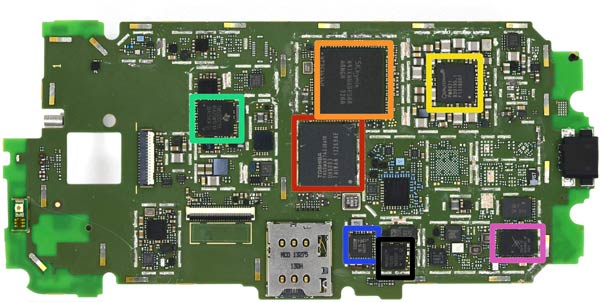

На основной печатной плате устройства находится модуль флэш-памяти eMMC Toshiba THGBMAG7A2JBAIR объемом 16 ГБ, микросхема оперативной памяти SK Hynix H9TKNNNBPDAR, под которой скрыт процессор Snapdragon S4 Pro, контроллер питания Qualcomm PM8921, сигнальный процессор Texas Instruments TMS320C55, микросхема NFC NXP 44701, а также радиочастотные цепи.

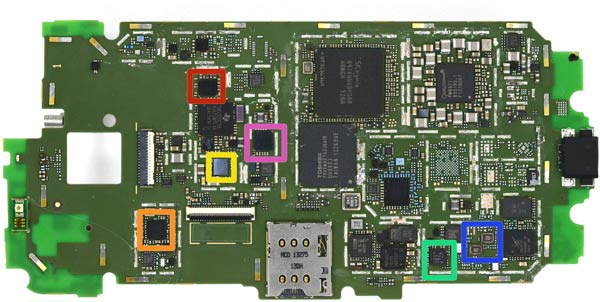

На обратной стороне можно обнаружить звуковой кодек Qualcomm WCD9310 и УНЧ NXP TFA9890, микросхему Qualcomm WCN3680, реализующую поддержку 802.11ac, Wi-Fi, Bluetooth и FM, а также усилитель мощности диапазона LTE Skyworks 77737 SkyHi и другие компоненты.

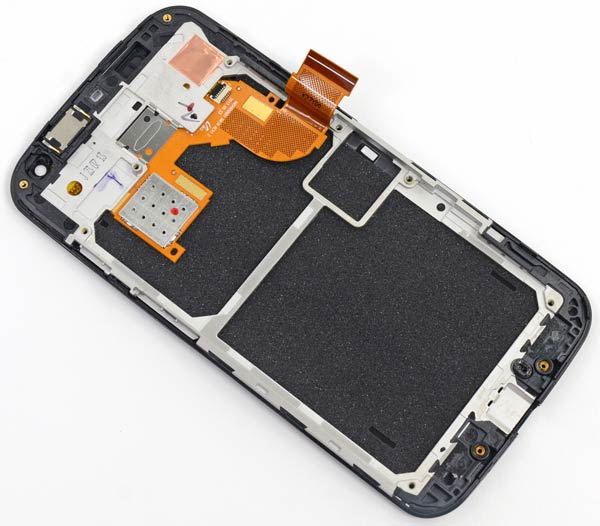

Обратная сторона дисплея покрыта амортизирующей прокладкой. Плата фиксируется уголками металлической рамки дисплея — довольно необычная конструкция, по словам специалистов iFixit.
Ремонтопригодность смартфона оценена в семь баллов из десяти.

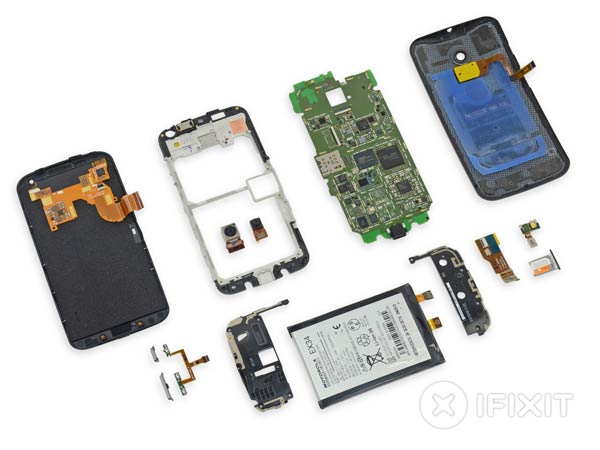

К достоинствам конструкции отнесено использование винтиков только одного размера и модульная сборка на разъемных соединениях, облегчающая замену таких элементов, как камеры, кнопки, разъемы и громкоговоритель. С другой стороны, крепление задней крышки на клеящем слое замедляет и усложняет разборку.
Источник: iFixit
