Продажи портативной игровой консоли Nvidia Shield начались вчера по цене $300. Специалистам iFixit, как и чуть ранее с продукцией Google, не потребовалось много времени, дабы раздобыть и разобрать новинку.

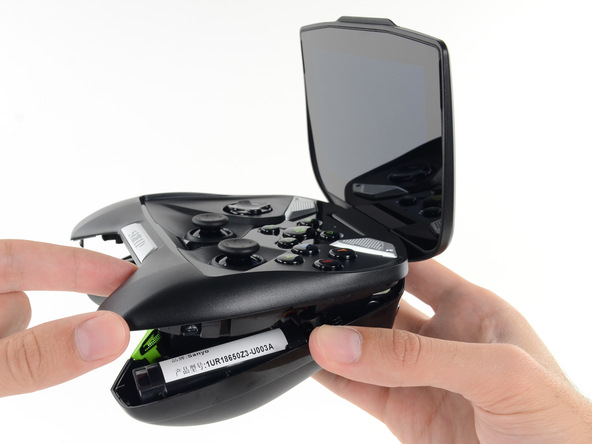

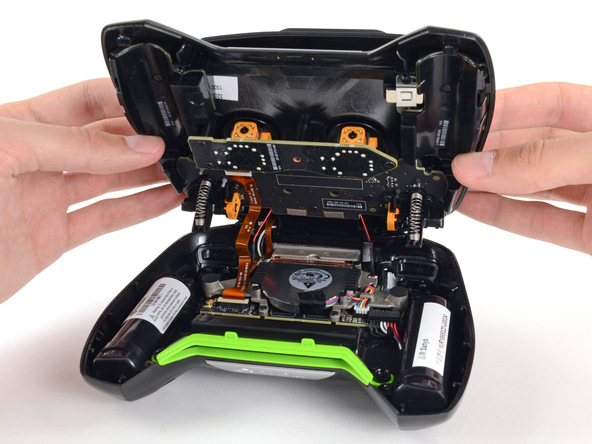

Корпус Shield состоит из двух половинок (не считая крышки с экраном). Между собой они крепятся винтами. После вскрытия можно увидеть печатные платы и активную систему охлаждения. Следует отметить, что СО отличается от той, которую Nvidia демонстрировала в своём видео.

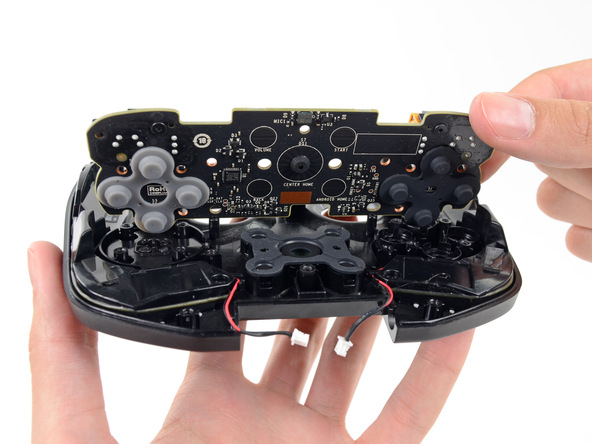

Далее половинки рассоединяются, позволяя снять элементы управления и стереодинамики. Тут сразу можно отметить модульную конструкцию, что положительным образом скажется на стоимости ремонта, так как можно будет приобрести отдельные детали.

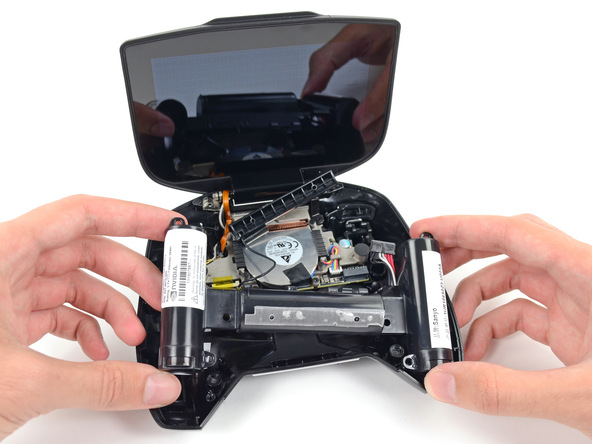

После этого настаёт черёд другой половинки, к которой собственно и крепится экран. Для начала снимается пластиковая рамка воздуховода, затем можно вытащить аккумуляторы. Их ёмкость составляет немалые 7350 мА•ч, производитель — Sanyo.


Далее можно снять вентилятор системы охлаждения.

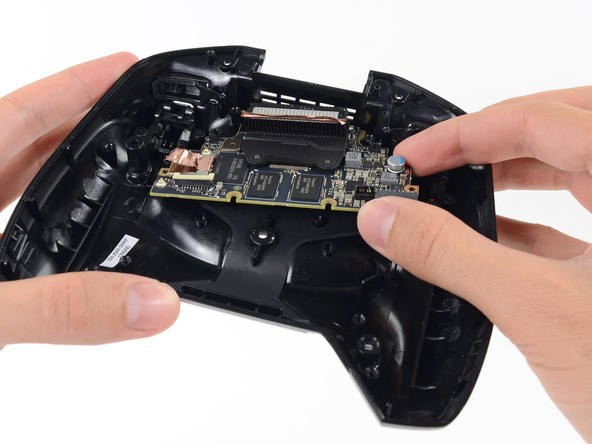

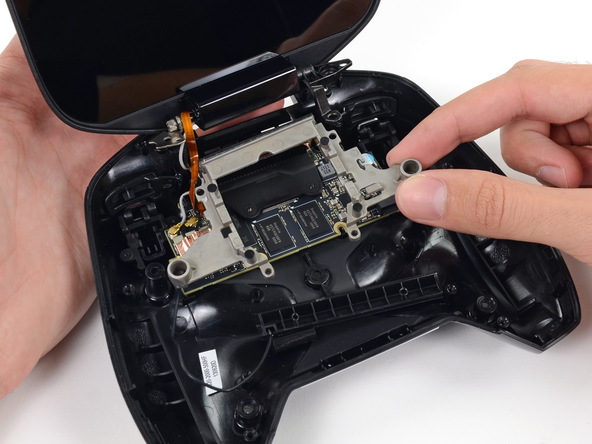

После этого можно отсоединить дисплей и получить возможность демонтировать основную плату, на которой расположен небольшой радиатор СО.

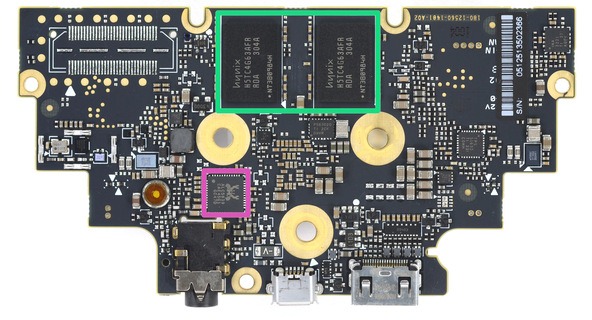

Непосредственно на плате расположились:
- сердце системы — SoC Nvidia Tegra 4, имеющая достаточно скромные габариты;
- микросхема памяти eMMC Samsung KLMAG2GE2A;
- микросхема, отвечающая за беспроводные интерфейсы AzureWave AW-AH691;
- четыре микросхемы памяти DDR3 Hynix H5TC4G63AFR по 512 МБ;
- InvenSense MPU-6050 — гироскоп и акселерометр;
- микросхема, отвечающая за звук — Realtek AL5639;
Последним штрихом является вскрытие крышки и получение доступа к дисплею.

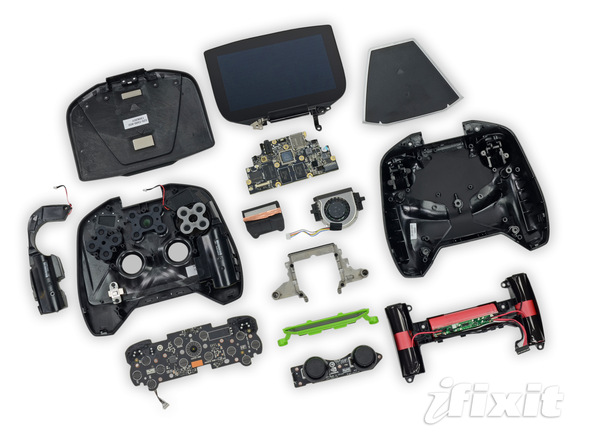

В итоге, специалисты iFixit поставили консоли Nvidia шесть баллов из десяти, отметив прочный закрывающийся корпус, позволяющий носить устройство вместе с другими предметами, допустим, в рюкзаке, модульную конструкцию, упрощающую и удешевляющую ремонт, крепкие петли и сложность демонтажа дисплея.
Источник: iFixit
