С утра мы писали о разборке специалистами iFixit приёмника Google Chromecast. Естественно, гораздо интереснее было посмотреть на «внутренности» другого изделия Google, а именно нового планшета Nexus 7. Теперь, благодаря всё тем же ребятам, у нас есть такая возможность.

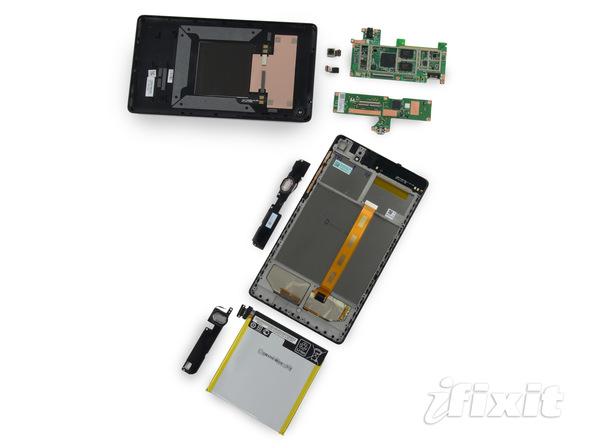

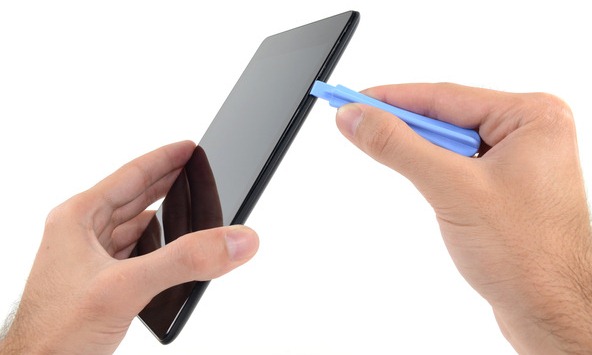

Итак, забегая вперёд, iFixit поставил планшету 7 баллов из 10, оценив его ремонтопригодность, как высокую. Отметили достаточно лёгкую разборку устройства, не требующую специального оборудования.

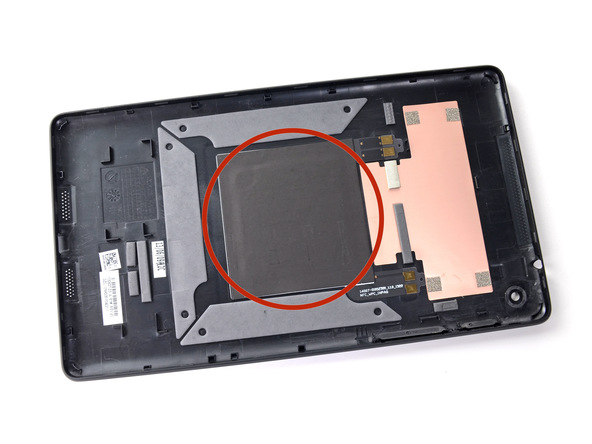

Сняв заднюю крышку, можно обнаружить антенну, с помощью которой реализуется технология беспроводной зарядки, а также модуль NFC.

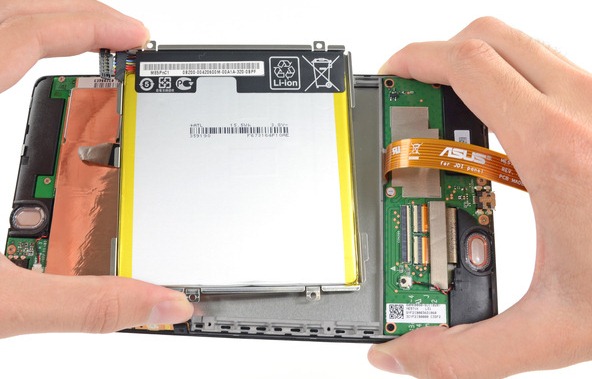

Аккумуляторная батарея, производства Asus, имеет напряжение 3,8 В и ёмкость 3950 мА•ч.
Далее можно увидеть контроллер сенсорной панели ELAN eKTH325BAWS, а также получить доступ к обеим камерам.
После этого демонтируется собственно печатная плата. На ней расположились SoC Qualcomm APQ8064 Snapdragon S4 Pro, четыре чипа оперативной памяти объёмом по 512 МБ (Elpida J4216EFBG), микросхема семейства SlimPort, представляющая собой передатчик видеосигнала, соответствующий спецификациям DisplayPort и MyDP (Analogix ANX7808), контроллер беспроводной зарядки Texas Instruments BQ51013B, микросхема Qualcomm Atheros WCN3660, реализующая беспроводные интерфейсы, чип флэш-памяти Hynix H26M51003EQR объёмом 16 ГБ и контроллер питания Qualcomm PM8921.

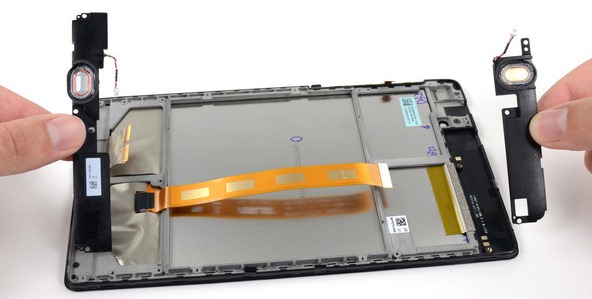

Последними извлекаются стереодинамики, помеченные как DN17128L000.
Источник: iFixit
