▍ Fluke 8060A
Любимый прибор из коллекции, которым я часто и с удовольствием пользуюсь в радиолюбительской практике. Произведён в США в 1984 году.

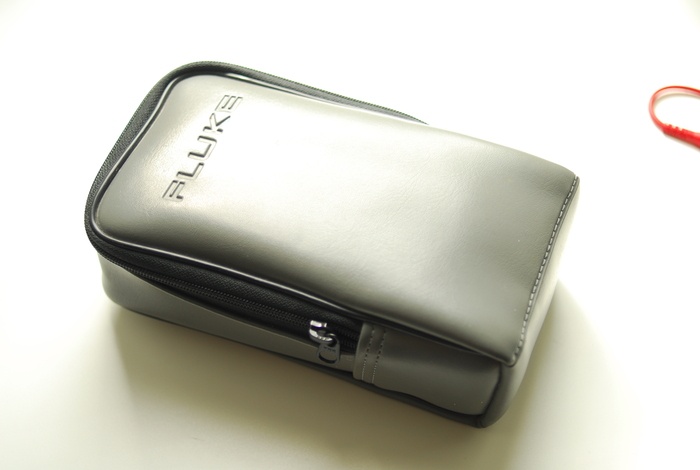

Оригинальный чехол за сорок лет не потерял своих качеств и остаётся мягким и удобным. Внутри него несколько отсеков.

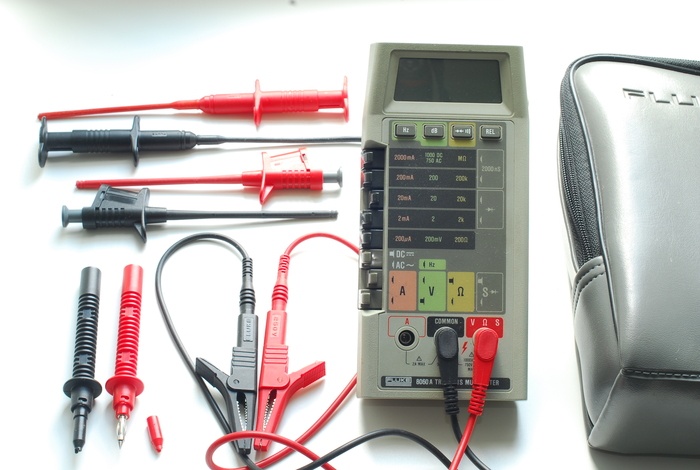

Комплектуется подвижным длинным кабелем в силиконовой изоляции и длиной около полутора метров. Концы снабжены разъёмами, к которым можно подсоединять различные типы приспособлений.

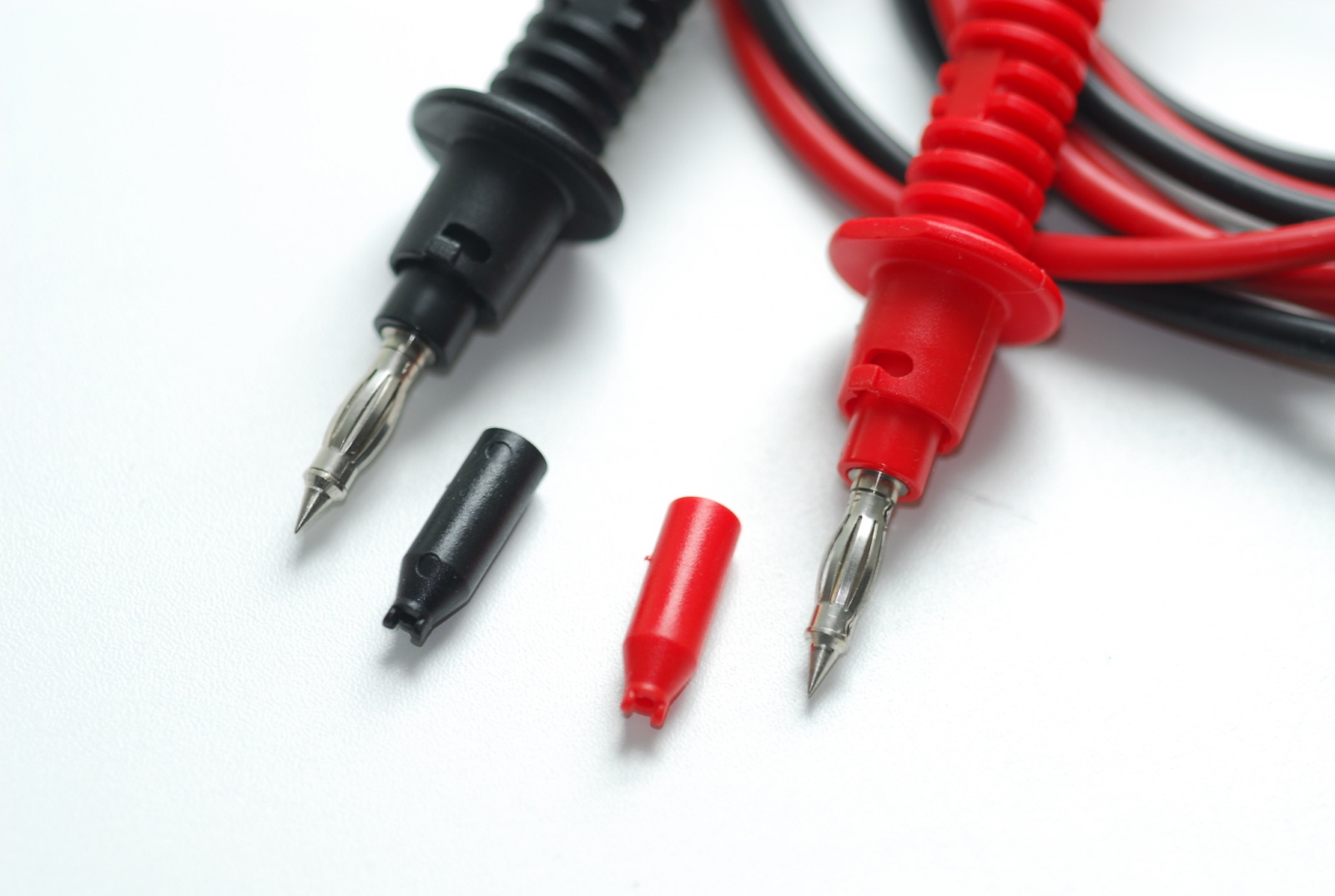

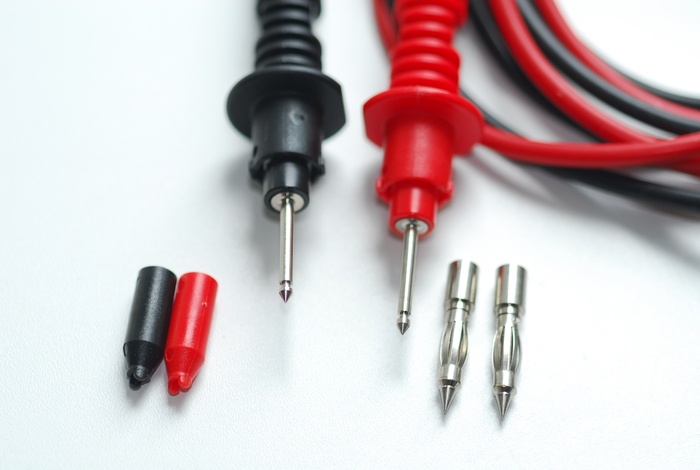

Есть пара щупов со сменными наконечниками. И стандартные и очень острые с дополнительным круговым подпружиненным контактом по размеру стандартного гнезда формфактора «банан».

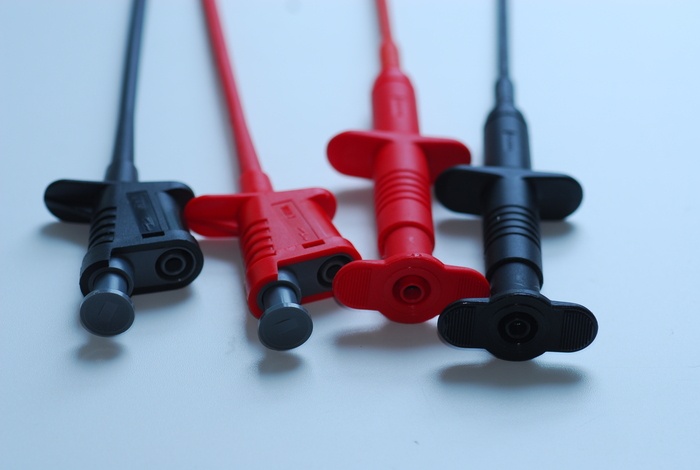

В комплекте также цанговые гибкие зажимы, которыми удобно подсоединяться внутри прибора с навесным монтажом. Разжимаются рукояткой, действующей по принципу медицинского шприца.
Ну и пара «крокодилов», имеющих зубчатую часть щёчек и гладкую.

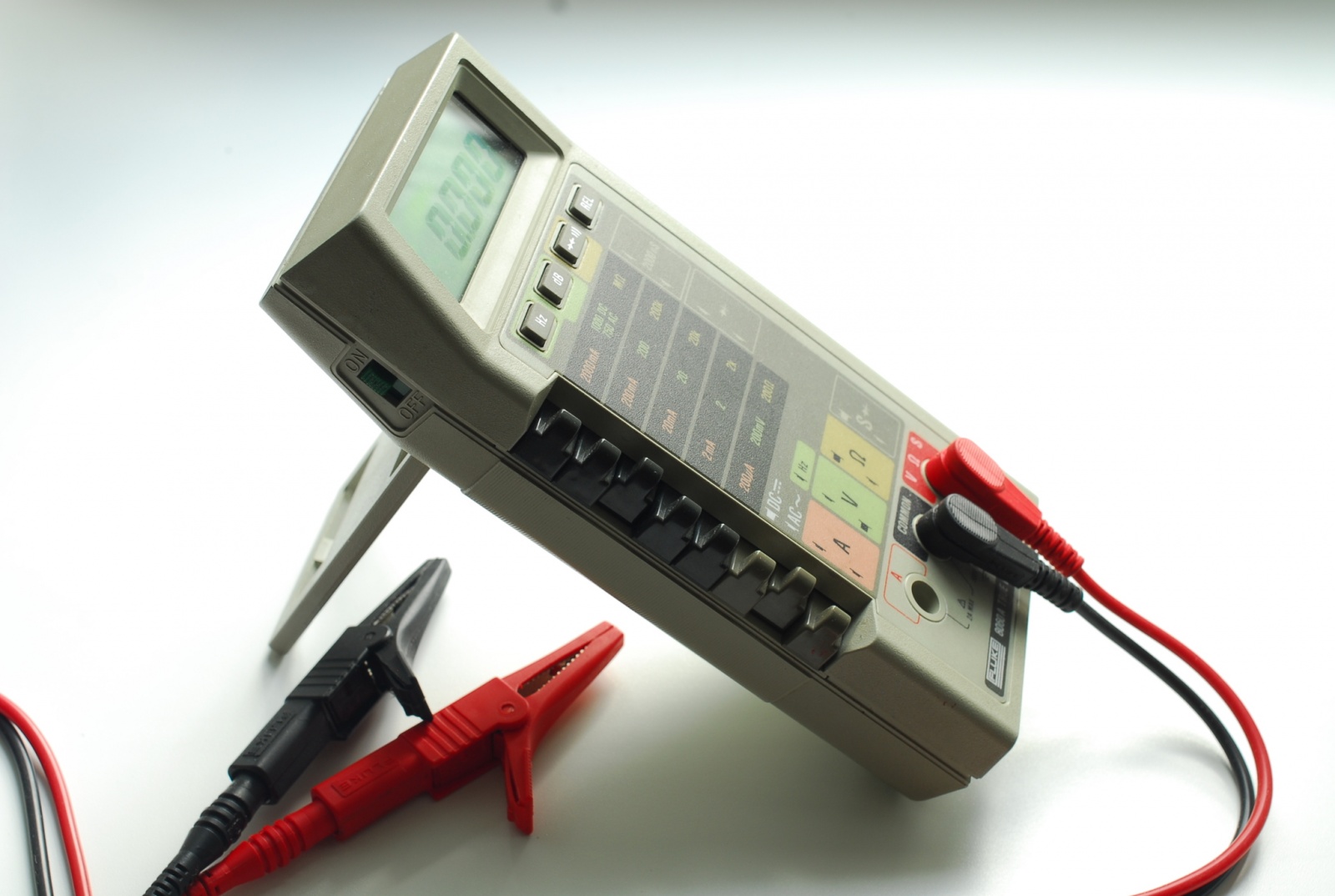

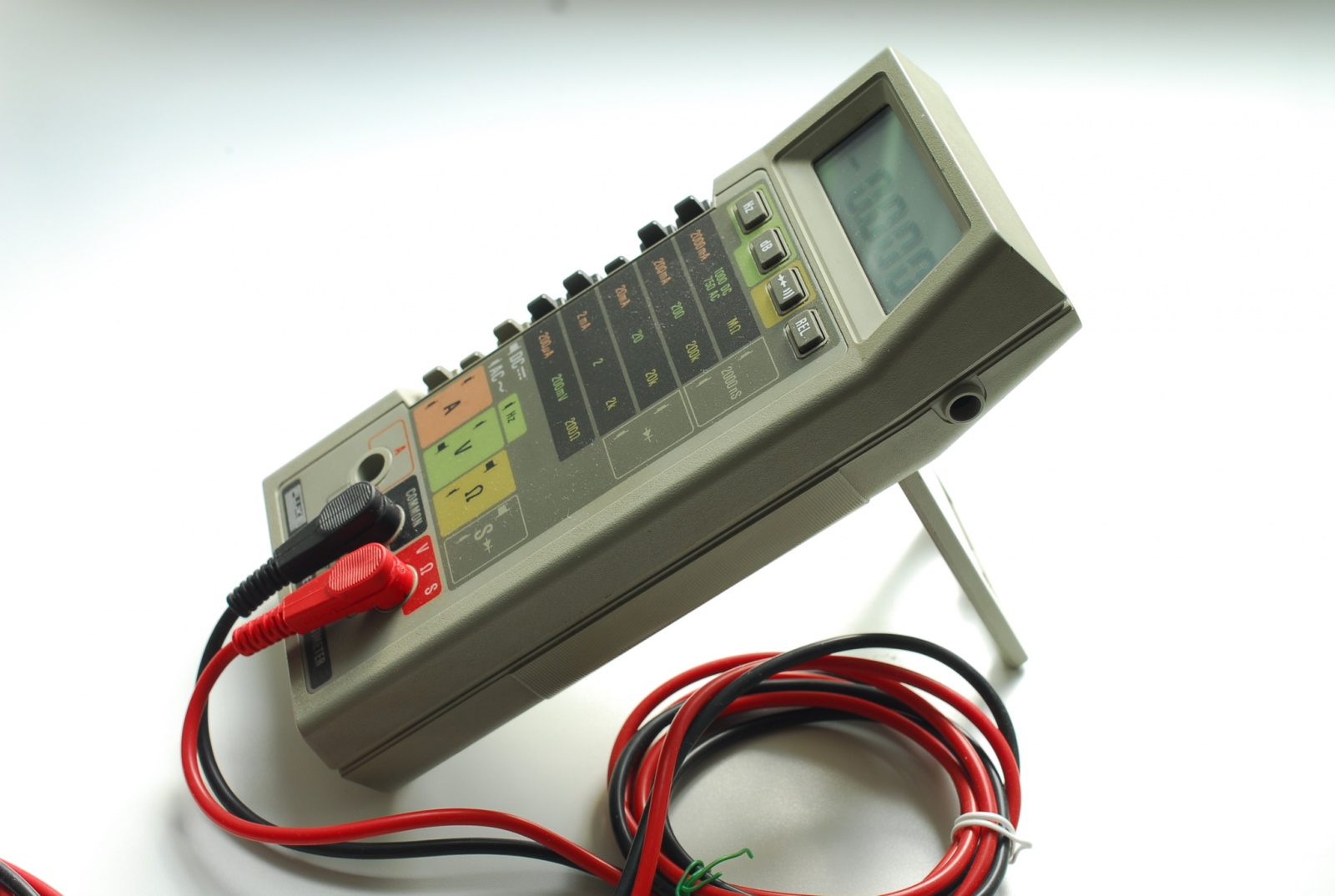

На боковой грани расположено гнездо внешнего источника питания. А с противоположной стороны — выключатель питания.
Вначале казался неудобным и непривычным переключатель режимов работы, но когда чуть освоился, то быстро привык, и теперь он кажется удобным.
Наверное, единственный существенный для меня недостаток — малоконтрастный дисплей без подсветки.

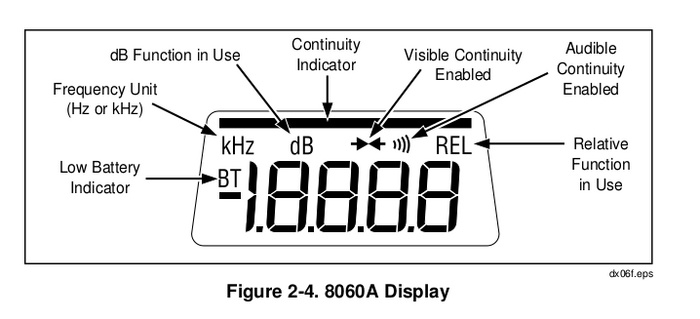

Под дисплеем находятся функциональные кнопки. Первая активирует частотомер, вторая — измерение в децибелах. Третья включает режим прозвонки. Однократное нажатие включает беззвучный режим, когда вверху дисплея загорается чёрный прямоугольник. Двукратное нажатие активирует пищалку. У режима прозвонки почти нет задержки срабатывания. Но микролаг всё же присутствует.
Ещё есть очень удобный режим относительного отсчёта. Например, при измерении сопротивления в диапазоне до двухсот ом можно вычесть сопротивление соединительных кабелей. Замкнув щупы и нажав кнопку «REL». Также можно принимать за ноль некое наличествующее между щупами напряжение.
Прибор оборудован режимом прозвонки pn переходов и режим измерения проводимости (величины, обратной сопротивлению). Есть встроенный частотомер, уверенно определяющий частоту до двухсот килогерц, и функция определения амплитуды сигнала в децибелах.

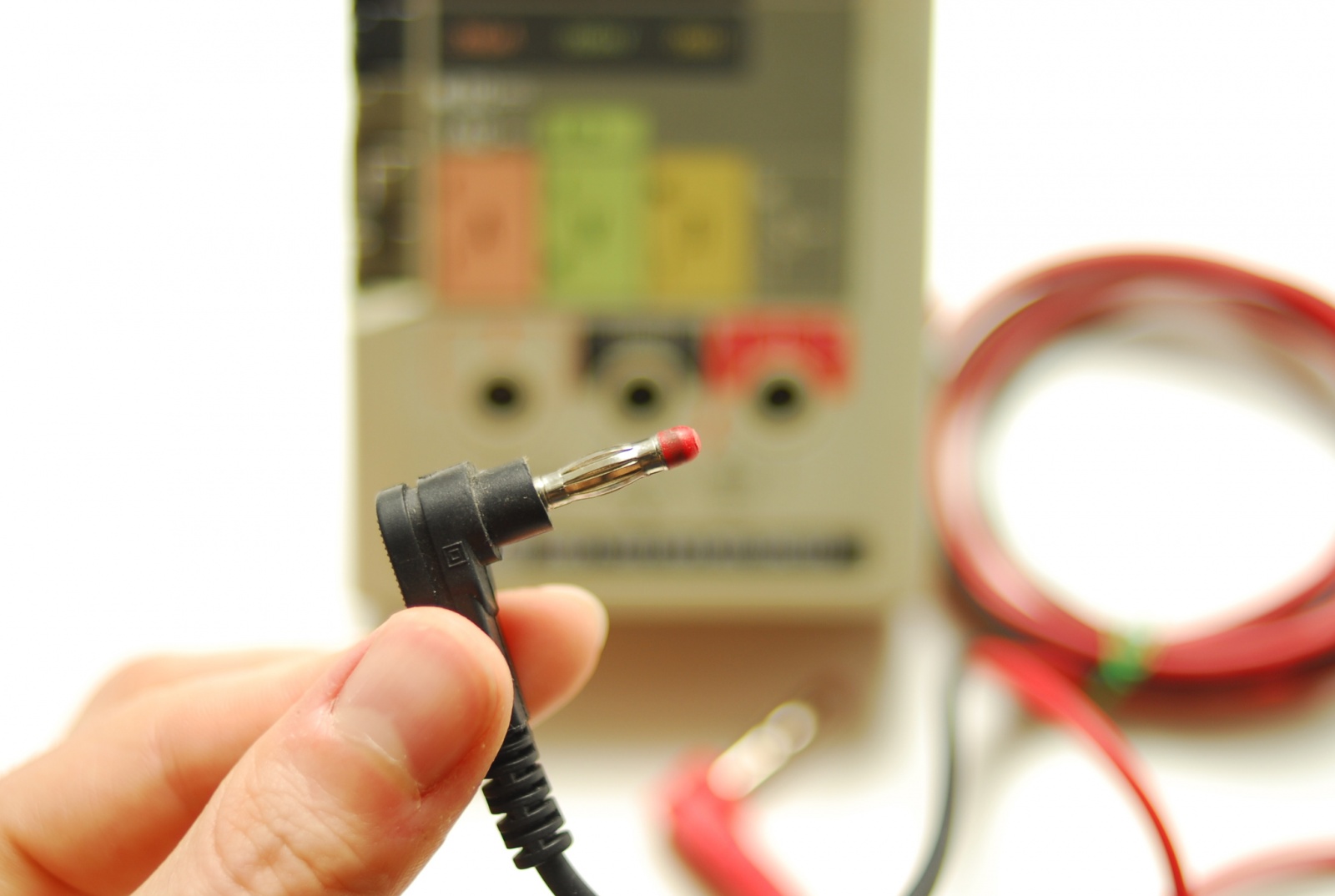

Примечательная деталь — пластиковые кончики разъёмов, облегчающие соединение.

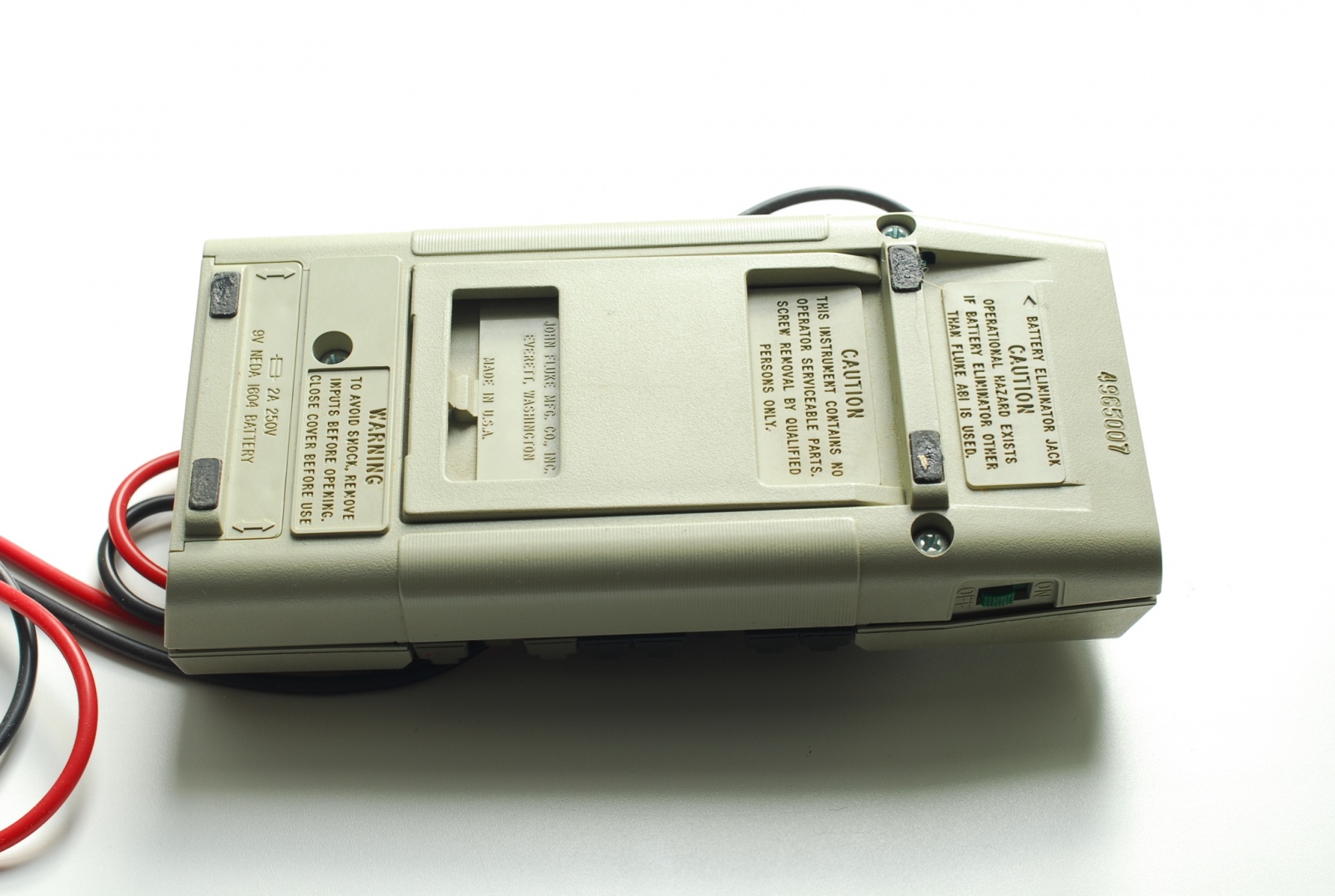

Внизу расположена откидная подставка. Крышка отсека батареи типоразмера «крона». Резиновые ножки не пощадило время, и они превратились в нечто, напоминающее сырую резину.

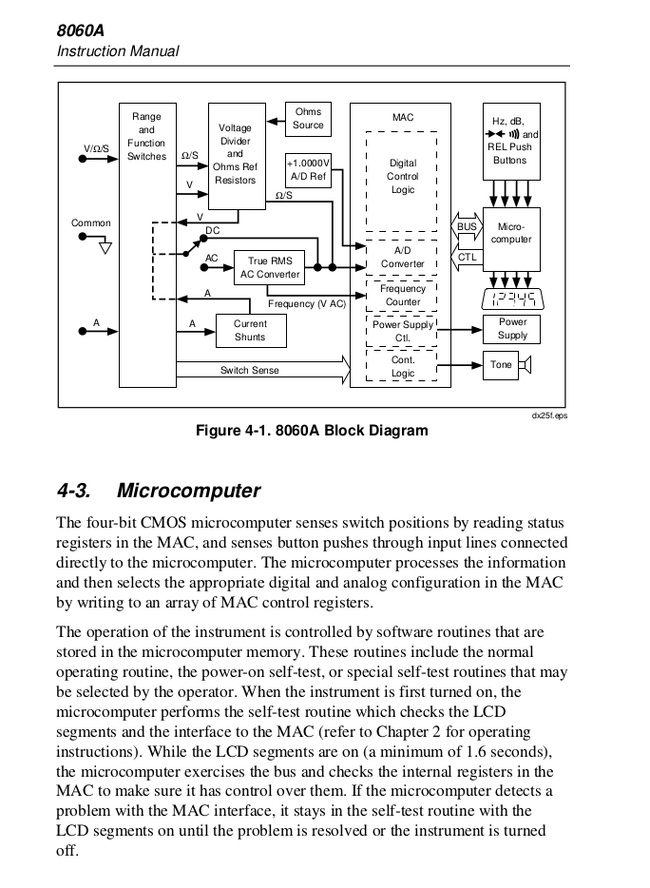

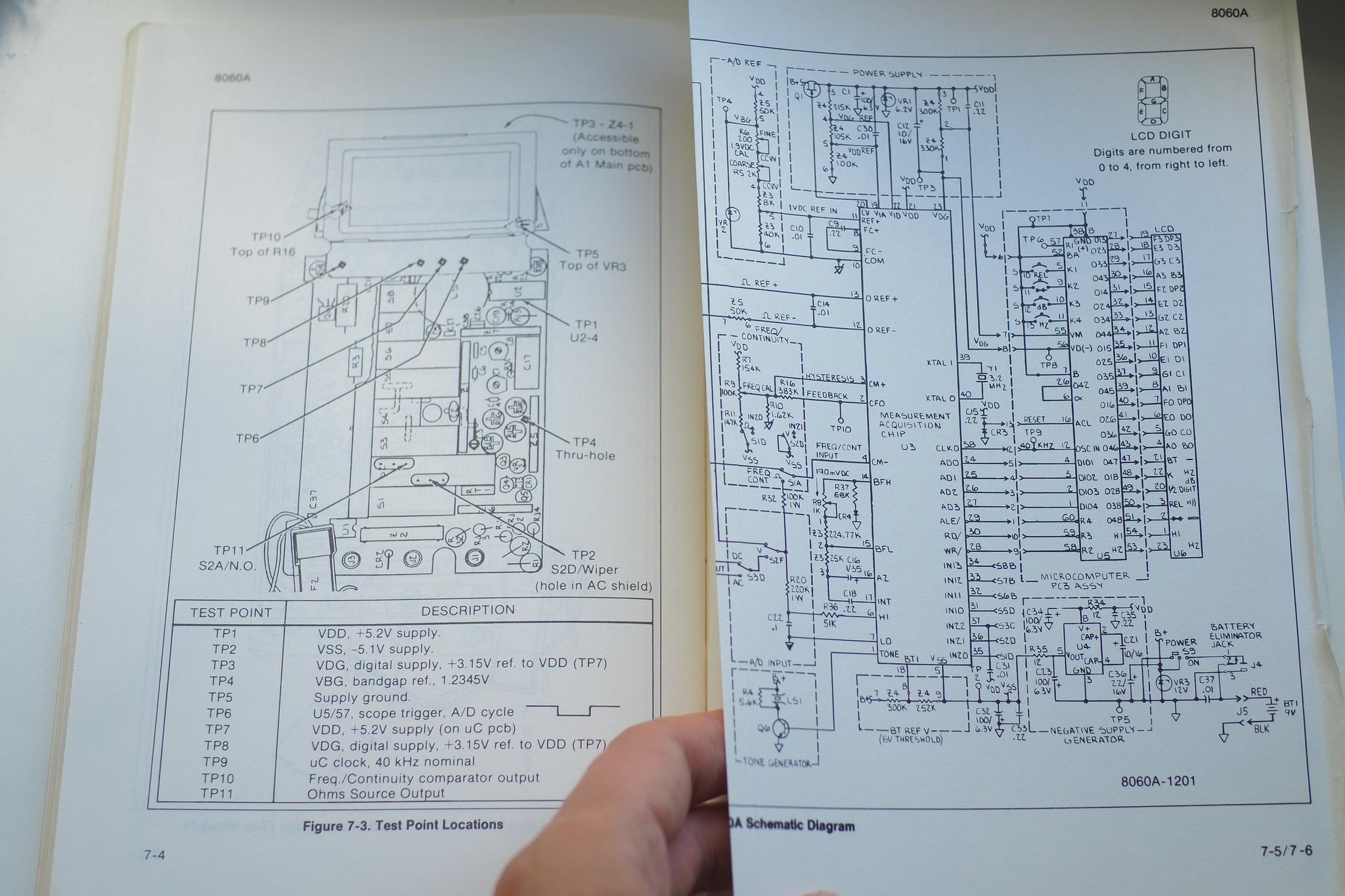

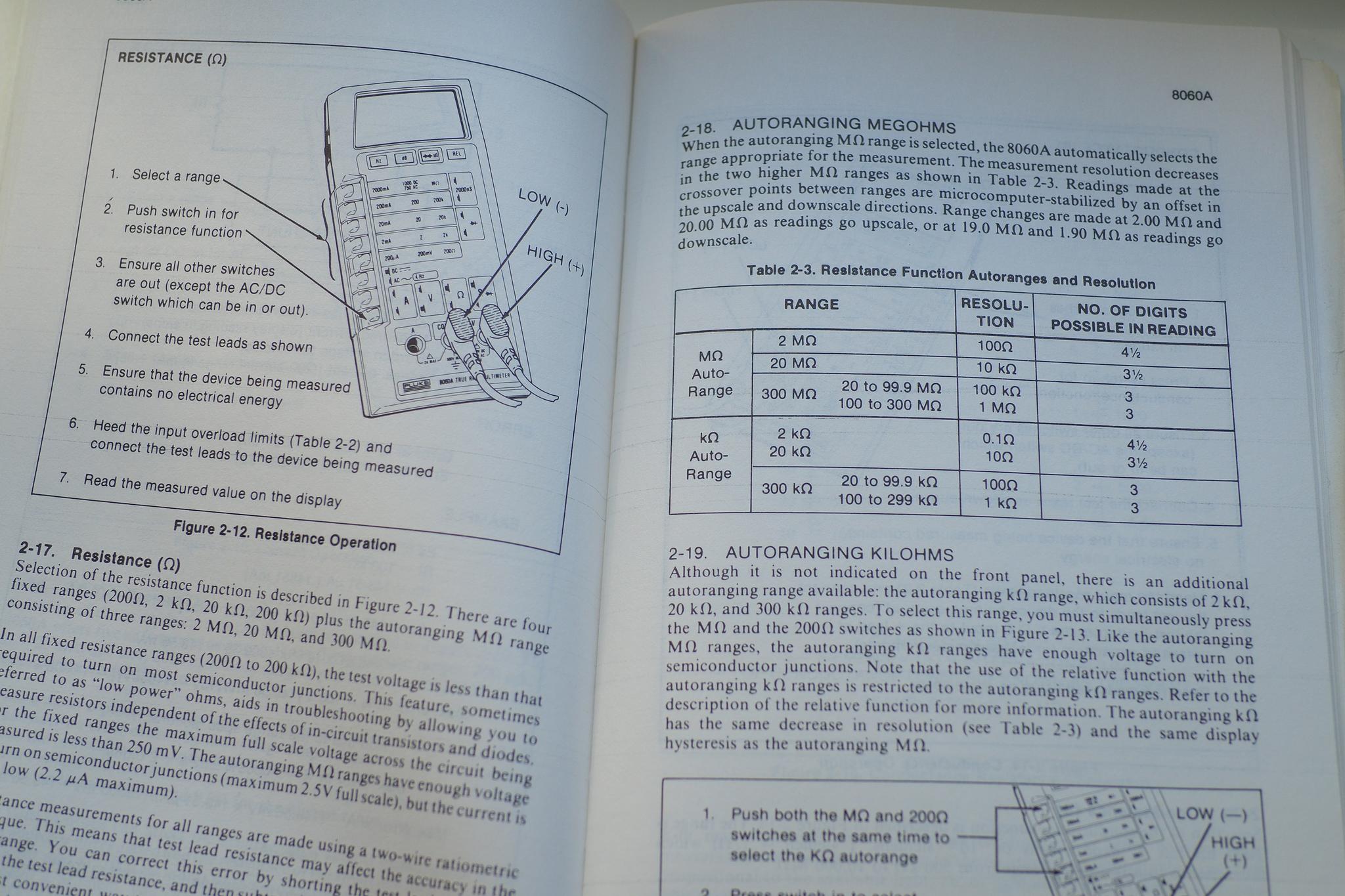

Позже удалось найти оригинальное бумажное руководство. В нём наглядно рассказывается об устройстве прибора, его характеристиках, методах замера и поверки. Приводятся блок-схемы узлов мультиметра и даже принципиальная схема.
Имеется высокоимпедансный режим входов на пределах 200 милливольт и 2 вольт с сопротивлением 10 гигаом! (Десять тысяч мегаом).
Занятно, прибор послужил прототипом для советского мультиметра «Электроника ММЦ-01».
UPD: «Прототипом Электроники ММЦ был не 8060, а более ранний 8020 или 8024». Уточнение от siealex
▍ Univolt DT-830

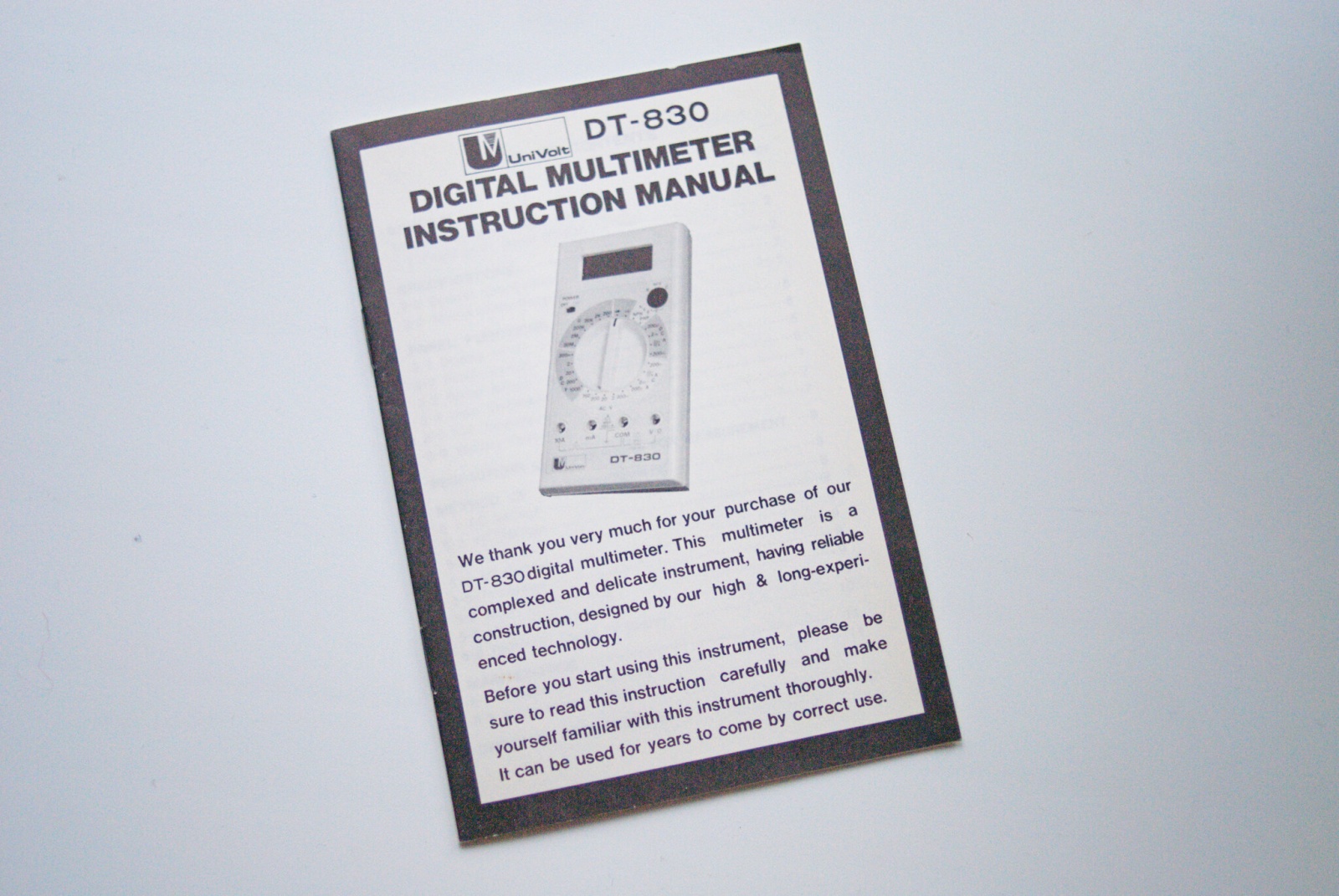

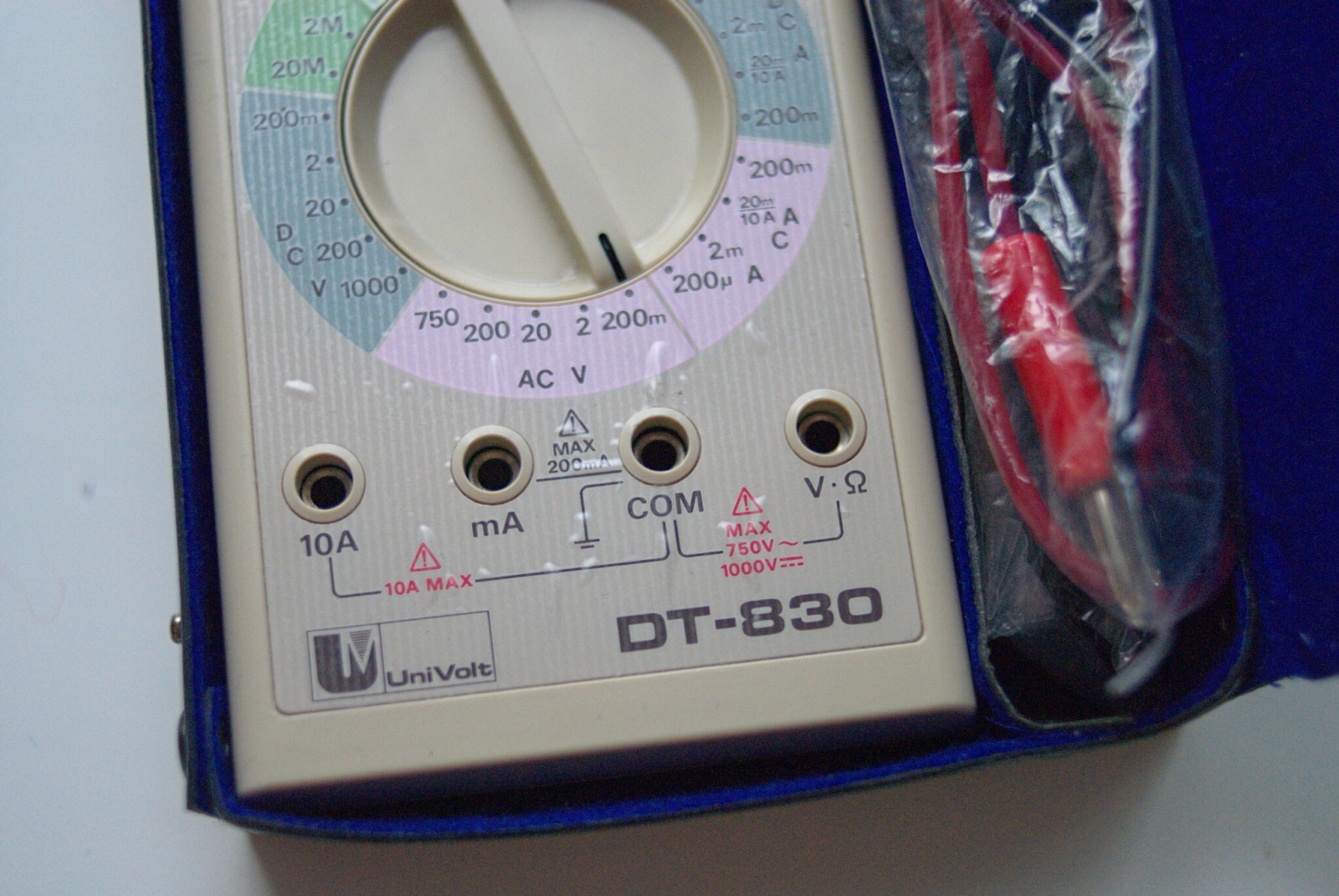

Прародитель широко распространённых теперь «дятлов», попал ко мне в идеальном состоянии с наклеенной защитной плёнкой. Произведён в Японии, предположительно в середине восьмидесятых годов.

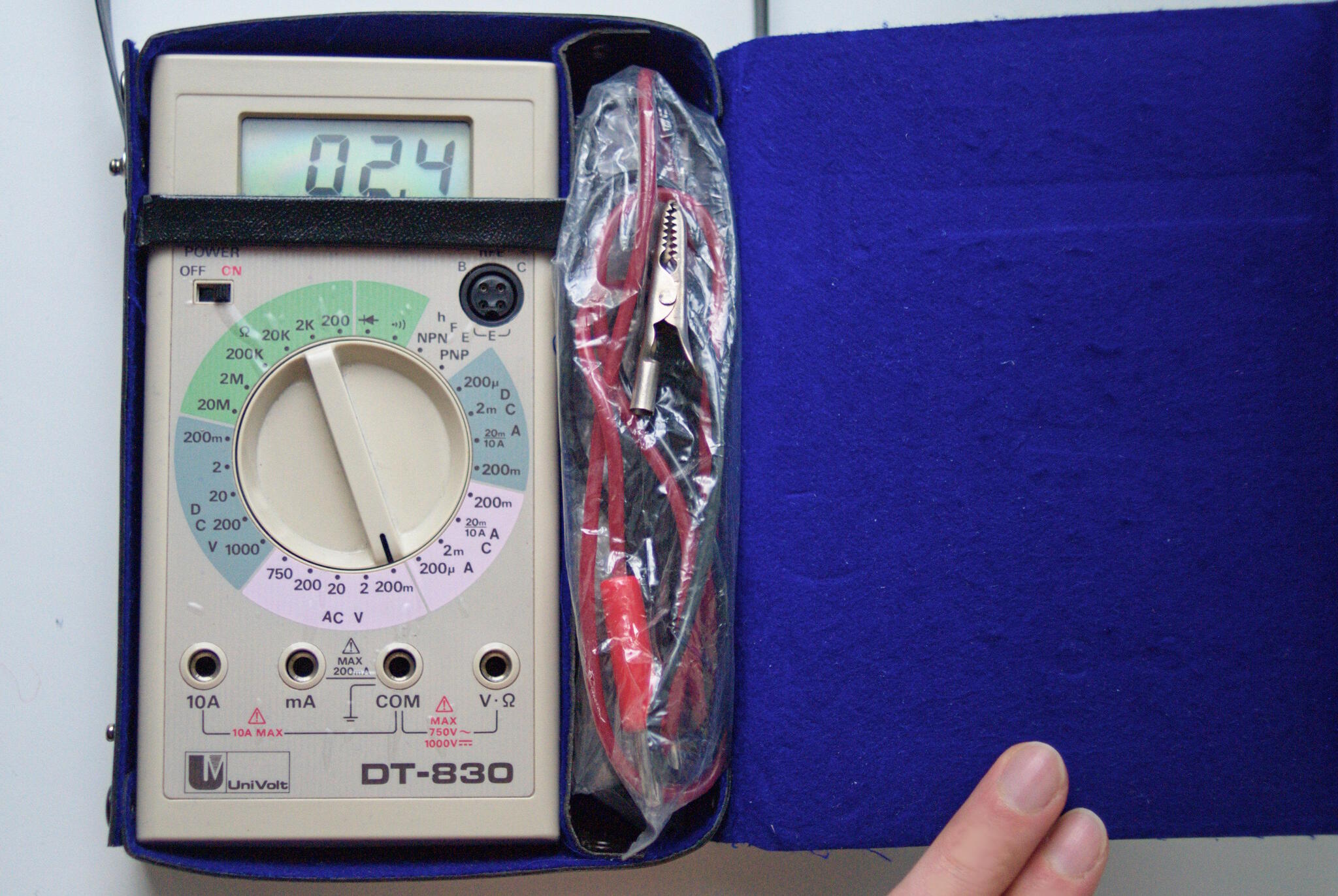

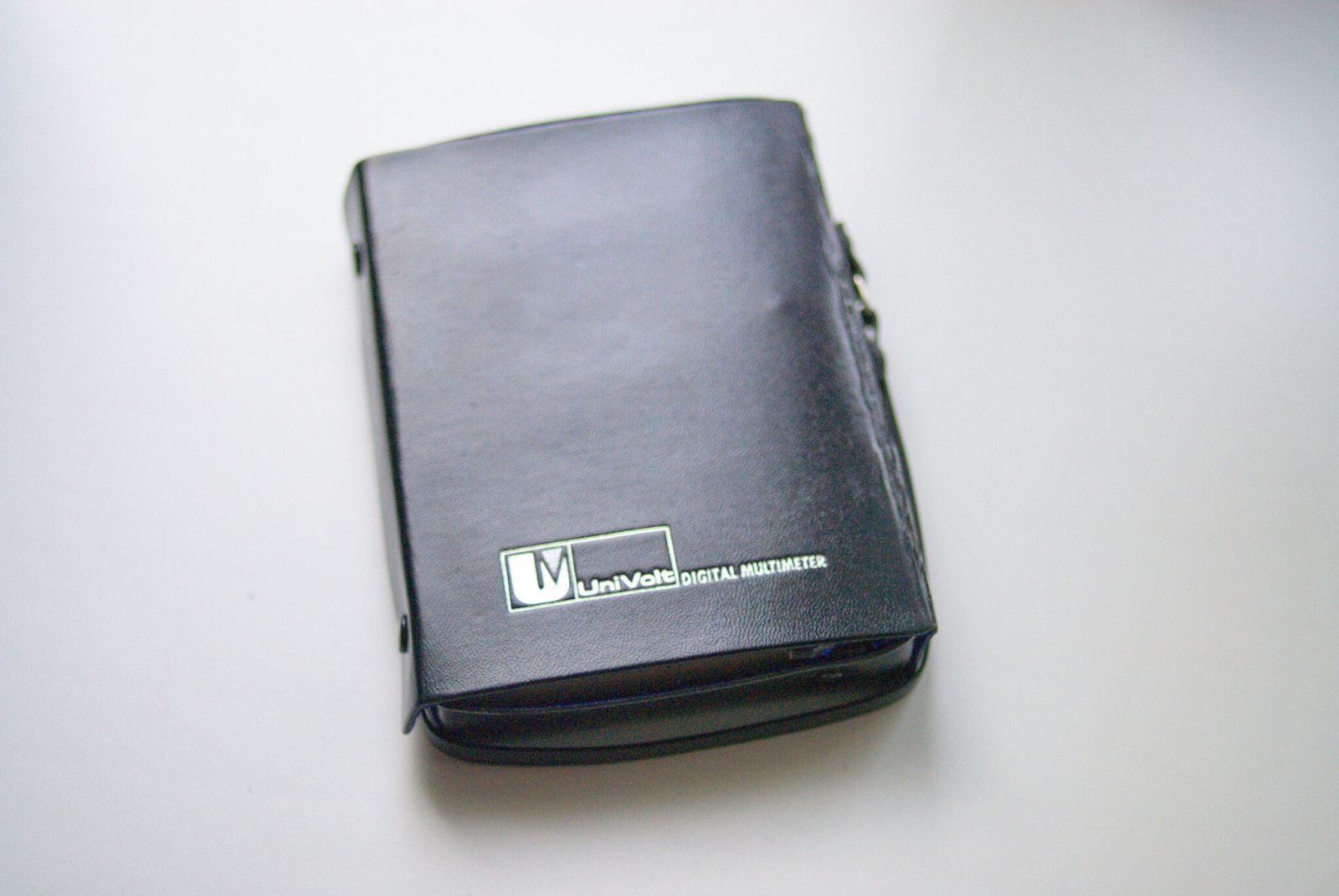

Внутри оригинальной коробки находится чехол, выполненный из некого мягкого пластика, похожего на дерматин, изнутри выстланный бархатом.
Прибор выглядит аккуратно, пластик качественный и прочный. Корпус ощущается как монолитный кирпич.

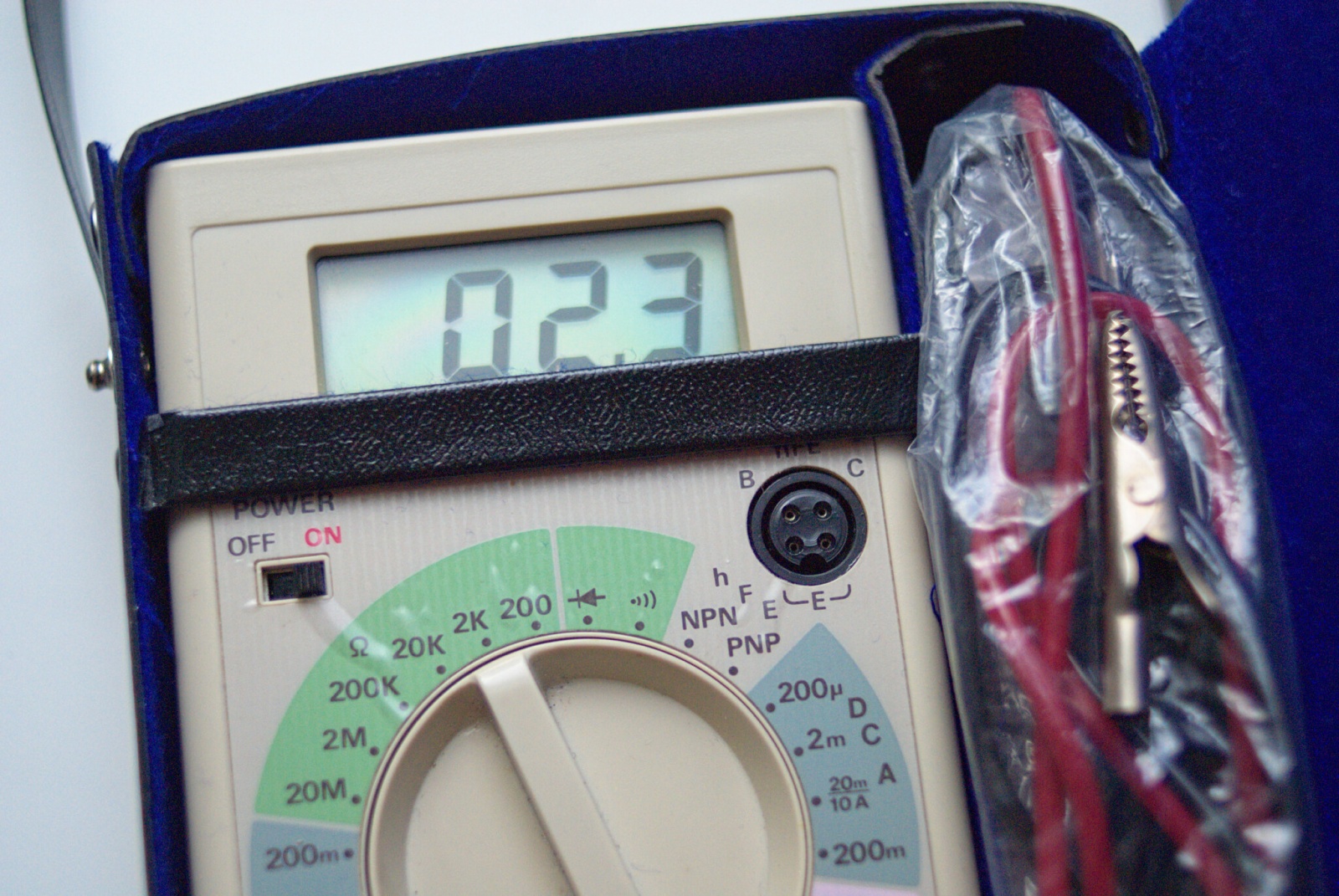

Поворотный переключатель режимов стоит отдельно похвалить за эргономику. Поворачивается мягко и с чётким щелчком фиксируется в рабочем положении. Пользоваться приятно.
В комплекте идёт пара довольно неказистых щупов с проводами. Имеется «крокодил», который надевается на щуп. И ещё удлинитель для транзисторного разъёма с тремя «крокодилами», предназначенный для измерения коэффициента передачи тока биполярных транзисторов.
Прибор имеет возможность измерять кратковременные токи до 10 ампер, похвально для такого малыша. Остальные характеристики перечислять нет особого смысла, так как они стандартны для такого класса устройств: измерение постоянного и переменного тока и напряжения, измерение сопротивления, прозвонка, проверка pn переходов, измерение β биполярных транзисторов.

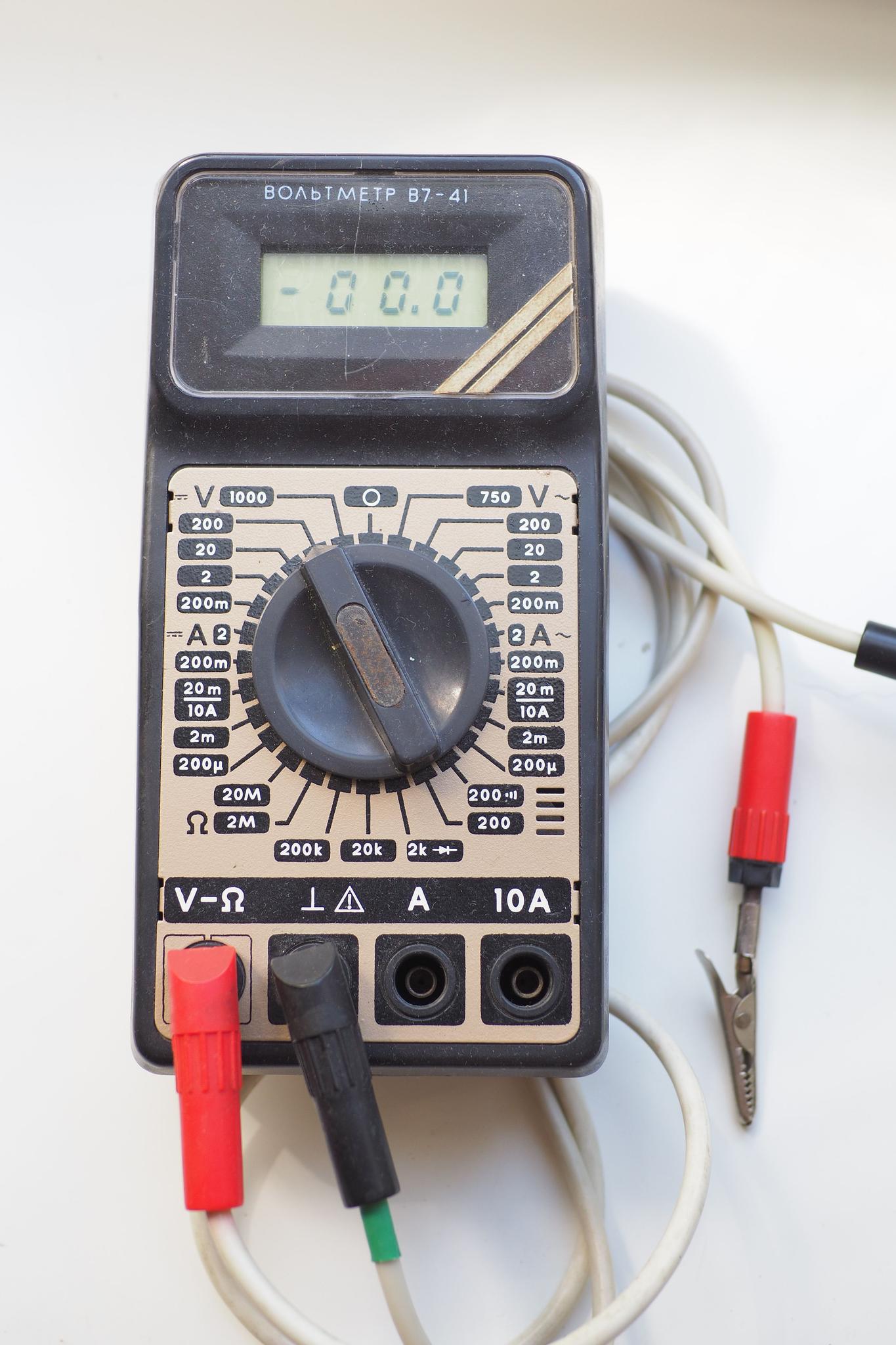

▍ В7-41
Этот прибор мне достался от отца. Хорошо помню день, когда мы пошли на один из рынков в Ставрополе и там встретили лавку мужика, который торговал всяким электронным оборудованием, в том числе и измерительными приборами. Видимо, этот господин имел отношение к Краснодарскому заводу радиоизмерительных приборов, на котором он выпускался с 1991 года.
Он достался нам новым в заводской упаковке из пенопласта, напоминающего по плотности пробковое дерево. Упаковка и игольчатые щупы были утрачены при переезде. Остался трансформаторный блок питания, сам прибор и соединительные провода с «бананами» на концах. Я точно помню, что они вставлялись в прямые щупы, аналогично «Флюку».
Провода жёсткие и скрипучие, внутри ПВХ трубки находится проводник в изоляции.
На мой субъективный взгляд, прибор имеет стильный и запоминающийся дизайн и надёжную конструкцию. Поворотный переключатель работает по интересному принципу: там нет подвижного вращающегося контакта, который имеет тенденцию перетирать лужёную фольгу на плате прибора до текстолита. Вместо этого на поворотной части есть хитроумный рельеф, переключающий группы контактов. Внутренности подробно показаны тут.
К сожалению, это все цифровые мультиметры достойные внимания, что у меня есть. В следующей части я покажу больше аналоговых измерительных диковинок.
Автор: Андрей Ларин
