Создаём сетевую карту на дискретной логике

Этот пост — продолжение моего проекта по созданию завершённой компьютерной системы на компонентах дискретной логики. У меня уже есть компьютер, способный выполнять сетевые приложения, например, HTTP-сервер или игру по LAN.

В прошлом году я изготовил адаптер физического уровня, преобразующий сигнал Ethernet 10BASE-T в SPI и обратно. Тогда для тестирования его работы я использовал микроконтроллер STM32, а теперь реализую модуль слоя MAC, чтобы подключить его к своему самодельному компьютеру.

Оба адаптера полнодуплексные и имеют отдельные передатчик и приёмник.

Компьютер целиком. Новый модуль находится справа внизу

Новый модуль со снятым шилдом физического уровня

Приёмник

Краткое описание работы приёмника:

• Последовательные данные SPI преобразуются в побайтовые параллельные данные, извлекается тактовый сигнал байтов;
• Первые шесть байтов проверяются на соответствие критериям MAC-адреса получателя, несовпадающие фреймы отбрасываются;
• Байты записываются в буфер статической ОЗУ;
• При завершении фрейма приёмник отключается и дальнейшие фреймы отклоняются, пока пользователь не включит приёмник повторно. Счётчик байтов останавливается, его значение становится доступным пользователю.

FCS не проверяется на оборудовании.

Сбор данных

Сначала последовательные данные SPI необходимо преобразовать в поток байтов.

Последовательные данные сдвигаются в регистр сдвига (U32). U30 и U31 подсчитывают биты и байты. Сигнал записи статической ОЗУ recv_buf_we формируется при помощи D-триггера U29B. Этот сигнал кратковременно становится низким после каждых 8 битов входных данных:

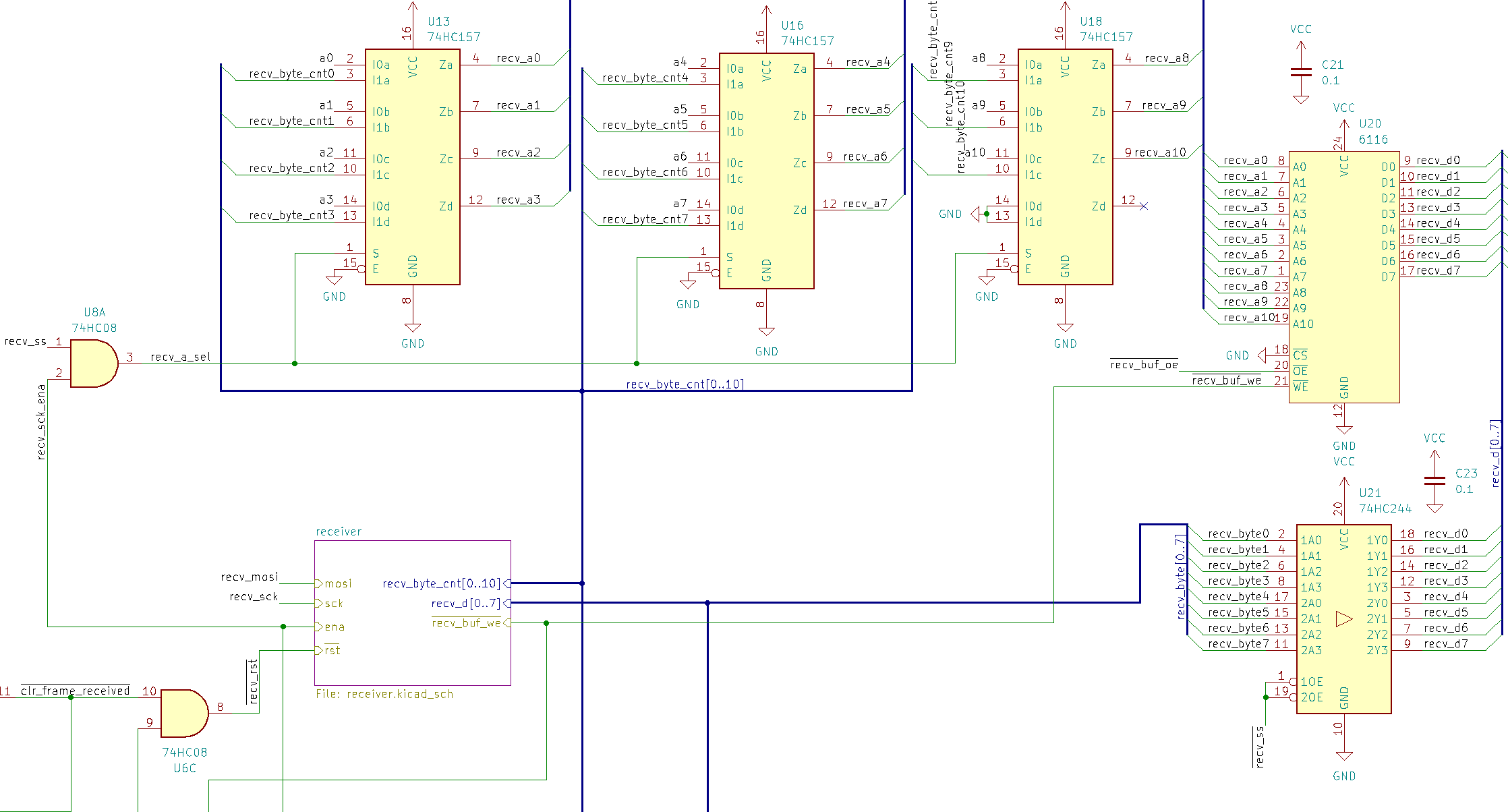

Полученные байты записываются в буфер на 2 кБ статической ОЗУ 6116 (U20).

U13, U16 формируют U18 мультиплексор адресов: он выбирает в качестве входного адреса для SRAM (U20) или счётчик байтов, или системную шину адреса. Буфер с тремя состояниями U21 перенаправляет полученный байт в ОЗУ.

Для обеспечения доступа к полученным данным и их длине ОЗУ и счётчик байтов подключены к системной шине данных буферами с тремя состояниями:

U25 соединяет ОЗУ приёмника с системной шиной данных. После завершения фрейма счётчик байтов не сбрасывается и его значение хранится в шине recv_byte_cnt. Эта шина соединена с системной шиной данных при помощи U26 и U27. Они активируются, когда CPU выполняет запрос чтения к определённым адресам. Вторая половина U27 образует регистр с двумя состояниями только для чтения, который используется для опроса состояния приёмника и передатчика.

Фильтрация MAC-адресов

При анализе трафика Ethernet я заметил, что фреймы обычно поступают небольшими группами (3-4 фрейма, разделённых короткой паузой). Фреймы в одной группе обычно имеют разные MAC-адреса получателей. Из-за этого я подумал, что мой компьютер не способен отфильтровывать полученные фреймы по MAC и повторно включать приёмник достаточно быстро, чтобы улавливать кадры, предназначающиеся для него. Мне нужна аппаратная фильтрация MAC-адресов.

Мне не подходило решение с хранением MAC-адреса и сравнением с ним первых шести полученных байтов — слишком сложно. Ещё я мог сделать это повторением одного байта (например, FE:FE:FE:FE:FE:FE), но это скучно. Чтобы добавить моему MAC вариативности, я сделал его функцией байтового индекса:

• Бит 0 имеет фиксированное значение 0;
• Бит 1 имеет фиксированное значение 1;
• Биты 2-4 обратны байтовому индексу;
• Биты 5-7 имеют фиксированное значение 1.

При использовании этого правила MAC-адрес принимает вид FE:FA:F6:F2:EE:EA. Также для работы с ARP нам нужно принимать широковещательный MAC FF:FF:FF:FF:FF:FF.

На этой схеме шина a[0..3] — это младшие 4 бита счётчика байтов. Шина d[0..7] — это полученный байт. U33 сравнивает биты данных 0 и 2-4 с нужными значениями; если они совпадают, то на выходе U34A будет высокий сигнал. U35A реализует проверку широковещательного MAC: на его выходе будет высокий сигнал, когда биты 0 и 2-4 равны единицам. Эти два сигнала комбинируются при помощи логического OR (реализованного при помощи диодов D7 и резистора R6). Остальные биты проверяются на равенство единице при помощи U35B.

Этот блок проверяет только валидность одного байта. Чтобы проверить все шесть, результат аккумулируется в U10A. Если фреймы не принимаются, сигнал ss (входящий сигнал выбора ведомого устройства SPI) низкий, а U10A имеет значение 1. В процессе приёма фреймов это значение обновляется для каждого полученного байта. Если MAC-адрес получателя соответствует критериям, то значение U10A остаётся высоким. Когда адрес байта достигает 5, конечное значение защёлкивается в U36B. Этот вывод используется для прекращения приёма фреймов, если адрес получателя не совпадает.

Передатчик

Аналогично приёмнику, передатчик не реализует генерацию FCS, она выполняется программно. Чтобы ещё больше упростить передатчик, я решил поддерживать фреймы только фиксированной длины. Благодаря этому не требуется сложный цифровой компаратор, а логика передачи фреймов зависит только одного бита в счётчике байтов. Я выбрал в качестве длины фрейма 1024 байта, что близко к обычному MTU 1500 байтов. Преамбула фрейма (последовательность множества 0x55, заканчивающаяся 0xD5, что требуется 10BASE-T) тоже включена в эти 1024 байта и должна загружаться туда программно.

Фиксация длины фрейма никак не повлияла на протоколы более высокого уровня, потому что они кодируют размер пакета в своих заголовках и поэтому не полагаются на истинную длину фрейма Ethernet.

Краткое описание работы передатчика:

• Данные сохраняются в статической ОЗУ;
• Тактовый сигнал 20 МГц подаётся на 4-битный счётчик, его вывод переполнения используется как тактовый сигнал байтов;
• Для передачи кадра пользователь выполняет запись в определённую область памяти только для чтения, что приводит к включению счётчика;
• Параллельные байтовые данные сериализируются при помощи регистра сдвига.

Счётчики

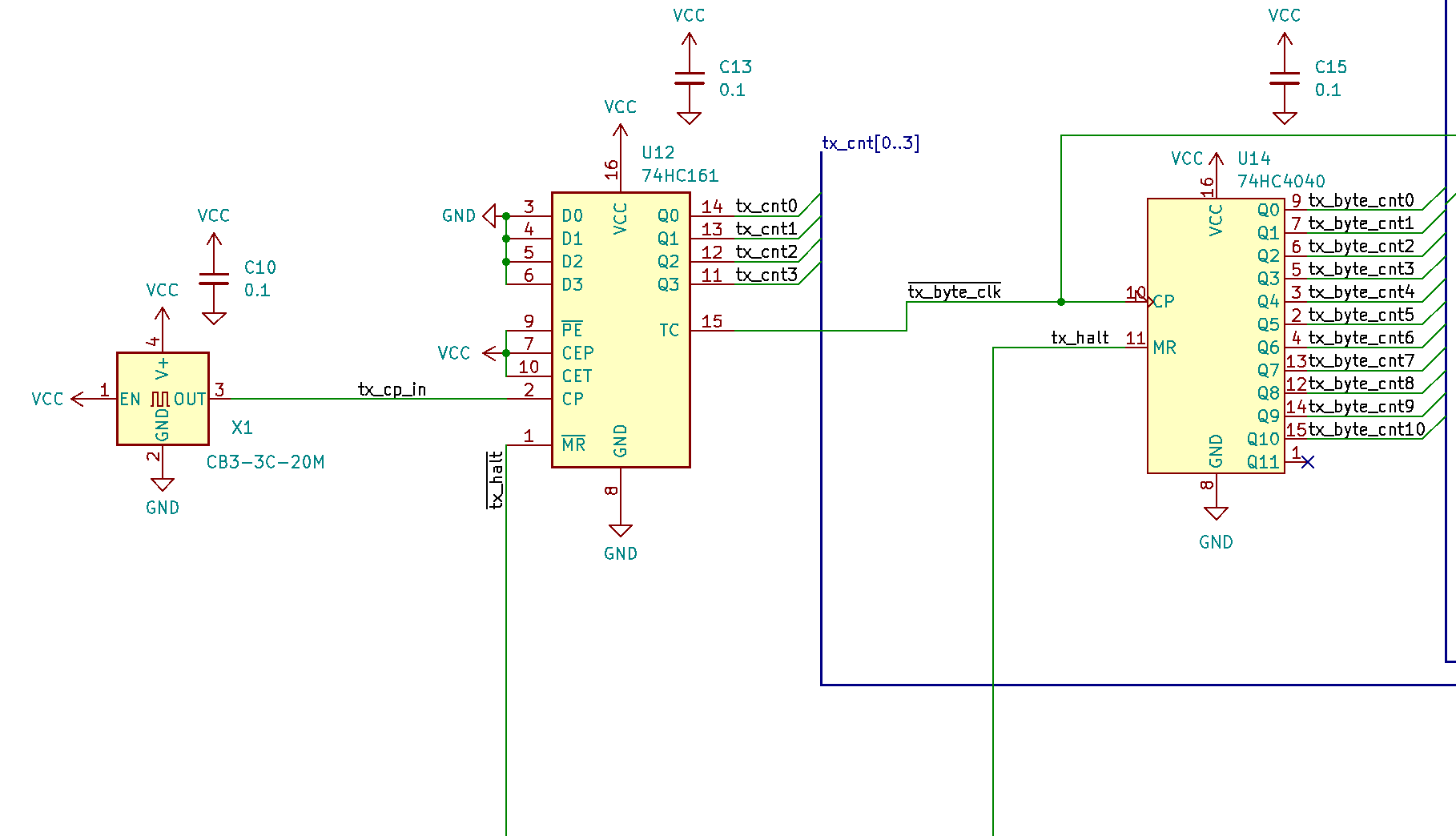

Как и в приёмнике, два счётчика используются для подсчёта битов (U12) и байтов (U14). На первый счётчик подаётся тактовый сигнал 20 МГц от интегрального генератора. 20 МГц используются не напрямую, а делятся минимум на 2. Благодаря этому рабочий цикл генератора не влияет на выходной сигнал.

Поток данных

Как и в приёмнике, три мультиплексора 74HC157 (на изображении не показаны) используются для выбора входного адреса для ОЗУ (U22). U23 применяется для загрузки данных в ОЗУ. U24 используется как промежуточное хранилище для текущего передаваемого байта. Принцип здесь схож с моим конвейером VGA: счётчик байтов 74HC4040 — медленно стабилизируемый счётчик числа колебаний, U24 обеспечивает стабильный вывод, в то время как вывод ОЗУ по-прежнему невалиден. Эти данные передаются на регистр сдвига U28, где побайтово сдвигаются.

После изготовления устройства я заметил, что перепутал порядок битов, поступающих из ОЗУ в регистр сдвига. Мне пришлось программно менять порядок битов, чтобы устранить этот аппаратный баг. Я не мог заранее протестировать это в Verilog.

Для формирования красивого сигнала 10BASE-T (см. мой предыдущий пост) MOSI и SCK должны быть точно синхронизированы. Эту задачу решают U11A и U8B. tx_cnt0 (бит 0 счётчика битов, делённые пополам 20 МГц) используется в качестве тактового сигнала. U11A меняет его вывод синхронно с этим сигналом. U8B выполняет задержку тактового сигнала, чтобы он соответствовал задержке, привносимой U11A. Так как D-защёлка сложнее, чем простой вентиль AND и имеет чуть большую (на 5 нс) задержку, здесь используется более быстрый 74LV74A. Его задержка распространения такая же, как у 74HC08. Это единственный на моей плате чип из «быстрого» семейства.

Интерфейс CPU

С точки зрения программиста мой Ethernet-адаптер имеет следующий интерфейс:

• Оба буфера фреймов отображены на 0xF000.
• Есть два регистра только для чтения:
  • 8-битный регистр состояния в 0xFB00 имеет два флага:
    • RX_FULL — фрейм получен,
    • TX_BUSY — фрейм передаётся;
  • 16-битный регистр длины полученных данных в 0xFB02.
• Запись любого значения в 0xFB00 повторно включает приёмник.
• Запись любого значения в 0xFB01 начинает передачу.

Прерываний нет, потому что мой CPU их не поддерживает.

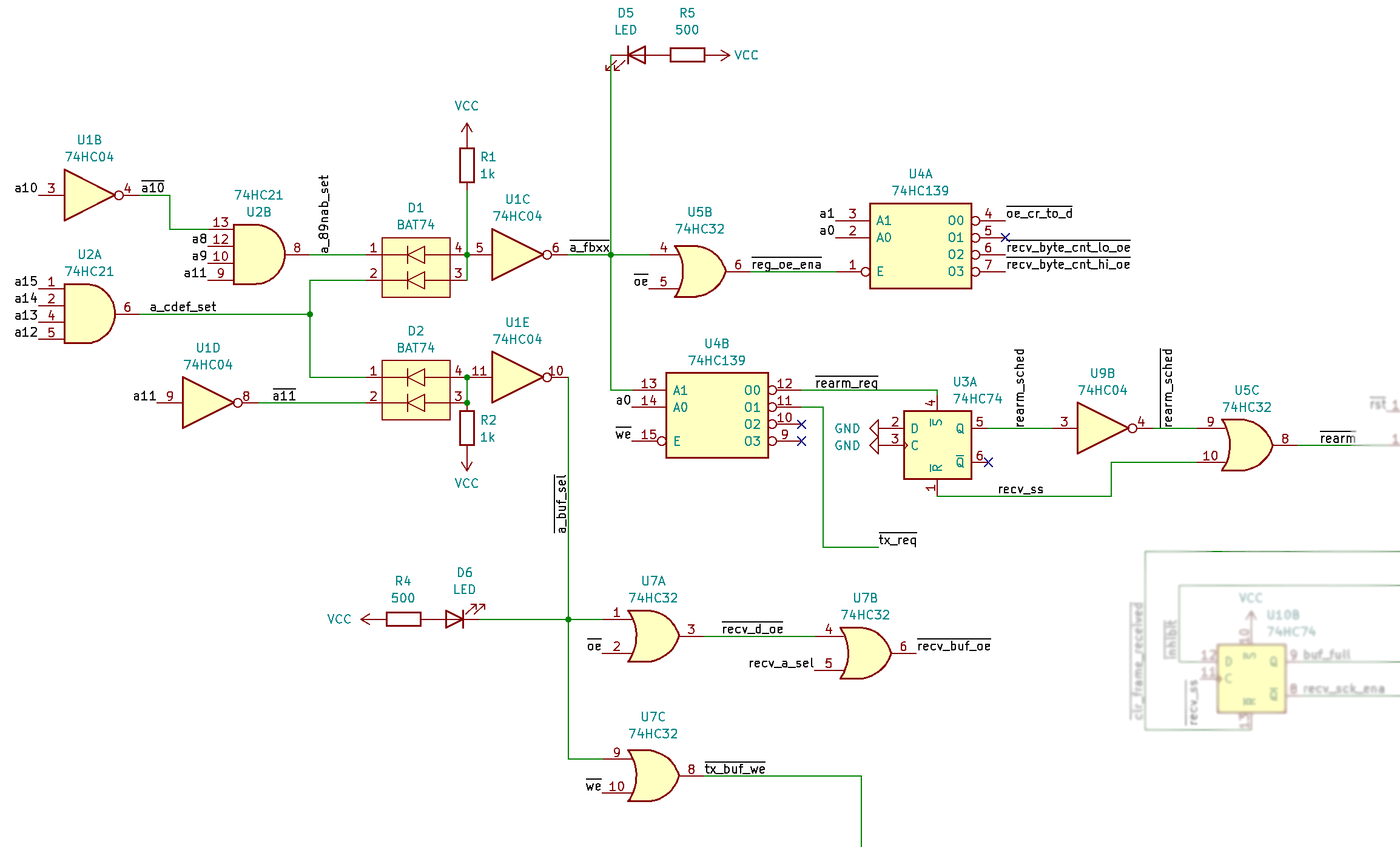

Все соответствующие адреса начинаются с F (все старшие 4 бита равны единице). Это условие проверяется U2A.

Бит 11 должен быть равен нулю для адреса буфера. Это проверяют U1D, D2, R2 и U1E. Затем сигнал выбора буфера сочетается с сигналами включения записи или вывода, чтобы выбрать запись в буфер TX или считывание из буфера RX.

Равенство второй шестнадцатеричной цифры для регистров значению B (1011) проверяется U1B и U2B. Затем ещё один блок диодной логики (D1, R1, U1C) комбинирует её с проверкой первой цифры. Декодеры U4A и U4B используются для выбора конкретной функции.

Два светодиода обозначают доступ к буферам или регистрам.

Программирование

Я хотел обеспечить своему компьютеру поддержку сети, но мне лениво было реализовывать стек TCP/IP самостоятельно. Кроме того, мне хотелось иметь приличный компилятор C, потому что мой первый компилятор был отстойным, а программирование на ассемблере утомляет. Поэтому я создал компилятор C. Он достаточно совершенен, чтобы скомпилировать uIP 1.0 (крошечную библиотеку TCP/IP). Несмотря на то, что мой CPU обладает ужасной низкой плотностью кода, uIP достаточно мала, чтобы поместиться в ОЗУ и оставить в ней место для приложения.

Сетевая скорость очень мала, но я всё равно очень доволен ею, ведь всё создавалось без применения коммерческих CPU или специальных чипов:

• Полный путь пинга в среднем составляет 85 мс;
• Скорость скачивания HTTP-сервера составляет 2,6 кБ/с (передача статических файлов с SD-карты).

Репозиторий проекта

Модели, файлы схем и чертежи печатных плат выложены на Github.
