Touch mouse

в 17:52, , рубрики: Без рубрики

Мышь для людей со спинально мышечной атрофией / склерозом моторного нейрона и прочими неприятностями, когда механическая кнопка - проблема.

Touch mouse - 1

Неделю назад ко мне обратились с просьбой сделать мышку ( да не простую а волшебную) , из за слабых мышц, нажимать на клавиши представляет проблему, как и вес обычных покупных мышек. Из перебора различных вариантов (магниты, пружины, подстрочные винты и тд )  я остановился на обычных тач кнопках , 1.5$ за 10 шт с доставкой вайлдберис. Конечно, можно было бы взять биполярный транзистор у которого висит в воздухе база и всякое такое, но во первых, вывод микроконтроллера нужно потягивать к земле (что делает кнопка омрон) ( и это потребует pnp и npn транзисторов для 1 кнопки),  а во вторых это просто глупо тратить весь вечер ради 1.5 баксов.

Мышь mm710 выступила донором всего кроме корпуса
Мышь mm710 выступила донором всего кроме корпуса

Основные требования – малый вес, срабатывание на касание, отсутствие астрономического ценника и кнопок, которые нужно нажимать.

моделька

моделька
предварительная примерка

предварительная примерка

3 вывода тач кнопки – питание – взято с юсби, сигнал – притянут к среднему выводу омрона, а поле для измерения емкости имеет отвод эмаль проводом 0.6 мм.

Touch mouse - 5
Touch mouse - 6

Чувствительность настраивается емкостью конденсатора – по сути это стартовое число, от которого ведется срабатывание, у меня 100 пикофарад (под рукой не было на 50 как на схеме, и мне все равно нужно было точно убрать все лишние наводки – работает). Если конденсатор не ставить, то реагирует на движение в радиусе 2-3 см

Touch mouse - 7

Подтягивать вывод к земле или к плюсу можно выставить этими перемычками – а – к земле, б – к плюсу

перемычка А

перемычка А
отводы

отводы

Отводы тачей паяются к зачищенной от маски меди ( я тоже сначала подумал, что нужен будет экранированный провод – но нет, он не нужен)

Touch mouse - 10
располагать слишком близко к крышке нельзя, будет чуять емкость от ладони

располагать слишком близко к крышке нельзя, будет чуять емкость от ладони

Фиксация на термоклей к задней стороне. Половинки корпуса запаяны абс пластиком.

(можно сделать 3 цилиндра внутри крышки корпуса и притянуть винтами с потайной головкой снизу – но ремонт и разборка в любом случае будут связаны с некоторыми нюансами – в итоге я просто забил, по крайней мере в этой версии)



Touch mouse - 12

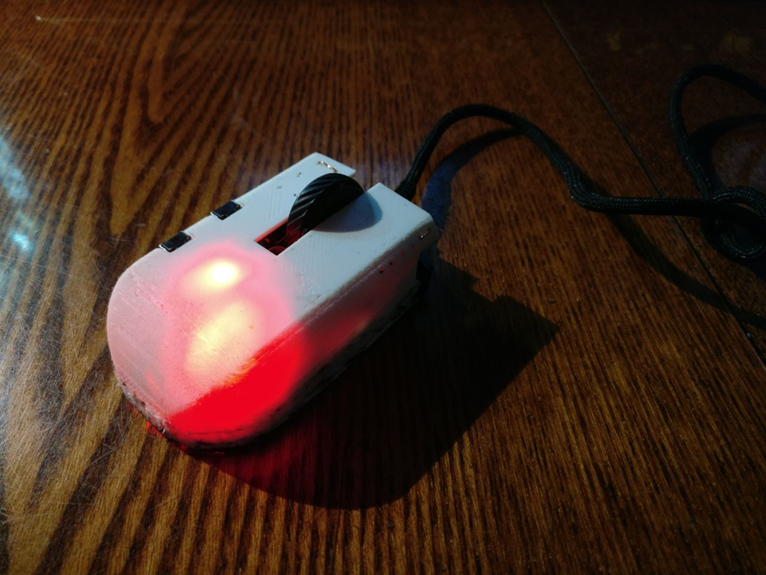

Если светодиоды мешают – их можно или заменить или выпаять – логика работы не меняется (но мне она нравится – кажется, что внутри бьется маленькое коммунистическое сердце, совсем как у меня в 16 лет, а быть юным сердцем очень важно в нашем мире)

вид снизу - фторопласт прилепить в этой версии так же места не осталось куда

вид снизу - фторопласт прилепить в этой версии так же места не осталось куда
да - огромное окно не самая хорошая идея, но это прототип

да - огромное окно не самая хорошая идея, но это прототип

Мои грубые экономические расчёты показали низкий уровень доходности, если позиционировать подобное изделие, только для людей с заболеваниями, а так как тачи не применимы для киберспорта, то я неожиданно пришел к заключению, что причина появления моих идей на Хабре - сомнительная экономическая целесообразность.

(что нисколько не умоляет их полезности или очарования, на мой скромный взгляд)

кнопки боковые так же можно заменить

кнопки боковые так же можно заменить

Поэтому, если хотя бы 1 человеку этот текст поможет собрать свой вариант, то значит, я не зря потратил время написанием этого текста вечером понедельника.

 P.S - не болейте и берегите свои нейроны – они у вас одни).

Если вы хотите посотрудничать – напишите в лс.

Если вас что-то порадовало – кнопка донатов ниже.

Автор: Иван
