Продолжаю писать о ремонте ноутбуков. Сейчас стараюсь делиться полезной для начинающих информацией. Подумал, что могу поведать о своем начале ремонта лэптопов. В статье расскажу, что из оборудования может понадобиться на первых этапах и на что обращать внимание впоследствии.
С чего я начинал
Начну рассказывать с момента, когда я сам начал ремонтировать ноутбуки. У меня ситуация немного странная, поскольку изначально я стал заниматься восстановлением iPhone, купленных за рубежом. Я покупал их на eBay в Великобритании (там был продавец, который торговал телефонами «на запчасти», причем большая часть лотов была iCloud free).
Купил по случаю телефон, у него оказалась программная ошибка. Потом приобрел второй, который уже был с разбитым экраном. Еще позже пришел девайс, который не включался. Так я и стал смотреть видео на YouTube, разбираться в схемах и бордвью, чинить технику.
С этого момента меня «понесло». Отремонтировал, вероятно, около сотни телефонов, а потом перешел на ноутбуки. С ними оказалось немного проще. Но то, чот прочитал и посмотрел по поводу телефонов, очень пригодилось и в плане ноутбуков.

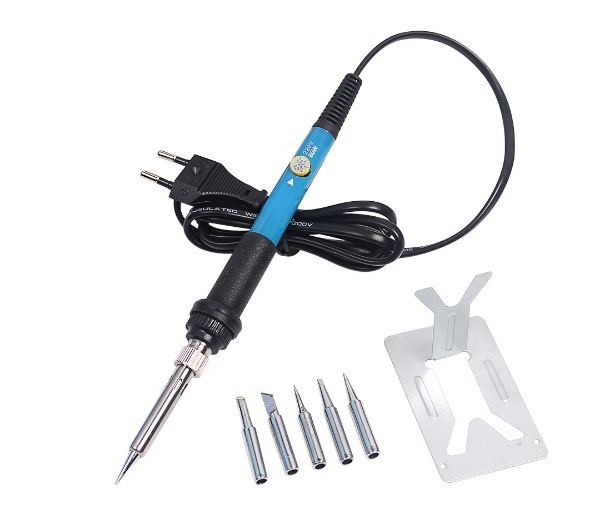

Начинал я с детского микроскопа вроде того, что показан на картинке, самого дешевого паяльника и нескольких пинцетов. Покупал самое недорогое, поскольку не был уверен в своих силах. Не хотелось лишний раз тратить деньги — казалось, что они могут уйти впустую, если бы с ремонтом не срослось.
В целом, для начала было нормально. Я занимался простейшими операциями, учился заново переучивался. Кроме того, получал гору информации относительно SMD-компонентов, современных плат и прочего.
В целом, то же самое советую и другим начинающим мастерам. Если вы не уверены в своих силах, а тратить много денег не хочется, то обычного паяльника с недорогим микроскопом будет достаточно на началах. Микроскоп, конечно, можно и получше купить. Когда я начинал, даже простенькие стоили дорого. Однако сейчас ситуация изменилась.
И вот с этим можно уже работать. У меня получилось починить несколько телефонов (парочка, наверное, случайно «починилась»). Появилась уже некоторая уверенность в своих силах.
Что потом
После того, как вы поняли, что у вас хоть что-то получается и, главное, вам это нравится, можно переходить к следующему этапу. А именно — покупать чуть больше инструментов, плюс приобрести уже более продвинутый микроскоп.
Кроме того, рекомендую:
• пиобрести более продвинутый паяльник;
• купить простенький паяльный фен (с китайскими попугаями вместо температуры);
• докупить пинцеты, от крупных до самых мелких;
• купить несколько типов флюса и разобраться в их особенностях;
• купить разные типы припоя и разобраться в его особенностях;
• купить источник лабораторный источник питания. Можно не очень дорогой;
• приобрести оплетку для того, чтобы убирать излишки припоя с плат и компонентов.
Еще хочу подчеркнуть важность изучения особенностей флюса — сейчас это далеко не канифоль. Есть флюсы, которые идеально подходят для отпайки крупных компонентов, есть те, что предназначены для припаивания деталей. Еще — целый ряд флюсов для работы с процессорами и видеокартами, где важно отсутствие пузырей при нагреве и бездымность. Нюансов много, но и информации полным-полно. Поверьте, вы будете удивлены, узнав о некоторых вещах.
Примерно на этом этапе вы уже должны знать (если говорить о ноутбуках), за что отвечают входные ключи, каковы симптомы типичных неисправностей, уметь менять мосфеты и не очень сложные микросхемы вроде контроллеров.
Вот, новый поворот!
Да, здесь уже вы должны знать и уметь чуть больше, чем на предыдущем этапе. Т.е. справляться с большей частью не самых сложных «железных» поломок. Новый этап предполагает улучшение собственных навыков, для чего стоит приобрести более качественное оборудование:
• хороший паяльный фен;
• несколько паяльников для крупных и мелких работ: для микропайки желательно приобрести микропаяльник со сменными жалами «на горячую»;
• хороший источник питания с разными режимами, памятью и т. п.;
• программатор для чипов BIOS.
Конечно, персональный путь каждого ремонтника может отличаться от моего. Но повторюсь, я излагаю собственный опыт. В моем случае пайка в проектах развивалась более-менее гармонично.
Навыки пайки и замены шим-контроллеров и т. п. у меня улучшились. Но главное — я стал обращать внимание уже не только на аппаратные проблемы, но и на траблы с BIOS и микроконтроллером платы.
Сначала разобрался с флешкой BIOS: как выпаивать, перепрошивать, где брать прошивку и т. п.
Также узнал много нового о микроконтроллерах и научился его выпаивать, а главное — впаивать. Без повреждений, перегрева и т. п. Но на этом этапе еще не умел его прошивать. Вместо этого заказывал на eBay уже прошитые чипы.
Крайний этап
На последнем этапе я умею менять и прошивать микроконтроллеры, процессор и видеокарту. Знаю много типовых проблем, решаю сложные поломки с прогаром платы и т. п.
Оборудование
• Специальная паяльная станция для отпайки и запайки процессоров и видеочипов. Не самая дорогая IR6500.
• Программатор для флешки BIOS.
• Программатор для мультиконтроллера (копия программатора Вертьянова).
• Программатор для аккумуляторов ноутбуков.
• Термокамера (в составе китайского телефона).
• Недорогая модель осциллографа, которой хватает для моих задач.
• Четыре паяльника на разные случаи, много сменных жал.
• Микроскоп (хороший электронный, с фокусным расстоянием до метра).
• Гора пинцетов, ножей, наконечников для работы с отпаянными процессорами, ликвидации клея для чипов и т. п.
• Хороший лабораторный источник питания и паяльный фен.
Отмечу, что я не профессионал. Искренне завидую тем, у кого есть специальное образование в этой области. Но и то, что знаю, позволяет решать, наверное, 80% поломок. 10% оставшихся — то, за что не хочу браться из-за временных или денежных затрат (я ремонтирую для себя, не на заказ), остальное — то, что не знаю и пока не понимаю. Это, конечно, приблизительная оценка.
Есть еще множество вещей, которые нужно освоить, в особенности — нюансы схемотехники, характеристик чипов и т. п. Тут чем дальше в лес — тем больше информации. К сожалению, времени в обрез, поэтому изучаю все это сейчас фрагментарно. Также хочется более дорогое профессиональное оборудование, в особенности, для смены процессоров и графических чипов. Но для меня овчинка выделки не стоит, поскольку я не ремонтирую оборудование десятками единиц в день.
Было бы интересно узнать, какое оборудование используете вы, для каких целей. И увидеть фотографии ваших рабочих мест, если вы — мастер сервиса или занимаетесь ремонтом в домашних условиях.
Автор: Denis
