Всем привет! Продолжаю свой цикл DIY-публикаций, посвященных ремонту различных устройств — от ноутбуков до Nintendo Switch. На этот раз поговорим про аккумуляторы лэптопов и их тяжелой судьбе.
А точнее, о ситуации, когда батарея лежит без дела (без разницы, установлена она внутри ноутбука или находится где-то отдельно). Лежит месяц, два, полгода — а потом, когда приходит ее очередь, оказывается, что ноутбук перестал заряжаться. Кроме того, бывает крайне необходимо узнать, в каком состоянии батарея, причем без ноутбука. Под катом расскажу об интересном инструменте для этого, владельцем которого я являюсь уже пару месяцев. Сразу скажу — он больше подходит для сервисных центров, но узнать о нем будет интересно любому из нас, кто увлекается ремонтом ноутбуков и прочей электронной техники.
Сначала вставлю видео с демонстрацией инструмента по восстановлению батареи, если не хочется читать статью, или просто есть желание побыстрее узнать, где тут собака зарыта. Видео на английском, поскольку я стараюсь делать ролики для максимально широкой аудитории. Если не хочется слушать мой плохой английский — подробная статья ниже. С наступающим!
Почему батарея не заряжается и причем здесь контроллер
Разновидностей проблем с батареей ноутбука довольно много. Она может перестать заряжаться из-за износа элементов (но тогда хоть какие-то признаки жизни все же подает), из-за выхода из строя контроллера заряда на материнской плате, из-за других проблем на материнской плате (например, где-то отошел какой-то контакт, некачественная пайка и т.п.), проблем с блоком питания, а также из-за проблем с контроллером заряда самой батареи.
Это самая, так скажем, обидная проблема, поскольку все современные батареи для ноутбуков имеют собственный контроллер контроля заряда. Это чип, выход которого из строя приводит к негодности всей батареи. Бывает так, что чип по какой-то причине перегорает, либо что-то случается с предохранителем на плате батареи.
Но есть и еще одна функция чипа — он отслеживает вольтаж элементов питания. И если этот показатель падает гораздо ниже контрольного, причем держится так продолжительное время, контроллер «решает», что батарея умерла и блокируется. В итоге у нас может быть купленная в магазине батарея, которая ни разу не заряжалась, но длительное время пролежала где-то в столе. Ее элементы питания в идеальном состоянии, сама она выглядит новой, но ее проблема в том, что при подключении к ноутбуку батареи и источника питания не идет зарядка. И сделать в этом случае ничего нельзя.
Даже если батарею зарядить в обход контроллера (сделать отверстия в пластике, где расположены контакты элементов либо вскрыть корпус) это далеко не всегда поможет — если контроллер заблокирован, аккумулятор работать не будет. В общем-то, моделей батарей огромное количество, так что на практике могут быть и исключения (а они реально есть), но в большинстве случаев все именно так.
Как проверить батарею?
Если есть ноутбук, с которым аккумулятор совместим, то проверить несложно. Есть и специализированное ПО, позволяющее это сделать. Но без ноутбука можно лишь замерить вольтаж, и то — если пользователь знает, где находится плюс, а где минус. Некоторые современные батареи не имеют никаких обозначений на корпусе.
Также можно вскрыть корпус батареи, провести визуальный осмотр элементов, платы. Часто бывает так, что проблемный элемент выглядит не так, как все остальные. Например, он темнее, либо в каких-то пятнах, с немного поврежденной изоляцией, либо вообще вздувшийся, если говорим о плоских аккумуляторах. Кроме того, при вскрытии можно провести замеры элементов — и если у одного из них вольтаж гораздо ниже, чем у остальных, вероятно, такой элемент проблемный.
Но, конечно, разобрать аккумулятор так, чтобы потом его можно было собрать, да еще и установить в ноутбук могут не только лишь все. Чаще всего после разборки обычным пользователем, да и мастером, не имеющим большого опыта в такой работе, корпус аккумулятора выглядит не очень хорошо, а его геометрия нарушена.
Хватит это терпеть

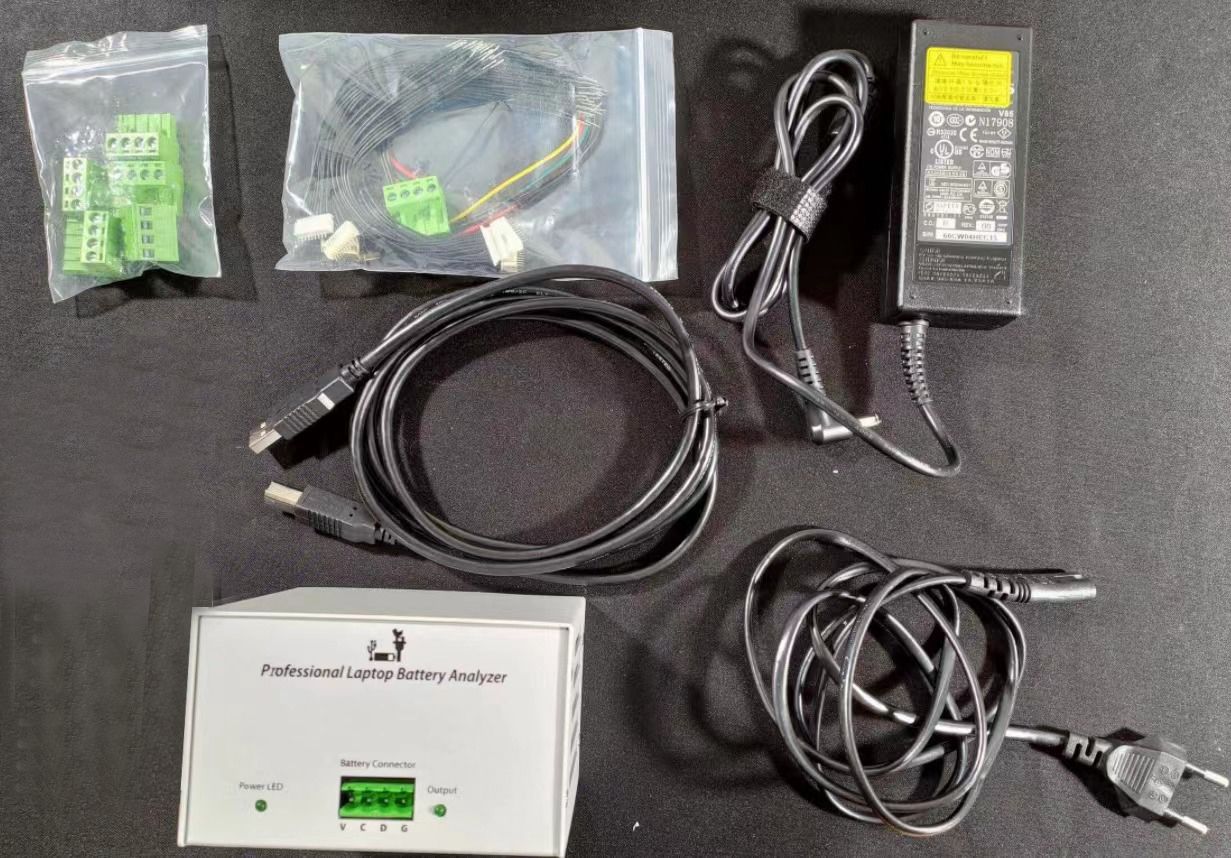

Да, наверное, эта интрига уже утомила, рассказываю о самом инструменте. Сам я о нем узнал примерно полгода назад на YouTube. Дело в том, что я подписан на канал одного профессионального сервисмена из Великобритании. И в одном из роликов он показал этот девайс и рассказал о нем. После этого мне захотелось заполучить инструмент самому, что я и сделал пару месяцев назад. Называется он Professional Laptop Battery Analyzer NLBA1. А разработан и производится — не в Великобритании или США, а в Румынии! Разработчик — компания NIP Embedded Systems.
Основные функции устройства:
• Тестирование состояния батареи.
• Зарядка аккумулятора.
• Разрядка в разных режимах.
• Калибровка.
• Проверка отдельных элементов.
• Ремонт/reset.
И список возможностей в рамках этих функций:

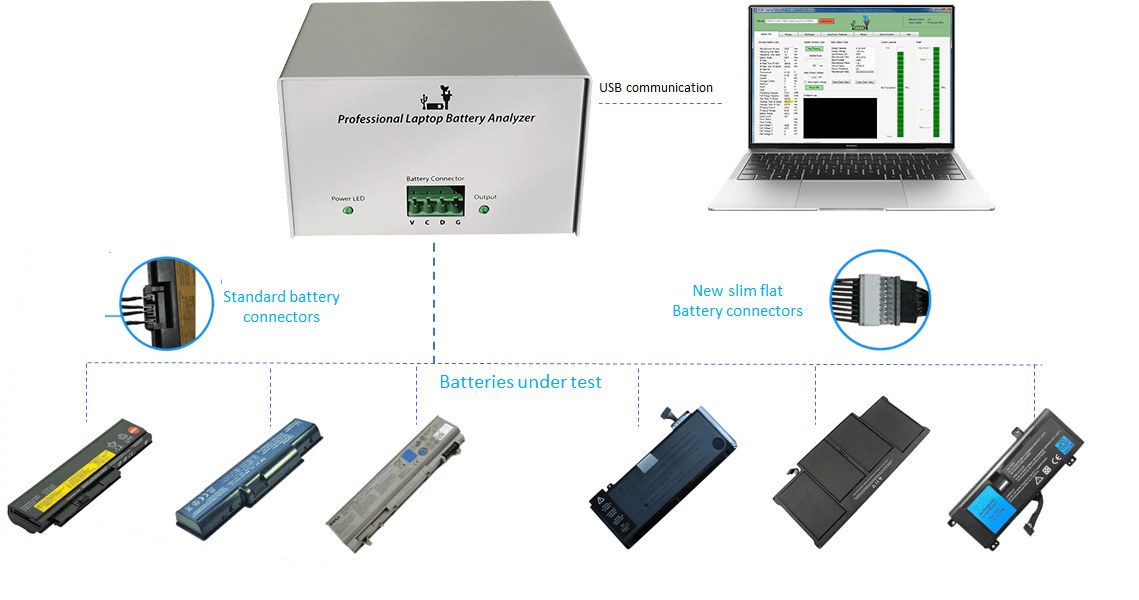

• Совместим со съемными аккумуляторами для ноутбуков и новыми плоскими встроенными аккумуляторами.
• Может диагностировать неисправные аккумуляторы ноутбука, которые не обнаруживаются ноутбуком.
• Измеряет внутреннее сопротивление элементов и отображает состояние (хорошее, среднее, плохое).
• Измеряет реальную емкость аккумулятора.
• Расширенный анализатор журналов во время зарядки/разрядки/калибровки.
• Распиновка аккумулятора определяется путем ввода номера детали или кода типа аккумулятора.
• Выполняет функциональные тесты в соответствии с IATA и генерирует отчет в формате PDF.
Ну а теперь подробнее
Рассмотрю несколько функций подробнее, чтобы было понятнее, с чем имеем дело.
Тестирование
- Считывает информацию батареи, которая хранится в ней даже в том случае, если аккумулятор испорчен и не определяется ноутбуком. Определяет также контроллер заряда аккумулятора.

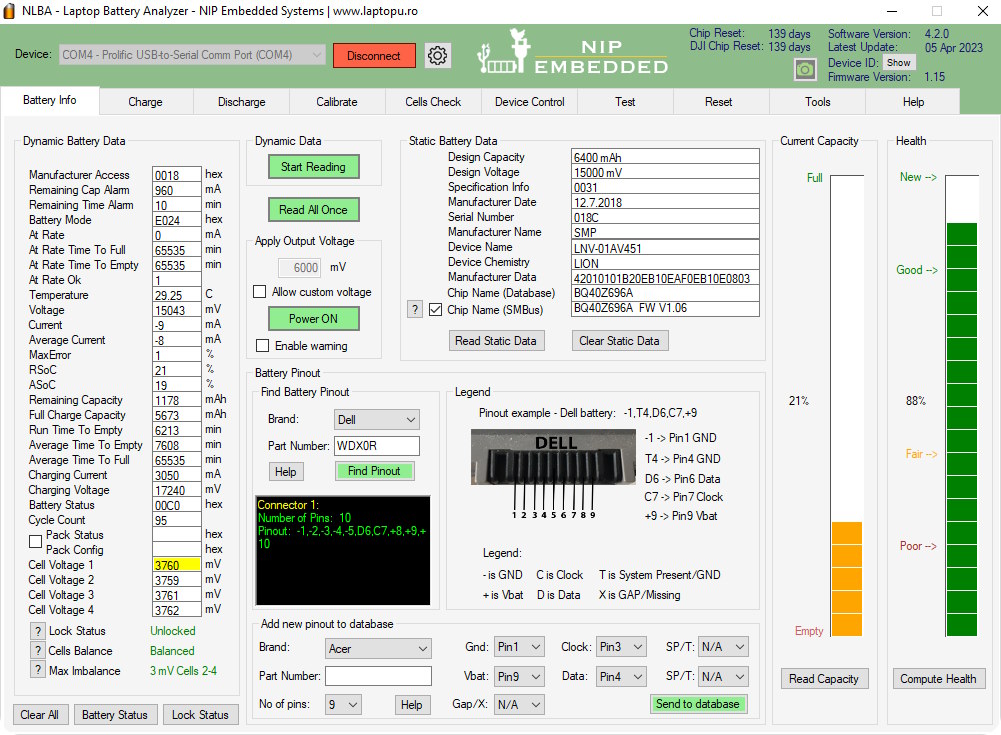

- Выполняет быстрый тест состояния здоровья батареи (на картинке выше).
- Считывает вольтаж отдельных элементов, причем вне зависимости от того, пригоден аккумулятор для дальнейшего использования или нет.
- Проверяет, залочена батарея или нет. Если да, то обычным способом разлочить ее и использовать не получится.
- Определяет баланс отдельных ячеек. Элементы могут быть заряжены по-разному.
Зарядка и разрядка
- Устройство заряжает практически все батареи для ноутбуков, максимальный ток при этом — 3,2А.
- Показывает график заряда отдельных элементов, их вольтаж, потребление тока при зарядке и т.п.
- Девайс постоянно отслеживает параметры зарядки и если возникает проблема, питание отключается.
- Соответственно, разряжает батареи с током разряда до -3,2А. Может разряжать батарею точно так же, как это делает ноутбук, эмулируя нагрузку.
- Измеряет реальную емкость батарейки и максимальный дисбаланс отдельных ячеек.
Калибровка
- Выполняет полную калибровку аккумулятора, заряжая его, полностью разряжая и затем — заряжая. Все эти этапы можно настраивать.
- Показывает емкость до и после цикла калибровки.
Проверяет отдельные элементы

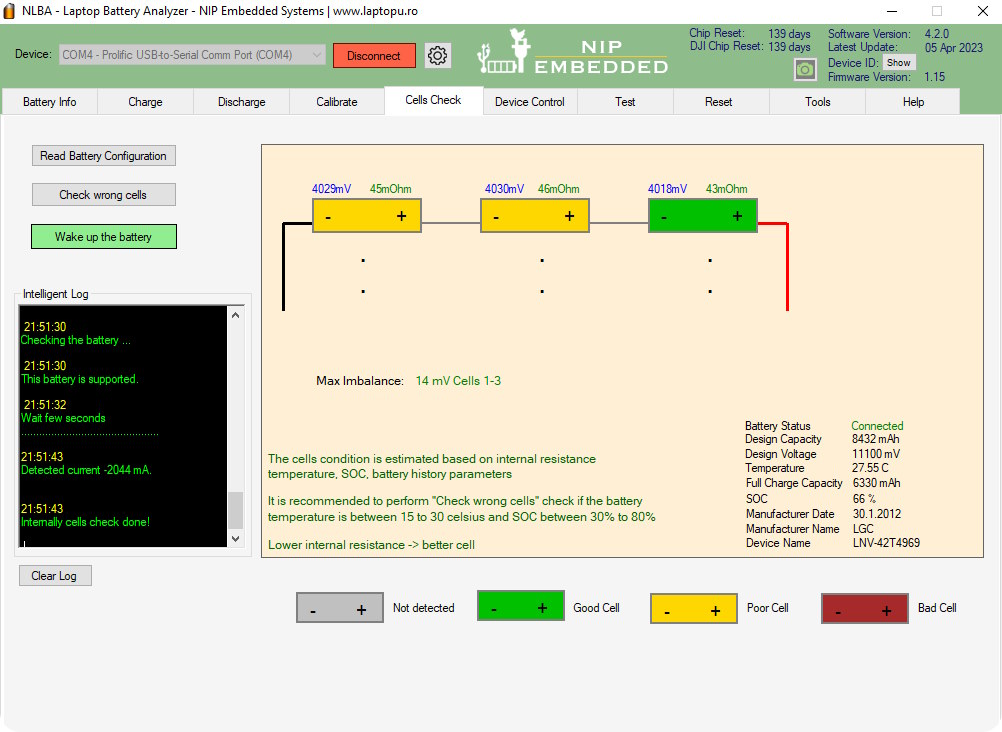

- Показывает состояние каждого элемента, размечая цветом «хорошее», «не очень хорошее» или «плохое» состояния. Проверка выполняется в течение нескольких секунд.
- Определяет количество ячеек в аккумуляторе, делает это в автоматическом режиме.
Восстановление контроллера, удаление ошибок

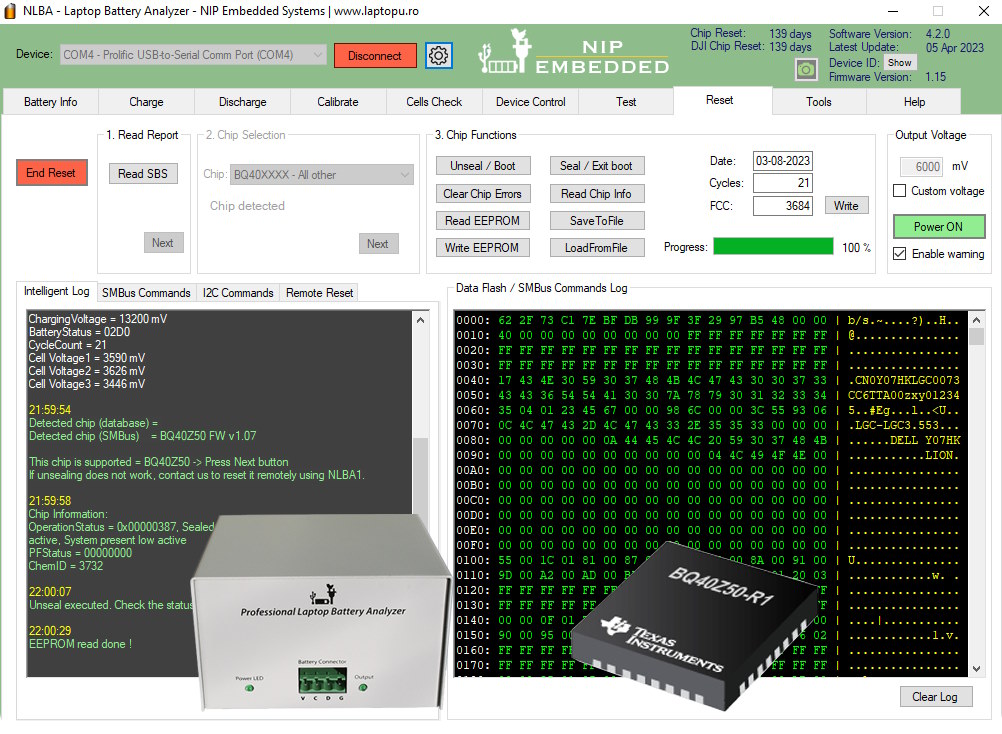

- Речь о возможности стирать ошибки, сохраненные контроллером, а также о разлочке самого чипа. После этого аккумулятор можно снова заряжать.
- Кроме того, можно прошивать чип, считывать и сохранять его дамп, либо стирать содержимое и записывать другой дамп.
Последняя функция и позволяет восстанавливать батарею, давая ей новую жизнь. Конечно, это стоит делать лишь в том случае, если состояние аккумулятора более-менее в норме. Если health процентов 10-20, смысла в этом обычно нет. Но тут уже выбирает сам пользователь.

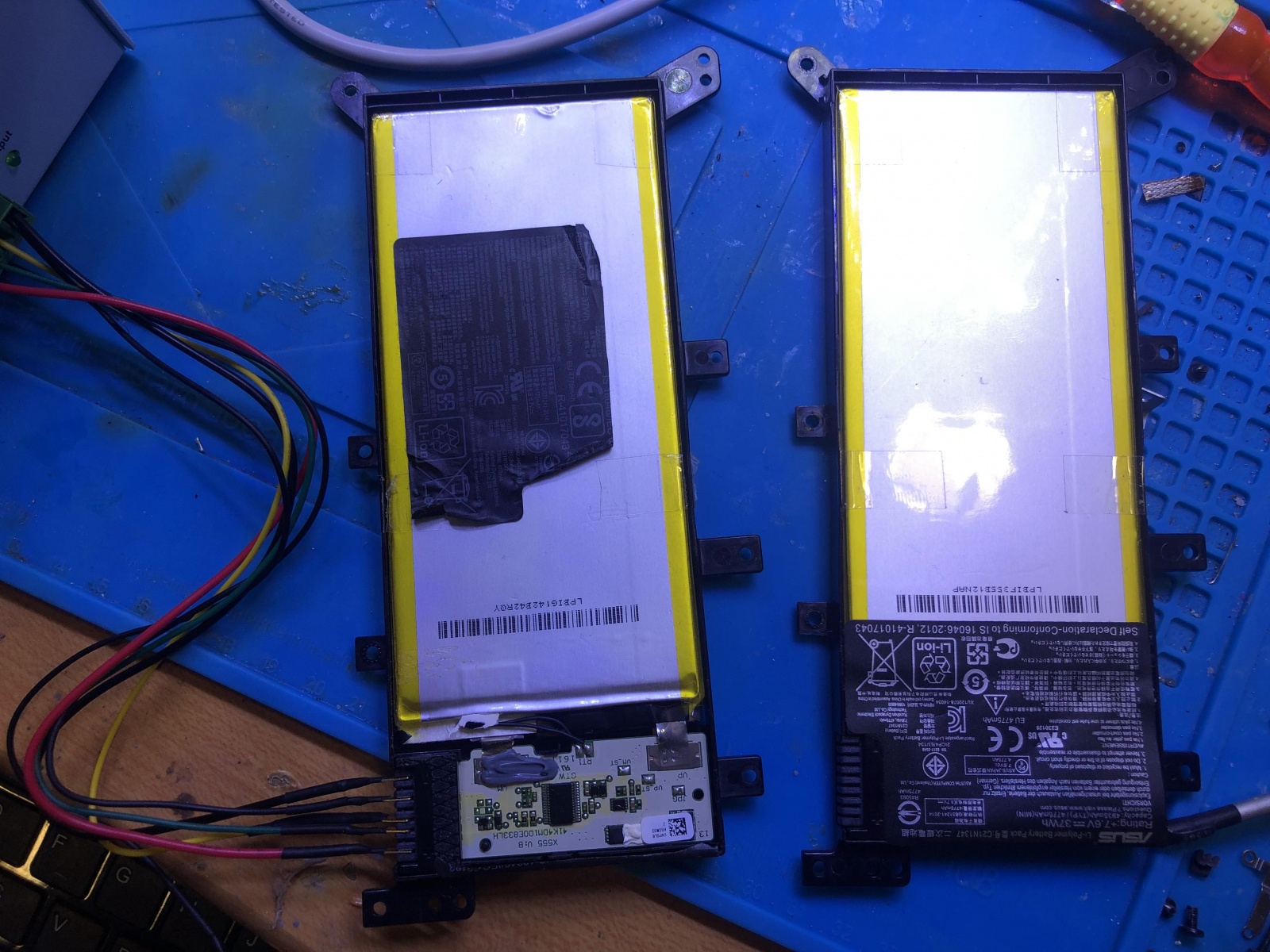

При помощи последней функции я восстановил штук 30 батарей, которые у меня были. Какие-то я купил на барахолке за копейки, какие-то были внутри ноутбуков и не заряжались, несмотря на все мои усилия.

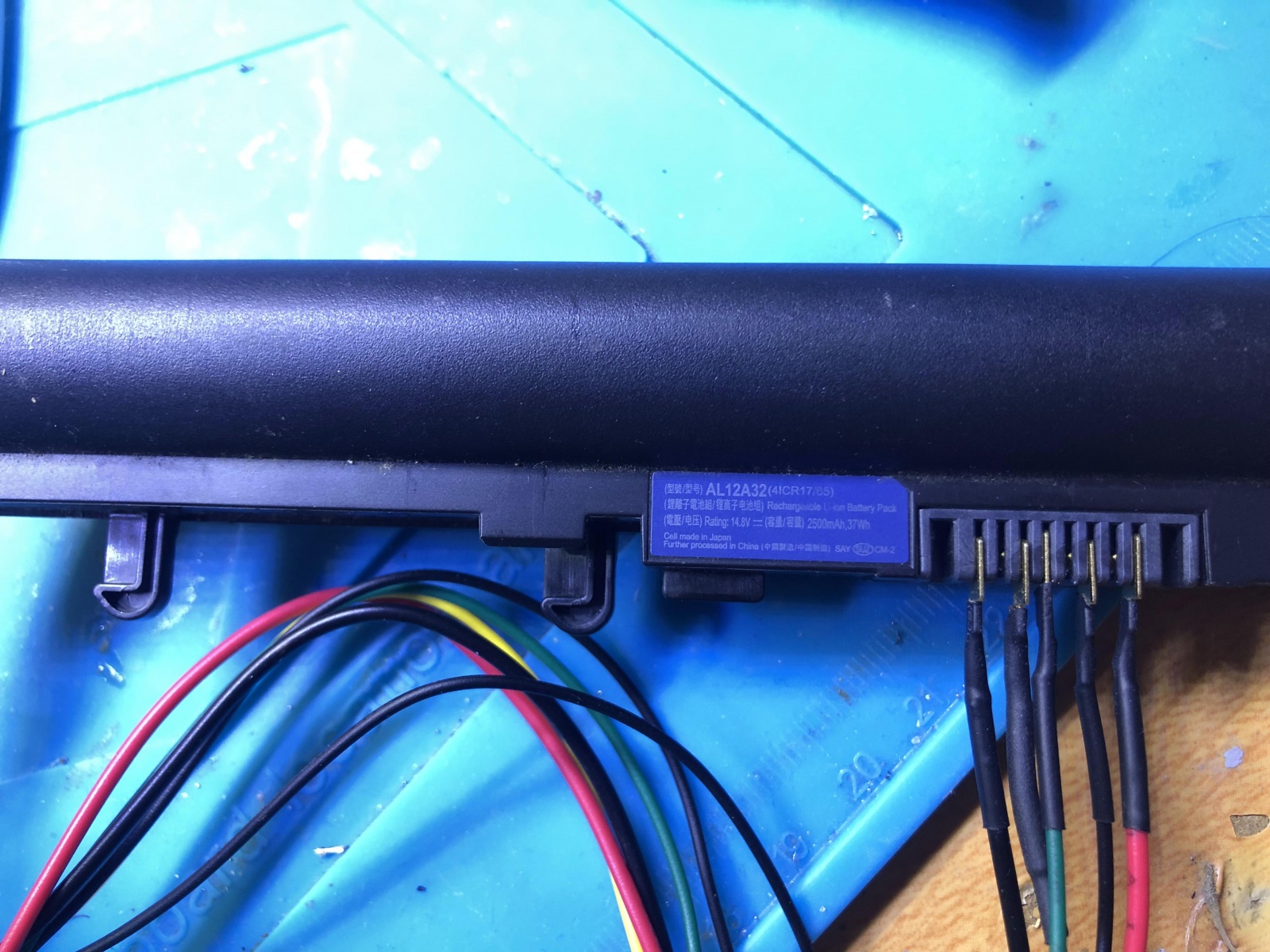

Работа с девайсом проблем не вызывает — все достаточно просто. Манул так себе, но понять, что нужно делать, можно и так. Очень удобно то, что устройство показывает распиновку по модели аккумулятора. В базе — очень большое количество моделей, я испробовал самые экзотические аккумуляторы, которые у меня были — всегда находилась распиновка, и она была верной.
Вот видео с самим устройством и демонстрацией возможности восстановления/зарядки аккумулятора.
А сколько это стоит и для кого девайс?
Вот это самый интересный вопрос. Дело в том, что Professional Laptop Battery Analyzer NLBA1 вовсе не бесплатен. Стоит он $359, плюс еще стоимость отправки — я заплатил, насколько помню, 35 евро, доставили быстро.
Но есть еще один нюанс — девайс продается сам по себе, с 10-дневной полной функциональностью. Лицензия на софт стоит еще $269, это на год.
Не спешите судить о цене сразу, расскажу почему. Дело в том, что девайс предназначен для сервисных центров, которые выполняют большое количество заказов по ремонту ноутбуков, включая, конечно, и проблемы с зарядкой. Обычно у среднего центра батарей собирается огромное количество — причем они, что называется «и выкинуть жалко, и использовать нельзя». Просто потому, что даже если аккумулятор заряжается, неясно (без ноутбука) в каком он состоянии.
Даже у меня, хотя я и не сервисный центр, а так, любитель, собралось свыше 50 аккумуляторов. 30 из них я починил, а если учесть, что средняя цена б/у аккумулятора около 15-20 евро, то стоимость девайса я уже покрыл, причем с лихвой. И это — даже без лицензии, только за счет пробных 10 дней. В дальнейшем планирую купить лицензию и массово закупать аккумуляторы на барахолке (часто встречаются практически новые, причем дорогие).
Ну а для сервисного центра такой девайс — то, что доктор прописал, я как то видел, что один из таких центров продавал батареи разных ноутбуков на вес — просто потому, что не знал, что с ними делать. Тех батарей было что-то около 400, и если бы мастерская починила хотя бы часть, то неплохо бы заработала.
Ну а для обычного пользователя, у которого 1-2 ноутбука, это устройство, конечно, вряд ли будет полезным. В этом случае овчинка выделки не стоит.
