Нахлобучиваем домофонные ключи iButton с помощью Flipper Zero

в 17:58, , рубрики: Без рубрики

Нахлобучиваем домофонные ключи iButton с помощью Flipper Zero - 1

Flipper Zero — проект карманного мультитула для хакеров в формфакторе тамагочи, который мы разрабатываем. Предыдущие посты [1],[2],[3],[4],[5],[6],[7],[8],[9],[10],[11],[12],[13],[14]

iButton — это общее название для формата электронного ключа в форм-факторе металлической “таблетки”. Еще его называют Dallas Touch Memory. Часто его ошибочно называют “магнитным” ключом, но это неправильно, ничего магнитного в нем нет. Внутри iButton полноценный микрочип, работающий по цифровому протоколу.

В статье разберем формат ключей iButton от физического устройства до протоколов, а также трюки, которые можно с ним делать при помощи Flipper Zero.

Что такое iButton

Название iButton — это продукт фирмы Dallas Semiconductor, в 1991 году выпустившей на рынок ключ под торговой маркой Touch Memory, потом замененной на iButton.

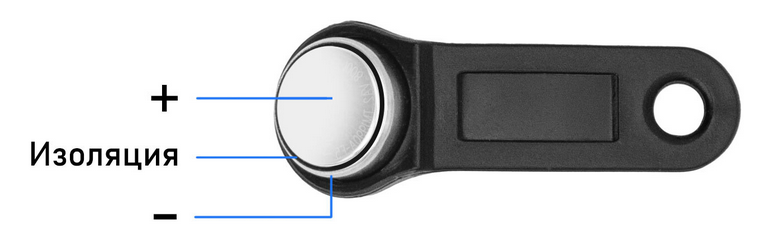

Нахлобучиваем домофонные ключи iButton с помощью Flipper Zero - 2
Схематическое устройство ключа iButton: в центре корпуса контакт плюс, потом пластиковая изоляция, и внешняя часть корпуса это минус

Обычно под словом iButton принято понимать именно физический формфактор ключа и считывателя — круглая таблетка с двумя контактами. Существуют разные вариации оправ самой таблетки. Кроме привычного пластикового держателя с отверстием бывают варианты в виде колец, кулонов и т.д.

Внутреннее устройство iButton: внутри металлической оболочки находится микрочип

Считыватель

При поднесении ключа к считывателю, контакты соприкасаются и на ключ подается питание. Далее осуществляется передача ID ключа. Иногда ключ не считывается сразу, потому что внешние контуры ключа и считывателя не соприкоснулись. В этом случае нужно упереть ключ в одну из стенок считывателя.

Касание контактов iButton ключа с домофонным считывателем

В формфакторе «таблетки» iButton бывают не только простые ключи с ID, но и климатические датчики, устройства для хранения криптографических ключей со своей батарейкой, часами и прочими наворотами. Эти устройства выглядят так же как ключи, но ими не являются.

Как устроен iButton во Flipper Zero

Разработка контактной площадки iButton во Flipper Zero — это огромная боль. Дело в том, что не существует готовых контактных площадок для одновременного чтения и эмуляции. Если бы мы просто взяли существующие модули, из флиппера бы торчала огромная металлическая кнопка, и рядом такая же огромная площадка для считывания. Это бы многократно увеличило размер устройства.

Нам пришлось изобретать собственную конструкцию контактной площадки с нуля, которую можно было бы реализовать на печатной плате так, чтобы итоговый размер устройства не увеличился. Было решено использовать 3 подпружиненных пого-пина. В итоге было протестировано около 20 разных конструкций.

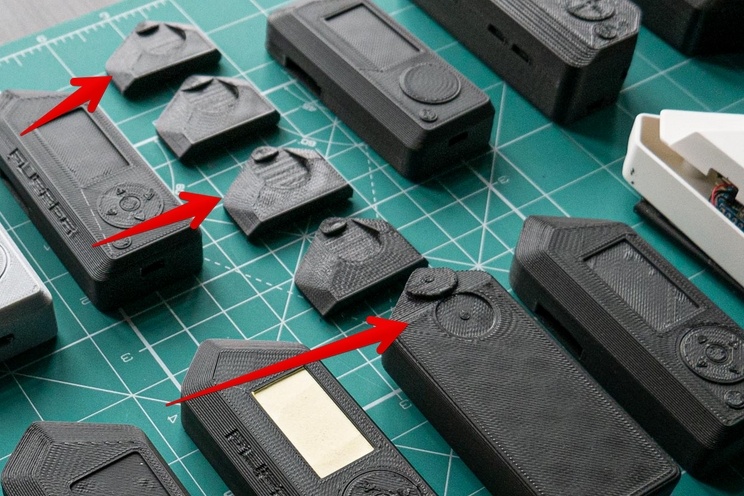

Нахлобучиваем домофонные ключи iButton с помощью Flipper Zero - 3
Прототипы конструкций контактной площадки iButton во Flipper Zero, которые мы печатали на 3D-принтере в процессе разработки

Самая большая сложность конструкции контактной площадки в эмуляции, когда флиппер сам выступает ключом и его нужно прикладывать к домофону. Каждый производитель изобретает собственную конструкцию считывателя, из-за этого постоянно находятся домофоны в которых конструкция не работает: пины просто не дотягиваются либо до центрального контакта Data+, либо до бокового контакта GND.

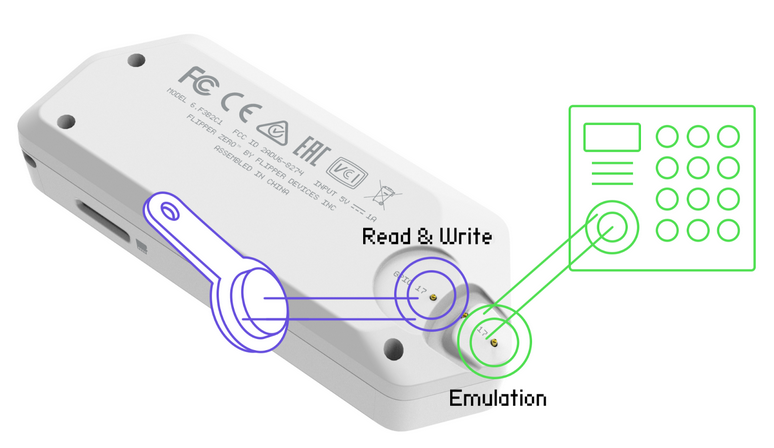

Нахлобучиваем домофонные ключи iButton с помощью Flipper Zero - 4Левая часть контактной площадки используется для считывания и записи ключей, правая для эмуляции. Центральный пин GND общий для обоих режимов.

Финальная конструкция получилась компромиссной: 100% ключей считывается успешно, примерно 80% считывателей успешно работают с эмуляцией. В оставшихся 20% считывателей приходится корячиться, чтобы контакт достал до нужных стенок. Для этих редких случаев можно использовать внешние контакты GPIO, на которые выведены контакты ibutton: подключиться макетными проводами и ткнуть их в считыватель.

Режим считывателя

В режиме считывателя флиппер ожидает поднесения ключа, при этом готов прожевать сразу три типа ключей: Dallas, Cyfral, Metakom. Флиппер сам определит тип ключа при чтении. Название протокола ключа отобразится на экране над ID номером.

Чтение ключа ibutton формата Dallas. Прочитанный ключ сохраняется на SD-карту.

Для считывания ключа необходимо зайти в меню iButton —> Read и приложить читаемый к контактной площадке. Считанный ключ можно сразу эмулировать, записать на болванку, либо сохранить на SD-карту. Хоть контактная площадка находится на задней стороне от экрана, можно быстро наловчиться читать ключи не разворачивая флиппер, просто на ощупь.

В режиме чтения iButton используются два правых контакта Flipper Zero

Режим эмуляции iButton

В режиме эмуляции ключа, Флиппер сам выступает ключом и программно эмулирует ключ iButton из памяти. ID ключа для эмуляции во Flipper Zero можно добавить двумя способами:

  • Считать существующий ключ — сохранить ID ключа на SD-карту и выбирать нужный ключ в любой момент
  • Вручную ввести ID ключа — даже если в руках нет нужного ключа, но его ID известен, его можно ввести вручную. Так, например, можно сфотографировать ID ключа и отправить его другу с флиппером, без необходимости передавать физический ключ

Для запуска эмуляции ключа нужно зайти в меню iButton —> Saved, выбрать нужный ключ и запустить Emulate. На экране появится надпись с ID ключа, который эмулируется. После этого можно подносить Флиппер к считывателю. Важно помнить, что в этом режиме используются другие пины на контактной площадке Флиппера.

В режиме эмуляции Флиппер передает конкретный ID и эмулирует только один, заранее заданный, протокол ключа, так что его можно подносить только к конкретному домофону, который знает этот ключ. Перебирать сразу несколько ключей в этом режиме нельзя, так как нельзя однозначно убедиться, прочитал ли домофон наш ключ, и нельзя знать задержку в домофоне, между ошибкой чтения. Поэтому для дома, офиса, дачи, подвала нужно будет каждый раз выбирать конкретный ключ из меню.

В режиме эмуляции ключа iButton Флиппер нужно подносить к домофону как ключ. При этом нужно убедиться, что оба контакта коснулись контактной площадки считывателя.

iButton через внешний GPIO

Контакт iButton на нижней крышке также выведен на гребенку GPIO. Это можно пользовать для подключения к нестандартным считывателям, ключам, любым устройствам работающим по протоколу 1-Wire вроде датчиков. Мы используем эти контакты для анализа сигналов через осциллограф. При этом, этот контакт не совсем честный GPIO, потому что имеет подтяжку к 5V.

Нахлобучиваем домофонные ключи iButton с помощью Flipper Zero - 5
Контакты iButton соединены с гребенкой GPIO. Порт iButton работает в режиме open-drain и подтянут к напряжению 5 В через резистор 1 кОм.

Протокол 1-Wire

Нахлобучиваем домофонные ключи iButton с помощью Flipper Zero - 6
В протоколе 1-Wire всегда есть главное устройство Master и ведомые Slave

Ключи Dallas обмениваются данными по протоколу 1-wire. Всего один контакт на передачу данных(!!) в обе стороны, от мастера к слейву и наоборот. Протокол 1-wire работает по модели Master-Slave. В этой топологии устройство Master всегда инициирует общение, а Slave следует его указаниям.

При контакте ключа (Slave) с домофоном (Master) чип внутри ключа включается, получив питание от домофона и происходит инициализация ключа, после чего домофон запрашивает ID ключа. Далее мы разберем подробно этот процесс.

Флиппер умеет работать в режимах Master и Slave. В режиме чтения ключа Флиппер выступает в роли считывателя, то есть работает как Master. А в режиме эмуляции ключа, флиппер прикидывается ключом, то есть работает в режиме Slave.

Нахлобучиваем домофонные ключи iButton с помощью Flipper Zero - 7

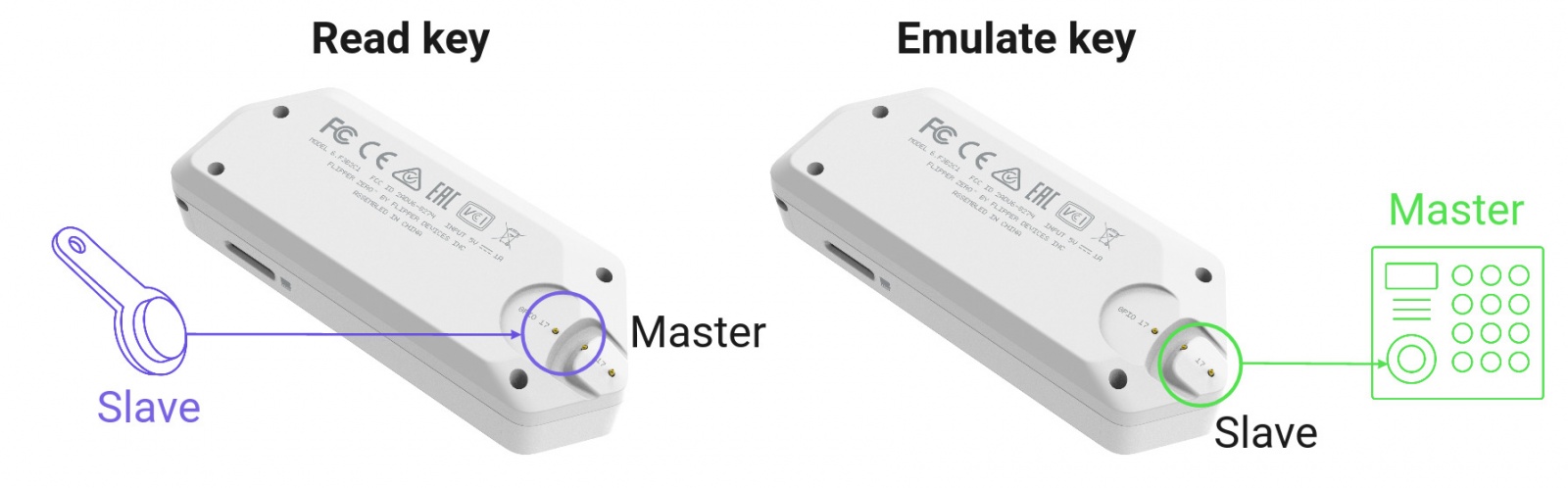

При чтении ключа Флиппер выступает мастером, а при эмуляции с домофоном работает как slave

Формат данных в ключе Dallas

Домофон считывает из iButton 8 байт (64 бита) информации, чтобы решить, открывать дверь или нет.

Структура данных этих 8 байт следующая:

  • 1 байт — код семейства (Family Code), для iButton он всегда равен 0x01
  • 6 байт — серийный номер ключа
  • 1 байт — контрольная сумма СRC

Нахлобучиваем домофонные ключи iButton с помощью Flipper Zero - 8

Код семейства у ключей Dallas всегда 0x01. Если у вас этот код отличается, то скорее всего, это не ключ от домофона.

Серийный номер в некоторых случаях выгравирован на ключе, но может:

  • Не содержать все 8 байт
  • Иметь последовательность символов задом-наперед
  • Иметь начало в непонятном месте

Нахлобучиваем домофонные ключи iButton с помощью Flipper Zero - 9
На оригинальном ключе iButton выгравирован ID, но его формат записи немного отличается от представления во Флиппере: сперва идет family code, потом инвертированный серийный номер, потом контрольная сумма

На картинке выше показан неочевидный пример гравировки ID на оригинальном ключе iButton. В нем читать байты нужно справа налево, контрольная сумма написана слева, а family code справа.

Ошибки чтения

При некорректном чтении ключа Flipper Zero сообщает об ошибках. Возможные ошибки:

  • Некорректная контрольная сумма — ошибка в CRC
  • Неправильный код семейства — когда family code отличается от 0x01, Флиппер ругается что это не ключ iButton.

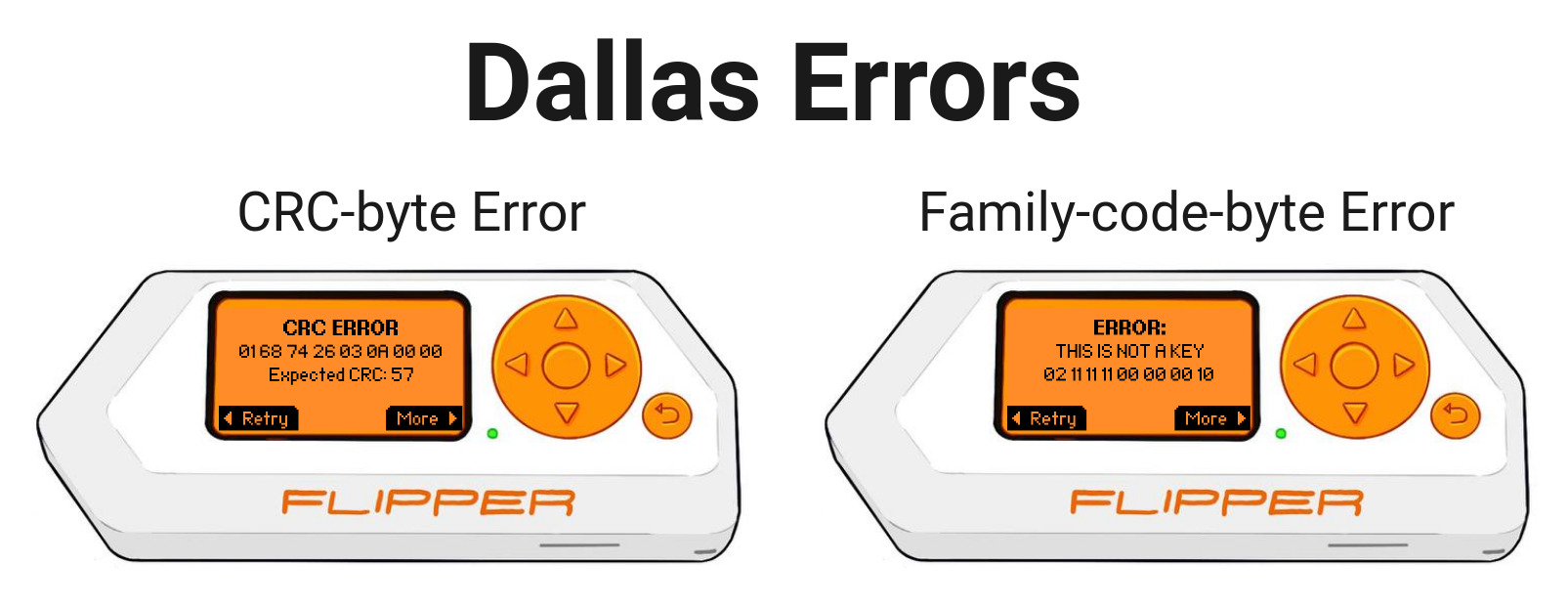

Нахлобучиваем домофонные ключи iButton с помощью Flipper Zero - 10
Возможные ошибки при чтении ключей Dallas: неправильный байт CRC — CRC ERROR; байт Family-code не равен 0x01 — THIS IS NOT A KEY.

Ввод ID вручную

Если ID ключа известен, его можно ввести во Флиппер вручную. Это удобно когда самого физического ключа нет, например можно передать нужные байты просто в чате или скинув другу фото. На видео показан пример создания нового ключа Cyfral из 2 байт. Новый сгенерированный ключ сохраняется на SD-карту.

Создание нового ключа с помощью ручного ввода айдишника

При создании ключа нужно выбрать его тип: Dallas, Cyfral или Metakom. От этого будет зависеть длина ID и протокол, используемый при эмуляции. После ввода ID Флиппер предложит ввести имя нового ключа, либо использовать сгенерированное.

Запись ключей 1-Wire Dallas

Существуют ключи Dallas, которые можно записать и которые нельзя. Популярные перезаписываемые iButton болванки: RW1990, TM2004, TM01C. Процесс записи имеет свои нюансы, разберем их.

Запись болванки может требовать повышенного напряжения — например, для записи менее популярной RW2000 требуется напряжение 8 В (правда это Cyfral, но смысл понятен).

Некоторые болванки требуют финализиации — после финализации ключ больше не может быть перезаписан. Этим пользуются некоторые домофоны, пробуя перезаписать ключ перед считыванием, чтобы избежать поддельных ключей. Обычно для финализации используют импульс напряжения и специальную команду, которая может отличаться для разных ключей.

Существуют болванки, которые могут подходить ко всем типам ключей: Dallas/Cyfral/Metakom. Флиппер умеет записывать основные популярные болванки.

Запись ключа Dallas на болванку RW1990 с помощью Flipper Zero

Чтобы записать ключ на болванку, нужно выбрать сам ключа из меню iButton —> Saved —> Имя_ключа и выбрать пункт Write. Далее прислонить перезаписываемый ключ к контактной площадке. После записи на болванку, флиппер проверяет корректность записи и показывает сообщение об успешной записи ID.

Русские народные ключи Cyfral, Metakom

Нахлобучиваем домофонные ключи iButton с помощью Flipper Zero - 11

Протоколы Metakom и Cyfral — отечественные изобретения распространенные только в СНГ. В отличие от ключей Dallas, они работают не по напряжению, а по току. Это менее распространенные и более дорогие ключи. Они очень чувствительны к параметрам ключа (частота, сила тока, амплитуда сигнала и пр.), из-за чего изготовление дубликатов может стать капризным процессом.

Cyfral и Metakom не принимают никакие команды. При подаче питания на ключ, он сразу начинает бесконечно посылать ID за счет изменения сопротивления. Таким образом, логические уровни определяются по сопротивлению ключа. По документации ключей условно принимается, что информационные слова кода выдаются начиная с младшего бита.

Cyfral

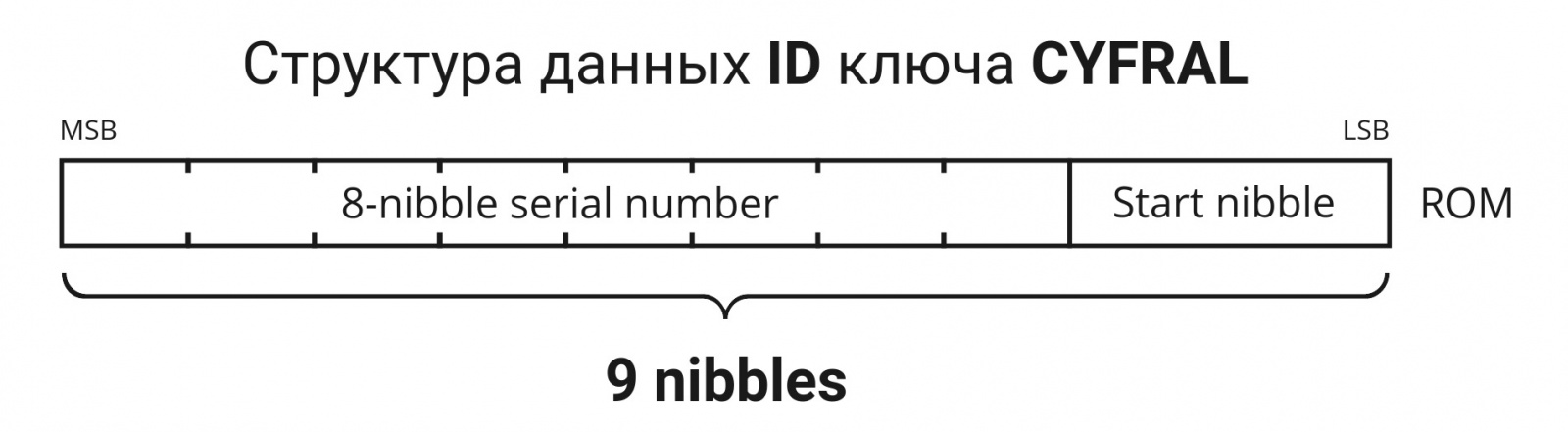

Нахлобучиваем домофонные ключи iButton с помощью Flipper Zero - 12

Логические уровни в Cyfral, так же как и в Dallas имеют временные ограничения: если сопротивление остается низким около 50 мкс — это логический “0”, если 100 мкс — это логическая “1”.

Формат передаваемых данных специфичен.

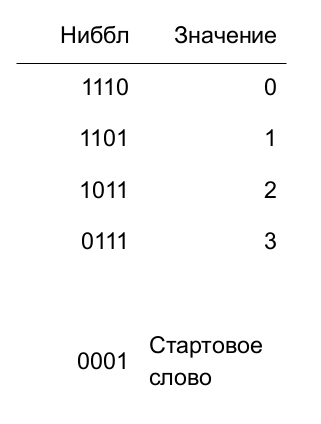

Cyfral циклично отправляет 9 нибблов (1 ниббл = 4 бита): 1 стартовый и 8 ID. Ниббл может иметь всего 4 значения для ID и одно значение для стартового слова. Все остальные записи — некошерные.

Нахлобучиваем домофонные ключи iButton с помощью Flipper Zero - 13

В итоге ID записывается в 2 байта (Всего 8 нибблов ID. 4 ниббла = 16 состояний = 1 байт информации).

Бывает, что домофоны Cyfral занимаются проверкой ключа, подавая некорректные данные.
У Cyfral нет никаких контрольных сумм. Хочешь убедиться — прочитай ключ еще раз, а хочешь пять. Так как сигнал аналоговый, то чтение сигнала требует наличия АЦП или компаратора. Проще всего использовать компаратор, выход которого является низким или высоким уровнем напряжения.

С эмулированием ключа на практике проблем не возникает. Замыкания на землю (отсутствия сопротивления) вполне достаточно, чтобы ключ выдал логический «0».

Metakom

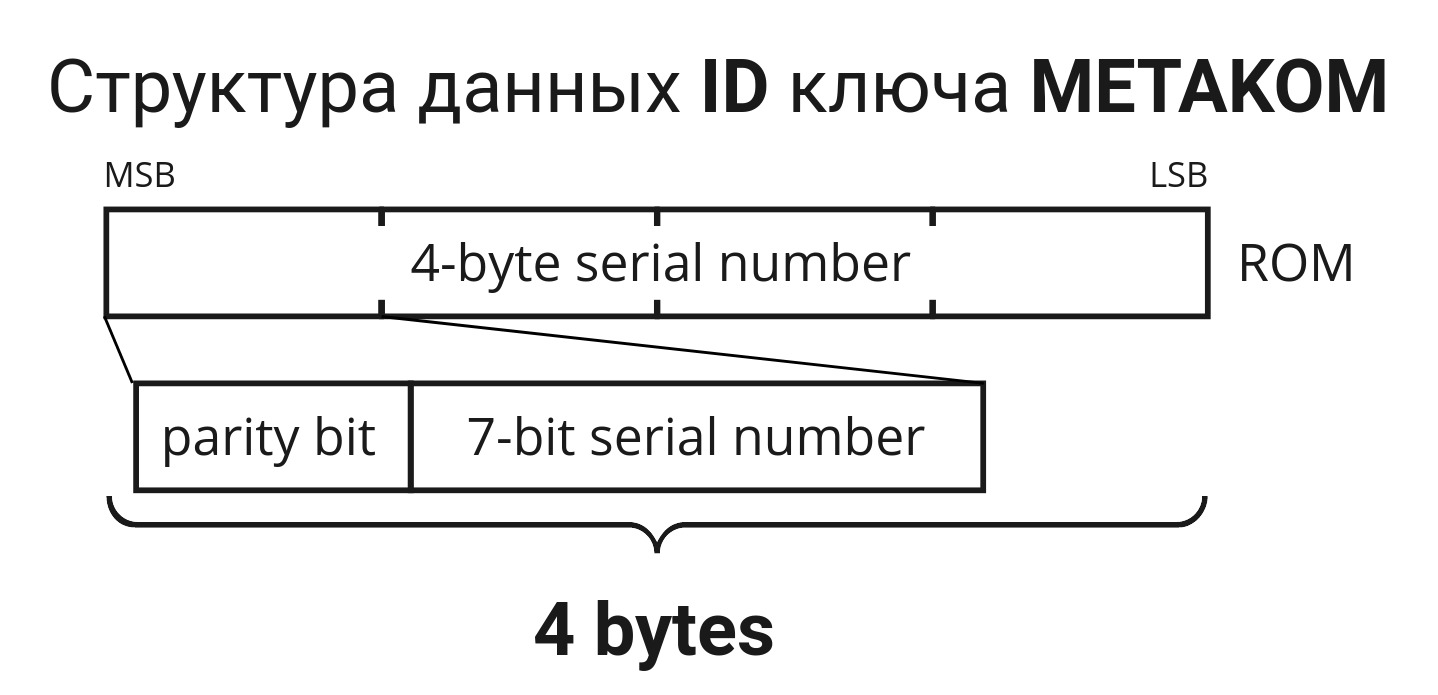

Нахлобучиваем домофонные ключи iButton с помощью Flipper Zero - 14

Ключ Metakom посылает 4 байта, где каждый байт заканчивается битом четности.
Metakom имеет 3 примитива передачи:

— Синхронизирующий бит;
— Бит 0;
— Бит 1;

Структура посылки выглядит так:

— Синхронизирующий бит;
— 4 байта информации;
+ 7 бит данных;
+ 1 бит четности.

На практике, эти домофоны в 99% случаев открываются с помощью универсального ключа, который легко гуглится.

Смотрим на 1-Wire через осциллограф

Захват сигнала осциллографом в момент чтения ключа Dallas

Линия передачи устроена по принципу «монтажного И» и может иметь одно из двух состояний: логический “0” и логическая “1”.
Устройства (ключи и домофон) имеют внутренние транзисторы, которые в нужное время подтягивают линию к нулю. Вся линия передачи переходит в состояние логического “0”, если любое из устройств перевело ее в нуль, т.е. если домофон перетянул линию в нуль — ключ об этом узнает, и наоборот.

С помощью перетяжек напряжения и удержания уровней 1-wire имеет 4 примитива для работы на шине:

  • импульс сброса (RESET);
  • импульс присутствия (PRESENCE);
  • отправка бита 0;
  • отправка бита 1 и она же по совместительству чтение бита.

Нахлобучиваем домофонные ключи iButton с помощью Flipper Zero - 15

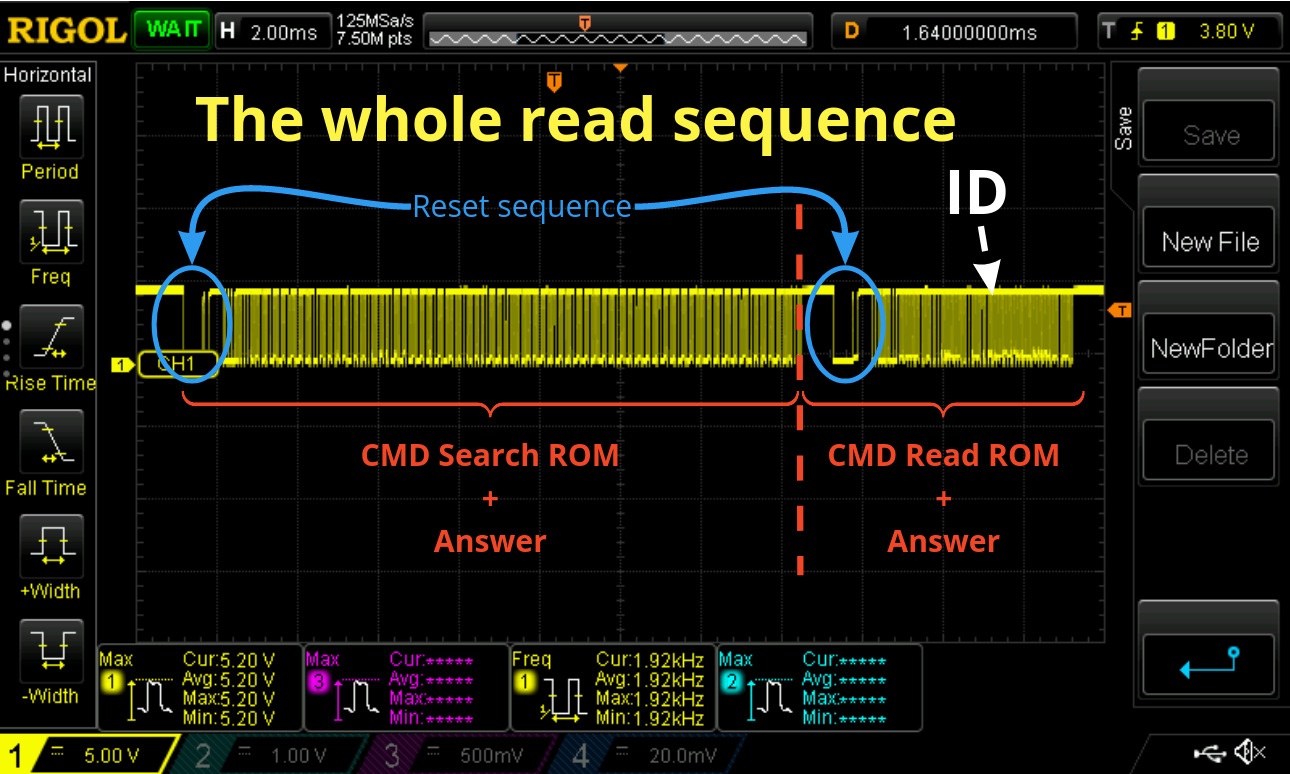

Чтение ключа Dallas на Flipper. Состоит из команд Search ROM и Read ROM. Каждая команда имеет Reset sequence.

Чтение ключа на Flipper Zero устроено так: командой поиска проверяется наличие ключа, а затем происходит чтение ID. Это сделано, чтобы избежать случайных совпадений с другими ключами Cyfral/Metakom, тайминги которых могут случайно совпасть с требуемыми.

На осциллограмме виден длинный сигнал из 2 команд, где каждая состоит из:

  • Инициализации команды:
    • Импульс сброса;
    • Импульс присутствия;

  • Передачи команды для Slave;
  • Ответа Slave на принятую команду.

Разберем более детально каждый из пунктов.

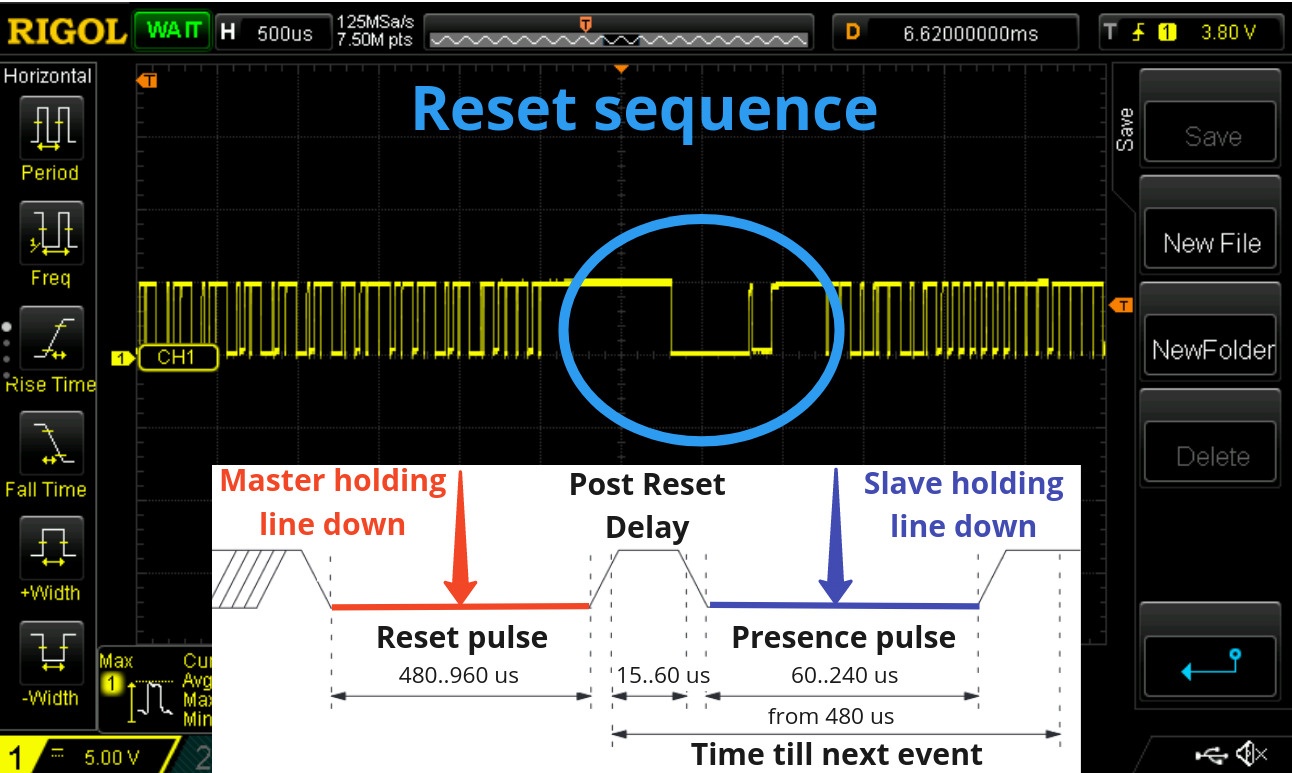

Нахлобучиваем домофонные ключи iButton с помощью Flipper Zero - 16
Reset sequence — инициализация команды. Состоит из Импульса Сброса и Импульса Присутствия. Импульс Сброса — уровень опускает Master. Импульс Присутствия — уровень опускает Slave.

Инициализация (reset sequence) состоит из двух импульсов:

  1. Импульс Сброса (Reset pulse);
  2. Импульса Присутствия (Presence pulse).

Для Импульса Сброса — линию к земле подтягивает Master (домофон).
Для Импульса Присутствия — линию к земле подтягивает Slave (ключ).

Некоторые домофоны не подают импульс сброса, так как отсутствие контакта между ключом и домофоном и есть сигнал сброса.

Нахлобучиваем домофонные ключи iButton с помощью Flipper Zero - 17

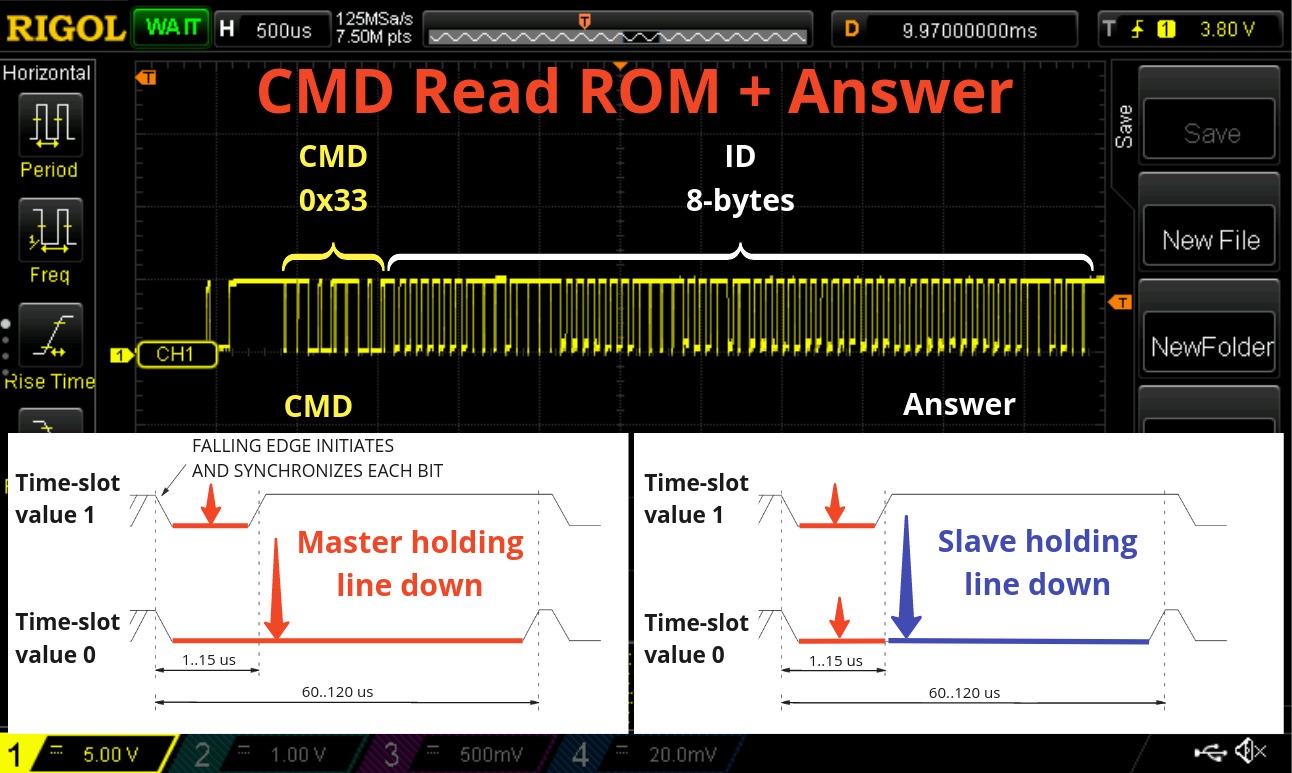

Команда чтения ID с ответом. Тайм-слот бита информации состоит из 2 участков: синхронизации и значения бита. В КОМАНДАХ за уровни напряжения на обоих участках отвечает Master. В ОТВЕТЕ на команду чтения за синхронизацию отвечает Master, за значение бита отвечает Slave.

После инициализации команды происходит обмен информацией:

  • отправка команды для Slave;
  • ответ Slave на команду.

Обмен информацией ведется тайм-слотами: один тайм-слот для обмена одним битом информации. Данные передаются бит за битом, начиная с младшего бита младшего байта.
Синхронизация Master и Slave происходит в одно действие: Master (домофон) подтягивает линию к низкому уровню. Далее через конкретное время, Master или Slave измеряет напряжение на линии и записывает бит информации (Master — при чтении ключа, Slave — при записи ключа). Правила выдержки временных интервалов для команд чтения и записи одинаковы. Каждый тайм-слот синхронизируется независимо, поэтому передача информации может приостанавливаться, не вызывая ошибок.

Важно, что все сигналы имеют конкретные временные ограничения, которые обязательно должны быть соблюдены! Бывает, что производители домофонов упарываются, и соблюдают какие-то свои временные задержки, но на Руси дураков не бьют, и мы их трогать не станем.
Еще у iButton есть режим Overdrive, в котором временные задержки сокращены, из-за чего передача информации происходит быстрее. Есть вероятность, что в дикой природе существуют домофоны, работающие в этом режиме… Но на практике они не встречались.

Стандартные команды 1-wire ключей Dallas

Для iButton характерны команды размером 1 байт (8 бит).
Зачастую домофон использует команды поиска и чтения ID (Search ROM и Read ROM).

Некоторые производители домофонов — люди оригинальные, поэтому придумывают разные последовательности команд, чтобы проверить, а действительно ли к домофону прикладывают ключ, а не эмулятор. Поэтому ознакомимся с существующими командами.

Стандартные команды iButton для Regular режима следующие:

Нахлобучиваем домофонные ключи iButton с помощью Flipper Zero - 18

Бонус про домофонные ключи

Бонус про домофонные ключи

Почему старые домофоны это плохо?

Некоторые старинные домофоны с ключами Dallas имеют в памяти базу ID ключей, заполненную не полностью. Незаполненные поля имеют некоторое значение, иногда соответствующее всем нулям (0x00) или всем единицам (0xFF). Для проверки домофона на дремучесть создаются два ключа: один со всеми нулями, другой со всеми единицами.
Эти ключи содержат неправильный код семейства (не 0x01) и неправильный CRC (вообще не контрольная сумма)!!! — Да, бывают и такие исключения.

Как почтальоны разносят по подъездам рекламу?

Никак, почтальоны разносят письма :) Но очевидно, что в почтовом отделении нет огромной связки с ключами для каждого подъезда. Часто используют уникальные ключи, они же “вездеходы”, подходящие на группу домофонов, например для всего района. Этот ключ может быть один на город, один на группу домов, может быть дефолтным для какой-то модели, а может и вовсе отсутствовать.

Что такое мастер ключ?

Обычно это ключ, который сам не открывает дверь, а позволяет добавлять в память новые ключи. Он записан в отдельную область памяти домофона. Такой ключ может одновременно для одних домофонов быть мастер-ключом, а для других обычным. Это всего лишь циферки, которые записаны в одну или другую область памяти домофона.

Играясь заблокировали домофон?

Такой вариант возможен, когда в домофоне есть “блокирующий ключ”. Он блокирует домофон для всех остальных ключей, пока не снимут блокировку с помощью мастер-ключа.

Какие болванки нам известны

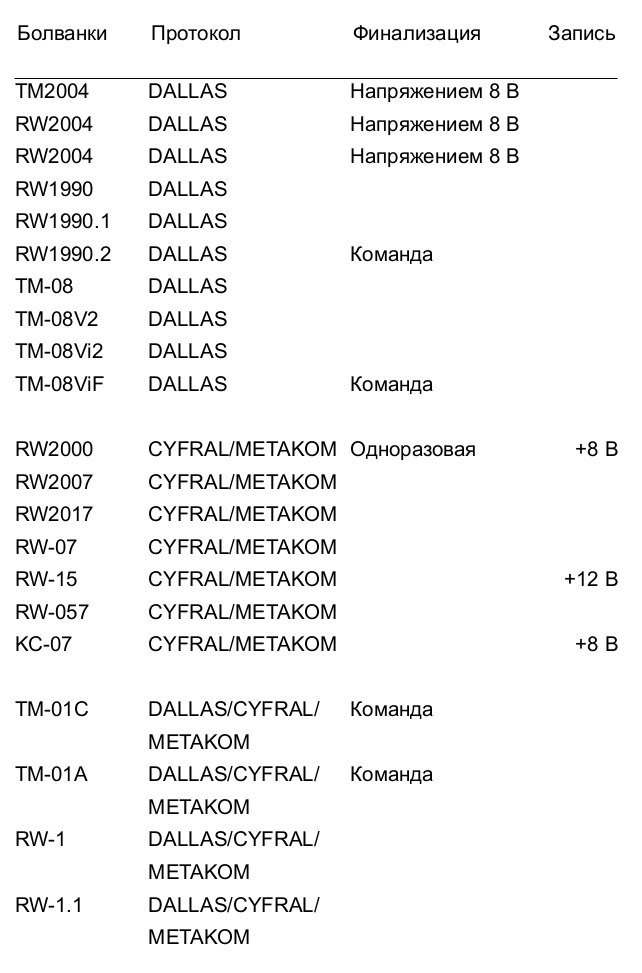

В ходе работы с iButton мы зафиксировали некоторые известные нам “болванки” ключей. Вот они, на здоровье!

Нахлобучиваем домофонные ключи iButton с помощью Flipper Zero - 19
