Беспроводными технологиями сейчас не удивить никого. Радио, ТВ, WiFi, Bluetooth, 5G... Тем интереснее посмотреть, как все начиналось. Найдя в интернете архив сканов старых журналов, я решил проследить, что было верхом технического прогресса для наших прабабушек и прадедушек.
Для тех кому интересно, что получилось, продолжение под катом.
1920е - ламповое радио
Я не буду рассматривать историю Попова и Маркони, это всем известно, да и появилось раньше рассматриваемого в статье промежутка. А 100 лет назад для радиоприема уже использовались лампы. Примерную схему передатчика того времени можно посмотреть в журнале Radio Review за 1920 г:
Как можно видеть, несколько ламп здесь используются для усиления сигнала с микрофона, модуляции этим сигналом ВЧ-колебаний и для окончательного усиления перед передачей в эфир.
Приемник был несколько проще (1920 г):
Любопытно отметить переключатель для приема "искровых сигналов" - в первых передатчиках "накачка" колебательного контура осуществлялась искровым разрядником. Чистоту спектра такого сигнала представить сегодня сложно, но вопрос помех тогда наверно волновал не так сильно, да и спектроанализаторов еще не было.
В середине 20х бытовой радиоприемник выглядел примерно так:
Судя по рекламе, предназначалось всё это для людей состоятельных:
Граждане попроще, наверное, обходились детекторным приемником...
Кстати, первые радиостанции имели механический модулятор. Шведская станция SAQ Grimeton имела рабочую частоту 17.2 КГц, которая задавалась отдельным генератором. Интересно, что станция поддерживается в рабочем состоянии до сих пор, и 1-2 раза в год они осуществляют мемориальные передачи, принять которые может любой желающий.
Картинки с онлайн-трансляции такого включения:

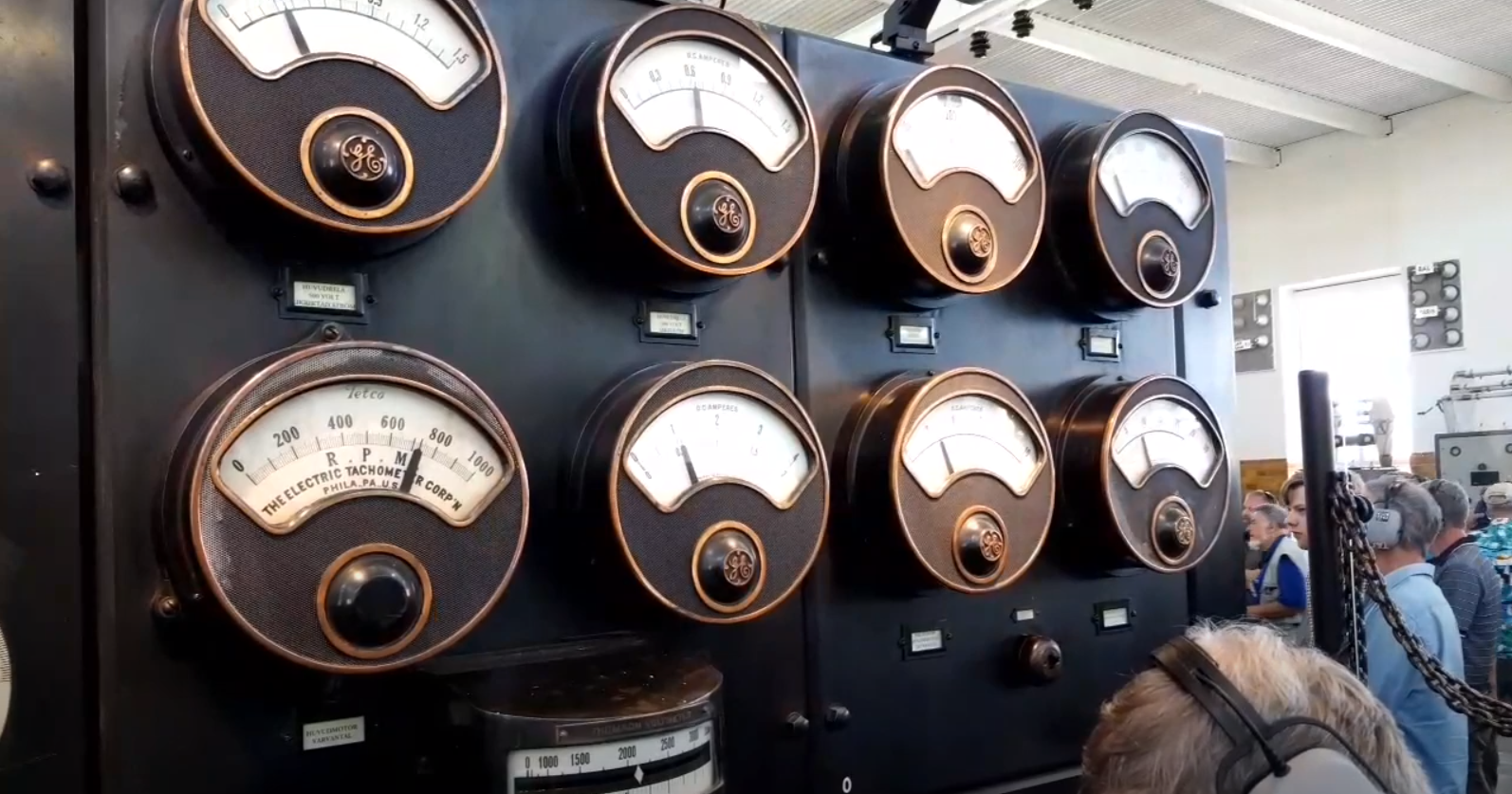

Вот собственно генератор. На заднем плане можно видеть инструменты для тонкой подстройки модуляции сигнала ;)

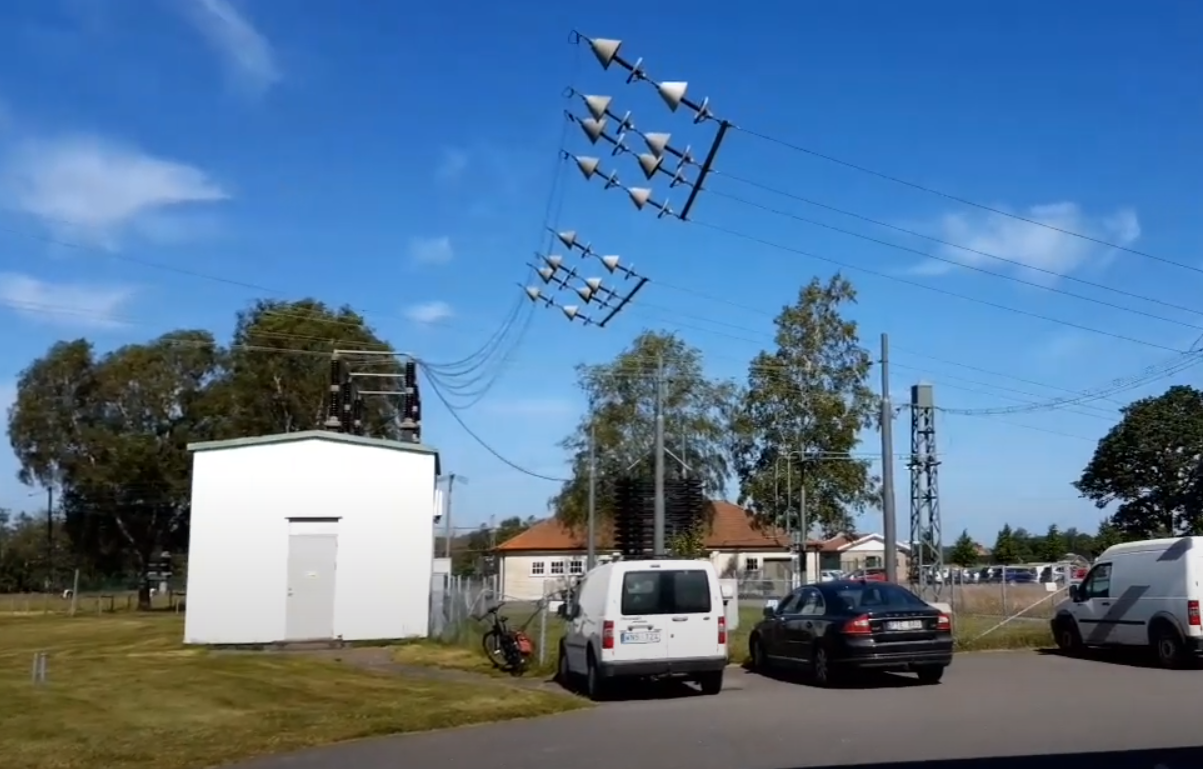

Из здания сигнал подается по воздушному фидеру наружу, мощность передатчика 100-200 кВт:

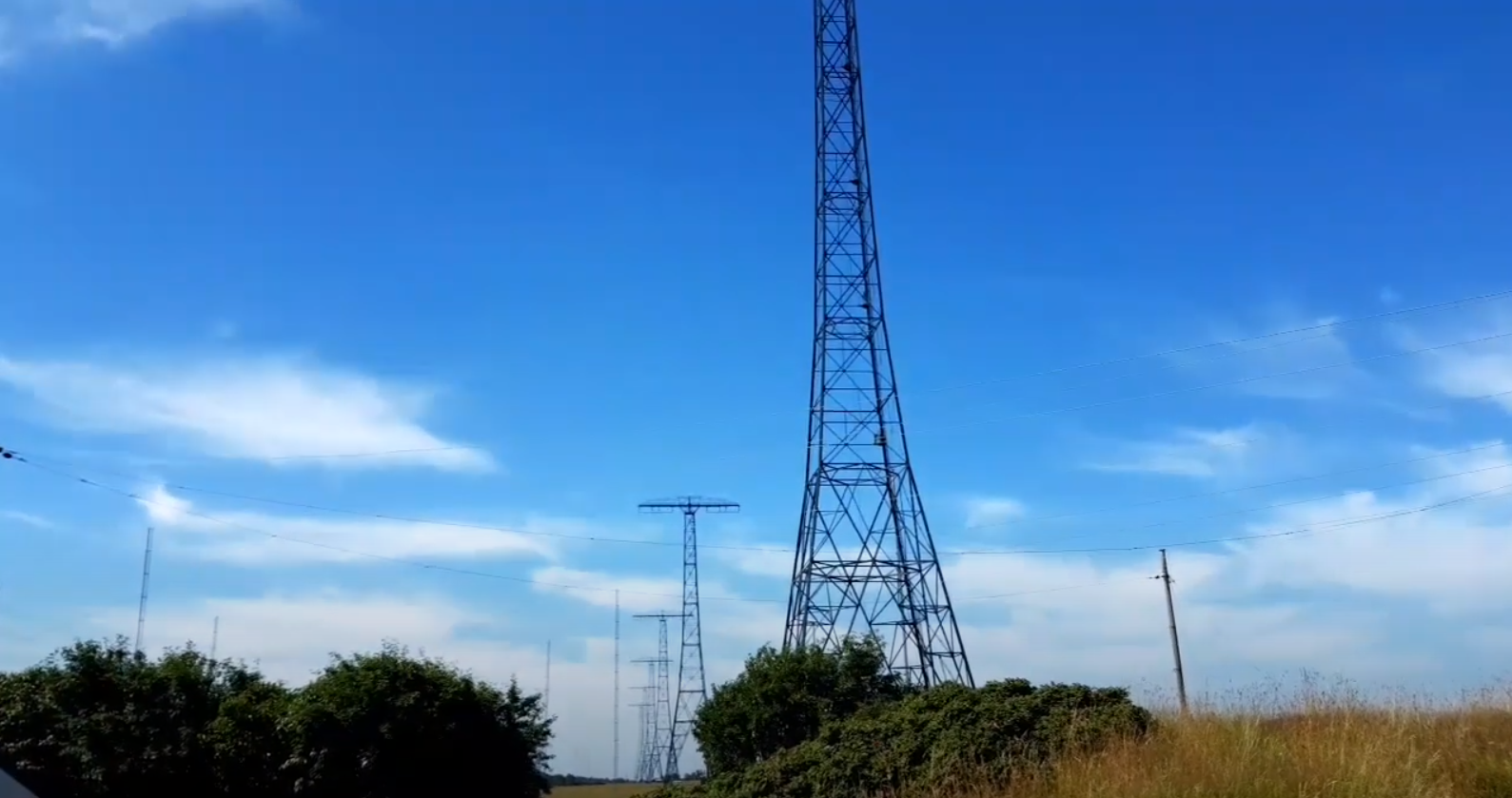

Для передачи используется вот такое антенное поле:
Все это сохранено и работает до сих пор, и даже земля не продана под бизнес-застройку... Желающие могут посмотреть все видео целиком, довольно любопытно. Можно лишь порадоваться за шведов, и за то, что они поддерживают уникальные экспонаты в рабочем состоянии. Что-то про мемориальные включения и демонстрации хоть какой-то аппаратуры в питерском Музее Связи не доводилось слышать ни разу... Но пойдем дальше.
1930е - начало эры телевидения

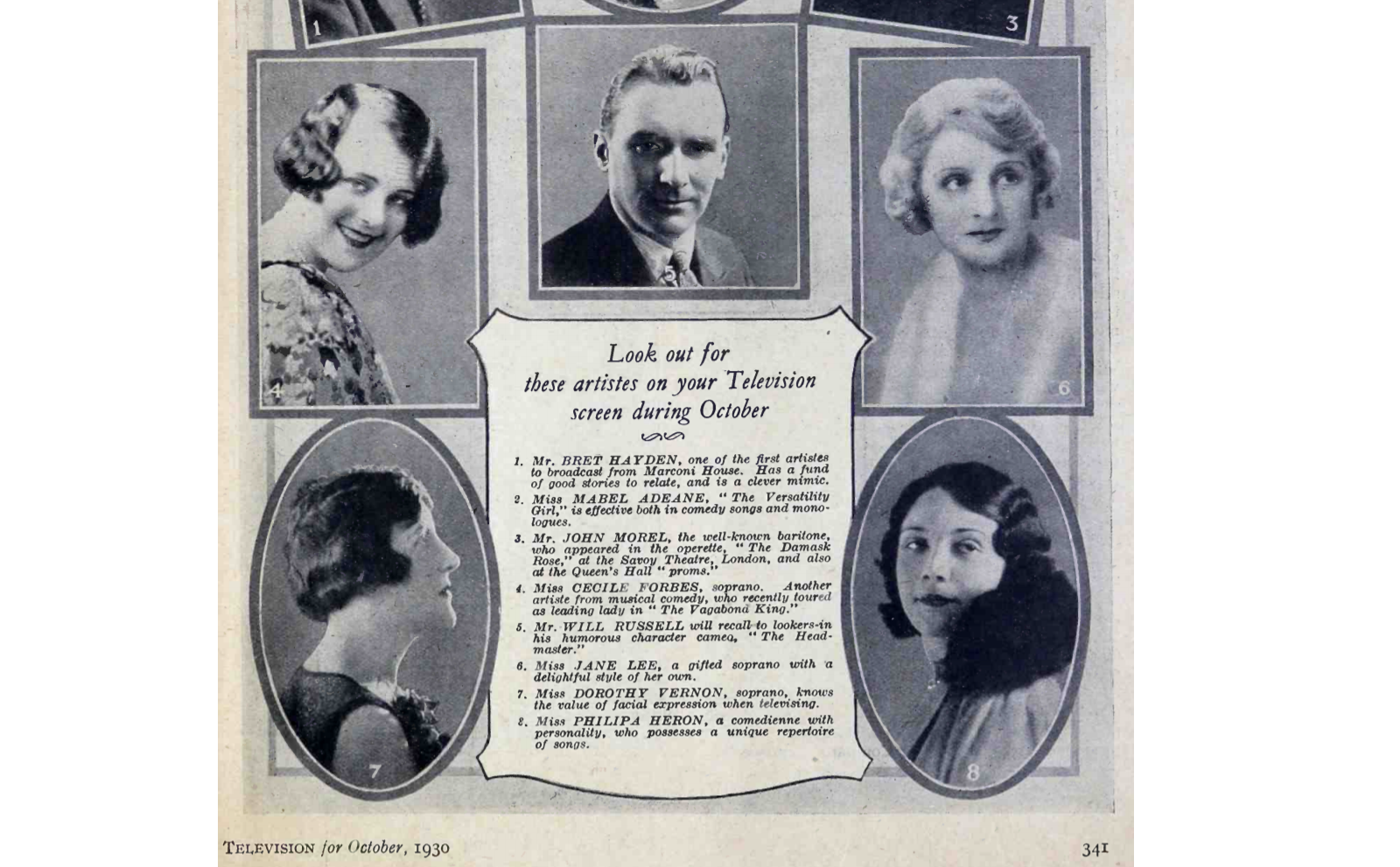

Ламповыми приемниками и передатчиками уже никого не удивить, вершиной технологий становится ... телевидение. Страница журнала Television and Short Wave-World за 1930 год:

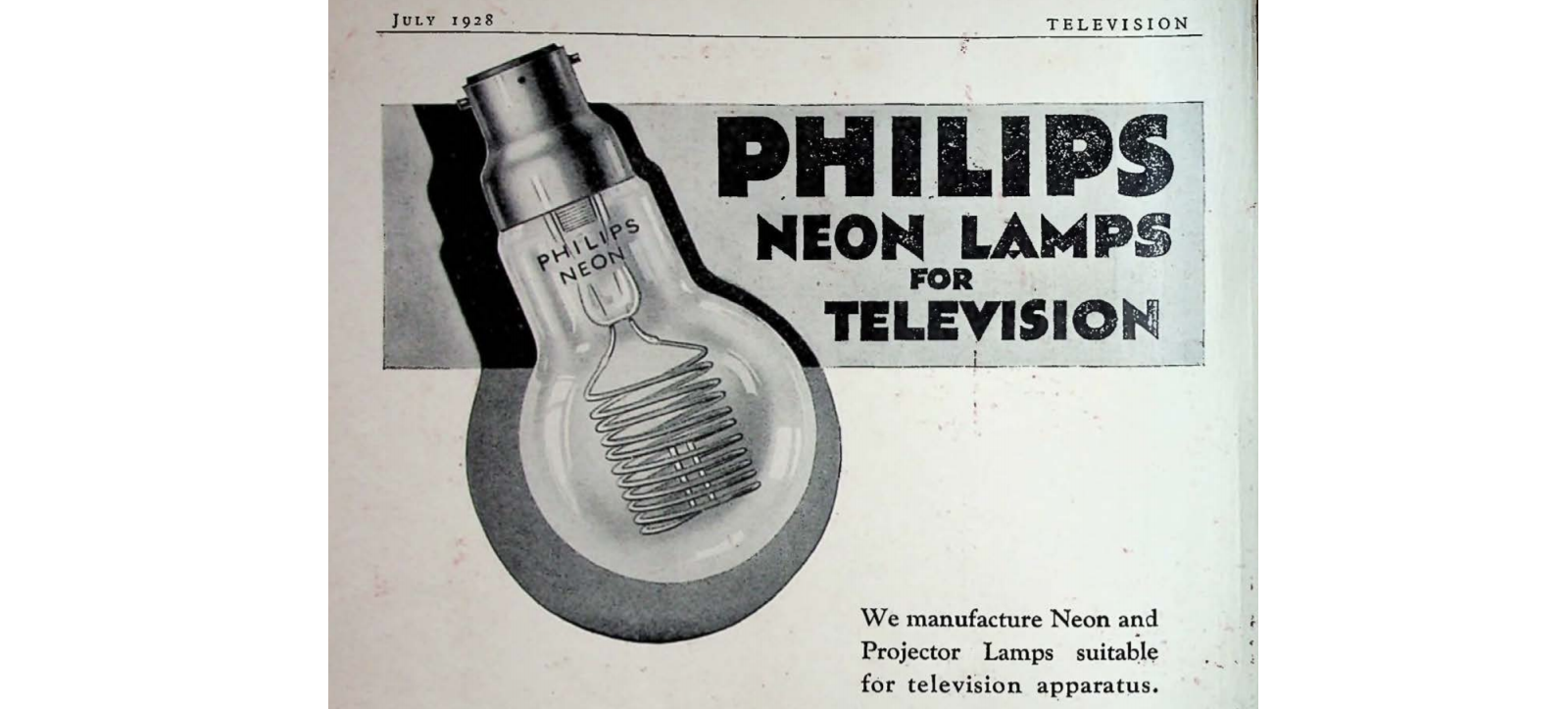

Для многих, чьи дедушки копили деньги на "КВН", может показаться странным, но первое телевидение появилось гораздо раньше. Ни о каких AMOLED тогда никто не мечтал, внутри телевизора, как говорил классик, "была неонка". И это не шутка:

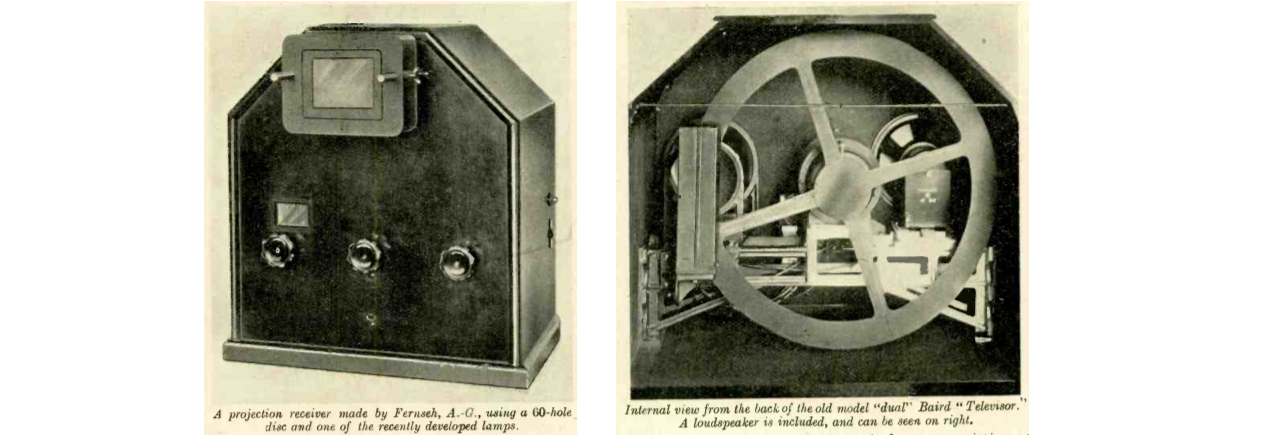

Если точнее, первые телевизоры были механическими. На коротких волнах передавался амплитудно-модулированный сигнал, фактически "неонка" подключалась к выходу КВ-приемника. Синхронизация развертки осуществлялась с помощью вращающегося диска (желающие могут поискать в гугле "Диск Нипкова"). На бумажном скане не видно, но на диске были отверстия, "неонка" размещалась в коробке сверху, результирующее изображение имело разрешение примерно 60 строк. Все в сборе выглядело так:
Качество изображения было примерно таким:

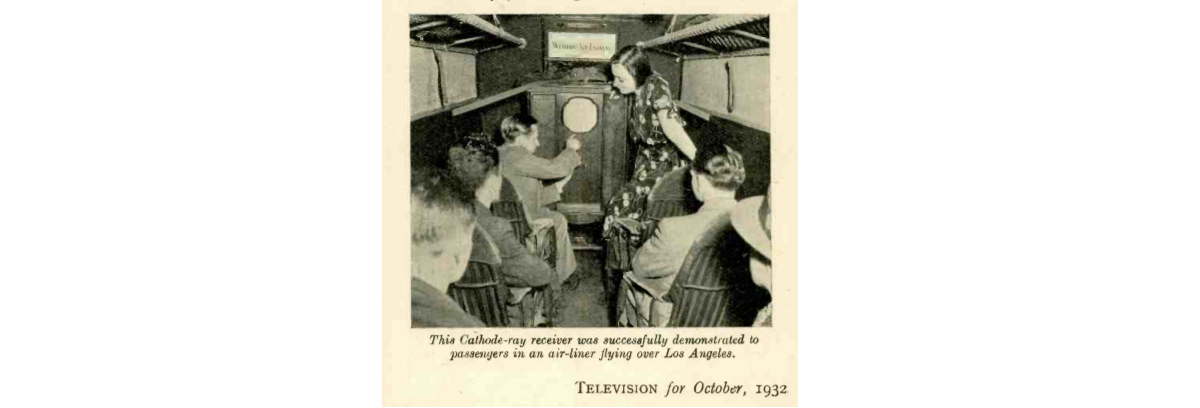

Впрочем, чуть позже стали появляться первые ТВ с электронно-лучевыми трубками. Фото 1932 г показывает демонстрацию ТВ пассажирам в самолете:

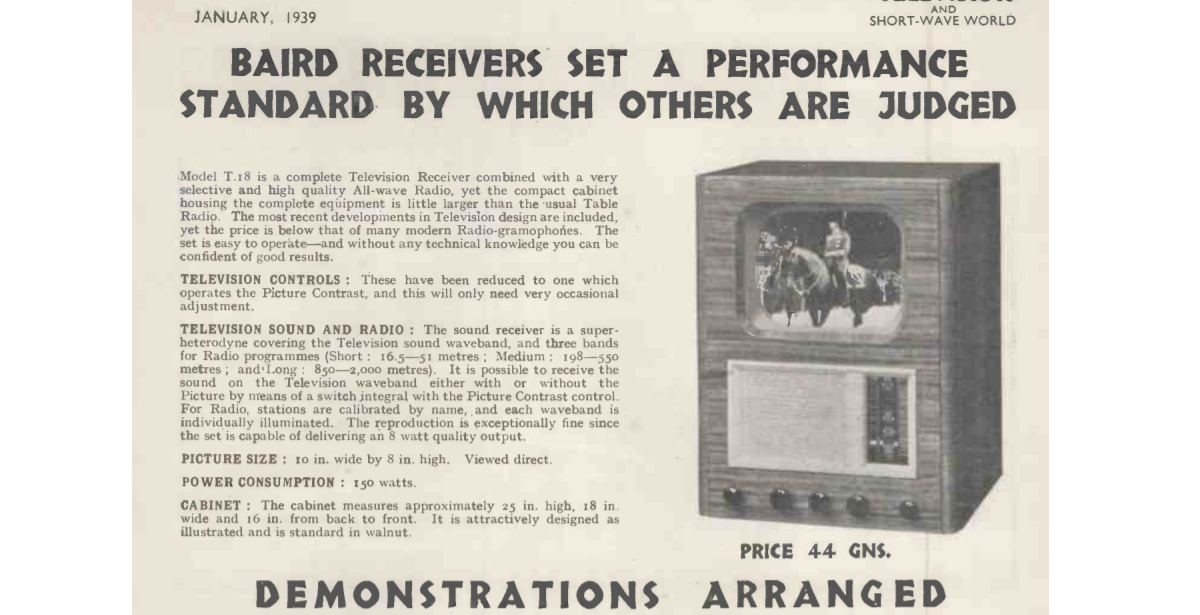

Уже в 1939 г можно было купить ч/б телевизор с 12" экраном, совмещающий заодно и функции радиоприемника:
1940e - Вторая Мировая война
Период WW2 был очевидным временем бурного роста электроники и радио. Например, уже в 1943 в Британии был разработан радар на основе магнетрона с частотой 10 ГГц. Но по понятным причинам, все это не выходило из военных закрытых лабораторий, и в открытой печати обо всем этом не было ни слова.

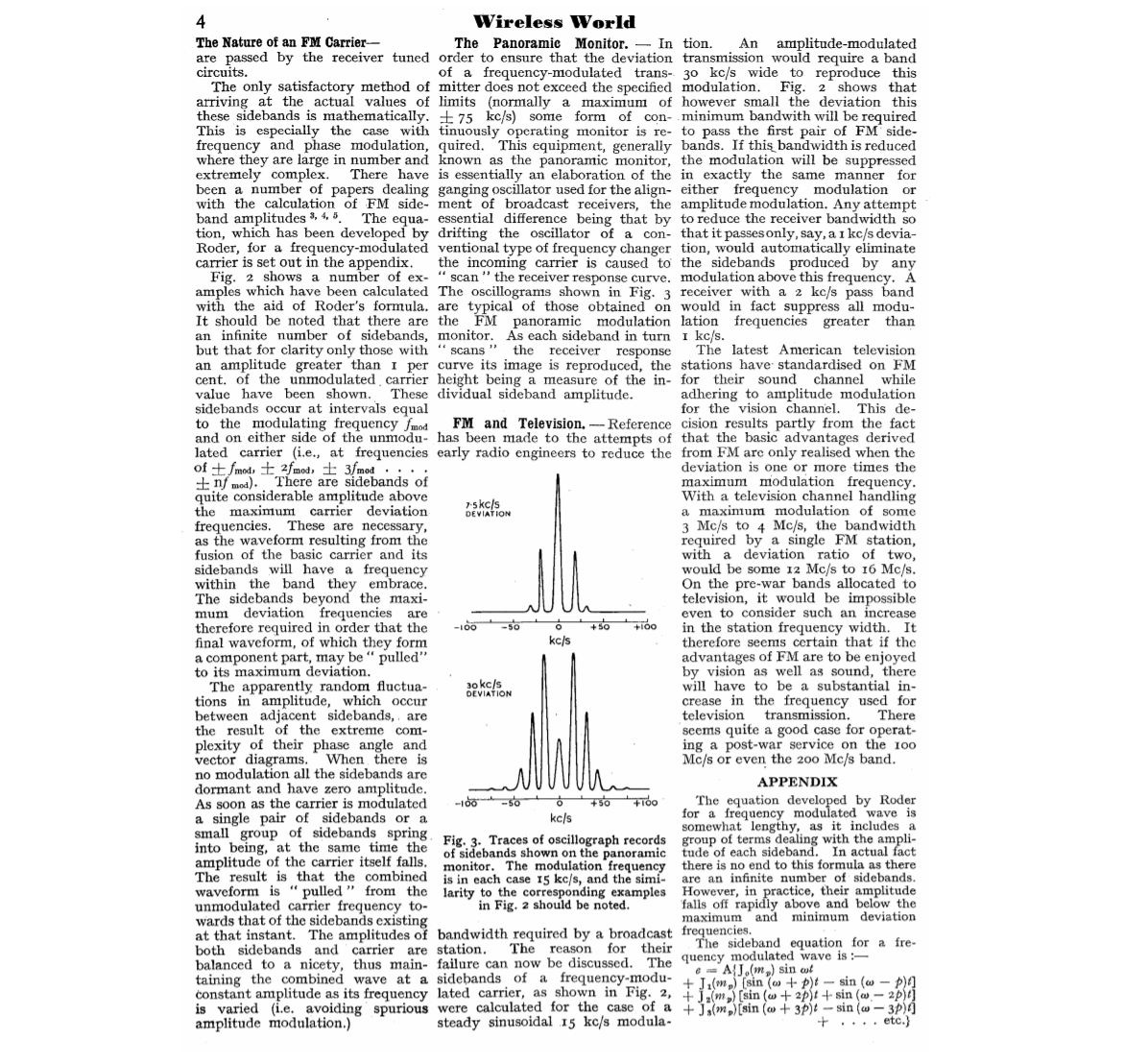

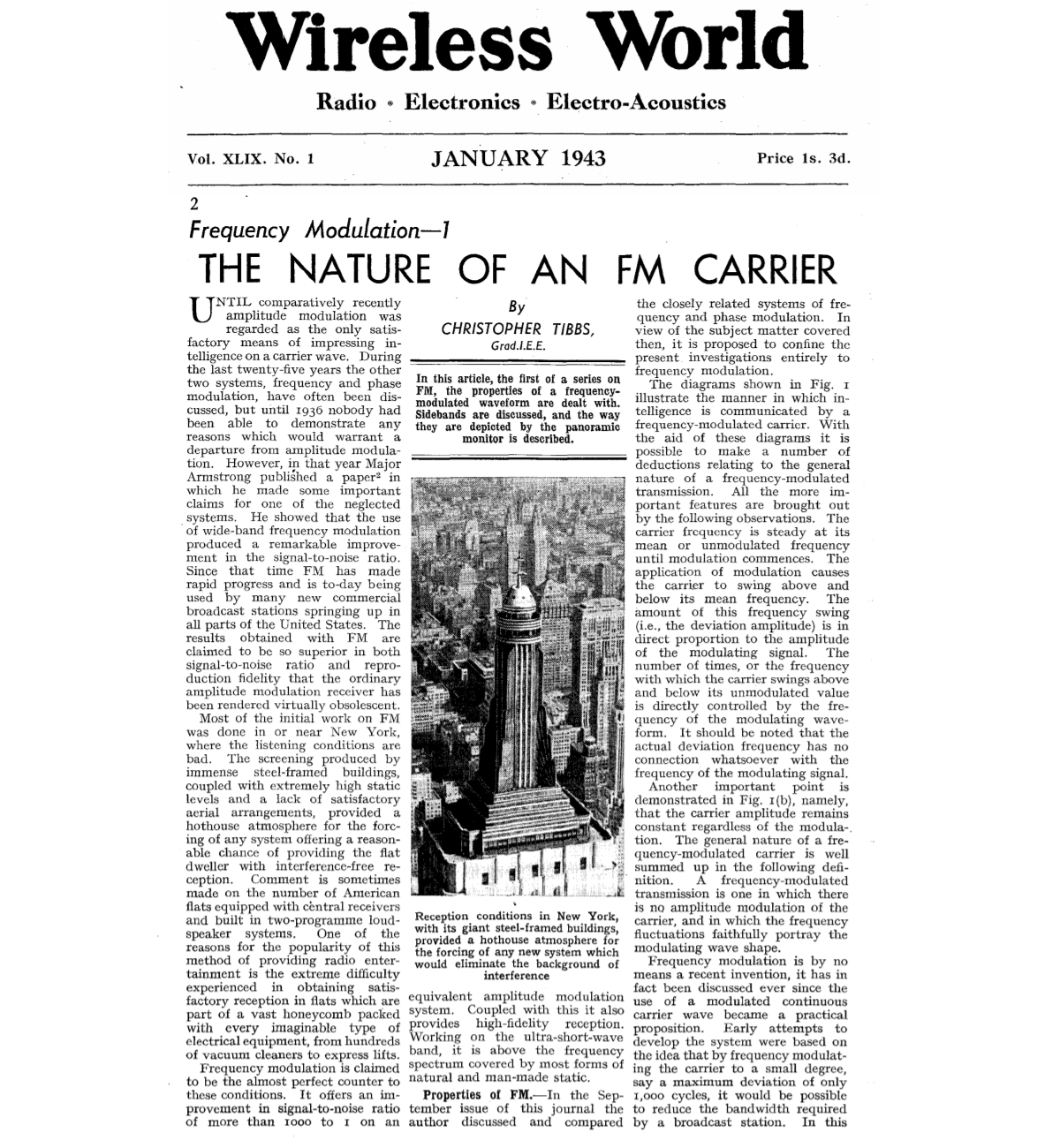

То, что может быть интересно для нас - описываются первые опыты вещания в FM:
Интересно, что измерительная аппаратура того времени уже вполне позволяла оценивать спектр, девиацию и видеть все это наглядно на "панорамном мониторе" (даже сейчас спектроанализатор есть далеко не в каждой любительской лаборатории).
1950е - первые компьютеры и звукозапись

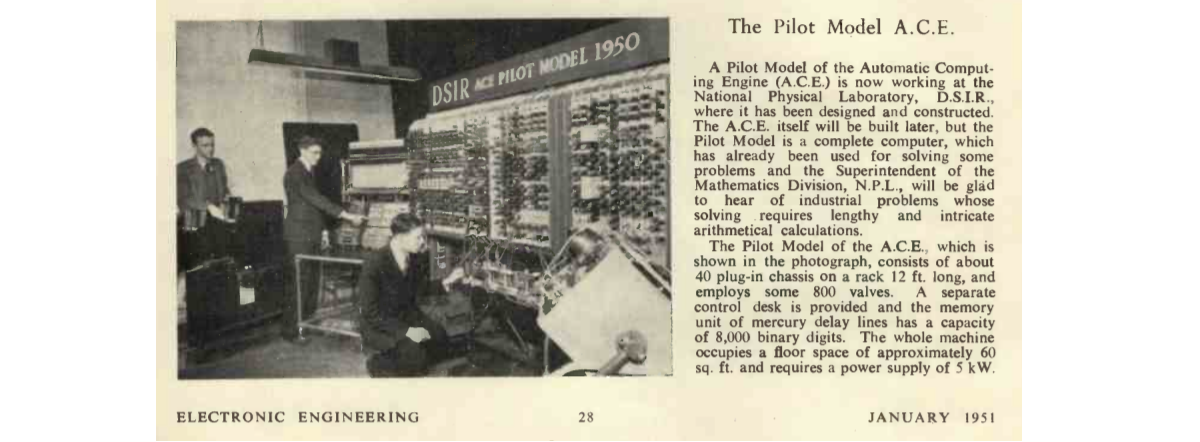

Про историю появления компьютеров здесь на Хабре наверно рассказывать не нужно. Но любопытно упоминание о первых проектах использования вычислительных машин.
Как видно из описания, компьютер был установлен в национальной физической лаборатории, содержал около 800 ламп, и имел память на ртутных линиях задержки объемом 8000 бит. Разумеется, о домашних компьютерах еще никто не думал. Но и для "простых смертных" в плане электроники все было уже вполне неплохо, например, генератор с диапазоном 0.1-130 МГц вполне пригодился бы в домашней лаборатории и сегодня:

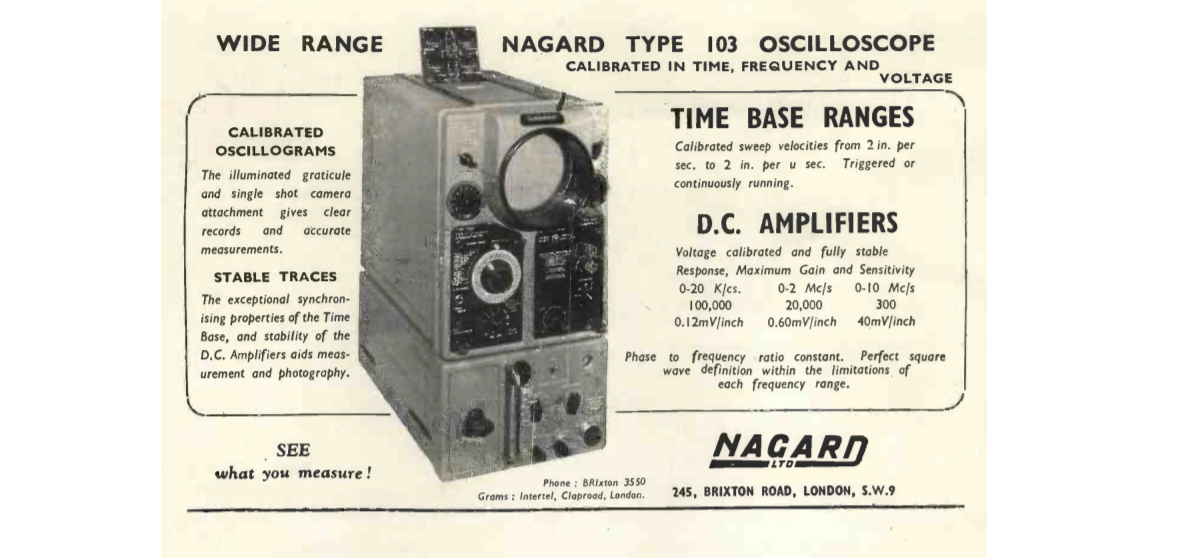

Рабочий диапазон частот этого осциллографа в уме подсчитать сложно, желающие могут прикинуть самостоятельно:
И наконец, любопытное устройство - "портативный" диктофон с магнитным барабаном, рассчитанным на 12 минут записи:
1960e - магнитофоны, транзисторы, "цифра"

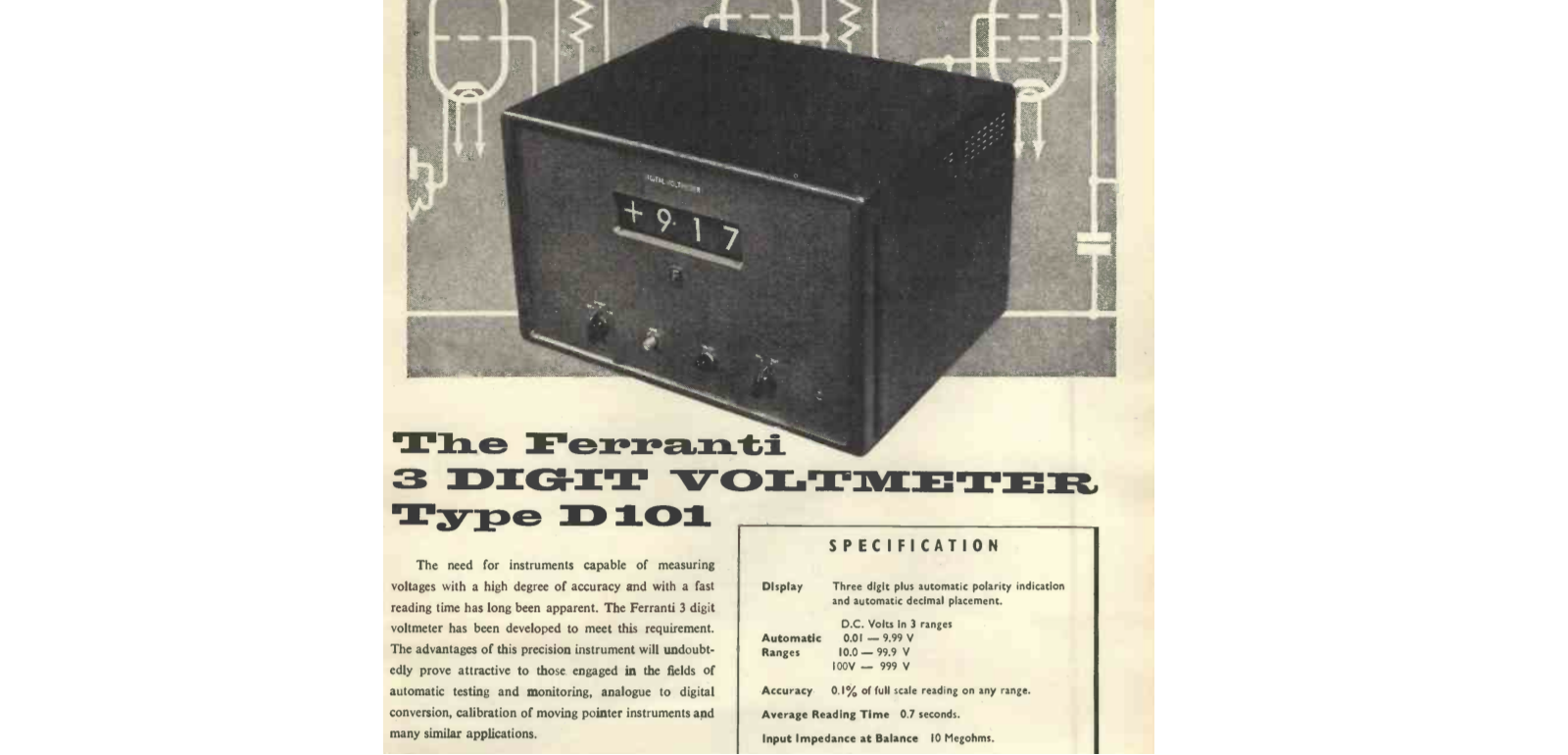

Для начала, картинка, которая показалась любопытной. Никого сейчас не удивить цифровым мультиметром, а начиналось это так:
В продаже уже есть NiCd аккумуляторы, напряжение круглого элемента вполне стандартное - 1.25В:

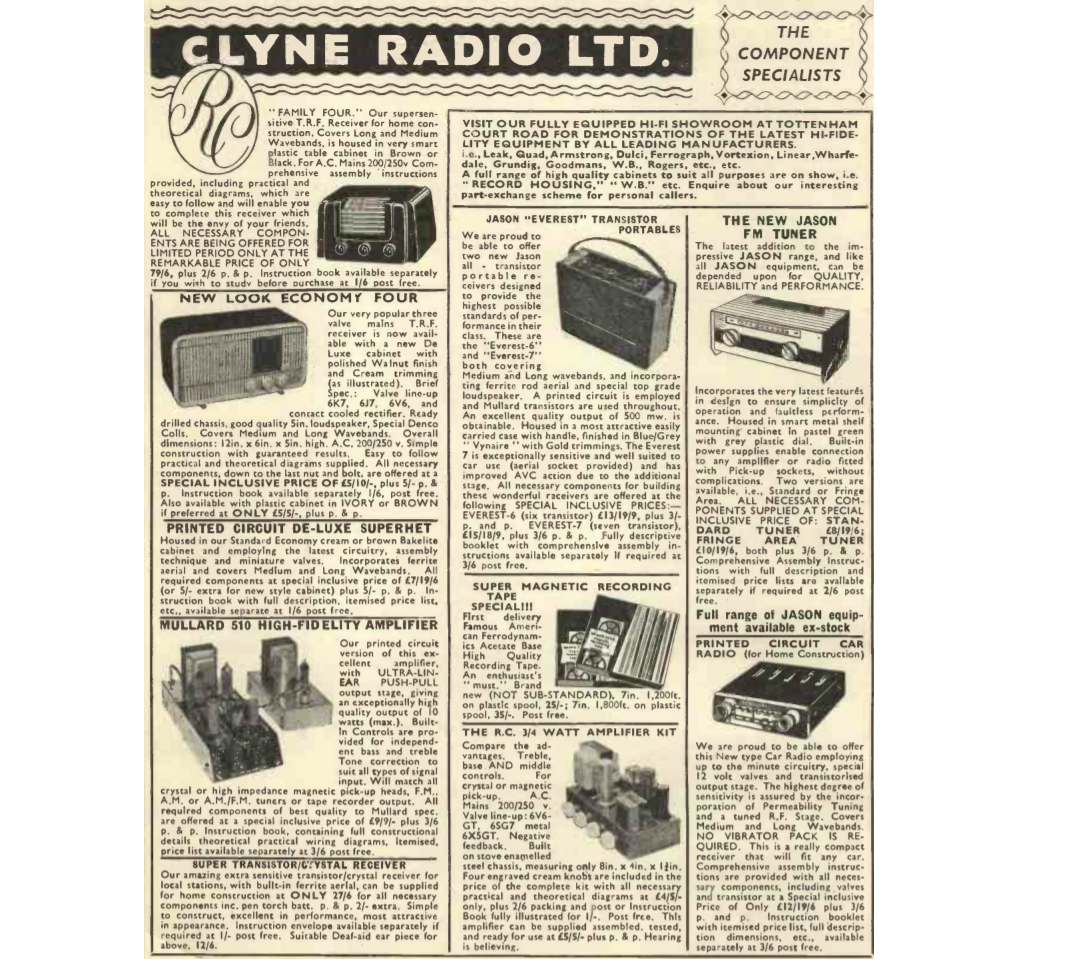

И наконец, в рекламе 1960 г можно видеть много уже вполне привычных нам сегодня вещей: ультрапортативный транзисторный приемник (на целых семи транзисторах), FM-радио и автомобильный приемник, содержащий как транзисторы, так и специальные 12-вольтовые лампы:
Можно обратить внимание на текст "printed circuit car radio" - технология "печатных плат" была прогрессивной для того времени, обычно ламповые приемники делались методом "сваливания в кучу" всех элементов с использованием навесного монтажа в "подвале" шасси приемника (пример можно посмотреть здесь).

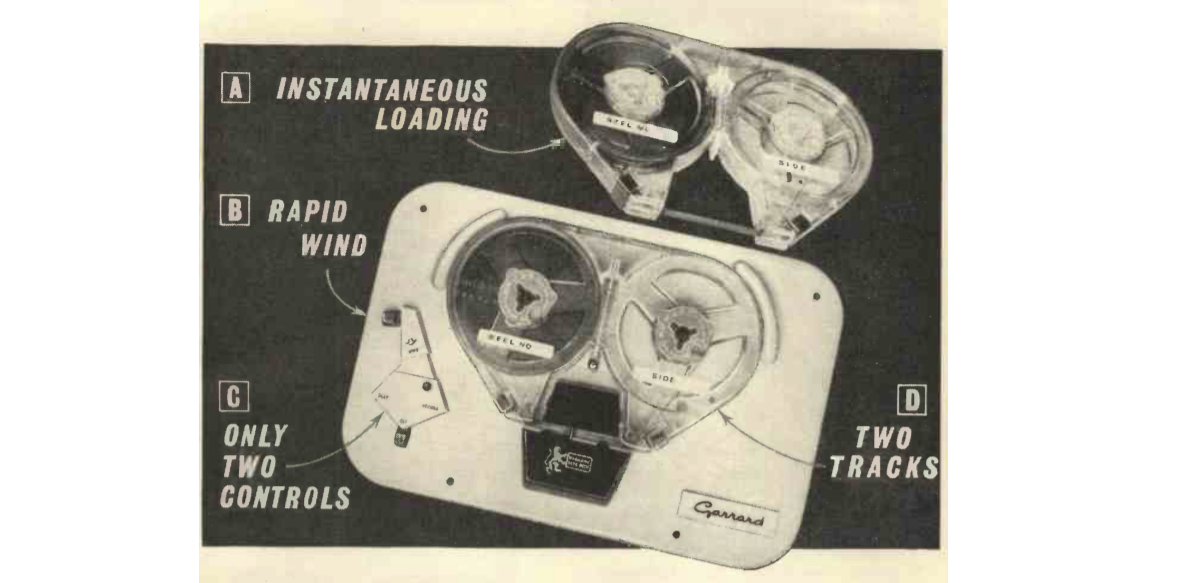

Следующая технология показалась мне любопытной - некий прообраз компакт-кассеты, но на больших бобинах:
Впрочем, было ли это в серии, не знаю, ничего подобного видеть не доводилось.

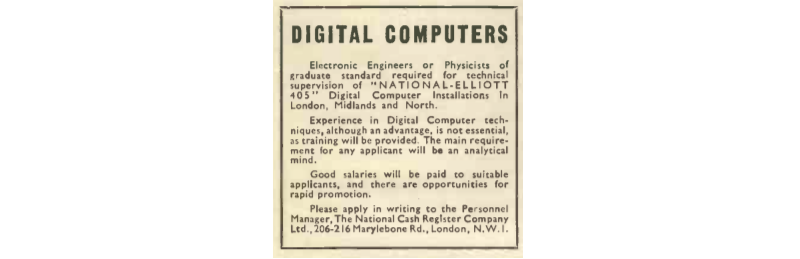

И последнее на сегодня - наверно это можно считать первой увиденной мною вакансией сисадмина: инженер или физик (отдельной профессии админа в 1960м еще не было) требуется для компании в Лондоне для "установки и поддержки цифровых компьютеров".
Опыта работы с компьютерами, как написано, не требуется, хотя это будет являться плюсом. Желающие переехать в UK могут попробовать написать на указанный адрес ;)
Заключение
Статья уже получается слишком длинной, а я дошел только до 60х. Если оценки будут положительны, продолжение будет во второй части.
