Это устройство ставится в электрощиток, измеряет потребляемую мощность, напряжение, а также другие параметры сети и собирает статистику. Данные передаются на Народный мониторинг или по MQTT.
Существует четыре модификации: одно- и трёхфазные, с экраном или без (3980-6760 руб), кроме того за 300 рублей можно заказать основную плату (плюс 200 руб лицензия на прошивку) и собрать устройство самостоятельно.
Дополнительно в устройства можно установить до четырёх внутренних или внешних датчиков температуры или один температуры/влажности, а также реле для дистанционного управления нагрузкой.
Устройство подключается к фазе и нолю для собственного питания и измерения напряжения, ток (и, соответственно, мощность) измеряется с помощью трансформаторов тока в виде колец (через них нужно пропустить провода, ток в которых будет измеряться). Можно заказать устройство с разъёмными кольцами, для установки которых не понадобится отсоединять провода от автоматов.
Первым делом я включил устройство на столе, пропустив через все три кольца провод его питания. Измеритель показал собственное потребление — 2 Вт (не смотрите на цифру 6 Вт, ведь я измерил один и тот же ток трижды).
Измерения по трём линиям проводятся не одновременно, поэтому значения напряжения на экране отличаются, хоть я и подключил все провода к единственной фазе.
Устройство подключается по Wi-Fi к домашнему роутеру. По адресу, отображаемому на экранчике (в моём случае это 192.168.1.210) можно зайти на веб-страницу устройства. Там отображаются текущие параметры и графики их изменения.
Там же устройство настраивается.
Можно настроить параметры и цены энергии при многотарфном учёте, чтобы устройство корректно показывало стоимость потребленного электричества.

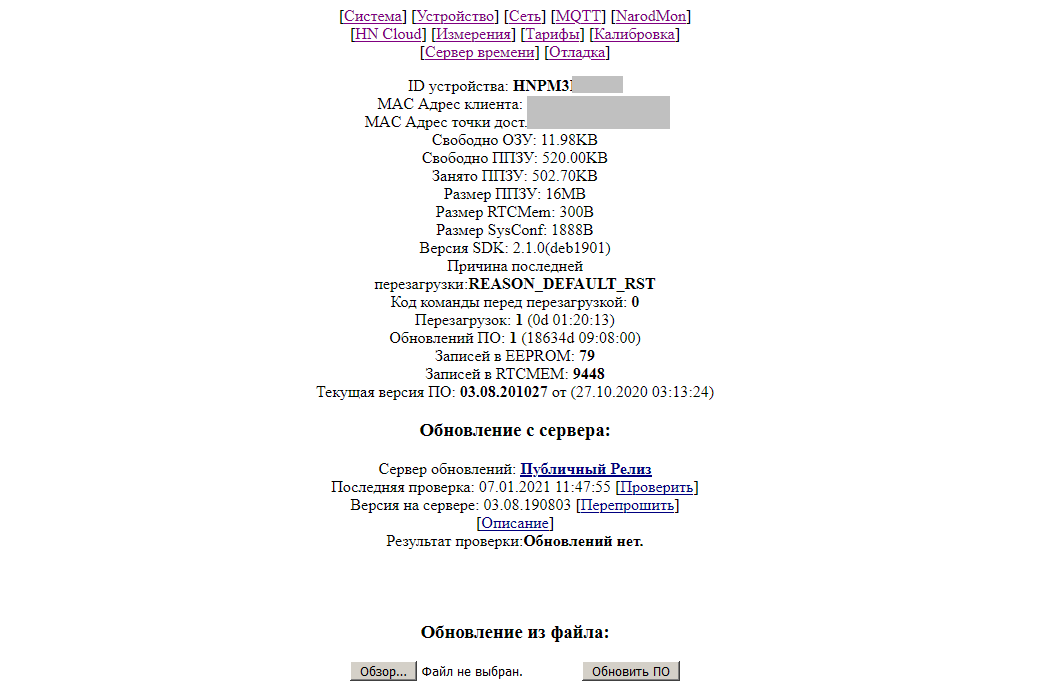

Настраивается конфигурация устройства.

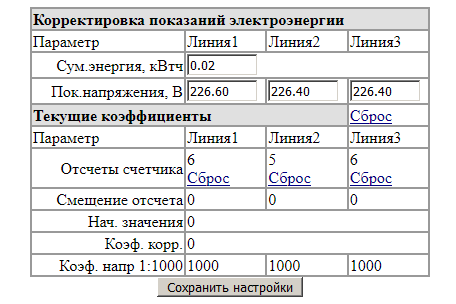

Есть калибровка измерения напряжения и ввод начального потребления.

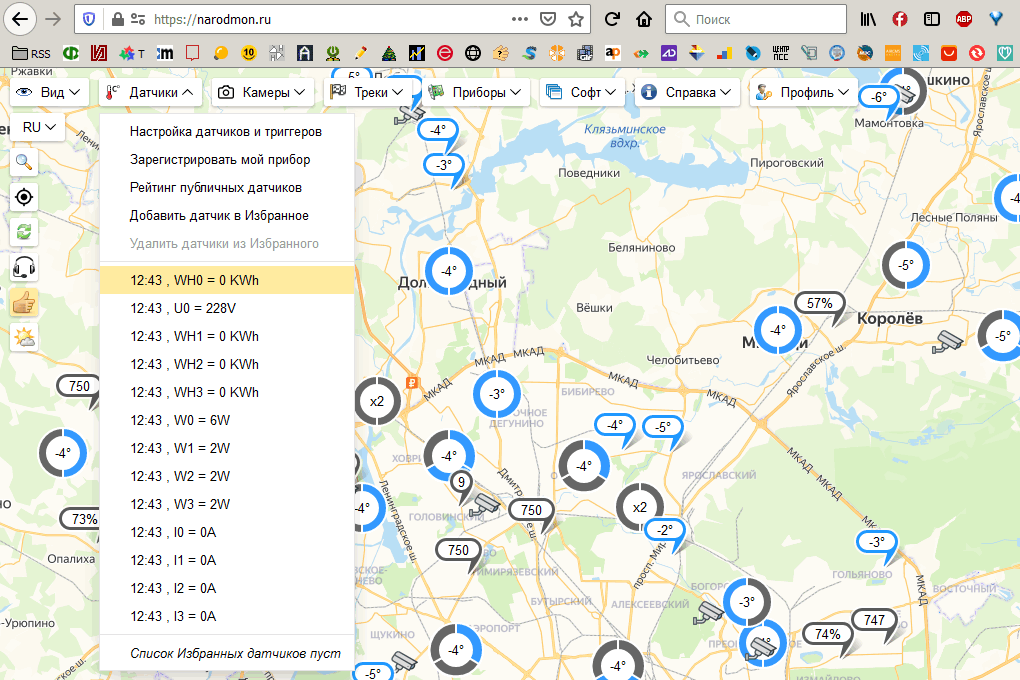

Вот так данные отображаются на Народном Мониторинге.
Там тоже собирается статистика и можно строить графики.
Внутри корпуса из негорючего пластика многоэтажная конструкция из основной платы и готовых модулей.

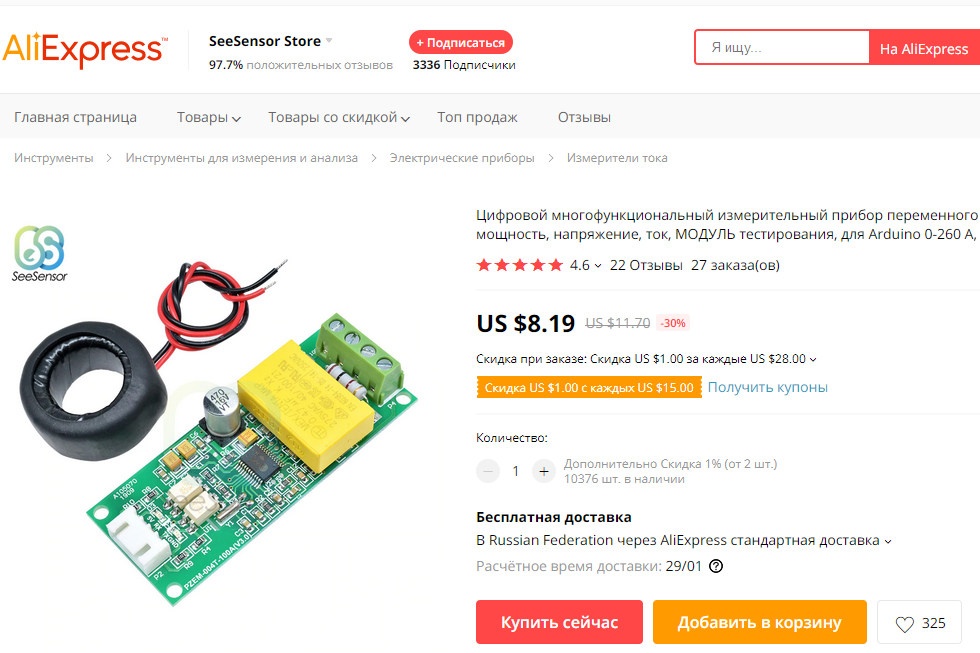

Создатели устройства не стали изобретать велосипед и применяют для измерения всех параметров готовые модули PZEM004T.
Трехфазная модель отличается от однофазной только количеством таких модулей (три или один) и корпусом.

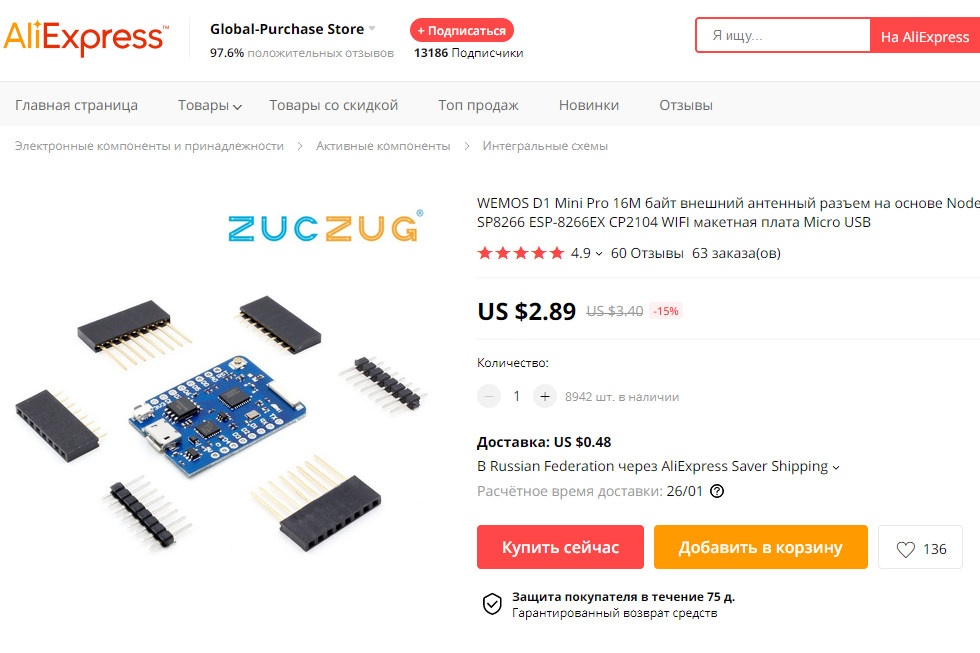

В качестве «мозга» используется плата Wemos D1 Mini Pro на ESP8266.

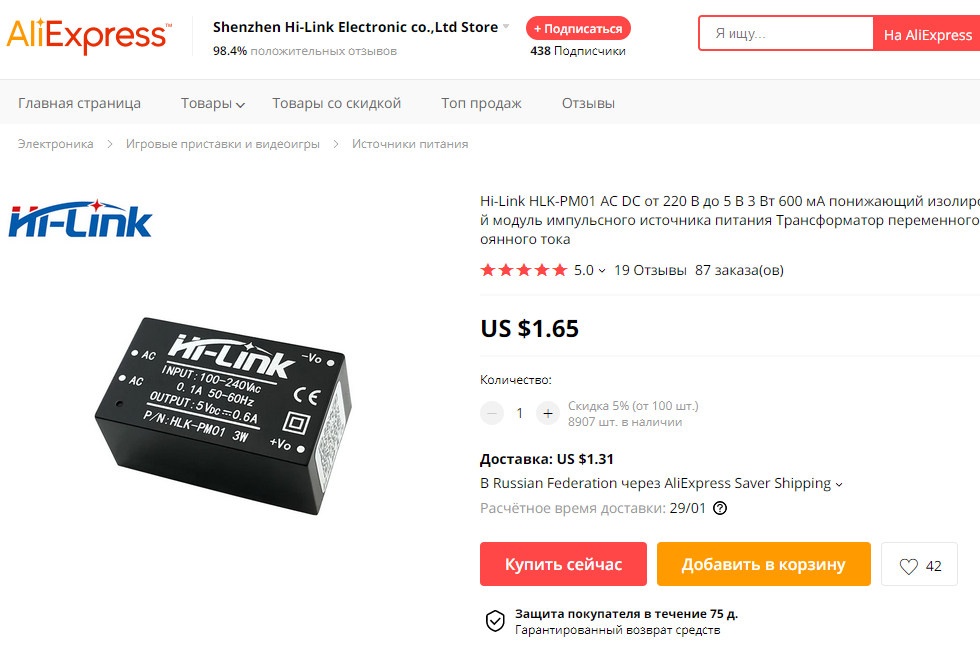

Источник питания 5 вольт тоже готовый — Hi-Link HLK-PM01.
Я неспроста показал готовые компоненты, ведь разработчики продают не только готовые измерители мощности, но и платы для самостоятельного изготовления, и лицензии на прошивку. Самоделка обойдётся приблизительно вдвое дешевле готового устройства.
У некоторых из вас наверняка возник вопрос, зачем мне в квартире с однофазной сетью трёхфазный измеритель мощности. Дело в том, что его не обязательно использовать для контроля трёх фаз и можно использовать его для измерения трёх групп потребителей.
Для начала я планирую подключить на одну линию свет, на вторую розетки, а на третью то, что у меня работает постоянно и не отключается, когда я ухожу из дома — холодильник, роутер и сетевое оборудование, компьютер, видеонаблюдение, NAS.
Когда наберётся статистика потребления, обязательно поделюсь.
© 2021, Алексей Надёжин
Автор: Алексей Надежин
