Новая статья: Система жидкостного охлаждения ROG Ryujin 360: и ты, ASUS?

В самом начале лета этого года на выставке Computex 2018 компания ASUS представила первые системы жидкостного охлаждения, выпущенные под своим брендом, а в сентябре обе системы – ROG Ryujin и ROG Ryuo – поступили в продажу. Уже тогда стало ясно, что системы охлаждения относятся к необслуживаемому типу и что в их основе лежит небезызвестная платформа Asetek.

Не будь ASUS той компанией, которую мы все знаем, она, как и многие другие, ограничилась бы добавлением в эту платформу своего логотипа и каких-то незначительных фишек. К счастью, тайваньцы не пошли таким банальным путём и изменили хорошо знакомые нам по тестам других необслуживаемых систем компоненты до неузнаваемости. Знакомство с новыми СЖО мы начнём с флагманской модели ASUS ROG Ryujin 360, которая выглядит весьма многообещающе.

Посмотрим, оправдает ли она наши надежды и сможет ли вывести эффективность охлаждения таких СЖО на новый уровень.

⇡# Технические характеристики и рекомендованная стоимость

⇡#Упаковка и комплектация

Система жидкостного охлаждения ASUS ROG Ryujin 360 поставляется в большой картонной коробке, оформленной ярко и броско — в характерной цветовой гамме продуктов элитной серии Republic of Gamers (ROG), где преобладают красный и чёрный тона. На лицевой стороне коробки указано название модели и приведена фотография кожуха помпы с подсветкой.

Обратная сторона коробки расскажет потенциальному покупателю о ключевых особенностях продукта и его отличиях от других подобных систем. Там же приведены технические характеристики и перечислены поддерживаемые процессорные платформы.

На наклейке с торца коробки можно найти номер партии и серийный номер, а также очень краткие характеристики устройства и страну производства.

Внутренняя компоновка коробки точно такая же, как и других необслуживаемых систем жидкостного охлаждения. В корзину из пористого картона, содержащую отсеки различных размеров, вставлены радиатор со шлангами и помпой, вентиляторы и аксессуары.

Каждый компонент дополнительно запечатан в полиэтиленовый пакет, а сверху вся корзина накрыта мягкой прокладкой из вспененного полиэтилена. Как показывает практика, такая упаковка довольно надёжно защищает компоненты СЖО от большинства «особенностей» российской доставки.

Присутствие в наборе компонентов стандартной усилительной и прижимных пластин сразу же дало понять, что ASUS не стала придумывать для ROG Ryujin 360 какое-то своё крепление, – перед нами определённо штатное крепление Asetek. Кроме него, в комплект входят пластиковый кожух помпы, набор винтов для радиатора и вентиляторов, а также небольшая инструкция, включающая пояснения на русском языке.

Система произведена в Китае. Гарантийный срок – 3 года, что, казалось бы, немало, но некоторые конкуренты, съевшие не одну собаку на подобных СЖО, уже стали предоставлять гарантию сроком пять или даже шесть лет. Что касается стоимости ROG Ryujin 360, то даже для такого дорогого бренда, как ASUS, на наш взгляд, она довольно высока — 19 990 рублей. Прямо скажем, за такие деньги можно приобрести кастомную СЖО очень приличного уровня.

⇡#Особенности конструкции

В числе основных достоинств системы ROG Ryujin 360, выгодно отличающих её от продуктов конкурентов, компания ASUS выделяет долговечные вентиляторы Noctua iPPC, дополнительный вентилятор в помпе, трубки в защитной оплётке и подсветку с цветным дисплеем LiveDash.

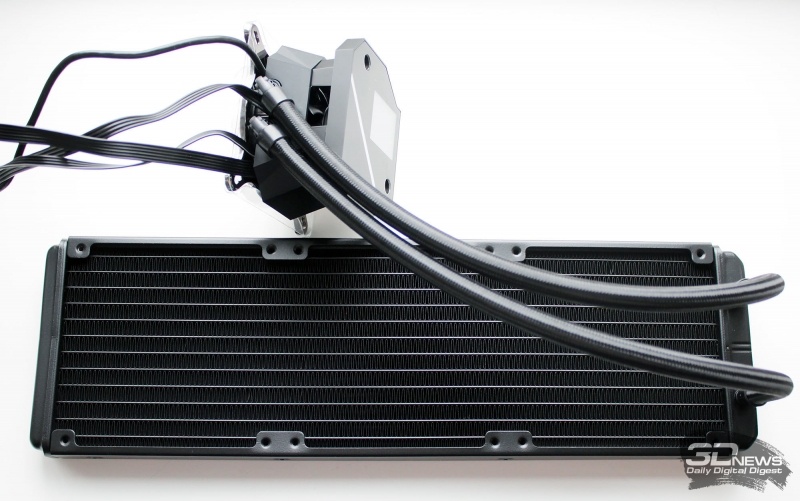

Как видим, каких-то оптимизаций в плане ключевых компонентов любой СЖО – радиатора, водоблока и помпы – в числе перечисленного нет. Оно и не удивительно, ведь в обёртке ROG Ryujin 360 нам предлагается топовая референсная система компании Asetek модели 591LX — алюминиевый радиатор размерами 394 × 121 × 27 мм, соединённый двумя гибкими шлангами с помпой.

Отметим, что различные системы жидкостного охлаждения на этой платформе мы тестировали не менее пяти раз, и радиатор данного размера с тремя вентиляторами всегда намного опережал лучший воздушный кулер, так что в эффективности ROG Ryujin 360 сомневаться не приходится.

Длина соединительных шлангов здесь составляет 370 мм, их внешний диаметр равен 10,5 мм, а внутренний (если судить по фитингам) – не более 6 мм.

В структуре алюминиевого радиатора насчитывается 14 плоских каналов, расставленных с 7,5-мм расстоянием друг от друга. Между каналами приклеена гофролента, составляющая радиатор плотностью 20 FPI.

При заявленной в спецификациях толщине радиатора 27 мм, толщина этой гофроленты с каналами составляет всего 15 мм. Иначе говоря, даже при довольно высокой плотности рёбер продуть такой вентилятор труда не составит. Добавим, что отверстия с резьбой для крепления 120-мм вентиляторов у радиатора размещены с обеих сторон.

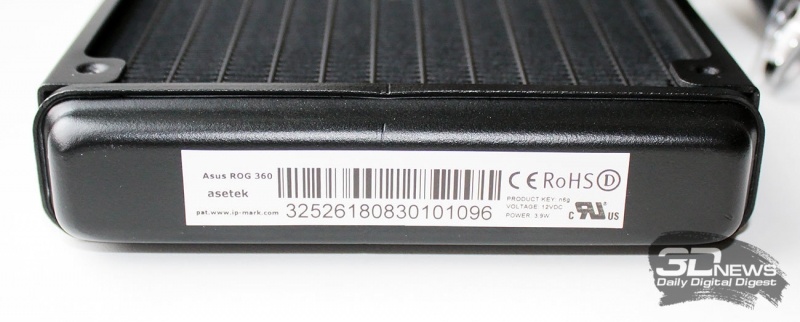

На наклейке с торца радиатора указан настоящий производитель СЖО – Asetek, в чём мы, собственно, ни разу и не сомневались.

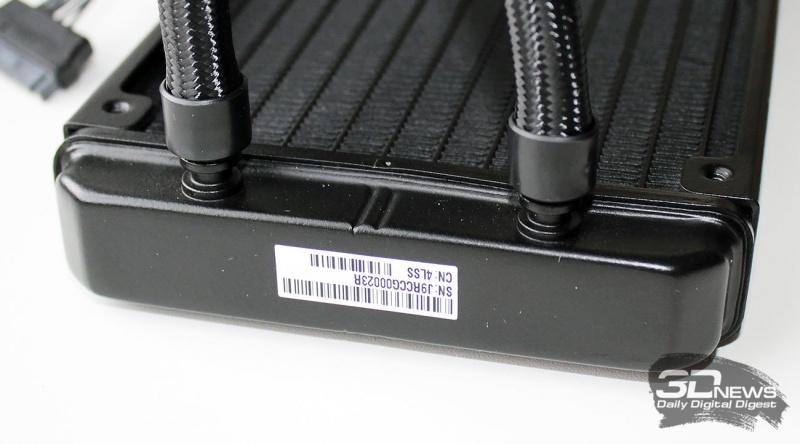

На противоположном торце радиатора запаяны два фитинга, на которых обжаты шланги.

Здесь фитинги неподвижные и несъёмные. Почему мы делаем на этом акцент? Ну хотя бы потому, что другие производители систем жидкостного охлаждения уже прошли стадию одноразовых фитингов и шлангов и используют либо резьбовые соединения, либо быстросъёмные, с клапанами. Так удобнее размещать СЖО в корпусе, не думая о том, что где-то будут перекручиваться шланги.

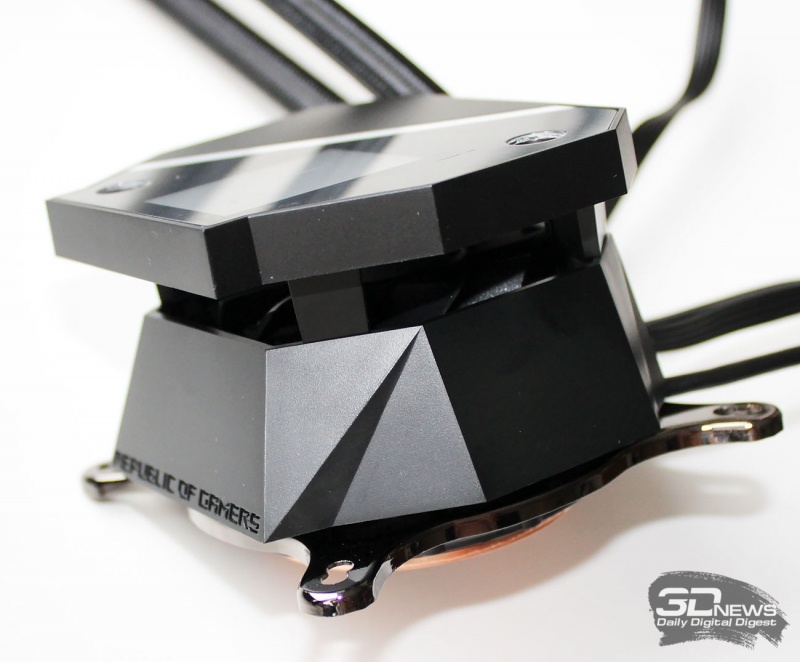

Помпа выглядит оригинально. Её нижняя часть облачена в фигурный пластиковый корпус с надписью Republic of Gamers.

В свою очередь, верхняя часть помпы представляет собой небольшую панель с дисплеем OLED.

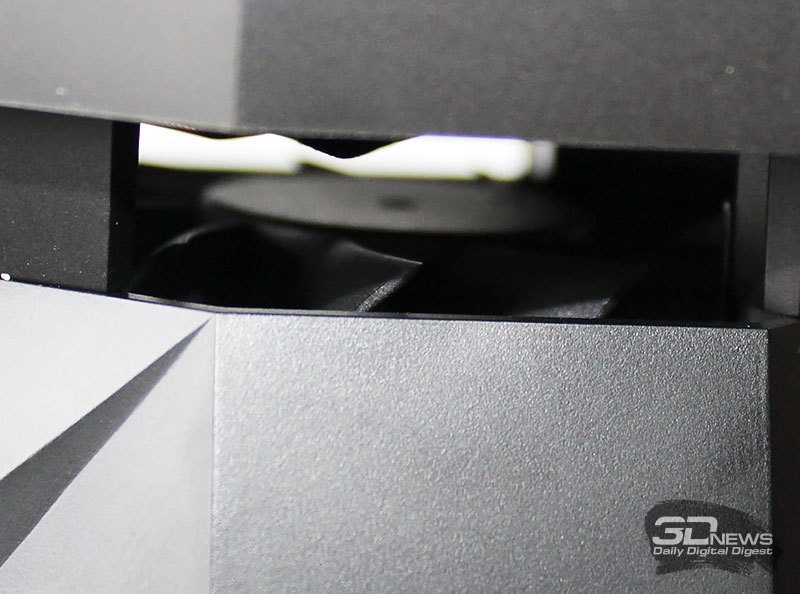

На него может выводиться разного рода информация и данные мониторинга, к чему мы ещё вернёмся в следующем подразделе статьи. С технической точки зрения больше интересен другой факт: под этой самой мини-столешницей скрыт дополнительный вентилятор диаметром 60 мм.

Вот этого действительно нет ни у одного другого производителя заводских СЖО (помнится, Gigabyte когда-то экспериментировала с чем-то подобным, но там сама СЖО была очень слабой). Данный вентилятор предназначен для снижения температур элементов VRM-цепей материнской платы и даже ближайшего к процессорному разъёму накопителя M.2. Он засасывает воздух сверху/сбоку и выбрасывает вниз, а кожух направляет воздушный поток на элементы околосокетного пространства. Производитель обещает снижение температур на 30 градусов в сравнении с показателями версий СЖО без такого вентилятора. Проблема в том, что скорость этого вентилятора регулируется автоматически, вплоть до 4800 об/мин. Представляете, насколько это шумно?

Что касается помпы, то о ней в спецификациях ASUS вообще ничего не сказано, есть она – и ладно. На самом деле, поскольку это штатная помпа Asetek, можем назвать её примерную производительность — 50 литров в час (прошлый век даже для необслуживаемых СЖО) — и сказать, что в ней использован подшипник с керамической втулкой. Правда, ресурс последнего у разных партнёров Asetek указывается разный, хотя в любом случае он не должен составлять менее 40 000 часов. Измеренная скорость ротора помпы равна 2790 об/мин, а энергопотребление – 2,42 Вт.

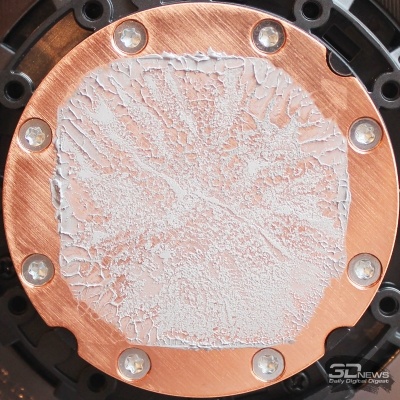

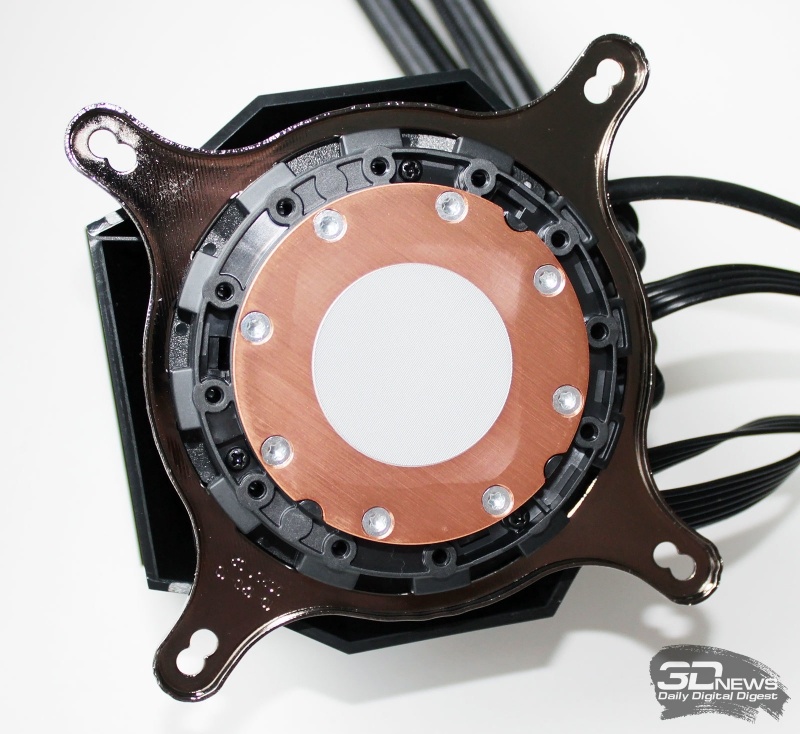

На основание медного водоблока, состоящего из тонких рёбер высотой около 5 мм с межрёберным расстоянием 0,1 мм, уже нанесён густой термоинтерфейс серого цвета. Его характеристики покрыты завесой тайны с самого первого появления заводских СЖО данного типа, но, по нашим сравнительным тестам, в эффективности он не уступает той же ARCTIC MX-4.

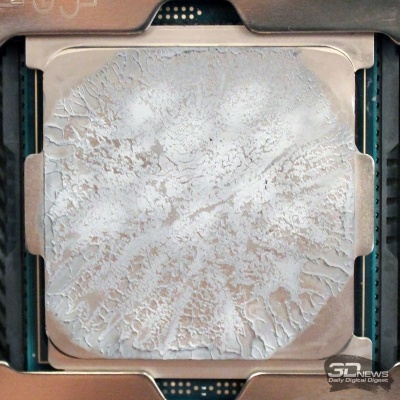

Качество обработки контактной поверхности таких водоблоков вполне сносное, хотя до зеркального состояния её доводить никто не будет. Что касается ровности, то нам ещё не попадались кривые основания водоблоков необслуживаемых СЖО, а протестировали мы их в целом уже под сотню. Вот и ASUS ROG Ryujin 360 не стала исключением – на теплораспределителе процессора конструктивного исполнения LGA2066 мы получили практически идеальные отпечатки.

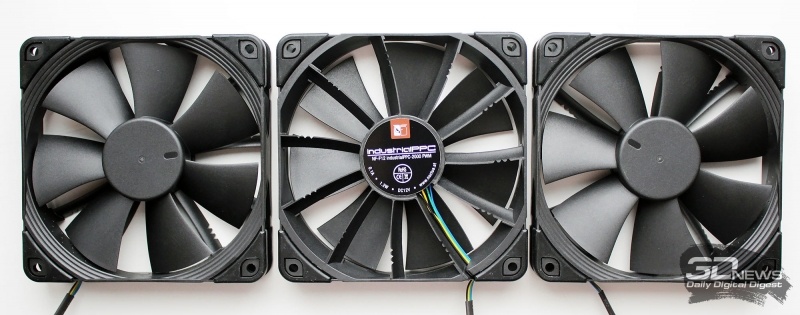

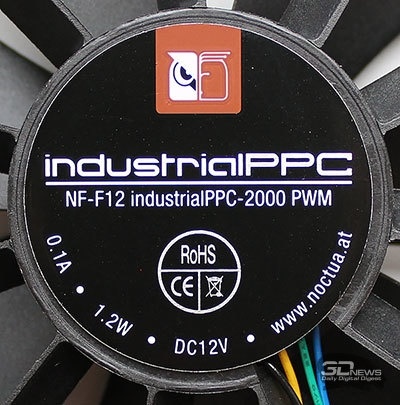

ASUS ROG Ryujin 360 отличается от других систем жидкостного охлаждения данного типа не только OLED на крышке помпы и дополнительным 60-мм вентилятором, но и установленными на радиатор вентиляторами. В компании не стали мелочиться и пошли на сотрудничество с австрийской Noctua, которая порекомендовала для флагманской СЖО свои вентиляторы модели Noctua NF-F12 industrialPPC 2000 PWM. Они сочетают в себе множество фирменных технологий компании, показывают отличную производительность — и, что закономерно, оказываются одними из наиболее дорогих на рынке (в России стоят по 1 700 рублей за штуку). По всей видимости, данный факт больше других повлиял на конечную цену системы жидкостного охлаждения.

В дополнение к трёхфазному электромотору, ступенчатым скосам рамки на входе воздушного потока и семи лопастям увеличенной площади эти вентиляторы имеют одиннадцать изогнутых спиц на которых закреплён статор.

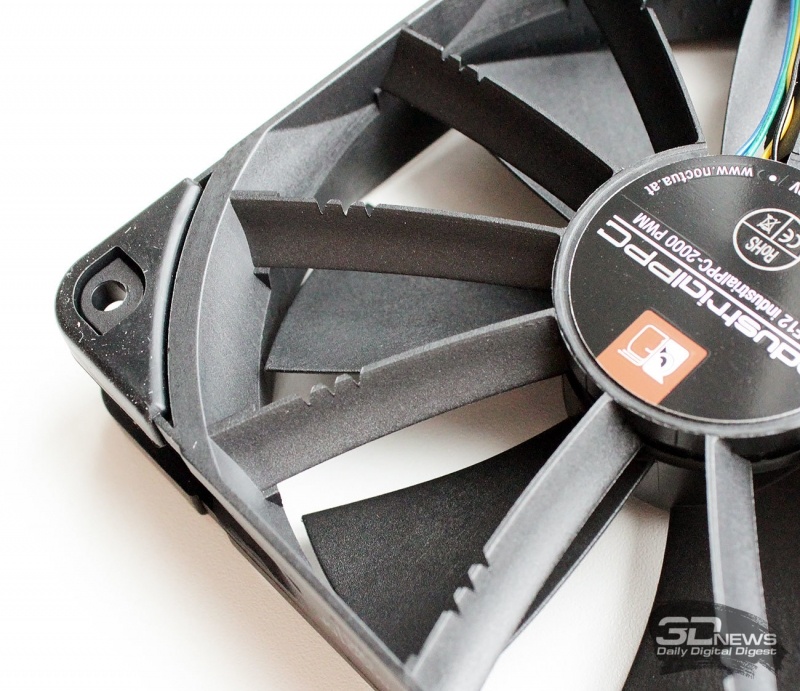

Каждая такая стойка точно сориентирована под определённым углом к статору (от 31 до 37 градусов) для фокусировки воздушного потока строго под вентилятором (технология Focused Flow), а также получила насечки на внешнем торце, которые, по замыслу разработчиков, должны способствовать изменению тональности звукового спектра вентиляторов, делая его более приятным для человеческого слуха.

Согласно техническим характеристикам, скорость вращения вентиляторов, регулируемая широтно-импульсной модуляцией (PWM), лежит в диапазоне от 400(±200) до 2000(±10 %) об/мин, воздушный поток может достигать 71,7 CFM, статическое давление – 3,94 мм H2O, а уровень шума – 27,9 дБА. В вентиляторах используются фирменные подшипники SSO2 с нормативным сроком службы более 150 тысяч часов, что эквивалентно 17 годам непрерывной работы. Впрочем, в этом плане будущим владельцам ASUS ROG Ryujin 360 расслабляться не стоит, поскольку сама СЖО так долго точно не проработает.

Кроме феноменальной долговечности, такие вентиляторы могут похвастать высокой экономичностью. Так, при заявленном уровне энергопотребления 1,2 Вт на максимальной скорости вентиляторы потребляли чуть больше одного ватта, и это, напомним, на двух тысячах оборотах в минуту! Стартовое напряжение оказалось равным 4,8 В, а длина кабеля вентиляторов составляет 404 мм.

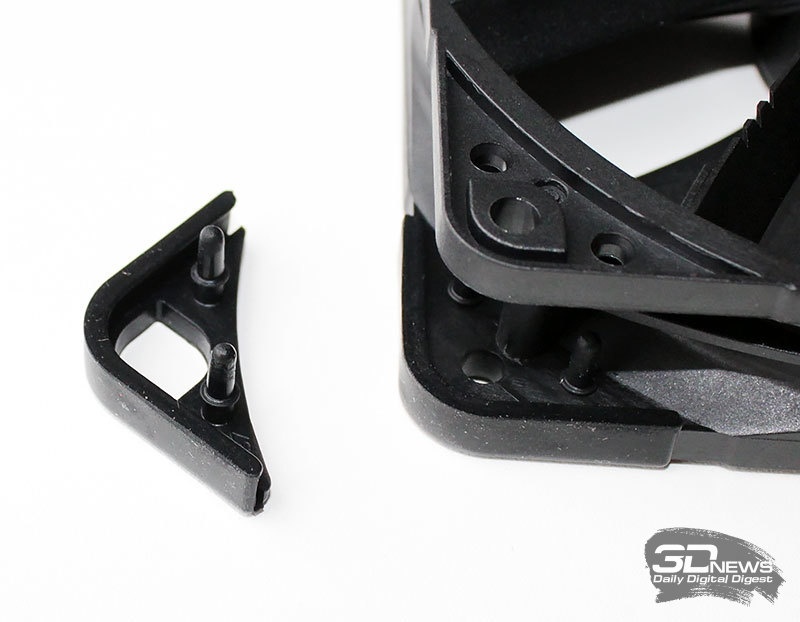

С обеих сторон пластиковой рамки вентиляторов установлены очень мягкие силиконовые уголки.

Они предназначены для минимизации передачи вибраций от «вертушек» на радиатор и снижения уровня шума в целом.

Для закрепления вентиляторов на радиаторе используются длинные или короткие винты с подложенными под них шайбами. В собранном состоянии ASUS ROG Ryujin 360 весит чуть менее полутора килограммов.

Впрочем, вес СЖО имеет не столь важное значение, как у воздушных процессорных кулеров, поскольку основная масса закрепляется не на крышке процессора и материнской плате, а на корпусе системного блока.

⇡#Совместимость и установка

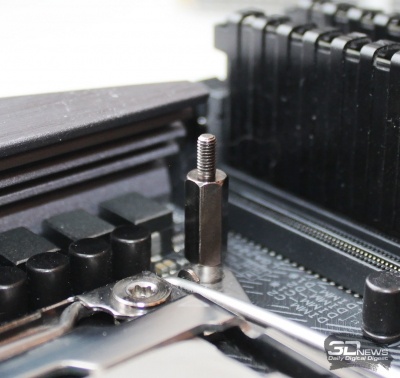

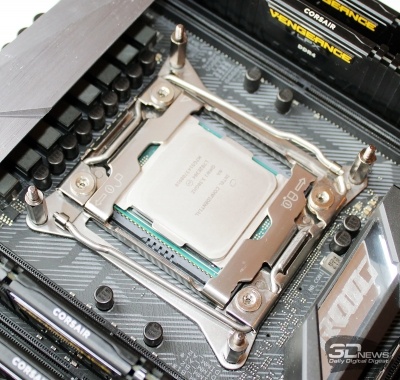

Система жидкостного охлаждения ASUS ROG Ryujin 360 совместима с платформами Intel LGA115(х)/1366/2011(v3)/2066 и платформами AMD Socket TR4/AM4. Процедура установки пошагово изложена в инструкции, содержащей пояснения на русском языке. Так как базовая платформа системы нам хорошо знакома, то и процесс установки не отличается от любых других СЖО, основанных на изделиях Asetek. В частности, для LGA2066 используются втулки с резьбой, которые вворачиваются в отверстия опорной пластины сокета.

На эти втулки и опирается крепление водоблока, прижимаемое сверху четырьмя гайками с накатанной головкой.

Для закрепления радиатора с вентиляторами внутри корпуса системного блока необходимы три расположенных рядом посадочных места под 120-мм вентиляторы. Как правило, это зона передней стенки корпуса или верхней панели. Как раз последний вариант описан в инструкции по установке и схематично выглядит следующим образом.

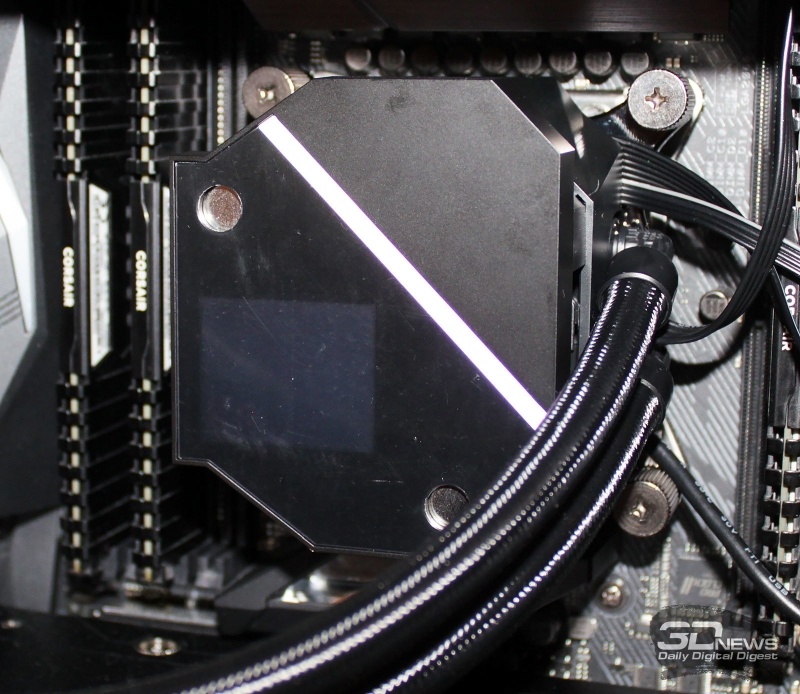

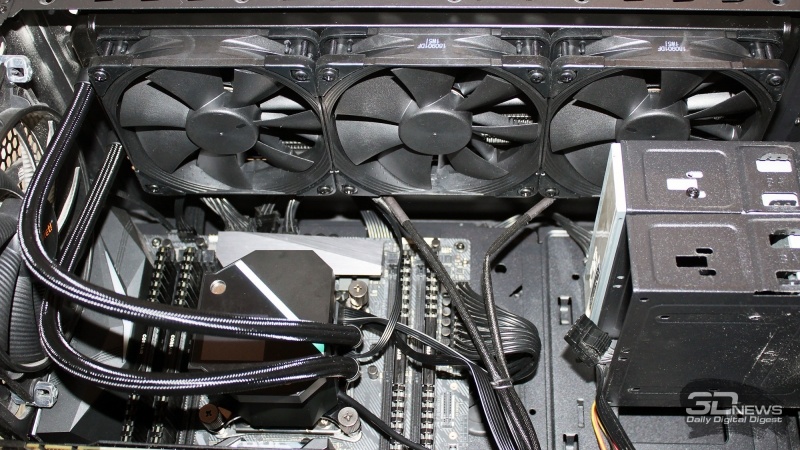

В нашем случае мы использовали именно этот вариант размещения радиатора.

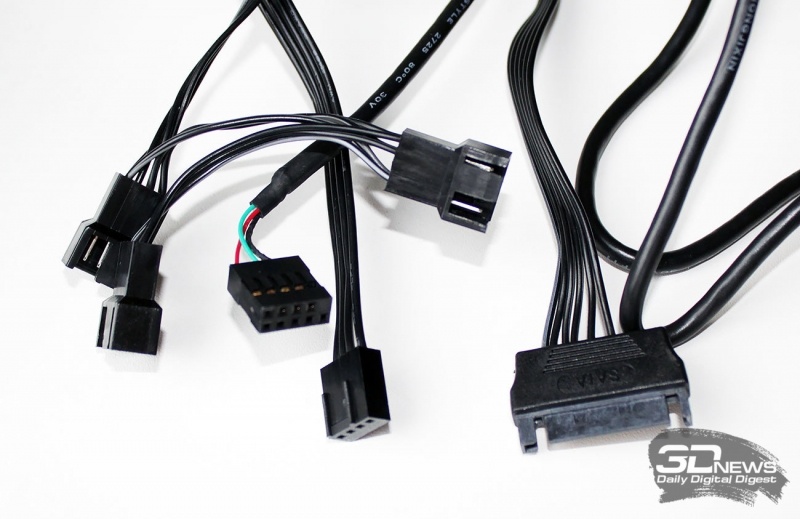

Далее установленную систему необходимо подключить. От ASUS ROG Ryujin 360 отходит следующий набор кабелей.

Все они выходят из блока помпы и водоблока. Кабели от трех вентиляторов подключаем к соответствующим разъемам на плате или контроллере, питание помпы обеспечивается через разъём SATA-типа, а для мониторинга и управления следует подключить USB 2.0-кабель к внутреннему разъёму на материнской плате. Саму помпу также нужно соединить с разъёмом вентилятора CPU на плате.

Далее для настройки, управления и мониторинга параметров системы жидкостного охлаждения потребуется установить набор AI Suite III, куда входит утилита Fan Xpert 4.

С её помощью можно провести автоматическую подстройку скорости вращения всех вентиляторов, а затем активировать один из четырёх режимов работы.

Для настройки дисплея OLED на помпе потребуется установить ещё одну утилиту – ASUS LiveDash. Она позволяет вывести на дисплей любой из параметров мониторинга, статический логотип или GIF-анимацию и даже включить на дисплее эквалайзер, который будет работать в такт воспроизводимой музыке.

Что касается пластикового кожуха на помпе, то он выполняет исключительно декоративную функцию — устанавливать его не обязательно.

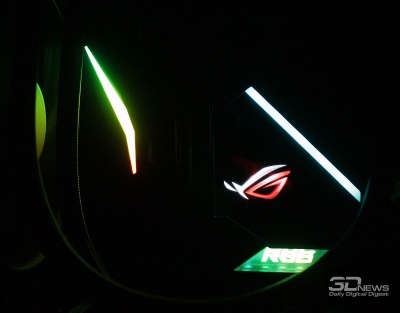

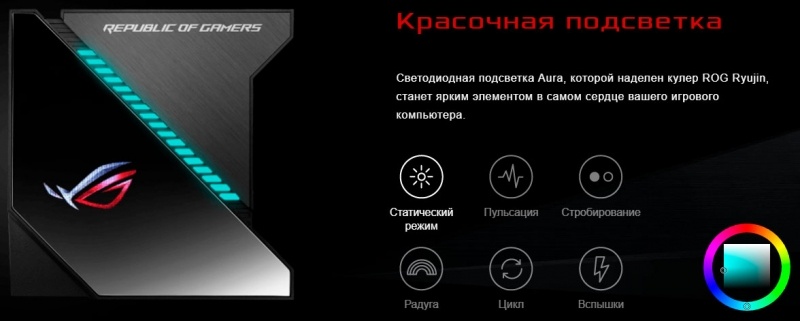

Отметим, что подсветка помпы может быть синхронизирована с подсветкой материнской платы, видеокарты или оперативной памяти. Выглядит она аккуратно и в целом приятно.
