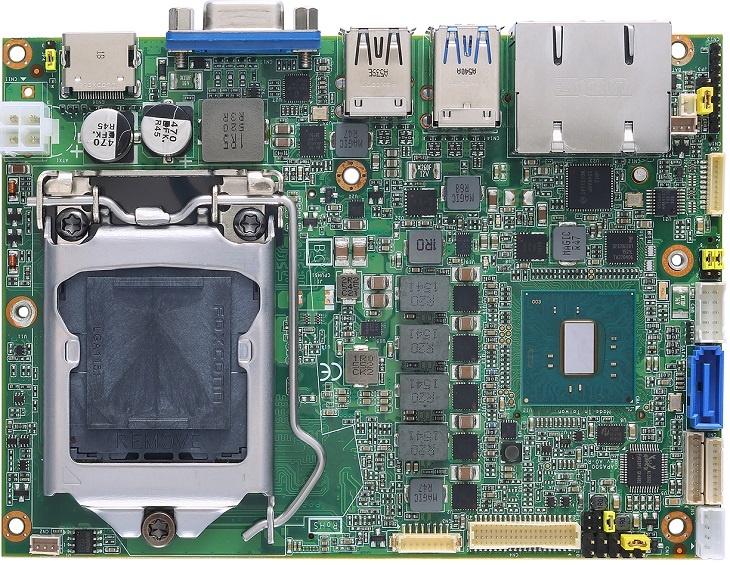

В ассортименте компании Axiomtek появилась системная плата CAPA500 для встраиваемого применения. В этом сегменте не так часто попадаются модели с разъемами для заменяемых процессоров, но Axiomtek CAPA500 стала исключением благодаря чипсету Intel H110 или Q170 с поддержкой ЦП поколений Skylake и Kaby Lake, вплоть до Core i7. Все это при очень компактных габаритах, всего 146 х 104 мм.
Разумеется, есть и ограничения, так, на плате отсутствуют стандартизированные монтажные отверстия для процессорных систем охлаждения, поэтому используется собственный низкопрофильный кулер с центробежным вентилятором. ОЗУ не распаяно, есть один слот SODIMM DDR4 для модулей объемом до 16 ГБ и частотой до 1867 МГц. Дисковая подсистема включает в себя один порт SATA 6 Гбит/с и слот PCI Express Mini Card, по совместительству поддерживающий SSD с интерфейсом mSATA.
На плате Axiomtek CAPA500 есть коннектор ZIO для модулей расширения с интерфейсами COM, PCI-e, USB 3.0 и Gigabit Ethernet. Два уже имеющихся на монтажной планке порта Gigabit Ethernet подключены к контроллерам Intel i211AT и i219LM, также на планку выведены три порта USB 3.0 и один USB 2.0, видеовыходы VGA и HDMI, LVDS распаян уже на плате, как и COM. Питание подается от источника с напряжением 12 В. Компания Axiomtek не раскрыла цену платы CAPA500.
Источник:
Axiomtek
