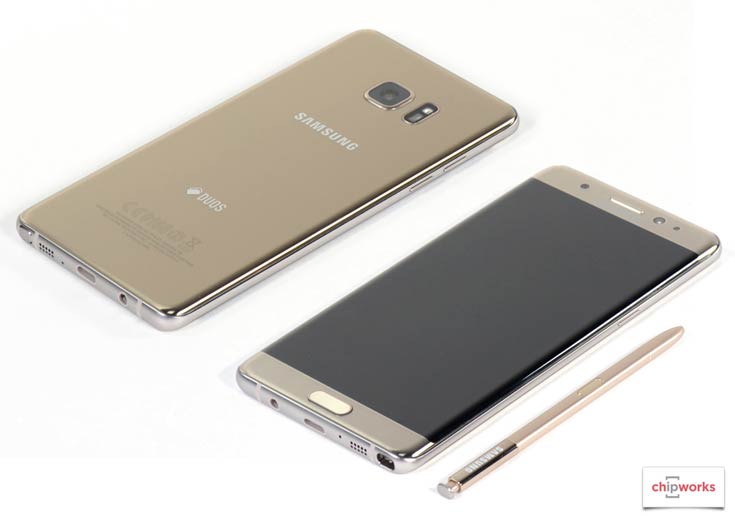

Специалисты Chipworks на днях разобрали не только смартфон Apple iPhone 7, добравшись до кристалла SoC Apple A10, но и смартфон Samsung Galaxy Note7.

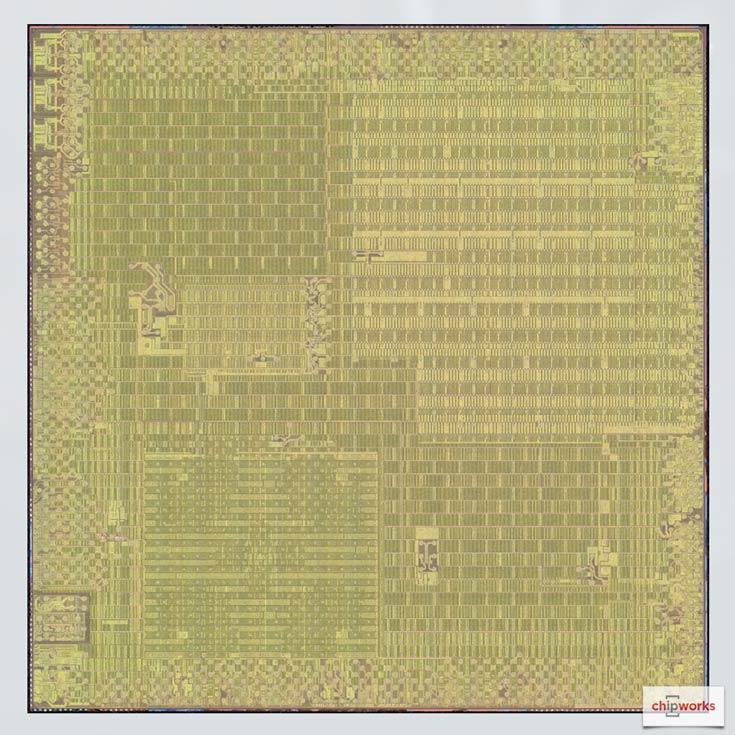

Основой экземпляра, попавшего к препараторам, служила однокристальная система Exynos 8 Octa (Exynos 8890) с восьмиядерным процессором. Конфигурация процессора включает четыре ядра M1 собственной разработки Samsung, работающих на частоте 2,3 ГГц, и четыре ядра ARM Cortex-A53, работающих на частоте 1,6 ГГц. Графический процессор ARM Mali-T880 MP12 имеет 12 ядер. Корме того, в SoC интегрирован модем LTE Category12/13. Изготовлена микросхема с использованием техпроцесса 14LPP finFET.
Поверх SoC расположена микросхема памяти LPDDR4 SDRAM объемом 4 ГБ производства Samsung. Производителем модуля флэш-памяти объемом 64 ГБ, соответствующего спецификации USF 2.0, является Toshiba.
В смартфоне установлено не две камеры, как обычно, а три. Все они — производства Samsung.

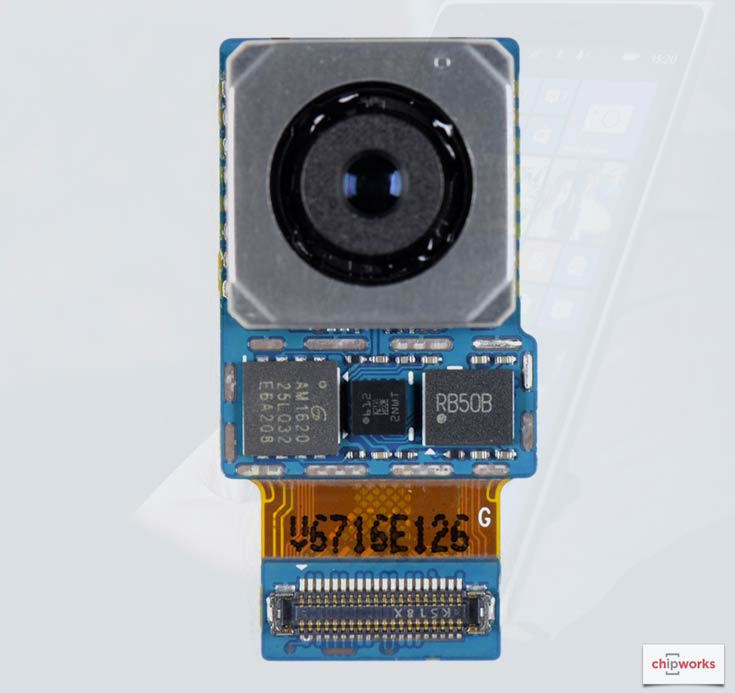

На плате основной камеры разрешением 12 Мп виден гороскоп STMicroelectronics L2GIS (небольшая микросхема в центре), используемый в схеме оптической стабилизации изображения.

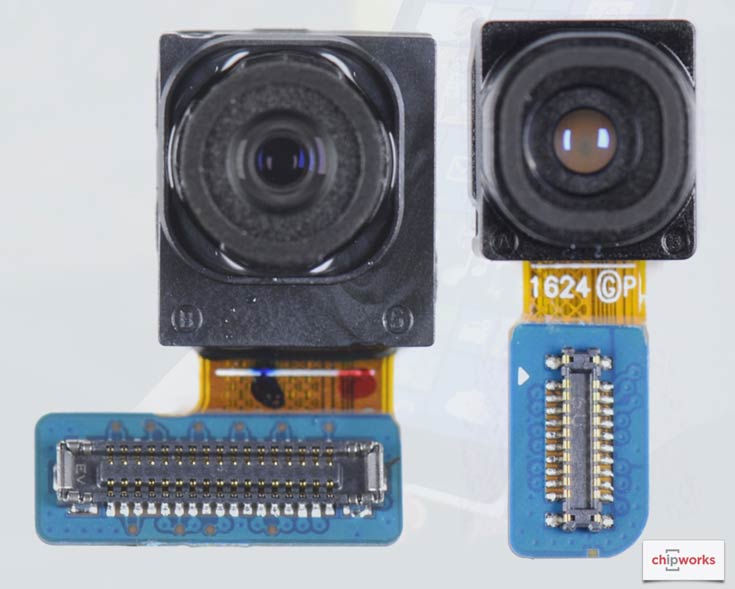

Фронтальная камер имеет разрешение 5 Мп. Третья камера используется для сканирования радужной оболочки глаза.

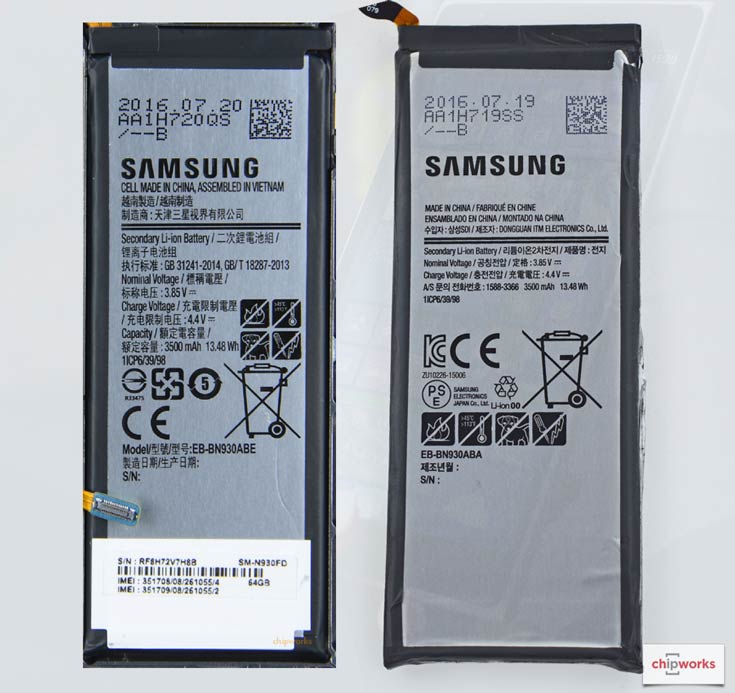

В свете истории с возгораниями интерес вызывает аккумулятор устройства. На иллюстрации он показан слева. Надписи свидетельствуют, что ячейка изготовлена в Китае, а сборка выполнена во Вьетнаме. Справа показан аккумулятор из смартфона, разобранного iFixit. Он изготовлен в Китае. Модель левого источника питания — EB-BN930ABE, правого — EB-BN930ABA. Вероятно, один из них изготовлен компанией Samsung SDI, поставляющей 70% аккумуляторов для Note7, а другой — китайской компанией ATL, поставляющей оставшиеся 30%.
Источник: Chipworks
