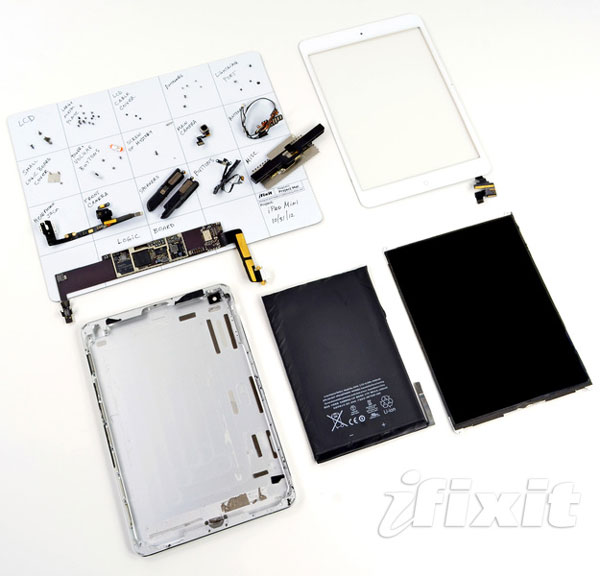

Специалисты iFixit произвели традиционную разборку нового электронного устройства. На этот раз к ним в руки попал планшет Apple iPad mini. Сразу скажем, что значительная часть монтажа в этом устройстве выполнена с помощью клея, так что «препараторам» приходилось пускать в дело предварительно нагреваемый в микроволновке мешочек с наполнителем и фен, чтобы разогреть клеевую массу и разделить компоненты. Общая оценка ремонтопригодности iPad mini — 2 из 10 баллов.

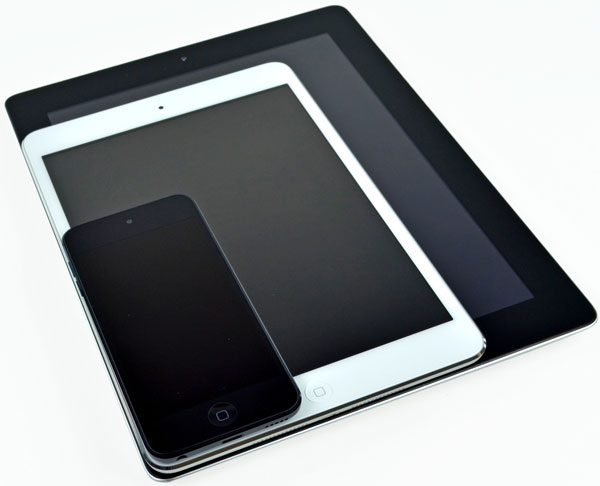

Первый снимок дает представление об относительных размерах трех устройств Apple: iPad третьего поколения, iPad Mini и iPod Touch.

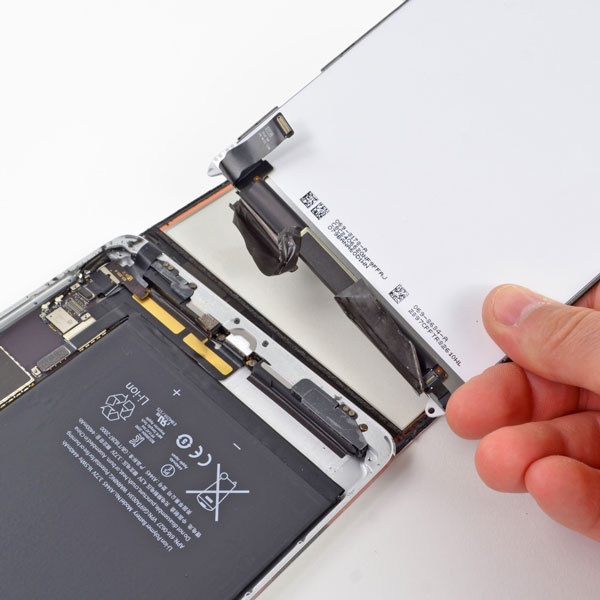

Производителем жидкокристаллического экрана размером 7,9 дюйма и разрешением 1024 x 768 пикселей является Samsung. Интересный факт в свете недавних сообщений о том, что Samsung сокращает поставки экранов Apple, а Apple передает заказы другим поставщикам.

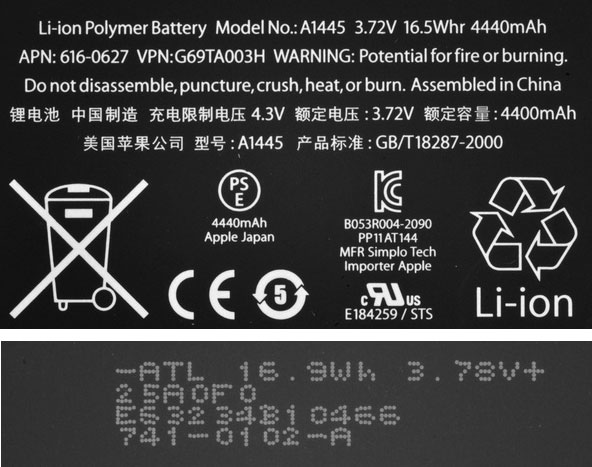

Некоторое замешательство исследователей вызвала маркировка батареи. В одном месте ее параметры приведены как 3,72 В, 16,5 Вт∙ч, 4440 мА∙ч. В другом — 3,78 В, 16,9 Вт∙ч, 4400 мА∙ч. В третьем — 3,72 В, 4400 мА∙ч, а в спецификациях Apple указывает емкость 16,3 Вт∙ч.

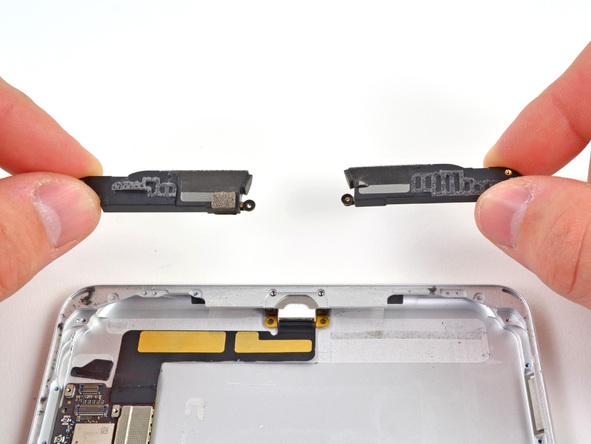

По бокам от разъема Lightning расположены громкоговорители.

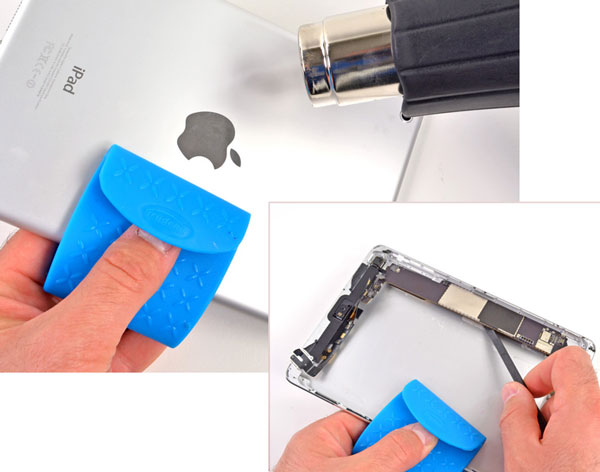

Отделить основную печатную плату от корпуса помог фен.

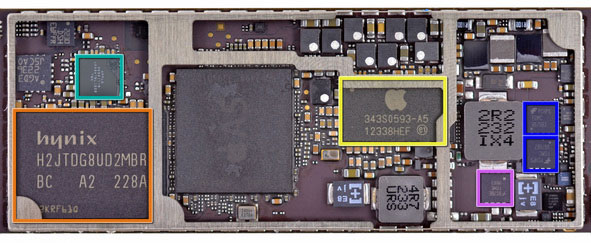

На плате находится микросхема флэш-памяти Hynix H2JTDG8UD2MBR объемом 16 ГБ, процессор Apple A5 в сборке с 2 ГБ оперативной памяти LP DDR2, звуковой кодек Apple 338S1116 (Cirrus Logic) и другие микросхемы.
Среди достоинств конструкции специалисты iFixit отмечают раздельное исполнение жидкокристаллического экрана и сенсорной панели, что позволяет заменять их независимо. Второй плюс — батарея не припаяна, а прикреплена с помощью разъемов.
Источник: iFixit
