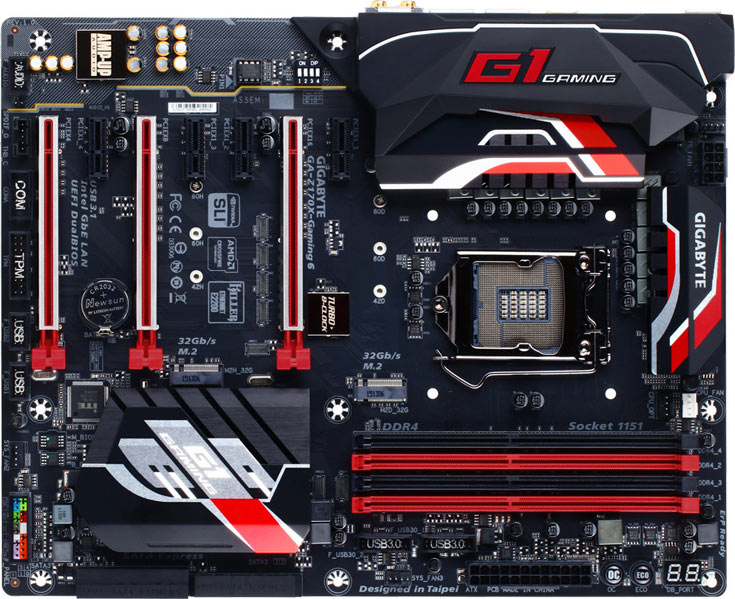

Каталог Gigabyte пополнила показанная на иллюстрациях системная плата Gigabyte Z170N-Gaming 6.
Плата типоразмера ATX (30,5 х 24,4 см) построена на наборе системной логики Intel Z170 Express, оснащена процессорным гнездом LGA 1151 и адресована сборщикам игровых ПК. Она рассчитана на подключение 24-контактного разъема ATX и 8-контактного EPS. Питание процессора построено по 11-фазной схеме. На регуляторах напряжения установлены радиаторы.
Рядом с процессорным разъемом есть четыре слота для модулей DIMM, куда можно установить до 64 ГБ памяти DDR4 (вплоть до DDR4-3466). На плате также можно обнаружить три слота расширения PCI-Express 3.0 x16. Два их них используют 16 линий совместно, то есть режим x16 доступен только при установке одной карты расширения, причем устанавливать ее следует в первый слот. При установке карты во второй слот линии делятся поровну между двумя слотами. Третий слот всегда работает в режиме x4 и использует те же линии, что и разъем M.2, то есть недоступен при установке SSD в M.2. Пропускная способность M.2 — 32 Гбит/с. Кроме того, для подключения накопителей есть три разъема SATA Express и шесть портов SATA 6 Гбит/с. Поддерживается формирование массивов RAID 0, 1, 5 и 10.
В оснащении можно выделить два порта USB 3.1. Один из них выведен на разъем USB-A, другой — на разъем USB-С. Есть также семь портов USB 3.0 и шесть USB 2.0, видеовыходы HDMI и DisplayPort. Сетевое подключение обеспечивается двумя портами Gigabit Ethernet, один из которых реализован силами контроллера Intel, другой — Killer E2201. Основой звуковой подсистемы служит кодек Realtek ALC1150.
Источник: Gigabyte
