Проверка АЧХ наушников с помощью измерительного микрофона на примере внутриканальных наушников Radiotehnika Impulse T1

в 5:51, , рубрики: motu m2, Radiotehnika Impulse T1, АЧХ наушников, внутриканальные наушники, как снять АЧХ, наушники, обзор Radiotehnika, обзор наушников
Ранее я показывал пример снятия АЧХ в рабочем диапазоне для обычных полноразмерных наушников. Для обмера внутриканальных Bluetooth наушников есть ряд сложностей, про которые я собираюсь рассказать в этой статье.

Проверка АЧХ наушников с помощью измерительного микрофона на примере внутриканальных наушников Radiotehnika Impulse T1 - 1

Базовая информация отсюда — Проверка АЧХ наушников с помощью измерительного микрофона на примере мониторных наушников. Методика проведения измерений сходная, но нужно учитывать два момента. Первое: не получится подключить наушники непосредственно к аудиоинтерфейсу для подачи тестового сигнала. Второе: внутриканальный формфактор накладывает определенные ограничения в плане измерений с помощью микрофона. Плюс есть ряд замечаний от подписчиков.

Проверка АЧХ наушников с помощью измерительного микрофона на примере внутриканальных наушников Radiotehnika Impulse T1 - 2

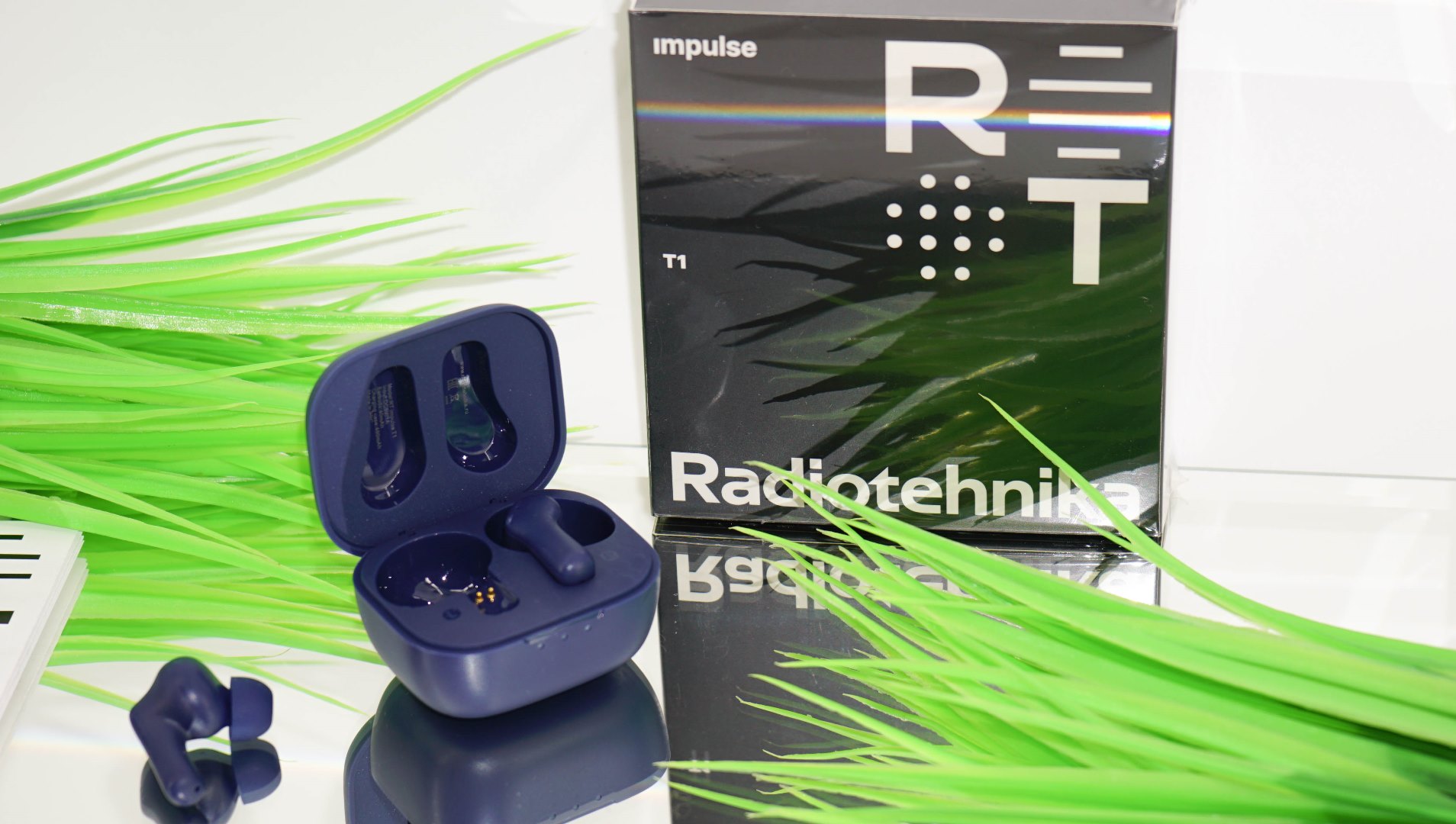

Пара слов про наушники Impulse T1. Radiotehnika — это известный бренд с вековой историей и репутацией, который сейчас возрождается с современными решениями в области звука. Наушники TWS Bluetooth из линейки Impulse – это характерный пример внутриканальных наушников, который и будем использовать на стенде измерения.

Проверка АЧХ наушников с помощью измерительного микрофона на примере внутриканальных наушников Radiotehnika Impulse T1 - 3

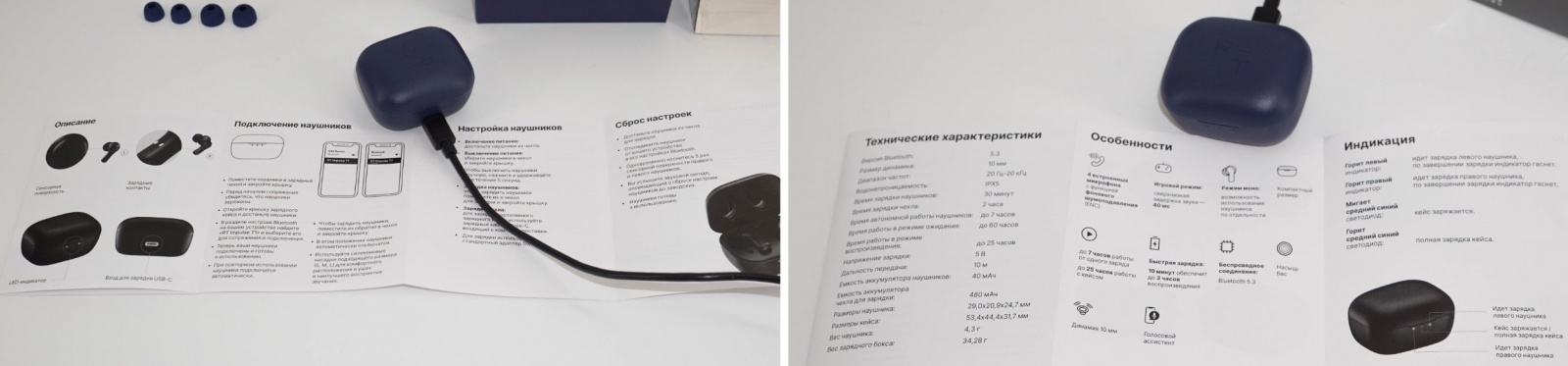

Перед использованием подзарядил наушники в кейсе, чтобы низкий уровень заряда не оказывал влияние ни на связь, ни на качество звучания. Также в инструкции можно посмотреть, как правильно подключить данную модель к смартфону, ноутбуку или компьютеру через Bluetooth связь.

Проверка АЧХ наушников с помощью измерительного микрофона на примере внутриканальных наушников Radiotehnika Impulse T1 - 4
Проверка АЧХ наушников с помощью измерительного микрофона на примере внутриканальных наушников Radiotehnika Impulse T1 - 5

Как я уже сказал выше, наушники – внутриканальные, и комплектуются амбушюрами. Форма корпуса слегка изогнута и повторяет анатомические особенности человеческого уха. Динамик прикрывает металлическая сетка.

Проверка АЧХ наушников с помощью измерительного микрофона на примере внутриканальных наушников Radiotehnika Impulse T1 - 6

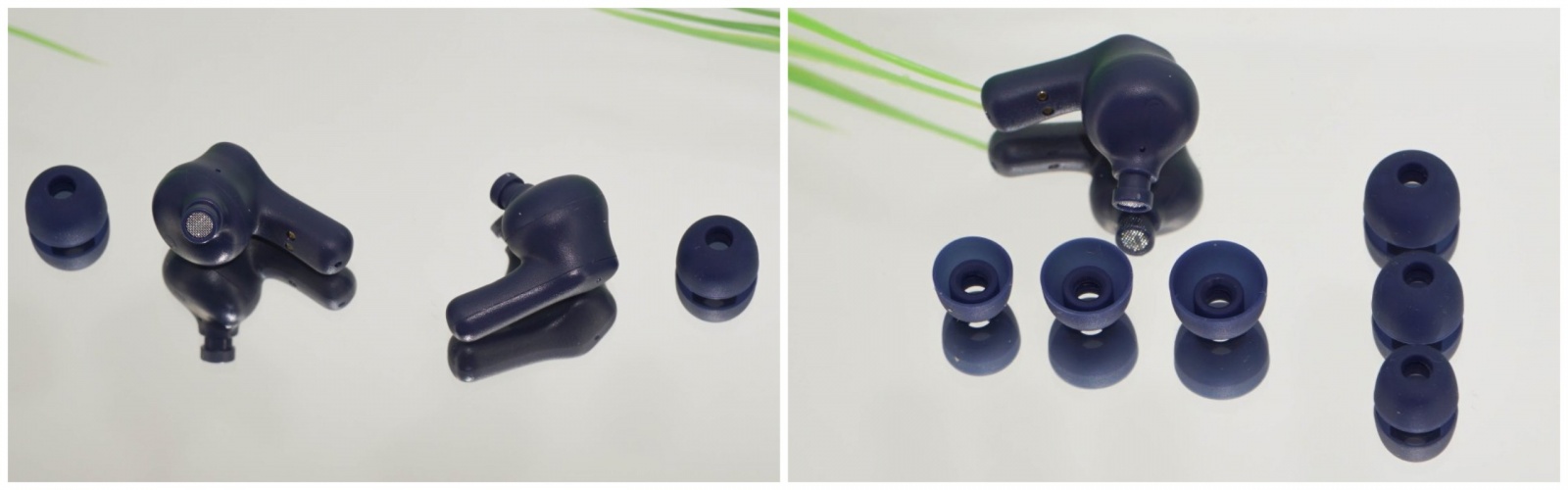

В комплекте с наушниками находятся сразу три пары амбушюр. Отличаются эти пары по размеру (средние, побольше и поменьше). Для измерений я буду использовать именно средние.

Проверка АЧХ наушников с помощью измерительного микрофона на примере внутриканальных наушников Radiotehnika Impulse T1 - 7

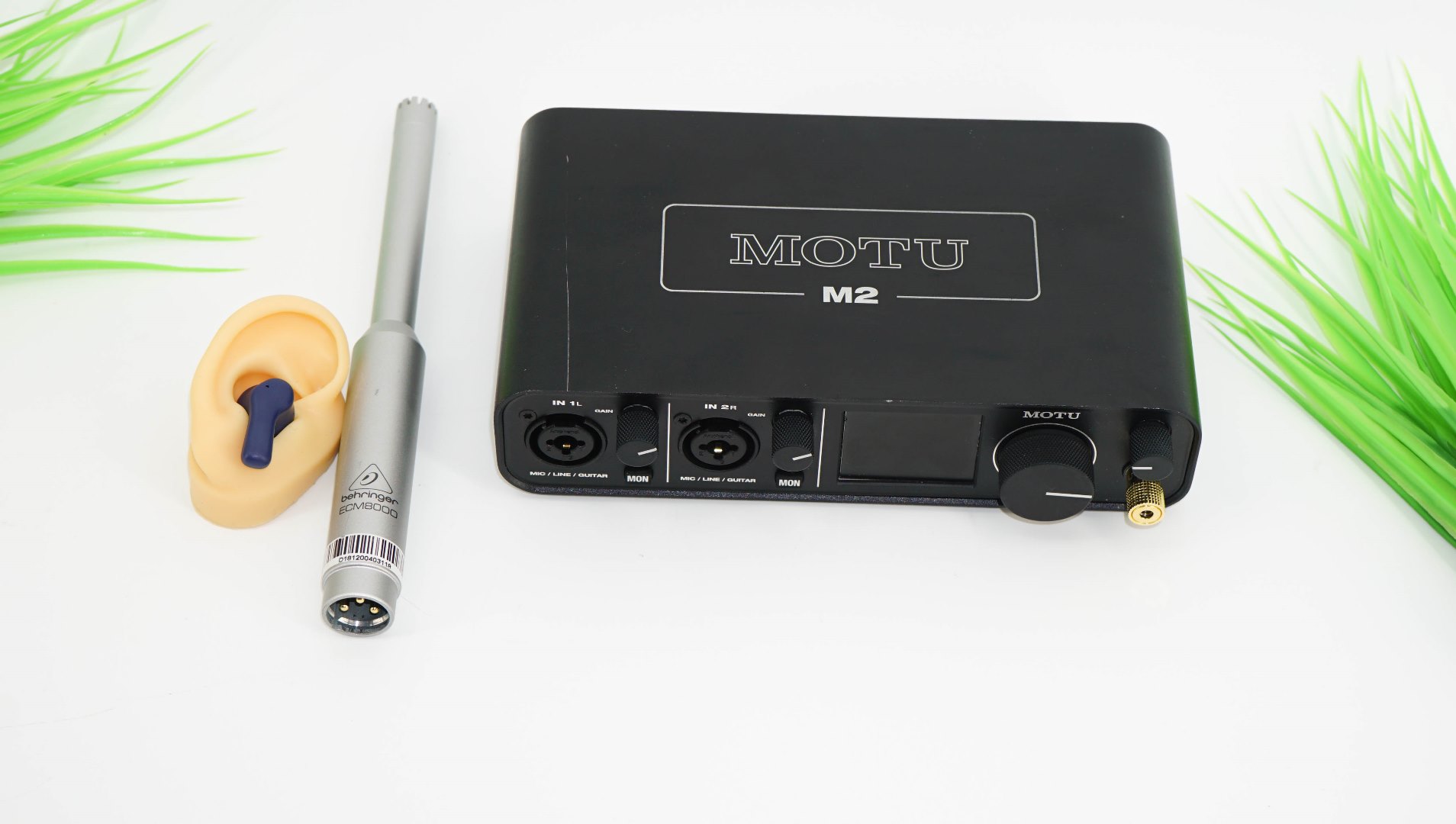

Теперь непосредственно про подключение наушников. Как и ранее, я использую специальный аудиоинтерфейс, который зарекомендовал себя при подобной работе. Качество оцифровки у MOTU M2 несколько лучше, чем у встроенной звуковой карты, так что буду использовать именно этот интерфейс и измерительный микрофон от Behringer. В стенде также будут использоваться экранированные кабели, звукоизоляционные маты, а также силиконовое «ушко».

Проверка АЧХ наушников с помощью измерительного микрофона на примере внутриканальных наушников Radiotehnika Impulse T1 - 8

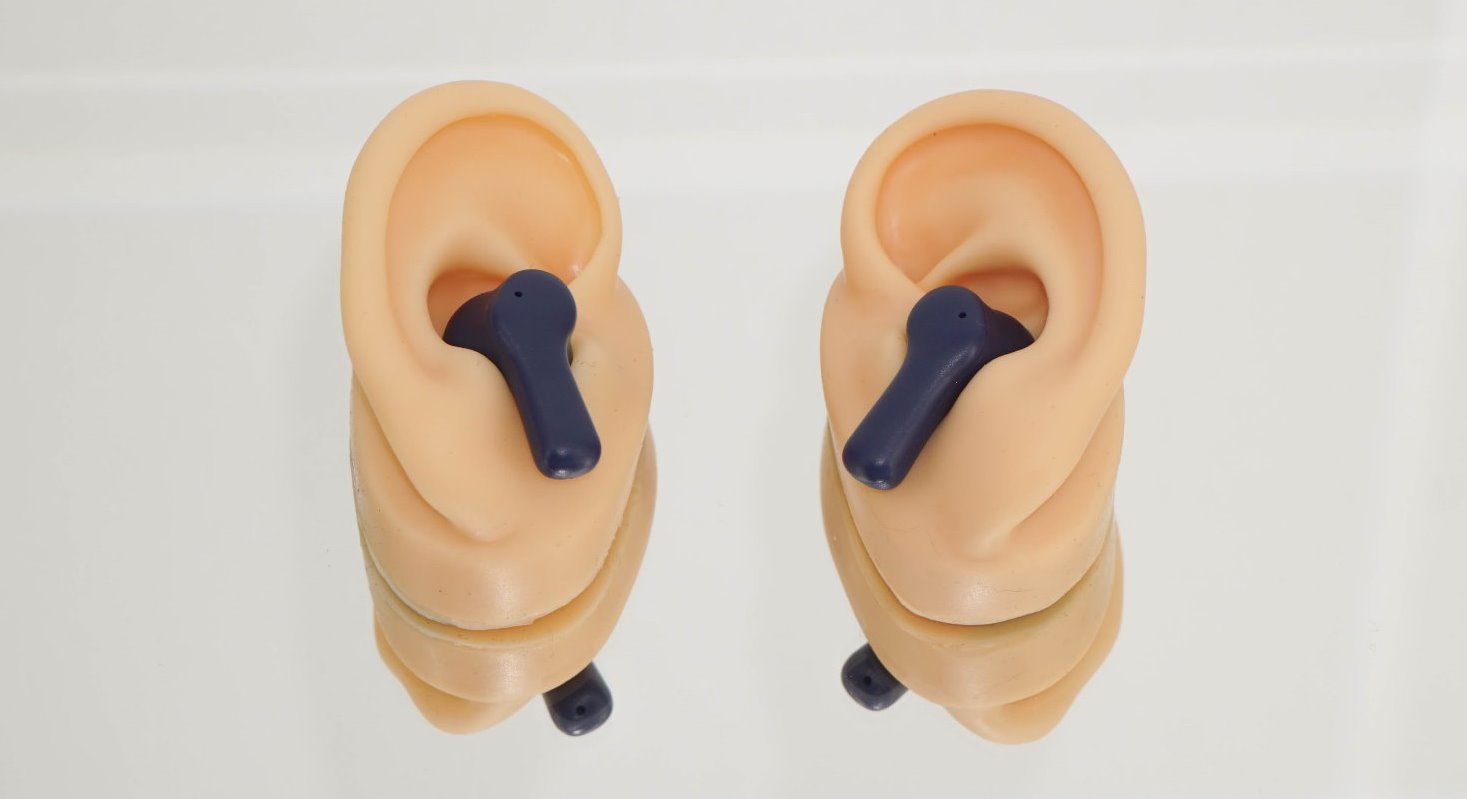

Использование подобных «ушек» является результатом обсуждения предыдущего опыта в комментариях. Форма ушного канала у подобного уха повторяет человеческое, а размеры совпадают 1:1. Материал – эластичный силикон, не вызывает резонанса на этих частотах. Да и именно с внутриканальными наушниками такой способ измерения является более корректным, чем измерение с открытой передачей звука.

Проверка АЧХ наушников с помощью измерительного микрофона на примере внутриканальных наушников Radiotehnika Impulse T1 - 9

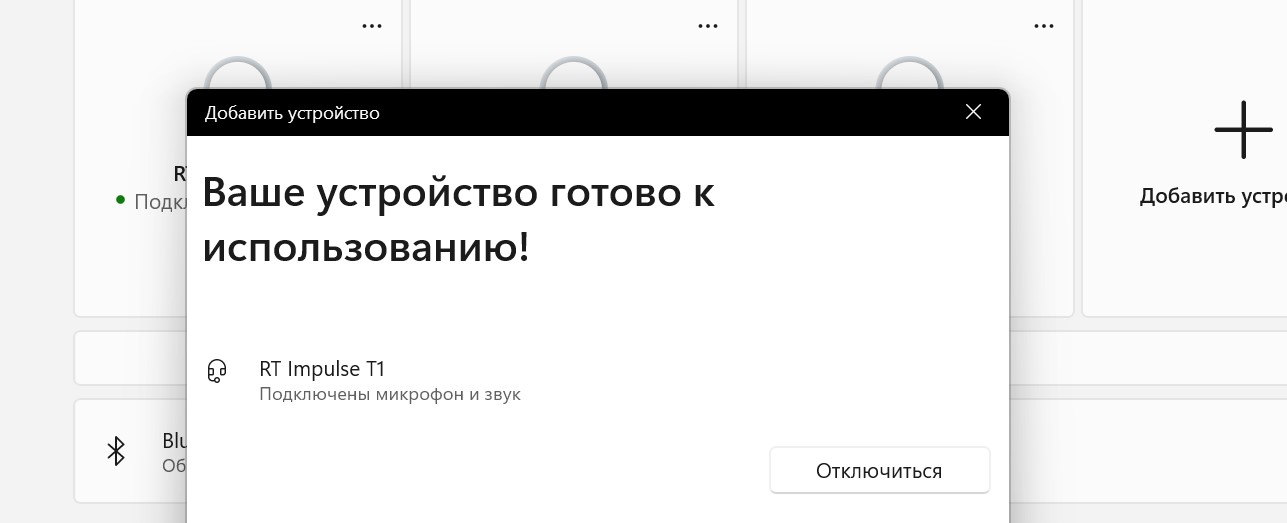

Еще одно отличие данного стенда заключается в том, что подключать источник с генератора звукового сигнала я буду не по аудиокабелю, как было с проводными наушниками, а через Bluetooth связь. В данном случае важно указать соответствующие изменения в приложении для измерения АЧХ.

Проверка АЧХ наушников с помощью измерительного микрофона на примере внутриканальных наушников Radiotehnika Impulse T1 - 10

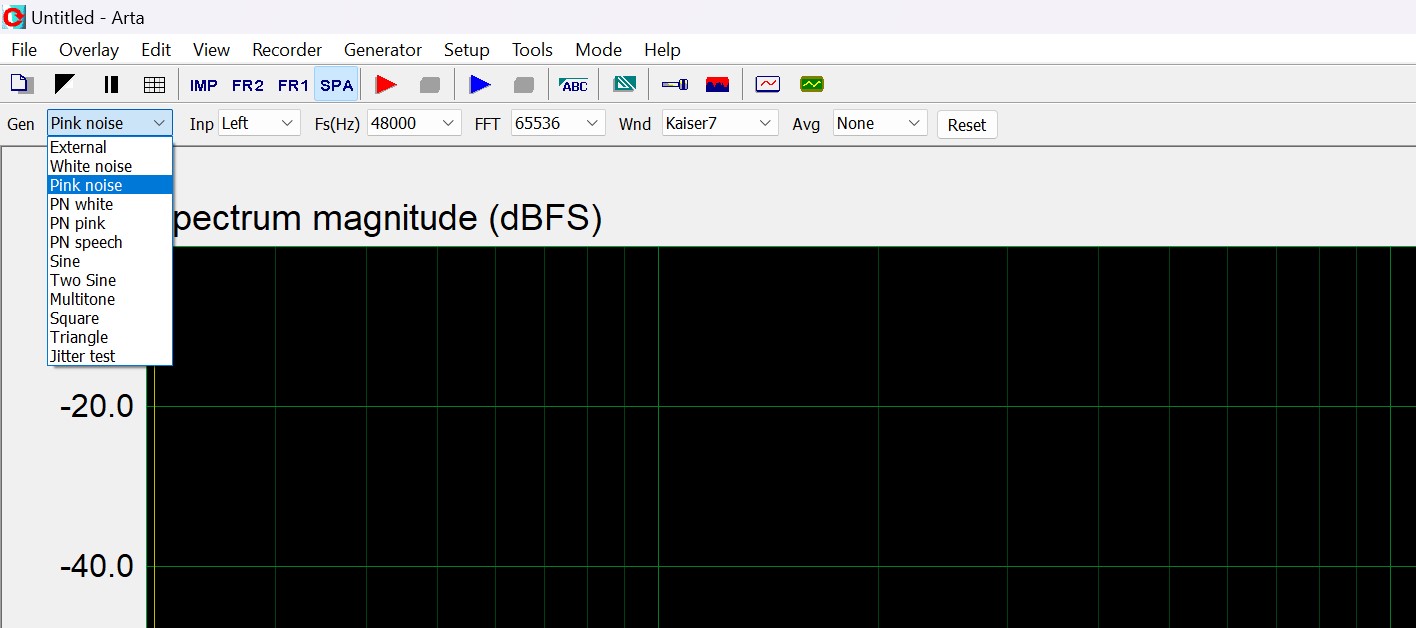

Начну с приложения ARTA Software. В качестве типа сигнала выбираю «Розовый шум». Режим измерения – SPA (Спектроанализатор).

Проверка АЧХ наушников с помощью измерительного микрофона на примере внутриканальных наушников Radiotehnika Impulse T1 - 11

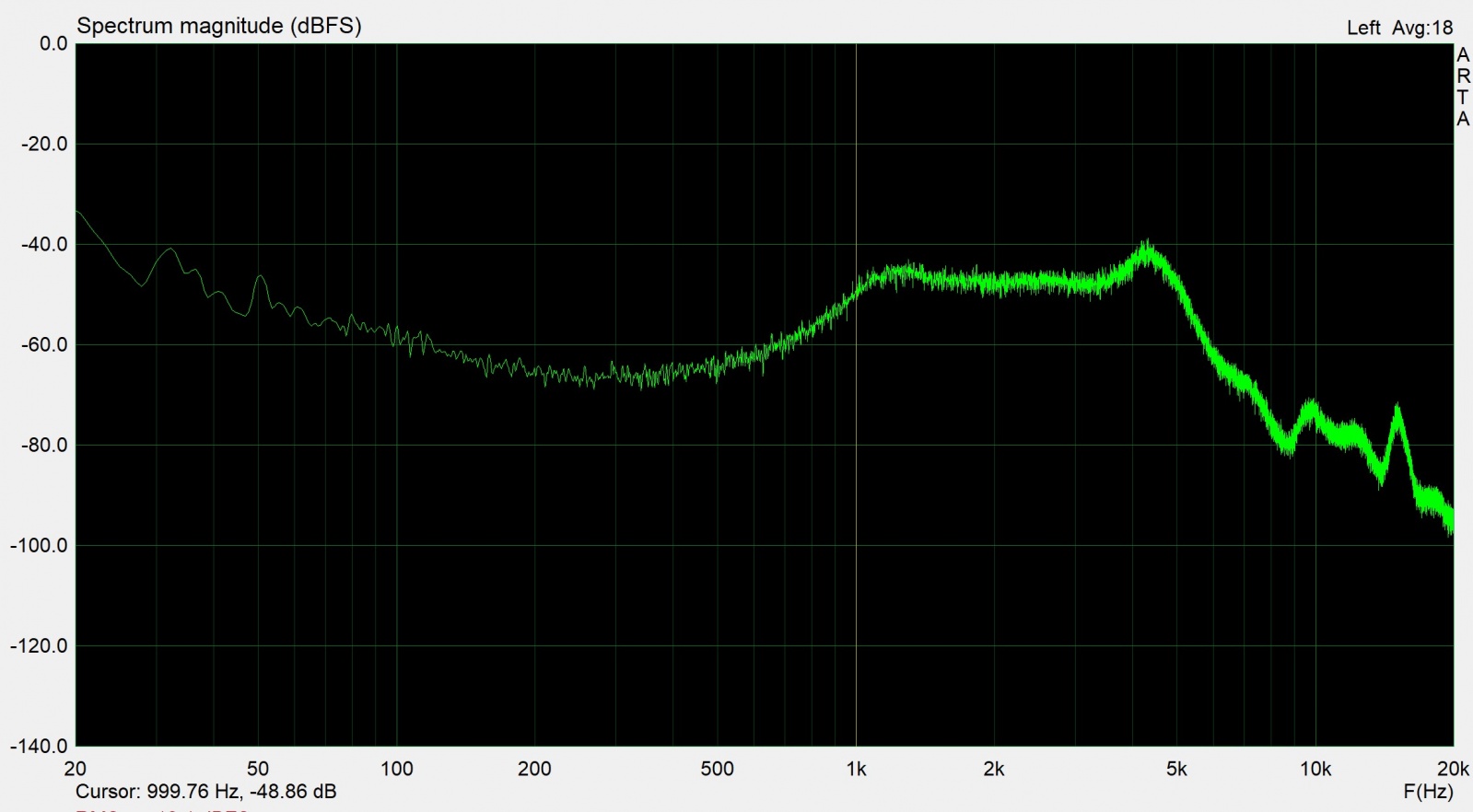

Полученный результат показывает заметный подъем в области 1-5 кГц, а также выделенные низкие частоты (басы). Можно сказать, что данные наушники дают «окрашенный» звук, то есть с некоторым выделениям по частотам, в частности, композицию будут звучать несколько «басовито». В данном случае можно сравнить с мониторными наушниками, имеющими более или менее линейную характеристику и не окрашивающие звук, не выделяющие диапазоны усилением. Как это воспринимается субъективно: по звучанию наушники Radiotehnika Impulse T1 отрабатывают почти на «пятерку», 10-мм динамики дают глубокий бас, хорошую середину и четкие высокие частоты, без явных перекосов. Синтетику и электронику отыгрывают практически отлично – для подобных наушников это вполне хороший результат.

Проверка АЧХ наушников с помощью измерительного микрофона на примере внутриканальных наушников Radiotehnika Impulse T1 - 12

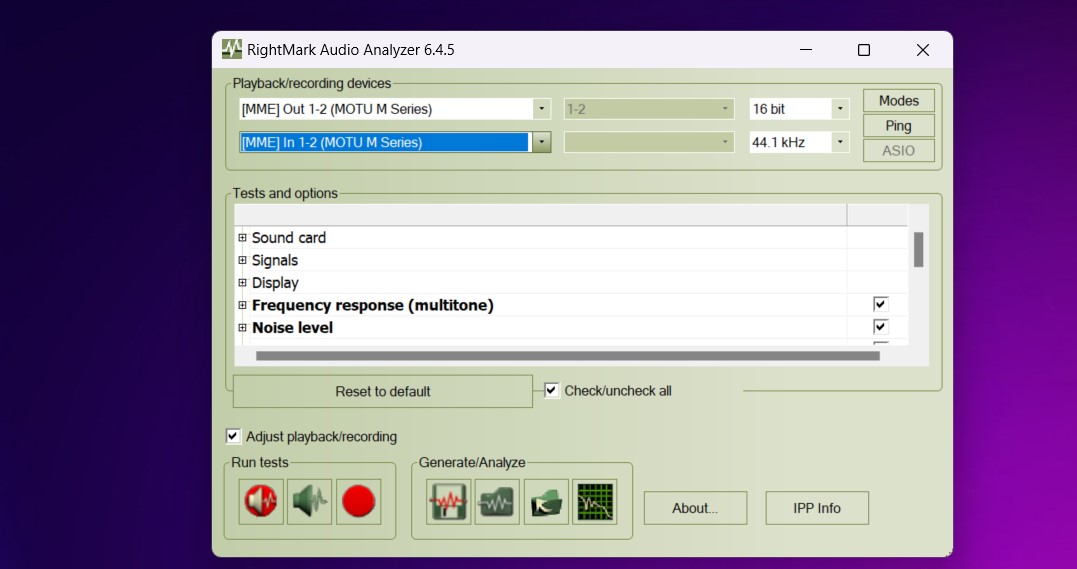

Можно сравнить полученный результат, с измерениями в другом приложении. Речь идет про RMAA. Общий принцип аналогичный – подается тестовый сигнал и записывается спектр сигнала для последующего изучения.

Проверка АЧХ наушников с помощью измерительного микрофона на примере внутриканальных наушников Radiotehnika Impulse T1 - 13

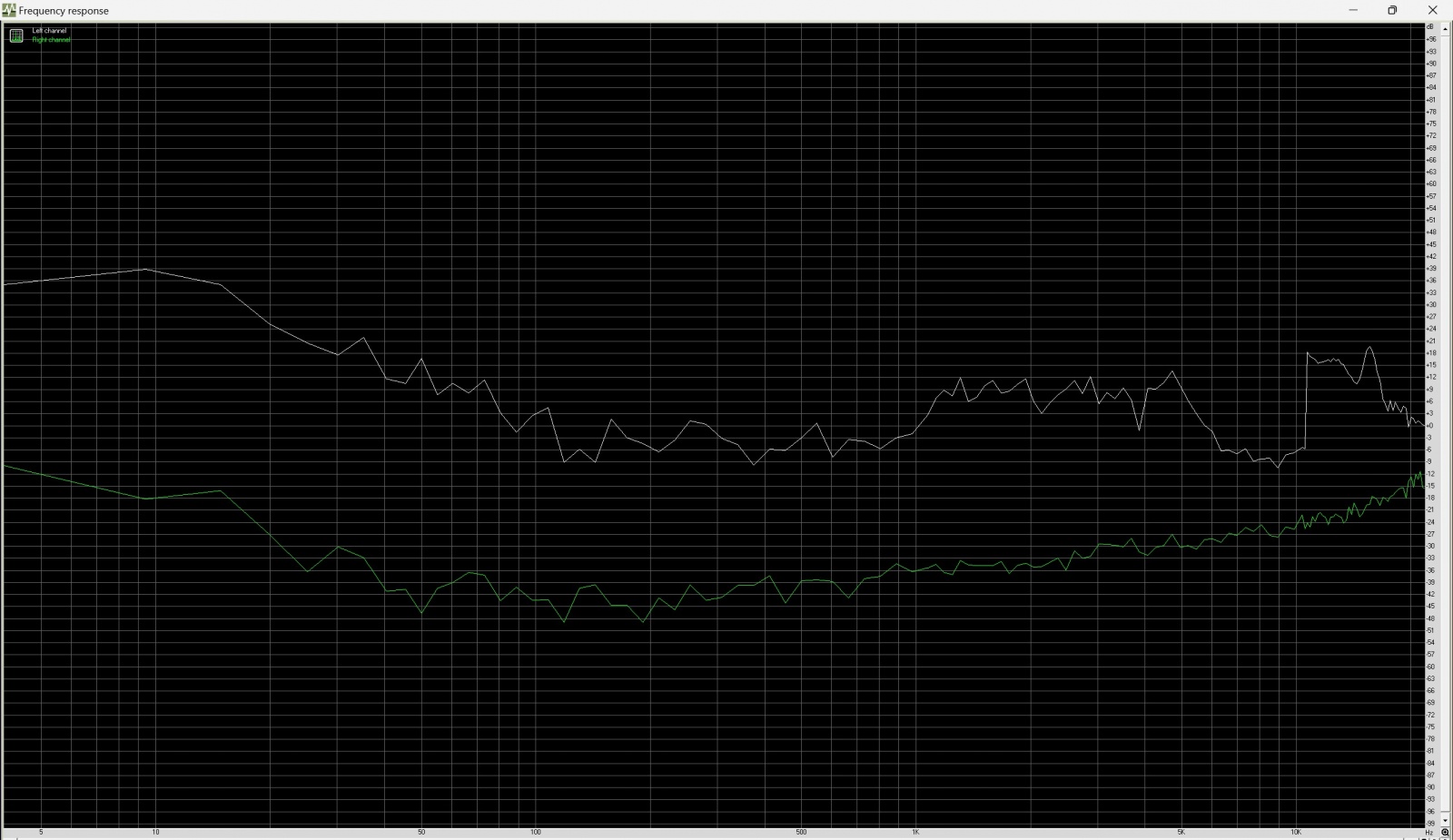

Есть определенная корреляция сигнала, особенно в части подъема низких частот. Некоторое отличие в графиках вызвано разными алгоритмами сглаживания сигнала приложениями, а также возможными отличиями тестового сигнала (в данном случае – multitone). Вывод аналогичный – басовитый окрас звука.

Проверка АЧХ наушников с помощью измерительного микрофона на примере внутриканальных наушников Radiotehnika Impulse T1 - 14

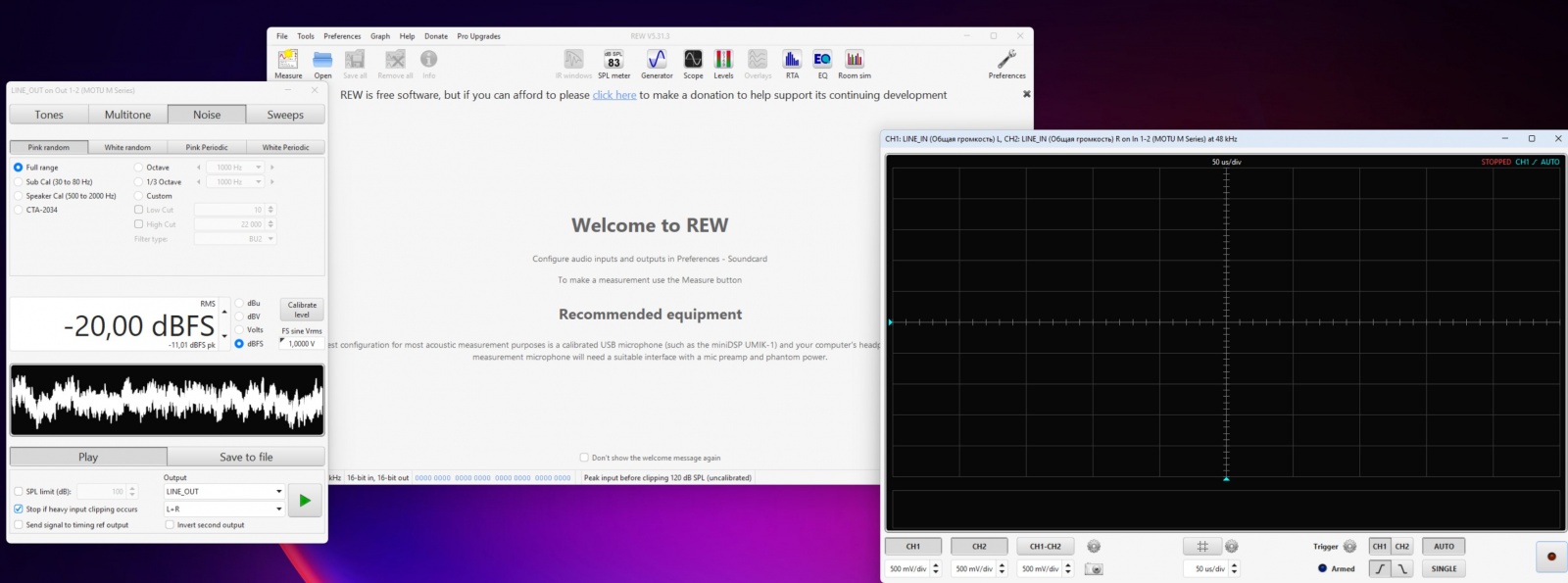

Еще одно приложение, позволяющее провести оценку АЧХ наушников. Это REW. Использую, как и в первом случае, использую «Розовый шум».

Проверка АЧХ наушников с помощью измерительного микрофона на примере внутриканальных наушников Radiotehnika Impulse T1 - 15

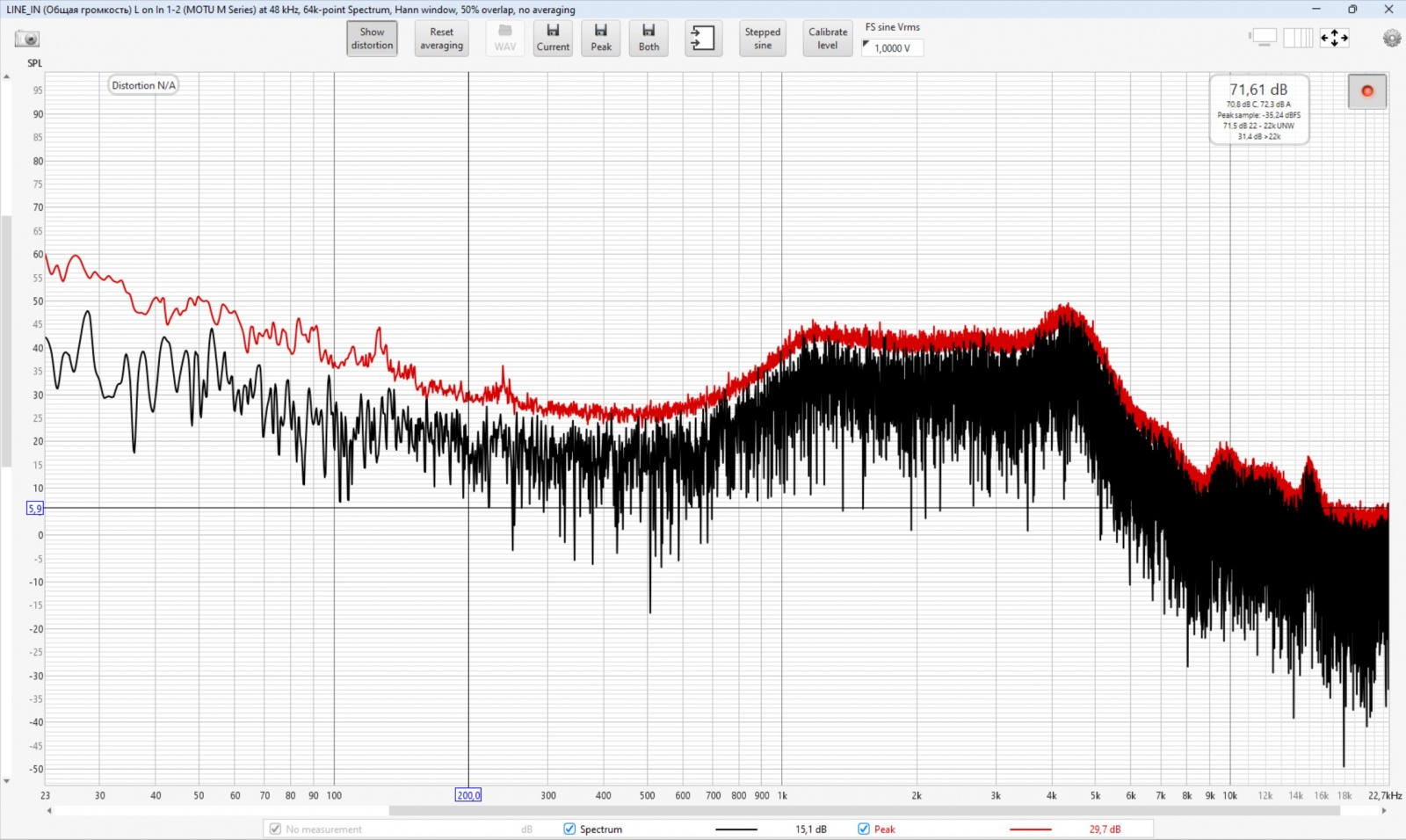

В данном случае результат повторяет измерения, сделанные с помощью приложения ARTA. Это тот же детальный звук с приподнятыми низкими частотами.

Проверка АЧХ наушников с помощью измерительного микрофона на примере внутриканальных наушников Radiotehnika Impulse T1 - 16

Делаю вывод, что методика оценки АЧХ имеет место быть, а результаты – вполне повторяемые раз от раза. Можно поиграться настройками сглаживания или предустановленными в приложениях фильтрами сигналов, но принципиальной разницы для оценки АЧХ наушников это не дает. Конкретные особенности, как линейная характеристика для мониторных наушников или, в данном случае, с приподнятыми басами для внутриканальных, данная методика измерения показывает. Стоит отметить, что звучание наушников – это в большей степени субъективная оценка, и для каждого пользователя могут быть отличия в субъективной оценке. Но именно такие графики дают возможность сравнивать различные модели наушников между собой объективно. К слову, для такого размера наушники Radiotehnika Impulse T1 звучат вполне неплохо – оставлю их в качестве референсных для сравнения моделей.

Автор: Lexus08
