Перед началом статьи обращаюсь к маленьким фотографам — запасайтесь огнетушителями.
Поехали!
В этот раз я постараюсь обойтись без аналогий глаза с фотоаппаратом и с компьютером. Почему?
С самых первых попыток изучения человеком люди искали аналогии для облегчения понимания/объяснения его работы. Для каждой эпохи были свои примеры — человек сравнивал с самым сложным устройством своего времени:
— паровые машины,
— ламповая техника,
— сегодня это компьютеры,
— в будущем…
Обратимся за материалом к учебникам по физиологии, дабы избежать ненужных заблуждений.
Глаз как оптическая система
На этом рисунке добавил пояснения для удобства.
Начнём с руководства по офтальмологии.
Суммарная преломляющая сила всей оптической проводящей системы глаза называется физической рефракцией.
Диоптрии всех оптических сред глазного яблока:
— роговица ~ 43 дптр,
— передняя камера ~ 3 дптр,
— хрусталик ~ 19-33 дптр,
— стекловидное тело ~ 6 дптр.
Необходимо понимать, что первые три среды являются собирающими свет, а стекловидное тело рассеивает его, поэтому при расчёте мы отнимаем это значение.
Сила преломления рассчитывается в диоптриях по простой формуле:
Д=Др+Дп.к+Дхр-Дст.т.= 43+3+19-6=59 дптр
Значение хрусталика в этом расчёте принято 19 дптр, так как оно соответствует его рефракции в расслабленном состоянии, когда мы смотрим в даль.
Дальше переводим диоптрии в миллиметры:
F=1/Д=1/59=0,0169 м=17 мм.
Вывод: фокусное расстояние глаза человека ~17 мм.
На этапе изучения оптических свойств глаза мы имеем значение ~17 мм.
Но, думаю, кто-то возразит — фокусное расстояние должно быть около 50мм!
Почему должно и почему некоторым так кажется? Для ответа на этот вопрос мы двинемся дальше — в зрительную кору.
Зрительная кора
Дэвид Хьюбел и Торстен Визель в своих знаменитых работах по физиологии зрения установили, что путь сетчатка->ЛКТ->первичная зрительная кора имеет топографическую организацию.
Это говорит нам о том, что порядок, в котором волокна зрительного нерва выходят из сетчатки сохраняется и в коре V1.
А визуализировать это утверждение смог Р. Тутелл. Для этого он взял макака, нашпиговал его транквилизаторами и в течение 45 минут показывал мишень с тремя радиальными кружками. Обезьян смотрел на рисунок только одним глазом. Перед всей этой затеей животному сделали инъекцию радиоактивной 2-дезоксиглюкозы.
Так как нейроны питаются исключительно глюкозой, то можно легко отследить самые активные клетки — они потребляют больше всего сахара.
После этого первичную зрительную кору макаки растянули, заморозили и проявили радиоактивные метки.

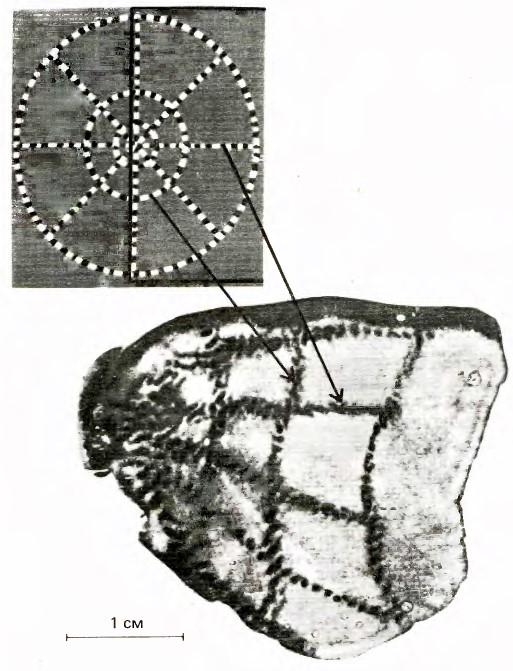

Результат на рисунке ниже.
Самый маленький кружок в центре мишени на топографической проекции в коре занимает площадь совсем немного меньше, чем площадь внешнего круга. У человека этот эффект ещё более выражен — центральная часть поля зрения проецируется на бОльшие площади в коре.

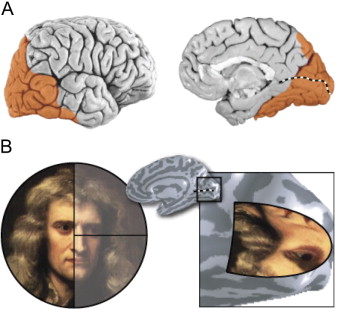

Для облегчения понимания был создан такой рисунок:
Здесь прекрасно видно, как увеличивается изображение с центра сетчатки.
Сделаю ударение на том, что это не оптическое, а феноменальное увеличение.
Подведём итог:
— фокусное расстояние ~17 мм,
— охват поля зрения одного глаза по горизонтали 140 – 160˚,
— изображение с центральной части сетчатки создаёт в коре ощущение(феномен) увеличенной картинки, хотя оптически проекция равномерная.
Литература:
В.В.Вит «Строение зрительной системы человека» 2003 г.
Е.А.Егоров «Офтальмология» 2010 г.
С.А.Рухлова «Основы офтальмологии» 2006 г.
Новохатский А.Г. «Клиническая периметрия», 1973 г.
Дэвид Хьюбел — «Глаз, , зрение»
Стивен Палмер — «От фотонов к феноменологии»
Баарс Б., Гейдж Н. — «Мозг, познание, разум»
Джон Николлс, А. Мартин, Б. Валлас, П. Фукс — «От нейрона к мозгу»
Майкл Газзанига — «Кто за главного?»
Ссылки:
https://www.sciencedirect.com/science/article/pii/S089662730700774X
https://www.ncbi.nlm.nih.gov/books/NBK10944/
https://www.ncbi.nlm.nih.gov/pmc/articles/PMC5446894/
