Этот пост выходит в качестве дополнения к циклу «Тернистый путь развития синтезаторов». Резонансные комментарии читателей к предыдущем материале серии, навели на мысль о создании этой статьи. Затрагивая синтезаторы 80-х, мы не справедливо обошли стороной советский инструмент «Поливокс», который сыграл заметную роль в современной культуре. Инструмент, выпускавшийся в СССР 1990-го года, через 15 лет после прекращения производства становится культовым, а в минувшем году было заявлено о начале производства новой версии синтезатора.
![Сага о поливоксе: полёт советского Феникса из 80-х к «светлому» будущему в DOOM - 1 Сага о поливоксе: полёт советского Феникса из 80-х к «светлому» будущему в DOOM - 1](https://www.pvsm.ru/images/2017/01/24/saga-o-polivokse-polyot-sovetskogo-feniksa-iz-80-h-k-svetlomu-budushemu-v-DOOM.jpg)
Поливокс, созданный инженером Владимиром Кузьминым, нельзя назвать мировым прорывом или инновацией для 1982 года, когда он был запущен в серию. Конечно, если брать в расчет уникальное, агрессивное звучание инструмента. Однако именно это устройство в силу обстоятельств является самым известным и заметным в современной музыке, продуктом советской электромузыкальной индустрии. Именно этот не слишком замысловатый, монофонический синтезатор стал источником возможностей не только для своих современников, но для многих именитых современных музыкантов, в частности для таких групп как Franz Ferdinand, Rammstein, Goldfrapp, а также создателя саундтрека к новому DOOM, Мика Гордона.
Муки рождения легенды
Поливокс был разработан советским инженером Владимиром Кузьминым, в то время, когда эра аналоговых инструментов этого типа подходила к концу. Уже изобретён FM-синтез и совсем скоро свет увидит первый цифровой сэмплер. При этом, в технически отстающем союзе, действительно массово производятся лишь существенно уступающие западным устройствам аналоговые синтезаторы, которые по своим возможностям, как правило, уступают большинству западных образцов.
![Сага о поливоксе: полёт советского Феникса из 80-х к «светлому» будущему в DOOM - 2 Сага о поливоксе: полёт советского Феникса из 80-х к «светлому» будущему в DOOM - 2](https://www.pvsm.ru/images/2017/01/24/saga-o-polivokse-polyot-sovetskogo-feniksa-iz-80-h-k-svetlomu-budushemu-v-DOOM-2.jpg)
Кузьмин к началу работы над синтезатором «Поливокс» уже имеет опыт разработки электромузыкальных инструментов, и в качестве эталона, по его собственному признанию, выделяет инструменты Моога, качественные, компактные и не дорогие.

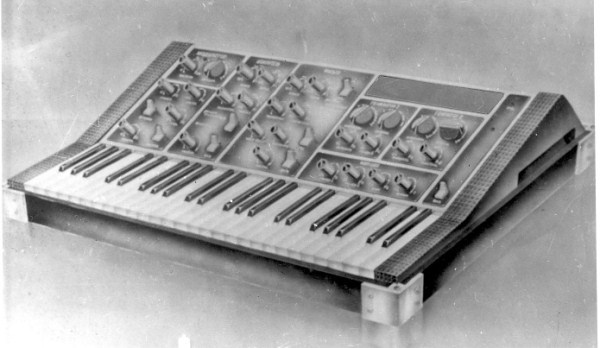

В 1980-м над инструментом начинает работать группа из четырёх человек: ведущего инженера – Владимира Кузьмина, его жены, дизайнера — Олимпиады Кузьминой, ведущего конструктора — Юрия Феофила и Игоря Федосеева. Как признаёт сам создатель инструмента, он не пытался воплотить в разработке что-то принципиально новое, лишь хотел создать инструмент, не уступающий существовавшим тогда аналогам. Итогом сплоченной работы команды Кузьмина становится появление монофонического, двухгенераторного, четырёхоктавного синтезатора, который окажется самым «живучим» и известным советским инструментом такого типа.
![Сага о поливоксе: полёт советского Феникса из 80-х к «светлому» будущему в DOOM - 3 Сага о поливоксе: полёт советского Феникса из 80-х к «светлому» будущему в DOOM - 3](https://www.pvsm.ru/images/2017/01/24/saga-o-polivokse-polyot-sovetskogo-feniksa-iz-80-h-k-svetlomu-budushemu-v-DOOM-3.jpg)
В процессе разработки возникали многочисленные сложности, связанные с технологическими недостатками производства предприятия «Вектор» и Качканарского радиозавода «Форманта», а также в утверждении многочисленными инстанциями огромной кучи проектных документов. В рассказе автора о создании устройства есть множество упоминаний об этом, приведенные ниже фрагменты статьи красноречиво повествуют об этих сложностях:
«…, например, вся электроника синтезаторов располагалась обычно на одной общей печатной плате большого размера, какие на нашем предприятии изготовить было нельзя»
![Сага о поливоксе: полёт советского Феникса из 80-х к «светлому» будущему в DOOM - 4 Сага о поливоксе: полёт советского Феникса из 80-х к «светлому» будущему в DOOM - 4](https://www.pvsm.ru/images/2017/01/24/saga-o-polivokse-polyot-sovetskogo-feniksa-iz-80-h-k-svetlomu-budushemu-v-DOOM-4.jpg)

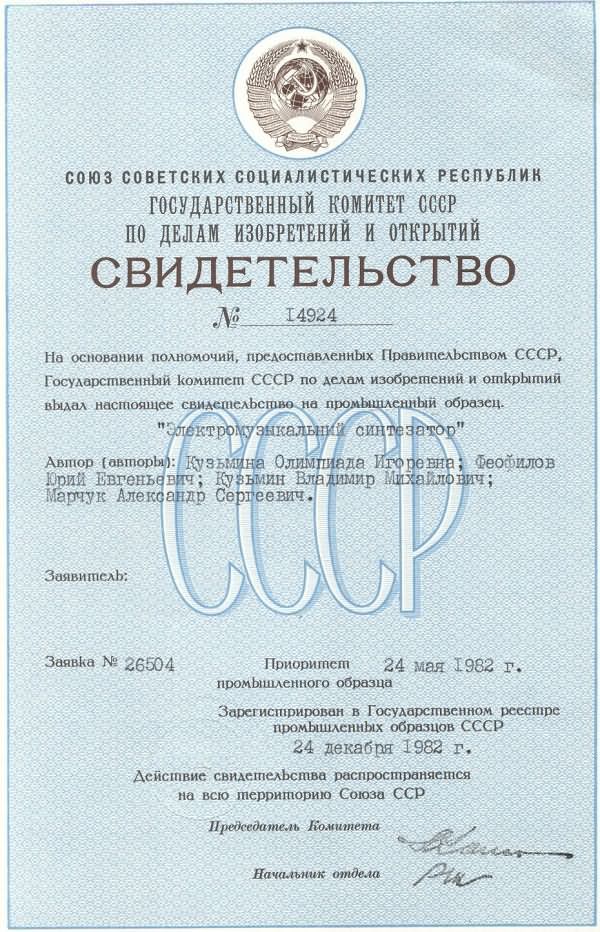

«В то время планового хозяйства новое изделие появлялось с очень большими трудностями, можно сказать, в муках. Сначала нужно было добиться, чтобы оно попало в министерские планы НИОКР. Одно это предусматривало согласование во многих инстанциях, в том числе в министерстве торговли – а вдруг изделие никому не нужно и его торговля брать не будет? Потом нужно было открыть тему, провести исследования, создать эскизную и рабочую документацию, сделать и испытать опытные образцы, утвердить документацию в куче инстанций (головной институт, профильное министерство, НИИ технической эстетики, министерство бытового обслуживания, министерство торговли, министерство связи и еще куча всяких инстанций), после этого получить разрешение на опытную серию, опять ее испытать, сделать доработку документации по результатам испытаний и, наконец, получить разрешение на серийное производство.»
Существенный вклад в появление поливокса сделал инженер, радиолюбитель, а по совместительству звукооператор ансамбля «Поющие гитары», Юрий Запалов. Который, после знакомства с Кузьминым, благодаря усилиям последнего, заключил трудовое соглашение с НПО «Вектор» и стал разрабатывать схемотехнику нового устройства.
![Сага о поливоксе: полёт советского Феникса из 80-х к «светлому» будущему в DOOM - 5 Сага о поливоксе: полёт советского Феникса из 80-х к «светлому» будущему в DOOM - 5](https://www.pvsm.ru/images/2017/01/24/saga-o-polivokse-polyot-sovetskogo-feniksa-iz-80-h-k-svetlomu-budushemu-v-DOOM-5.jpg)
Для советской разработки периода застоя «Поливокс» был разработан в кротчайшие сроки. От появления прототипа до серийного выпуска устройства прошло всего два года. При этом можно уверенно говорить о том, что «Поливокс» стал лучшим советским синтезатором этого периода. По утверждениям создателя устройства с 1982 по 1990, когда синтезатор был снят с производства, радиозаводом «Форманта» было выпущено около 29 000 инструментов.
Оригинальный фильтр как источник агрессии
Среди достоинств поливокса современные музыканты выделяют агрессивное звучание инструмента. Это звучание получается в результате генерирования искажений при работе фильтра. Искажения, в свою очередь, вносятся операционным усилителем, и считались недостатком, побочным эффектом до того, как именитые музыканты не сочли эту особенность уникальным преимуществом. Схема и конструкция фильтра поливокса, в принципе, заслуживает отдельного упоминания. Саму проблему выбора компонентов автор описывает следующим образом:
«И в зарубежных синтезаторах такие фильтры уже применялись. Вот только спроектированы они были на одном особом операционном усилителе, легендарном CA3080 – источнике тока, управляемом напряжением. У нас, к сожалению, его аналогов не выпускалось, был только один операционный усилитель К140УД12, током потребления которого можно было управлять по напряжению.»

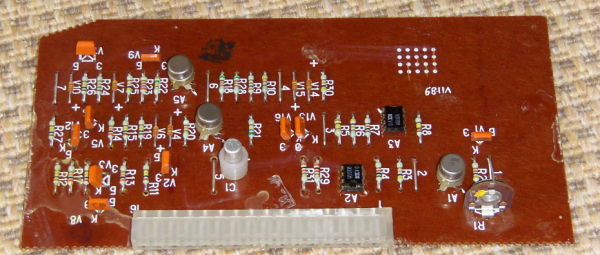

Оригинальное схемотехническое решение этого модуля синтезатора не предполагало применения конденсаторов, что было почти не возможным, с учетом используемых разработчиком компонентов. Решение проблемы нашлось неожиданно, при более глубоком изучении операционного усилителя. Выяснилось, что частота среза АЧХ операционного усилителя без обратной связи меняется пропорционально току управления. При этом:
«… в фильтре переменных состояния именно такое включение микросхем, с разомкнутой обратной связью, то есть это готовый интегратор, да еще с токовым управлением.»
Получалось, что для упрощённой схемы «с получением 2-х, а не 3-х форм (АЧХ, ФНЧ и ПФ) требовалось две микросхемы, два конденсатора и несколько резисторов, а при использовании УД12, конденсаторы вообще не нужны.
![Сага о поливоксе: полёт советского Феникса из 80-х к «светлому» будущему в DOOM - 6 Сага о поливоксе: полёт советского Феникса из 80-х к «светлому» будущему в DOOM - 6](https://www.pvsm.ru/images/2017/01/24/saga-o-polivokse-polyot-sovetskogo-feniksa-iz-80-h-k-svetlomu-budushemu-v-DOOM-6.jpg)
Именно этот фильтр и особенности операционного усилителя стали причиной искажений и жесткого, как в последствии выяснится, фирменного звука, особенно в низкочастотном диапазоне. Именно за этот звук поливокса так полюбился рок-музыкантам и экспериментаторам, именно благодаря ему синтезатор внезапно стал популярным через 10 лет после того, как его сняли с производства.
![Сага о поливоксе: полёт советского Феникса из 80-х к «светлому» будущему в DOOM - 7 Сага о поливоксе: полёт советского Феникса из 80-х к «светлому» будущему в DOOM - 7](https://www.pvsm.ru/images/2017/01/24/saga-o-polivokse-polyot-sovetskogo-feniksa-iz-80-h-k-svetlomu-budushemu-v-DOOM-7.jpg)
В последствии одной из западных компаний был создан клон легендарного фильтра, который выпускается под оригинальным названием «Поливокс». Устройство продается с пометкой производителя о том, что это «officially authorized» классический советский аналоговый фильтр, на основе операционного усилителя КР140УД8, спроектированный в сотрудничестве с Кузьминым.
Советский Limited Edition
Известно, что после начала серийного производства поливоксов, в 1982-м году на Качканарском радиозаводе «Форманта», произошел курьёз. Одна из сотрудниц цеха покраски по ошибке нанесла на ручки регуляторов нескольких десятков синтезаторов краску с флюоресцирующей добавкой.
![Сага о поливоксе: полёт советского Феникса из 80-х к «светлому» будущему в DOOM - 8 Сага о поливоксе: полёт советского Феникса из 80-х к «светлому» будущему в DOOM - 8](https://www.pvsm.ru/images/2017/01/24/saga-o-polivokse-polyot-sovetskogo-feniksa-iz-80-h-k-svetlomu-budushemu-v-DOOM-8.jpg)
Перекрашивать не стали, и интересный бонус достался некоторому количеству первых владельцев. Сколько именно синтезаторов прошло такую обработку неизвестно, но по утверждениям Кузьмина их было несколько десятков.
Феномен «Поливокса»: реинкарнация — всё новое, хорошо забытое…
Очень многие западные и отечественные музыканты заново открыли для себя поливокс. Интерес к синтезатору возник тогда, когда его оценили музыканты Rammstein и Franz Ferdinand. Вокалист шотландского коллектива в интервью русскому Rolling Stone заявил буквально следующее:
«О да, это обалденная штука! На пластинке «Tonight» мы немного увлеклись диско, и нам просто необходимо было подобрать адекватный звук клавишных. «Поливокс» куда интереснее «муга», «хэммонда» и прочих синтезаторов — мы буквально дрались за право взять на нем пару нот.»
(Орфография RS сохранена)
![Сага о поливоксе: полёт советского Феникса из 80-х к «светлому» будущему в DOOM - 9 Сага о поливоксе: полёт советского Феникса из 80-х к «светлому» будущему в DOOM - 9](https://www.pvsm.ru/images/2017/01/24/saga-o-polivokse-polyot-sovetskogo-feniksa-iz-80-h-k-svetlomu-budushemu-v-DOOM-9.png)
Клавишник Rammstein Кристиан Лоренц (Christian «Flake» Lorenz) также в восторге от советского синтезатора и не редко экспериментирует с винтажным инструментом.
![Сага о поливоксе: полёт советского Феникса из 80-х к «светлому» будущему в DOOM - 10 Сага о поливоксе: полёт советского Феникса из 80-х к «светлому» будущему в DOOM - 10](https://www.pvsm.ru/images/2017/01/24/saga-o-polivokse-polyot-sovetskogo-feniksa-iz-80-h-k-svetlomu-budushemu-v-DOOM-10.jpg)
Кроме того, он даже принял участие в рекламной фотосессии для нового поливокса.
![Сага о поливоксе: полёт советского Феникса из 80-х к «светлому» будущему в DOOM - 11 Сага о поливоксе: полёт советского Феникса из 80-х к «светлому» будущему в DOOM - 11](https://www.pvsm.ru/images/2017/01/24/saga-o-polivokse-polyot-sovetskogo-feniksa-iz-80-h-k-svetlomu-budushemu-v-DOOM-11.jpg)
Неожиданный всплеск популярности поливокса отмечался в прошлом году, когда синтезатор особо отметил создатель саундтрека в игре DOOM, Мик Гордон. В своём видеоподкасте «Doom behind the music» о создании саундтрека к игре, Гордон не единожды раз вспоминает легендарный инструмент и демонстрирует его возможности.
![Сага о поливоксе: полёт советского Феникса из 80-х к «светлому» будущему в DOOM - 12 Сага о поливоксе: полёт советского Феникса из 80-х к «светлому» будущему в DOOM - 12](https://www.pvsm.ru/images/2017/01/24/saga-o-polivokse-polyot-sovetskogo-feniksa-iz-80-h-k-svetlomu-budushemu-v-DOOM-12.jpg)

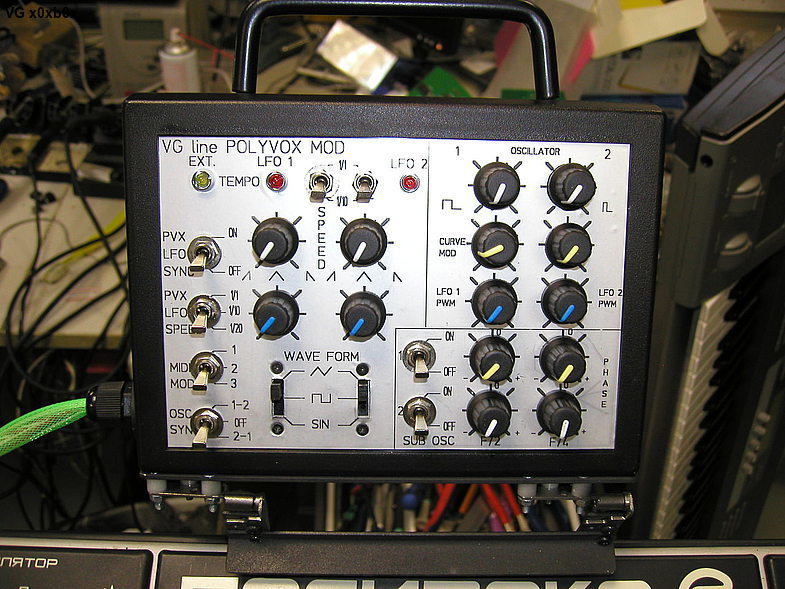

Интересно, что на протяжении всех 2000-х различные производители и просто энтузиасты, регулярно копируют фильтр, а также другие модули поливокса. Было создано не мало цифровых эмуляторов устройства, однако многие считают, что такие эмуляции не слишком достоверно передают звук инструмента.
![Сага о поливоксе: полёт советского Феникса из 80-х к «светлому» будущему в DOOM - 13 Сага о поливоксе: полёт советского Феникса из 80-х к «светлому» будущему в DOOM - 13](https://www.pvsm.ru/images/2017/01/24/saga-o-polivokse-polyot-sovetskogo-feniksa-iz-80-h-k-svetlomu-budushemu-v-DOOM-13.jpg)

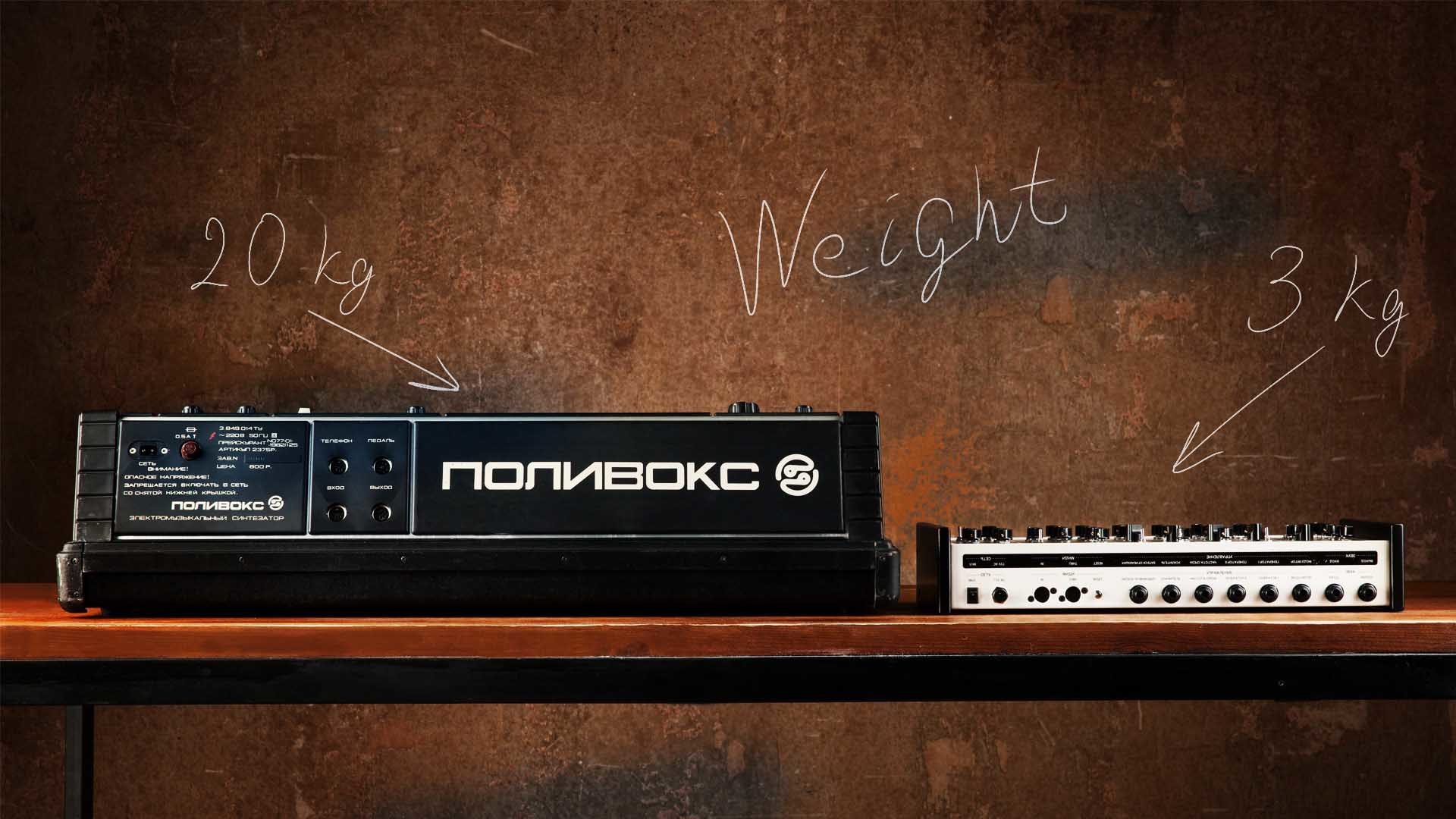

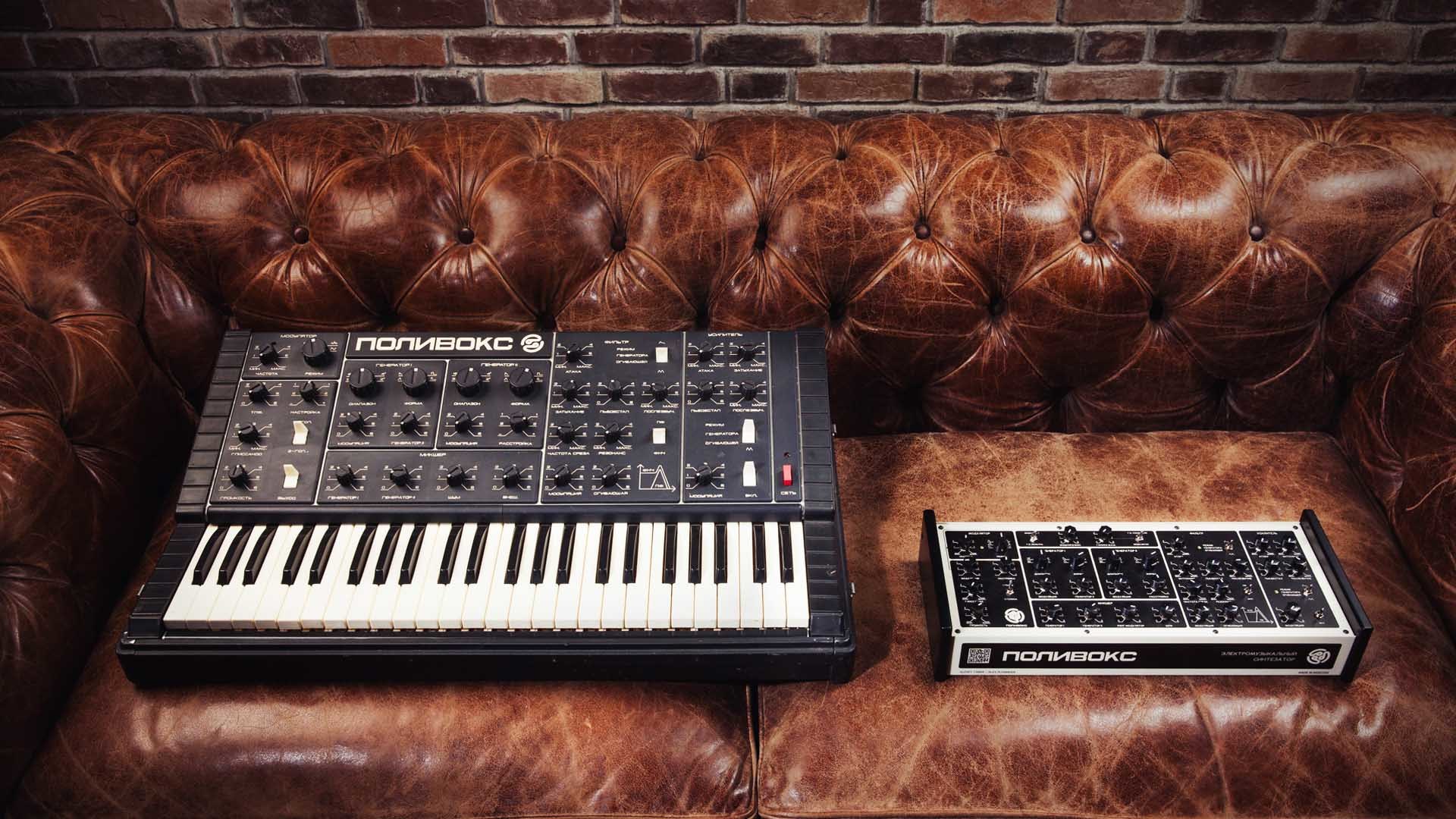

Интерес породил коммерческую инициативу, и вот, новый поливокс спроектирован и продается. Устройство версии 2.0 лишилось клавиатуры, стало значительно легче (3 кг, вместо 20-ти у предка), а главное приобрело возможность интегрироваться через ряд современных интерфейсов.
![Сага о поливоксе: полёт советского Феникса из 80-х к «светлому» будущему в DOOM - 14 Сага о поливоксе: полёт советского Феникса из 80-х к «светлому» будущему в DOOM - 14](https://www.pvsm.ru/images/2017/01/24/saga-o-polivokse-polyot-sovetskogo-feniksa-iz-80-h-k-svetlomu-budushemu-v-DOOM-14.jpg)
![Сага о поливоксе: полёт советского Феникса из 80-х к «светлому» будущему в DOOM - 15 Сага о поливоксе: полёт советского Феникса из 80-х к «светлому» будущему в DOOM - 15](https://www.pvsm.ru/images/2017/01/24/saga-o-polivokse-polyot-sovetskogo-feniksa-iz-80-h-k-svetlomu-budushemu-v-DOOM-15.jpg)

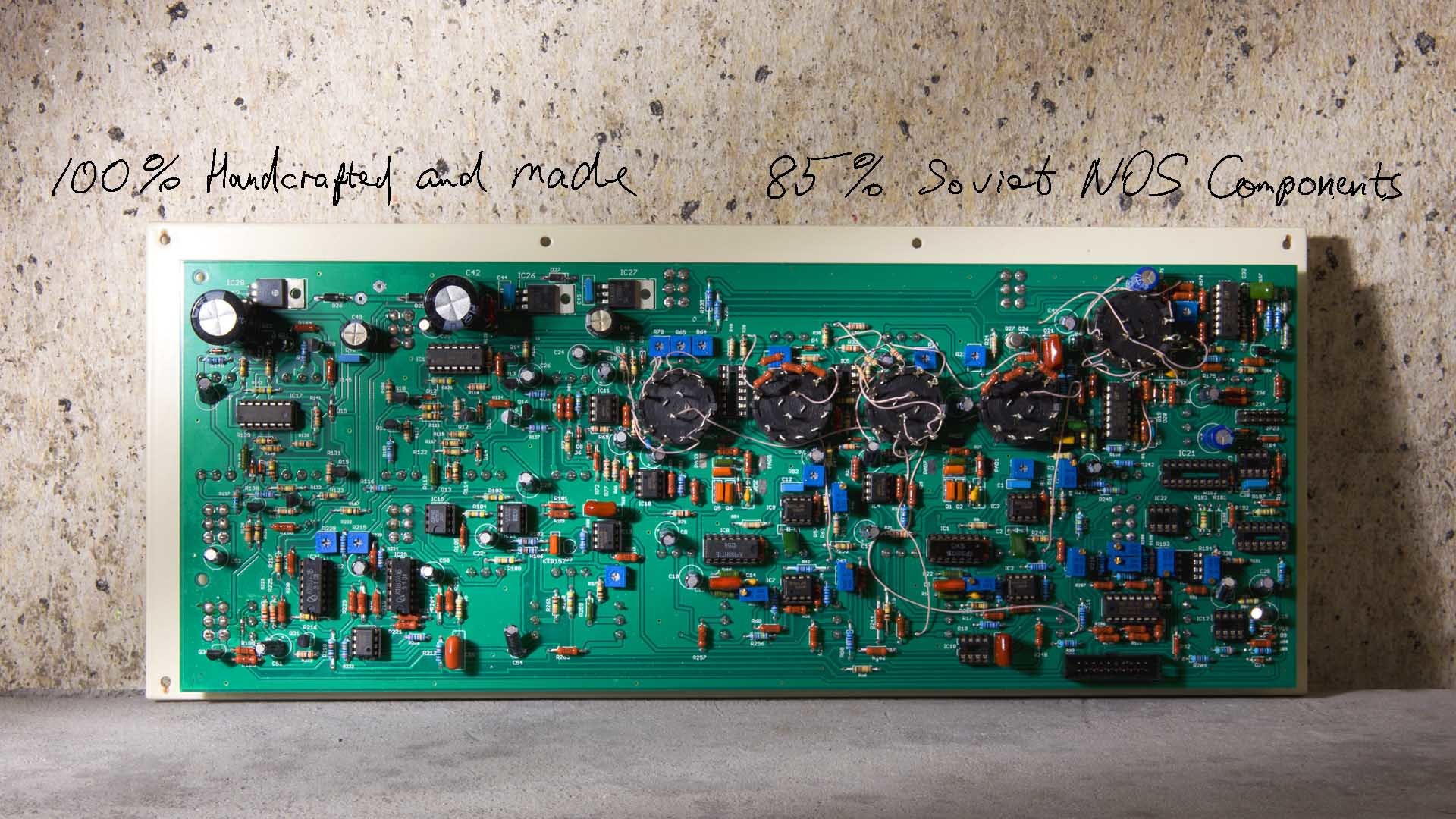

Более того производители использовали 85 % советских или идентичных им компонентов, для сохранения аутентичности устройства.
![Сага о поливоксе: полёт советского Феникса из 80-х к «светлому» будущему в DOOM - 16 Сага о поливоксе: полёт советского Феникса из 80-х к «светлому» будущему в DOOM - 16](https://www.pvsm.ru/images/2017/01/24/saga-o-polivokse-polyot-sovetskogo-feniksa-iz-80-h-k-svetlomu-budushemu-v-DOOM-16.jpg)
![Сага о поливоксе: полёт советского Феникса из 80-х к «светлому» будущему в DOOM - 17 Сага о поливоксе: полёт советского Феникса из 80-х к «светлому» будущему в DOOM - 17](https://www.pvsm.ru/images/2017/01/24/saga-o-polivokse-polyot-sovetskogo-feniksa-iz-80-h-k-svetlomu-budushemu-v-DOOM-17.jpg)

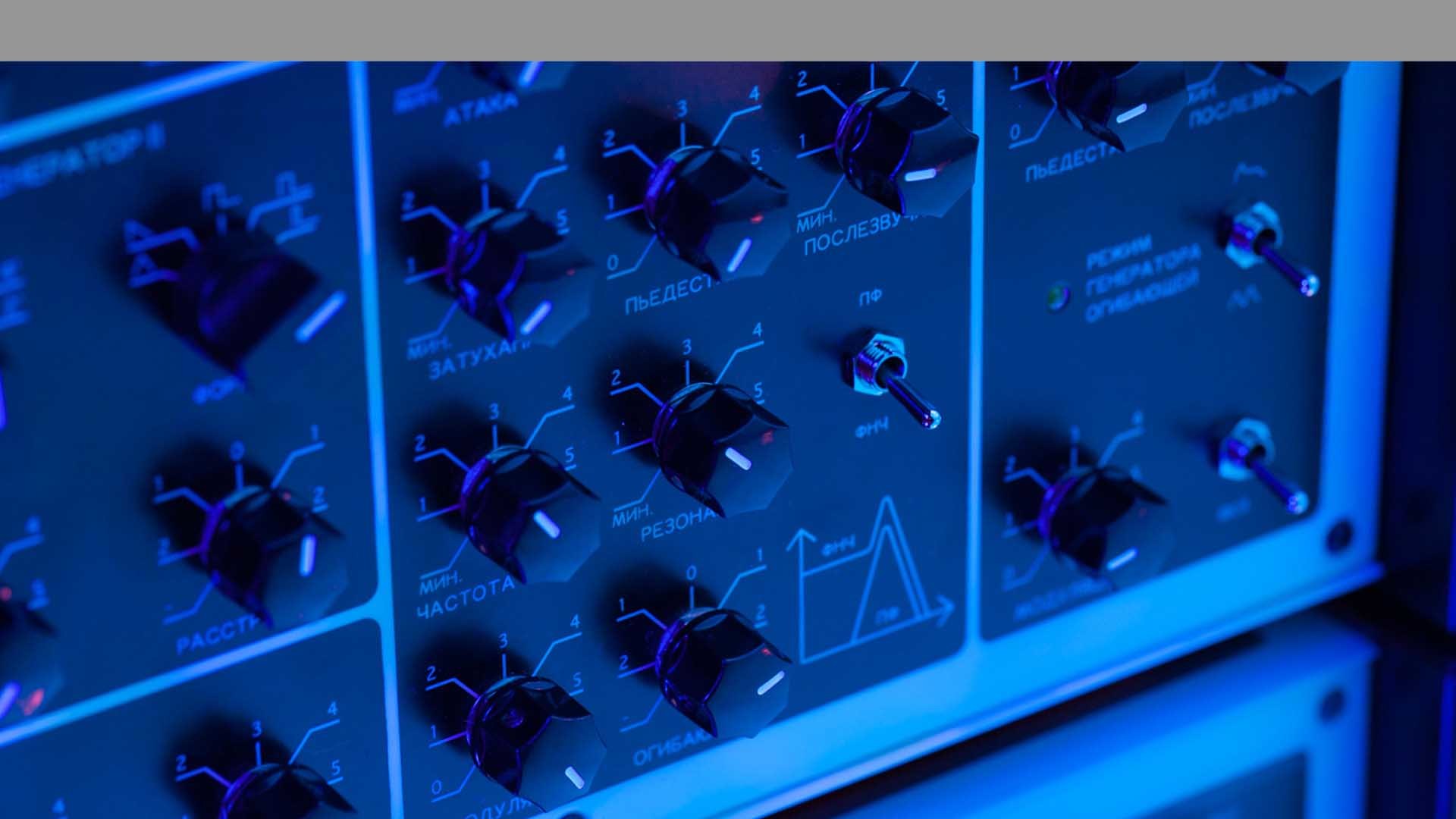

Не менее интересным является то, что англоязычных пользователей специально переведены термины, которыми обозначены ручки регуляторов и тумблеры.
![Сага о поливоксе: полёт советского Феникса из 80-х к «светлому» будущему в DOOM - 18 Сага о поливоксе: полёт советского Феникса из 80-х к «светлому» будущему в DOOM - 18](https://www.pvsm.ru/images/2017/01/24/saga-o-polivokse-polyot-sovetskogo-feniksa-iz-80-h-k-svetlomu-budushemu-v-DOOM-18.jpg)

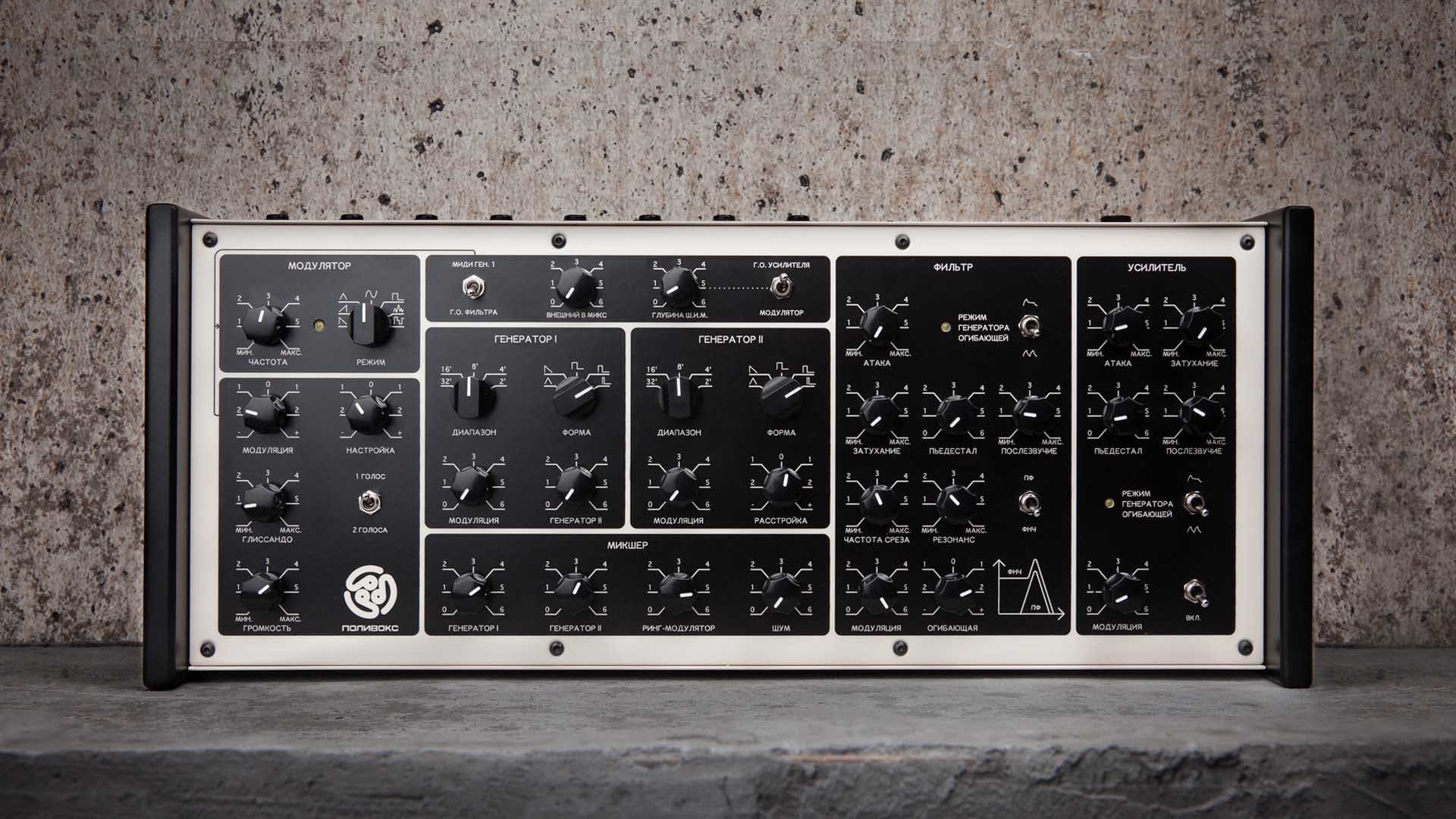

Дизайнеры нового устройства постарались сохранить стилистику Олимпиады Кузьминой.
![Сага о поливоксе: полёт советского Феникса из 80-х к «светлому» будущему в DOOM - 19 Сага о поливоксе: полёт советского Феникса из 80-х к «светлому» будущему в DOOM - 19](https://www.pvsm.ru/images/2017/01/24/saga-o-polivokse-polyot-sovetskogo-feniksa-iz-80-h-k-svetlomu-budushemu-v-DOOM-19.jpg)
На протяжении нескольких лет на форумах кипят споры о достоинствах и недостатках поливокса. Точку в подобных спорах ставят опубликованные Кузьминым письма:
«My dear Vladimir,
I have known about it for many years and had only seen pictures, The agency who brought me to Russia this last time located a man who had Polivoks and he very kindly brought to the concert for me… It sounds so unusual because of the crystal technology… Any instrument that makes it’s “own sounds” is special.
Thank you Sir,
Your Rick Wakeman»«Hello, Vladimir!
I have heard your Polivoks, but I have never seen one. I’m happy to hear that your instrument is popular again…
Congatulations!
Bob Moog»
Итог
Безусловно, кроме пресловутого фильтра и дизайна, в поливоксе не было ничего принципиально нового. Поливокс не революция и даже не маленький бунт. При этом следует отдать должное устройству и его создателю — этот инструмент оставил значимый след в истории современной музыки, как средство для создания широкой палитры уникальных звуков, глубокой проработки атмосферных эффектов, качественных и интересных аранжировок. Синтезатор прожил несколько жизней, первую в советских ВИА, вторую в студиях одиозных музыкальных экспериментаторов и создателей мрачных динамичных саундтреков, третью он начинает сейчас, какой она будет – покажет время.
Автор: Pult.ru
