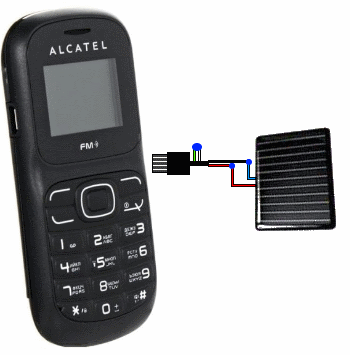

Солнечная батарея в телефон своими руками

Производители телефонов почему-то не хотят выпускать нормальные самозаряжающиеся гаджеты. На картинке выше телефон Samsung E1107. По заявлению производителя, в идеальных условиях он может полностью зарядится от солнца за 55 часов. Но в Москве нет таких идеальных условий.

Есть более эффективные солнечные батареи и телефоны с более низким потреблением. К примеру, с черно-белым маленьким экраном Alcatel ot-117. Созрело у меня желание самому попробовать сделать солнечную панель для телефона и разместить на задней стороне, на крышке от аккумулятора.

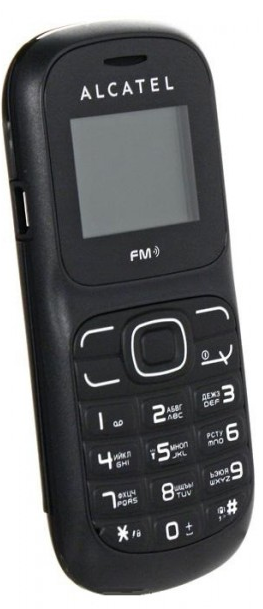

У меня есть старый добрый друг Alcatel ot-117:

Солнечная батарея в телефон своими руками

Найти солнечную панель по разумной цене с нормальным КПД оказалось в Москве нереально. Купил китайскую зарядку.

Солнечная батарея в телефон своими руками

Данную зарядку купил исходя из характеристик. Производитель обещал полную зарядку за 14-16 часов под солнцем встроенного аккумулятора на 500 mAh, т.е. как в моем телефоне. Меня это вполне устраивало, так как телефон разряжается за 4 дня и мощности солнечной панели, даже с учетом не идеальных условий, должно хватить, чтобы телефон не нужно было заряжать от стандартной зарядки вообще. А все это чудо на алиэкспрессе стоит 150р. Дешевле, чем покупать солнечную панель отдельно в наших магазинах. И более того, данная солнечная панель достаточно эффективна.

И так эксперимент

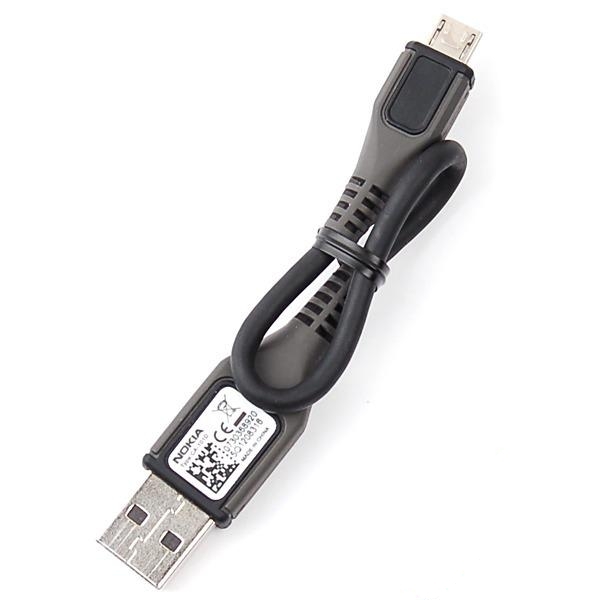

Пришлось разрезать microusb кабель NOKIA:

Солнечная батарея в телефон своими руками

Получили microusb с одной стороны, а 4 провода с другой:

Солнечная батарея в телефон своими руками

Солнечную батарею нужно соединять красным проводом с красным (плюс с плюсом), а второй провод солнечной батареи (у меня синий) со знаком (-) с черным проводом. Также чтобы пошла зарядка нужно замкнуть белый и зеленый провод. Схема проводов:

Солнечная батарея в телефон своими руками

Получили данный образец для экспериментов:

Солнечная батарея в телефон своими руками

Оказалось, что телефон заряжается от нее, лежа на моем офисном столе в солнечную погоду за 2 рабочих дня, а в облачную — за 3 рабочих дня. Работаю я с 8 утра до 5 вечера. Окна офиса выходят на восток. Эксперимент считаю удачным. Остается только все спаять под корпусом напрямую к microusb разъему и разместить в крышке от аккумуляторного отсека. Каких-то дополнений в виде диодов и других радиодеталей не требуется, так как саморазряда при подключении к microusb разъему телефона нет, а телефон заряжается естественным путем. Процесс зарядки отображается на экране телефона. Удивительно, как все легко получается.

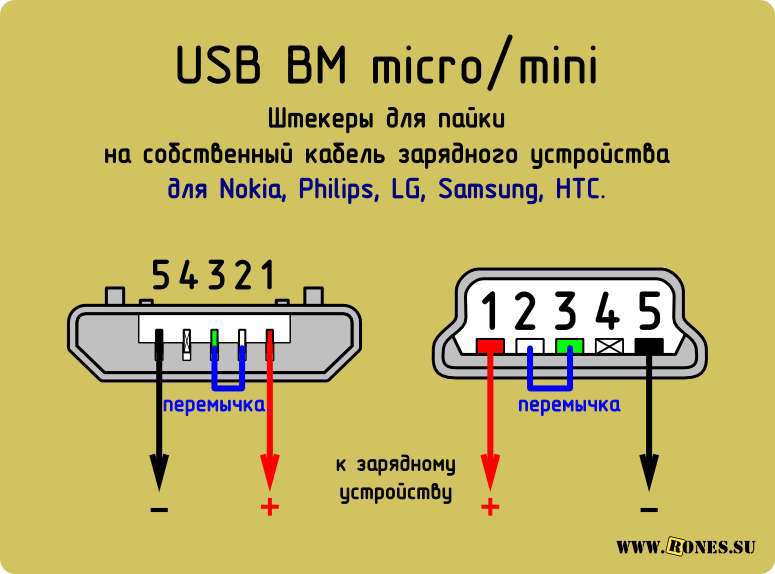

В помощь выкладываю рисунок распиновки microusb:

Солнечная батарея в телефон своими руками

Автор: LeoRed
