На днях у меня, наконец, нашлось время собрать один из самых любимых энтузиастами средневолновых радиоприёмников. Это супергетеродин с хорошей чувствительностью и избирательностью, для работы которого достаточно двух пальчиковых батареек, благодаря весьма удачной микросхеме LA1600, разработанной и производимой Sanyo.
Эта компания, создавшая немало прекрасных микросхем, вышла из Matsushita Electric, известной нам благодаря брендам Panasonic, Technics и National.
Сегодня я расскажу захватывающую историю этой замечательной корпорации. А также о том, почему микроэлектроника марки Sanyo исчезла с рынка, начиная со второй половины 2000-х годов.
Словосочетание «Sanyo» (三洋) буквально переводится с японского как «три запада», что означает «три моря». Нетрудно догадаться, что компания с таким названием создавалась как ориентированная на максимально широкие продажи по всему миру.
Для послевоенной Японии такая нацеленность не была редкостью, и многие японские компании преуспели настолько, что спустя всего-навсего десятилетие получилось «японское чудо».
Бог менеджмента
Родоначальником великого семейства влиятельных компаний и брендов с мировым именем стал Коносукэ Мацусита. Он родился 27 ноября 1894 года и был третьим сыном преуспевающего мелкого землевладельца.
Коносукэ не исполнилось и пяти лет, когда его отец Масакусу Мацусита обанкротился на рисовой бирже. Семье пришлось переехать в город. Масакусу попробовал открыть лавку традиционных сандалий гэта, но бизнес не был успешным, и его вскоре пришлось закрыть.
Завистливые коллеги и некомпетентное начальство
Начиная с девяти лет, Коносукэ пришлось работать подмастерьем в магазине переносных печей хибати, а затем в магазине велосипедов.
Японская традиционная печь хибати на угле. Википедия
В обязанности мальчика на побегушках входило буквально бегать за сигаретами для покупателей, и предприимчивый Коносукэ быстро сообразил, что выгоднее купить целую пачку, содержащую десять штук. Такая фасовка тогда была самой распространённой в Японии.
Коносукэ Мацусита и госпожа Годай, жена владельца Магазина велосипедов Годай. 1904-1905 гг. Википедия
При таких мелкооптовых закупках бегать приходится в десять раз меньше, появляется дополнительный заработок, а клиент магазина быстрее получает желаемое (в случае, если ему хотелось именно получить табачное изделие, а не заставить мальчика прислуживать).
Ускоренный сервис понравился покупателям, но не другим подмастерьям. Управляющий магазина запретил Коносукэ практиковать его нововведение, и далее пришлось бегать как все, по-старинке, без дополнительного «нетрудового» дохода.
Вместо того, чтобы обидеться на коллег-ябедников, Коносукэ уже тогда начал задумываться о необходимости некоего корпоративного духа, в рамках которого коллеги не столько конкурируют между собой, сколько развивают общее дело, где вклад каждого воспринимается с уважением и обогащает всех остальных.
Впоследствии Коносукэ напишет об этом несколько книг, которые станут бестселлерами, откроет Институт для обучения служащих и удостоится звания японского «Бога менеджмента». К нему будут приезжать Индира Ганди и Роберт Кеннеди и Анастас Микоян. А продукция Panasonic войдёт в жизнь, наверное, каждого без исключения человека.
Памятник Коносукэ Мацусита перед зданием музея его имени. Г. Кадома, префектура Осака, остров Хонсю. Википедия
С 1909 по 1917 годы Коносукэ трудился в сфере электрификации, пройдя путь от помощника электромонтёра до инспектора по электроустановкам и посвятив свободное время изобретательской деятельности.
Что можно сделать на две месячных зарплаты?
Работодатель не оценил перспектив разработок Коносукэ. В возрасте 22 года он уволился со своей довольно высокой должности, и 15 июня 1917 года основал собственную компанию со стартовым капиталом 100 йен, что равнялось заработной плате квалифицированного инженера за два месяца.
Это был великий год в истории японского бизнеса. За месяц до Matsushita Electric было основано акционерное общество «Самолёты Накадзима», впоследствии ставшее автомобилестроительной копорацией Subaru.
Месяцем позже открылась компания Nikon, которая сначала производила не фотоаппараты, а бинокли, микроскопы и линзы для очков. Впрочем, компания Mitsubishi, в холдинг которой впоследствии вольётся Nikon, была индустриальным гигантом уже тогда.
И наконец, 7 декабря 1917 года произошло слияние восьми семейных компаний, производивших соевый соус, в Noda Shoyu Co. Наверное, это название ничего вам не говорит.
Поэтому через 46 лет после основания корпорацию переименовали в честь самого известного и любимого из вошедших в неё брендов, и она стала называться Kikkoman Shoyu Co., Ltd.
Да, это производитель всеми любимого соевого соуса, всемирно известного ещё до слияния компаний. Впервые бренд «Kikkoman» зарегистрирован в Калифорнии (США) в 1879 году. Лично мне нравится вариант соуса с пониженным содержанием соли в бутылках с зелёной крышкой.
Что можно сделать из перегоревшей лампочки?
Новаторские изобретения Коносукэ Мацусита относились к сфере устройств распределения электроэнергии внутри помещений. Это были разнообразные переходники-разветвители, ламповые патроны с выключателем и проставки между лампой и патроном, к которым можно было подключить один или два сетевых кабеля.

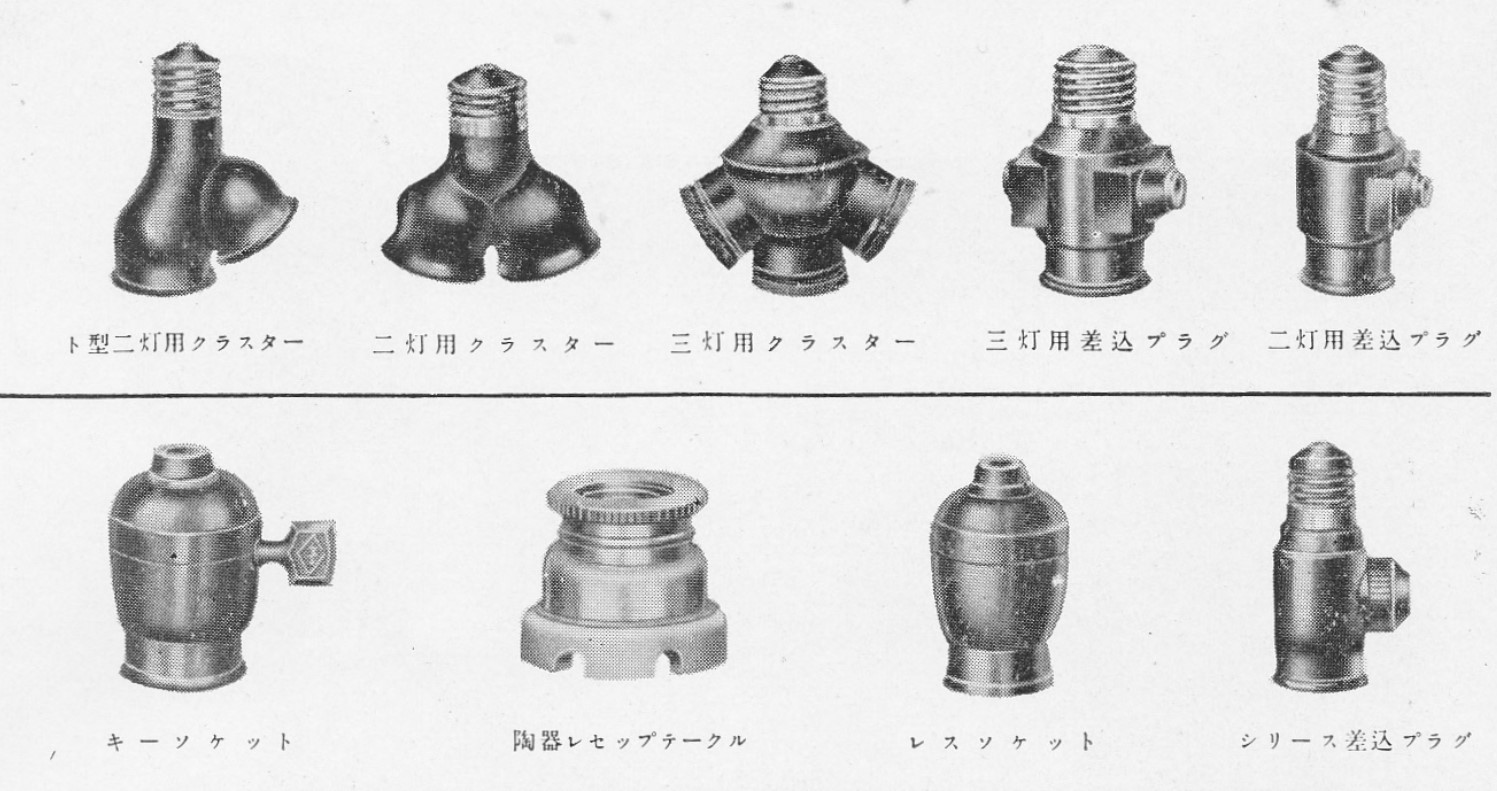

Фрагмент каталога продукции Matsushita Electric 1929 года. Википедия
Как в Канаде 1920-х, так и в Японии 1910-х годов электрификация жилых домов предполагала использование электричества только для освещения в качестве прекрасной альтернативы керосину, китовому жиру, пчелиному воску, газу и прочим дедовским вариантам, дорогим, огнеопасным и отнюдь не способствующим здоровьесберегающей атмосфере в помещении.
Реклама безбатарейного радио Роджерса, 1925 год. Canadian National Exhibition in Toronto
Понятие штепсельной вилки отсутствовало как класс. При заключении абонентского договора в японское жилище протягивали один двухжильный провод без электросчётчика, подвешивали один плафон с лампочкой накаливания и взимали фиксированную ежемесячную оплату.

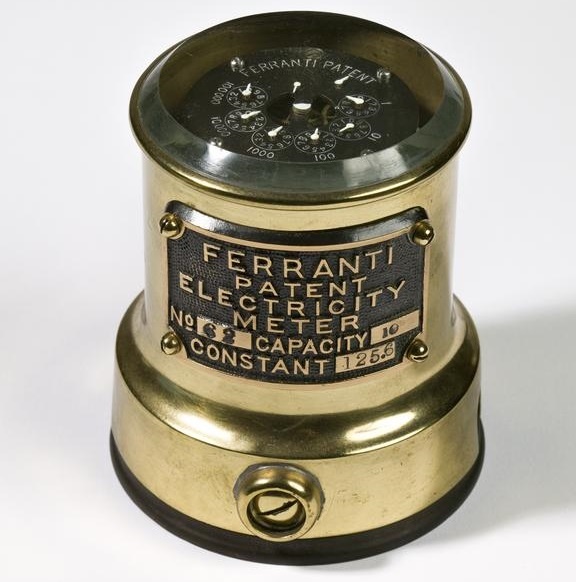

Электросчётчик постоянного тока Себастьяна Ферранти на основе ртутного мотора. The Board of Trustees of the Science Museum. Экспонат № Y1996.10.235
То, что от электросети можно питать не только однорожковую потолочную люстру, но и настольную лампу, утюг, плитку, обогреватель, вентилятор и так далее, Коносукэ понял раньше многих других. Выжить и начать производство на первых порах ему помогло разумное экономичное решение — использовать в своих переходниках цоколи от перегоревших лампочек.

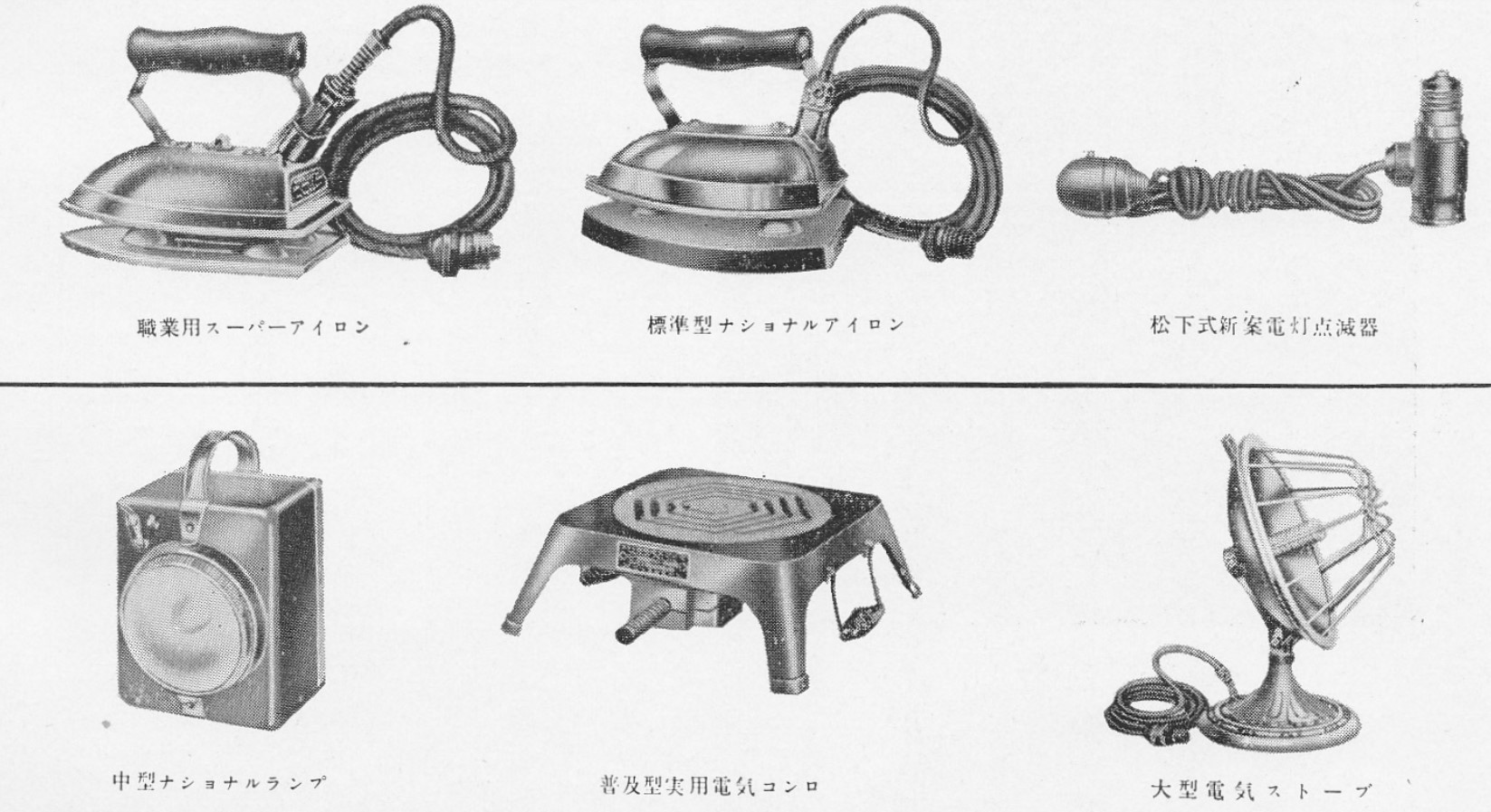

Фрагмент каталога продукции Matsushita Electric 1929 года. Википедия
В 1923 году Коносукэ изобрёл малогабаритные электрические фонарики с продолжительностью автономной работы от химических источников тока в несколько десятков часов, против единиц часов у конкурентов.
В том числе была разработана велосипедная фара, заменившая архаичный ацетиленовый вариант, заправлявшийся водой и карбидом кальция. Детский опыт работы в велосипедном магазине не прошёл даром.

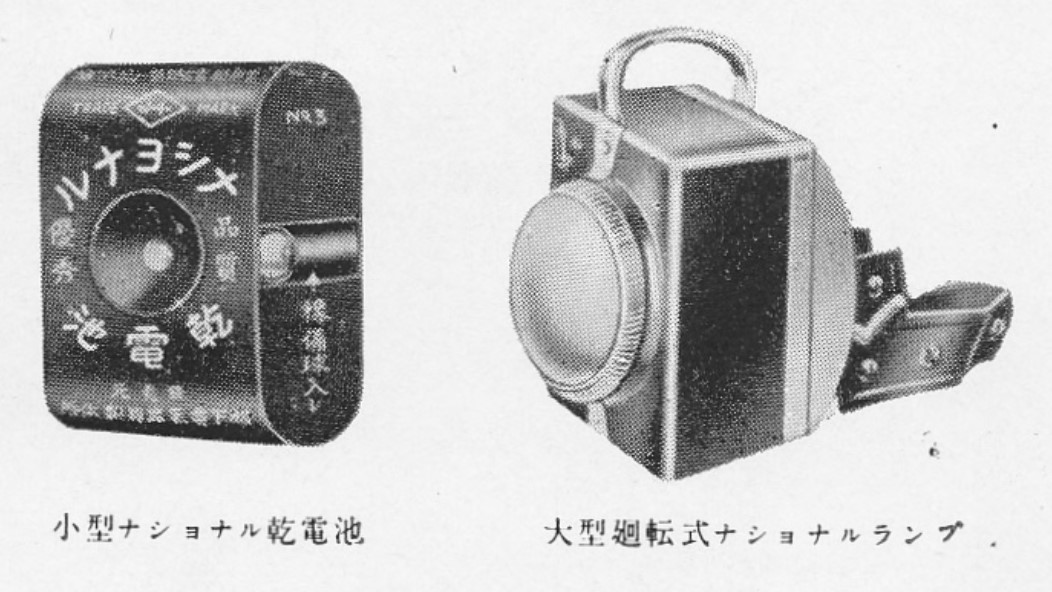

Фрагмент каталога продукции Matsushita Electric 1929 года. Википедия
Некоторые переходники Мацуситы назывались «Кокумин» и были снабжены выключателем со шнуром. Лампочка включалась и выключалась, если потянуть за этот шнур.
Переходники «Кокумин» выпуска 1970 года. Слева направо модели №1, №2 и №3. Википедия
Выключатели «Кокумин» выдерживали десятки тысяч переключений, в отличие от стандартных 5000 у конкурентов, поэтому их продажи во второй половине 1930-х годов достигли сотен тысяч штук и продолжались вплоть до 2010-х.
Миссия компании
Коносукэ Мацусита прекрасно понимал потребности живых людей и перспективы развития этих потребностей. Именно он является автором термина «миссия» применительно к организации. Перед нами несколько тезисов, принадлежащих перу этого замечательного писателя, изобретателя, общественного деятеля и бизнесмена.
- Миссия промышленного предприятия должна состоять в преодолении бедности, в избавлении от страданий общества в целом, в том, чтобы сделать людей богатыми.
- Служение обществу: производить высококачественные товары и услуги по разумным ценам, способствуя достижению благосостояния и счастья людей во всем мире.
- Справедливость и честность: придерживаться честности и справедливости в бизнесе и в личной жизни.
- Коллективный труд на общее благо: объединять усилия и стремиться к достижению общих целей на основе взаимного доверия и признания индивидуальной независимости.
- Постоянное самосовершенствование: стремиться к улучшению корпоративных и личных обязательств, чтобы выполнить миссию фирмы по достижению прочного мира и процветания.
Именно с велосипедных фар на батарейках берёт начало первый бренд Мацуситы, получивший название «National». Коносукэ хотел, чтобы его товары продавались по всей Японии.
Результаты превзошли ожидания, и торговая марка «National» получила заслуженное признание по всей Азии, а также в Европе, Австралии и Новой Зеландии. Под этой маркой выпускались велосипеды, рисоварки, микроволновые печи и другая бытовая техника для кухни и дома.

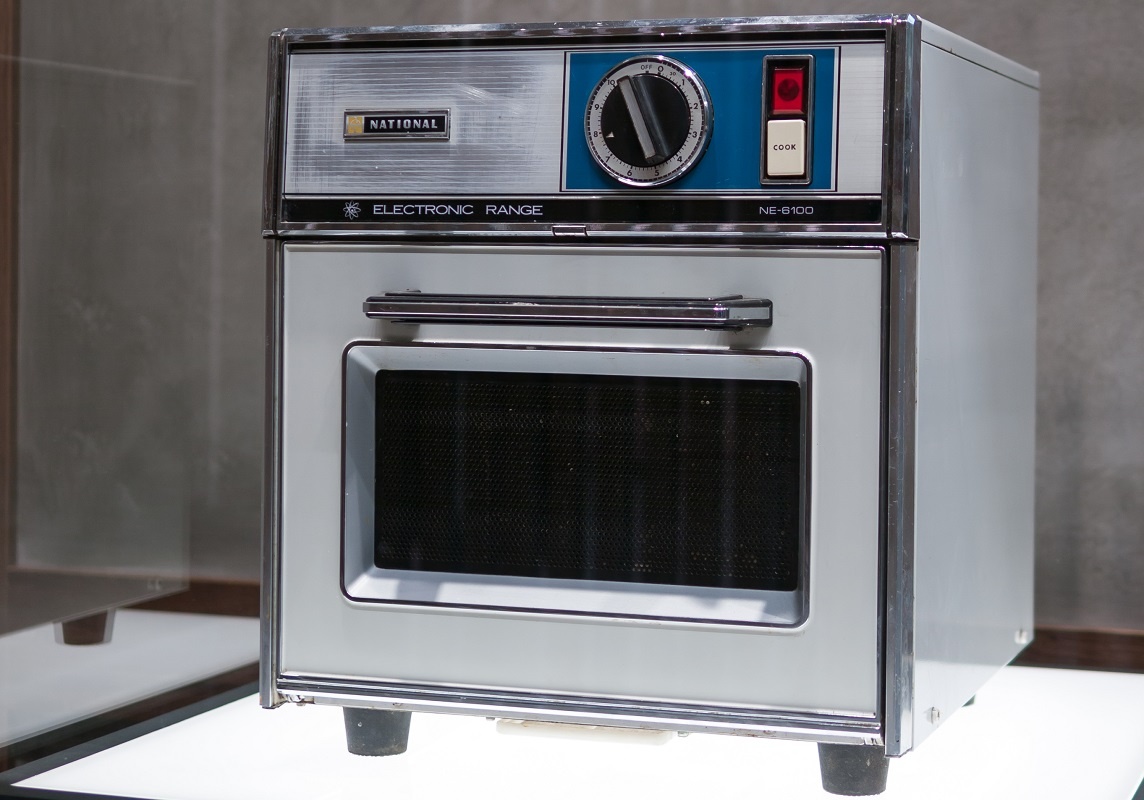

Микроволновая печь National NE-6100 1971 года выпуска на выставке Internationale Funkausstellung 2018, Берлин. Википедия
Всё то, что звучит
Что может быть более желанным для японской компании, чем выход на американский рынок, особенно в послевоенные годы? И как назло, в США бренд «National» был уже зарегистрирован другой компанией.
В 1955 году Matsushita Electric Industrial Co. начала продавать велосипедные фары и громкоговорители под маркой «Panasonic». В переводе с греческого, Pan- означает «всеобщий» или «всеобъемлющий». А sonus переводится с латыни как «звук». Всё то, что звучит.
Логичнее было бы использовать оба латинских корня, тогда получилcя бы «Omnisonic». Но «Panasonic» звучит ещё лучше, с оттенком превосходства, ведь слово «пан» имеет ещё и значения «господин», «господствующий».
Великий бренд мог получить и имя «Widesonic». Именно это было написано на П-образных магнитопроводах двухконусных широкополосных громкоговорителей 8P-W1, увидевших свет одновременно с новой торговой маркой.

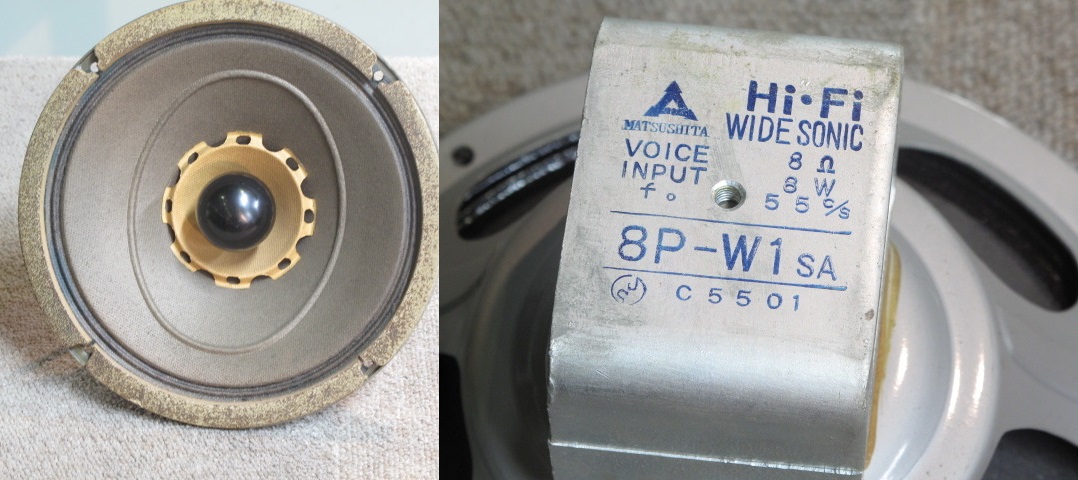

Громкоговоритель 8P-W1 1955 года выпуска. hifido.co.jp
Благодаря специфической форме акустического трансформатора, эти 20-сантиметровые громкоговорители получили прозвище «Генкоцу» — «Кулак». Их модернизированный вариант с кольцевым магнитом под названием EAS-20PW09 до сих пор высоко ценится аудиофилами.
И хлеб, и зрелища
С 1954 по 1967 годы продано более двухсот тысяч штук этих недешёвых изделий, в том числе под ещё одним из брендов Мацуситы — Technics. Тот самый Technics, благодаря которому появились электрофоны с прямым приводом, сделавшие возможными хип-хоп и диск-жокеев в продвинутом понимании этого слова.
А уж сколько пиратских компакт-кассет, (разумеется, «с лазерной защитой от перезаписи»), открывших нам в лихие 90-е многообразие самых различных музыкальных стилей, записано именно на деках Technics, наверное, невозможно сосчитать.
В 1987 году Matsushita Electric создала первую в мире автоматическую домашнюю хлебопечку. В странах Азии она продавалась под брендом National, а в Европе, Америке и Австралии — под маркой Panasonic.
Первая в мире домашняя хлебопечка. panasonic.com
Как вы яхту назовёте, так она и поплывёт
И конечно же, Panasonic производил милые нашему сердцу компьютеры. 14-килограммовый переносной IBM-совместимый Senior Partner на микропроцессоре Intel 8088 с монохромным ЭЛТ-дисплеем зелёного цвета свечения увидел свет в 1984 году.

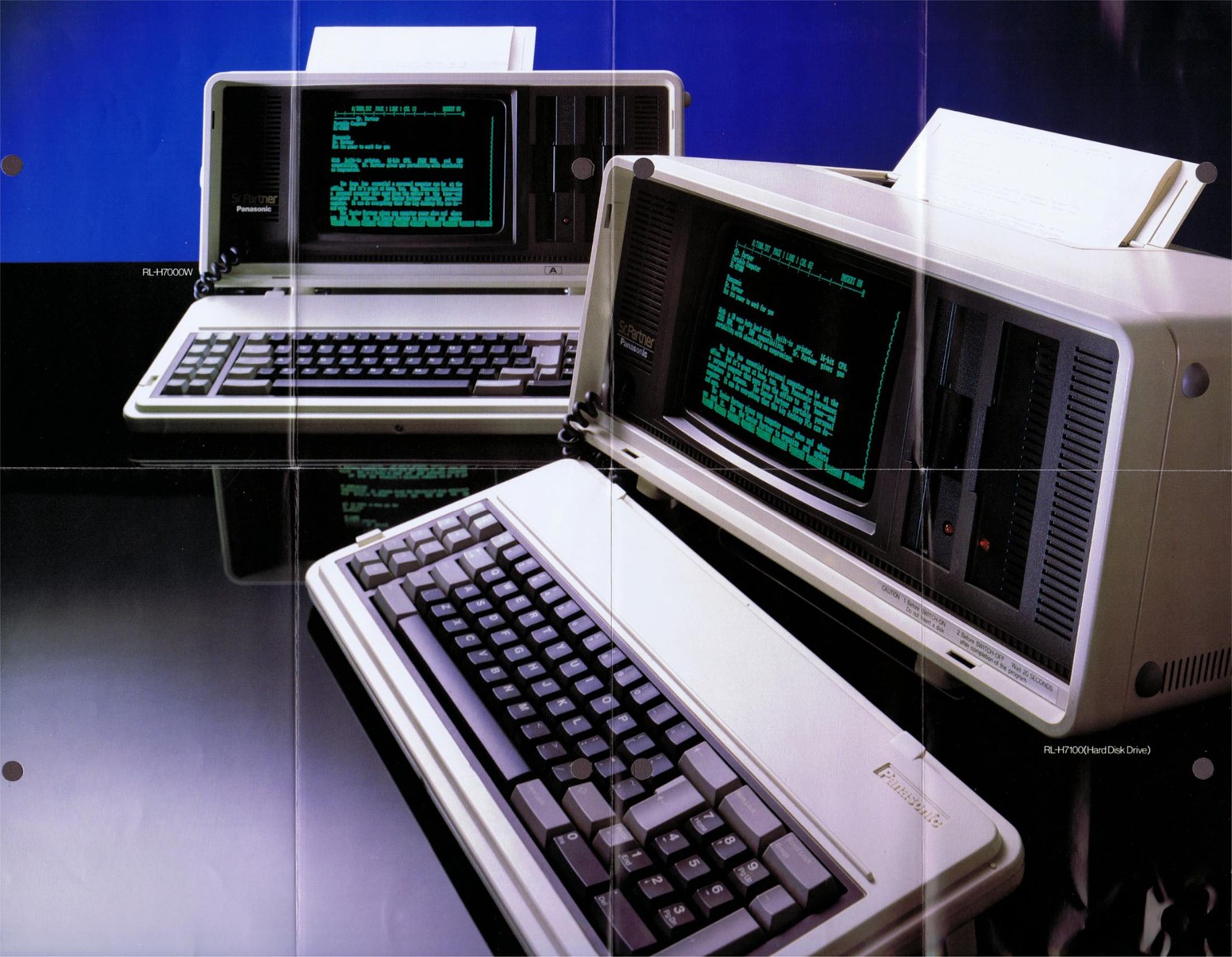

Фрагмент рекламного буклета Panasonic Senior Partner. Википедия
Существовали три варианта исполнения: стандартные с одним или двумя 5-дюймовыми дисководами и Super Senior Partner с одним дисководом и винчестером на 10 мегабайт. И самое удивительное, что в компьютер мечты был встроен термопринтер, причём с лентой не чекового формата, как у Epson HX-20, а шириной 210 миллиметров — как привычный нам лист А4!

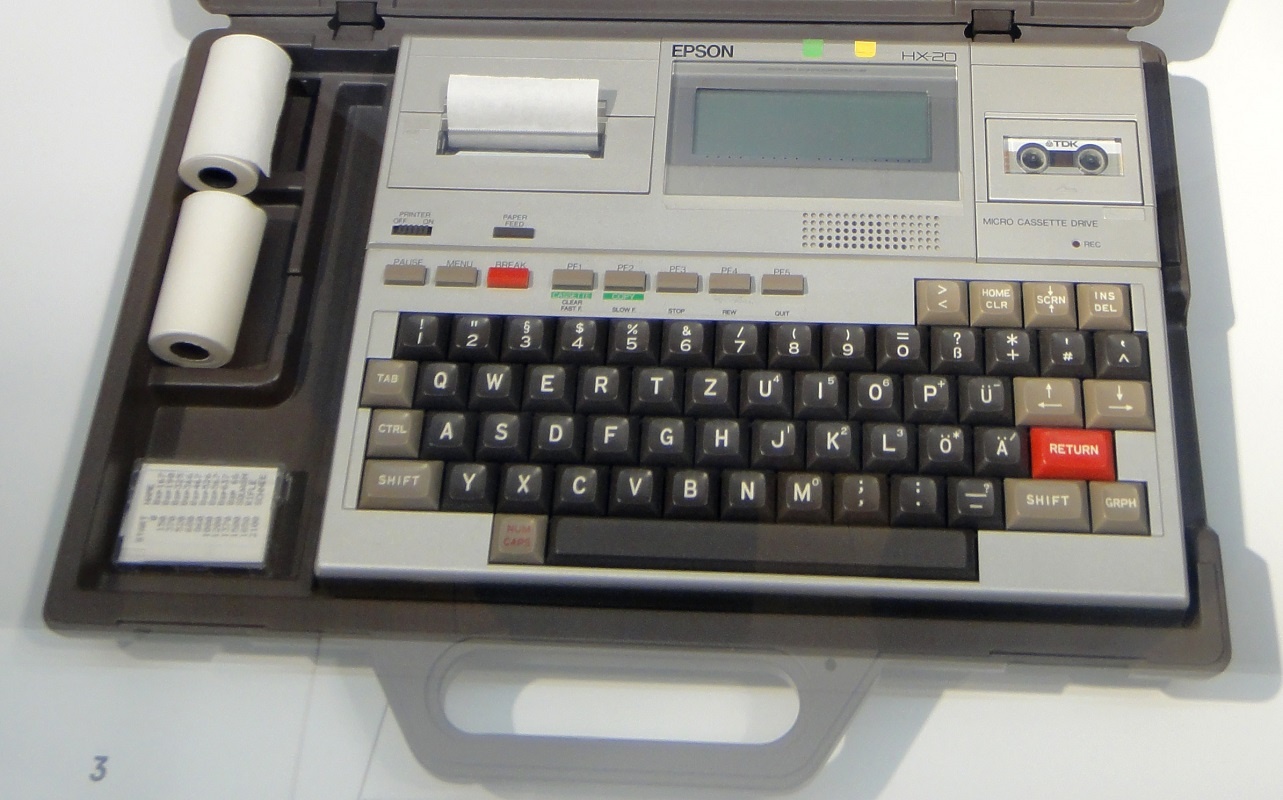

Лаптоп Epson HX-20 в кейсе с запасной лентой для принтера. Википедия
Это был не лаптоп, как тот же HX-20 или Grid Compass, а ультрапортативная по тем временам самодостаточная рабочая станция, нуждающаяся только в столе и розетке переменного тока. Как раз такой компьютер был незаменим для презентаций и конференций, заключения договоров, наладки промышленного оборудования и полевой исследовательской работы.

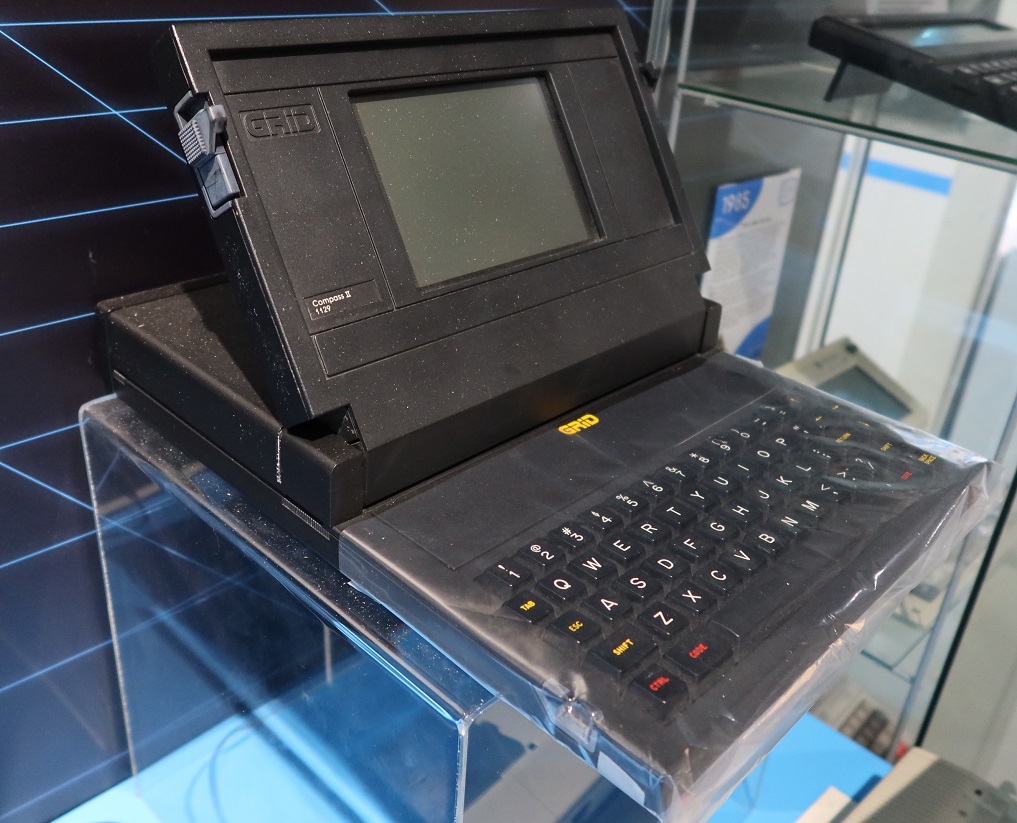

Лаптоп Grid Compass. Википедия
Позволить себе такую роскошь могли, конечно же, только преуспевающие фирмы и организации, и только для сотрудников высших категорий. Отсюда и название — Senior Partner. Компьютер продавался исключительно в Северной Америке, и спрос был так велик, что число компаний-дилеров превышало 500.
Появившийся годом раньше конкурент Gavilan SC также имел полноразмерный принтер в качестве опции, но не смог похвастаться таким же коммерческим успехом, несмотря на инновационные жидкокристаллический экран и тачпад, не говоря про самое главное: способность автономной работы на одном заряде встроенных никель-кадмиевых аккумуляторов до 9 часов!
Портативный компьютер Gavilan SC. Википедия
Скорее всего, Gavilan SC подвели неполная совместимость с IBM и хлипкий по тем временам внешний вид, в отличие от монументального Senior Partner. Дизайн и название последнего были гораздо понятнее солидным дядям, принимавшим решения. «Бог менеджмента» сумел не только создать прекрасный продукт, но и преподнести его так, как нужно.
— Сюда диски вставлять. (Отвечает мудрый опытный менеджер).
Три океана
Тосио Иуэ (1902—1969) был шурином Коносукэ Мацусита и сотрудником Matsushita Electric с самого её начала в 1917 году. На фотографии тех лет он третий слева, а первый слева — основатель компании.
Сотрудники Matsushita Electric Housewares Manufacturing Works. 1918-19 гг. Википедия
Спустя тридцать лет Тосио Иуэ покинул кресло исполнительного директора Matsushita Electric и начал собственный бизнес — компанию Sanyo Electric Works. Matsushita подарила Sanyo исключительные права на батарейные велосипедные фары, остававшиеся актуальным востребованным товаром.
В 1952 году Sanyo начинает выпуск SS-52 — первого японского радиоприёмника в пластмассовом корпусе.

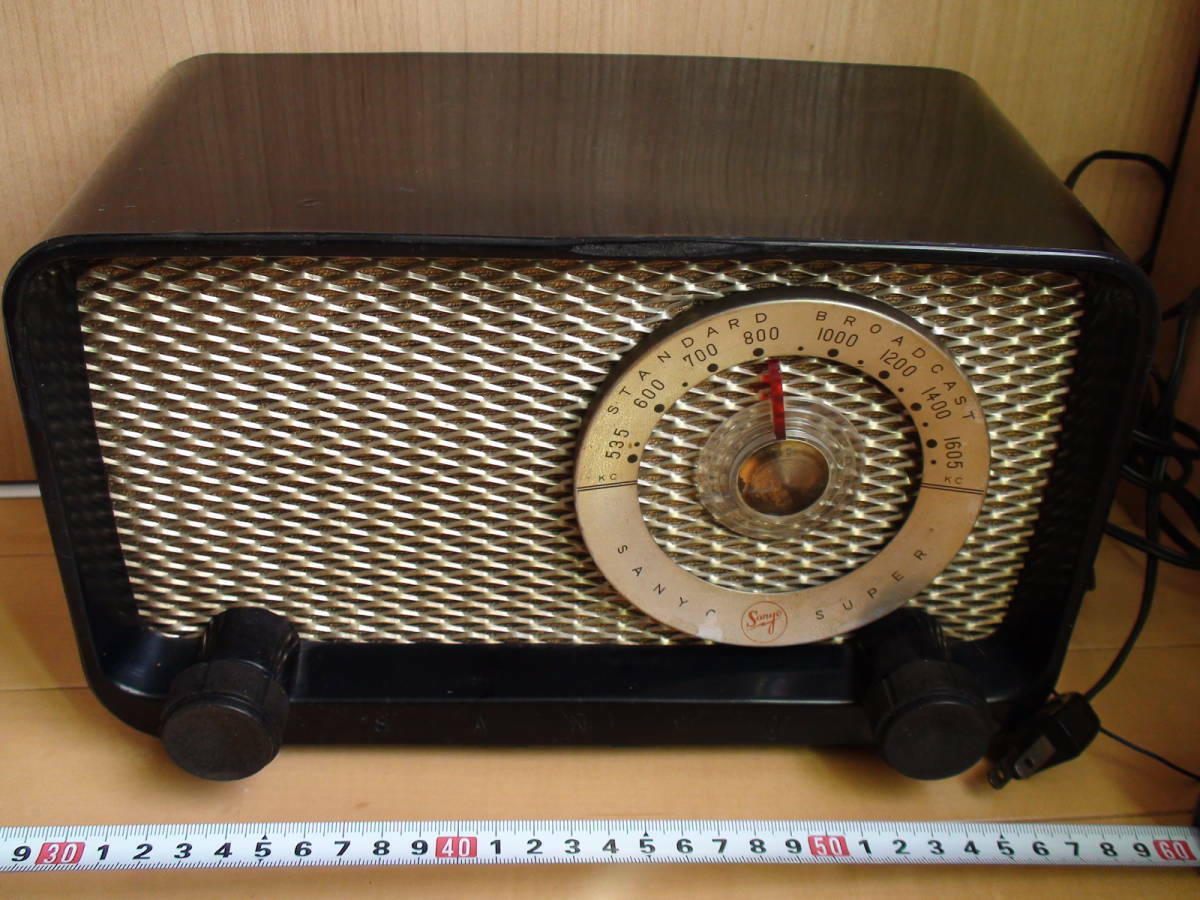

Пятиламповый супергетеродин Sanyo SS-52. eBay
Приёмник не был ни транзисторным, ни портативным. До появления Regency TR-1 оставалось ещё два года. И пластмасса корпуса была не привычной нам термопластичной, а термореактивной, а именно, карболитом, он же бакелит. Тем не менее для Японии это был инновационный дизайн, вмещавший в себя совершенно стандартную для тех лет начинку — пятиламповый средневолновый супергетеродин с питанием от электросети.
Надо сказать, что в США и Канаде буквально миллионы экземпляров таких компактных, дешёвых радиоприёмников в «пласконовых» (торговая марка, под которой производился бакелит) корпусах выпускались сотнями производителей уже с 1930-х годов. Они назывались «All American Five» — «американские пятиламповые» и получили в народе прозвища «peewee» и «midget». Оба эти слова переводятся как «коротышка».
Ещё через два года Sanyo начинает выпуск первой в Японии стиральной машины активаторного типа — SW-53. Для сравнения, в США тогда уже восемь лет как производились автоматические стиральные машины с барабаном.
Как видим, компания «Три Океана» в лице своего основателя умела не только экспортировать товары, он и импортировать идеи. Фирму ждало прекрасное будущее, и оно продолжалось бы по сей день, если бы не форс-мажор (но о нем чуть позже).
Что касается транзисторных радиоприёмников, то корпорация Sanyo производила их в огромных масштабах целых полвека, начиная с 1950-х годов. Вот, например, девятиволновый монстр с двойным преобразованием частоты RP-8880, производившийся в 1970-х годах.

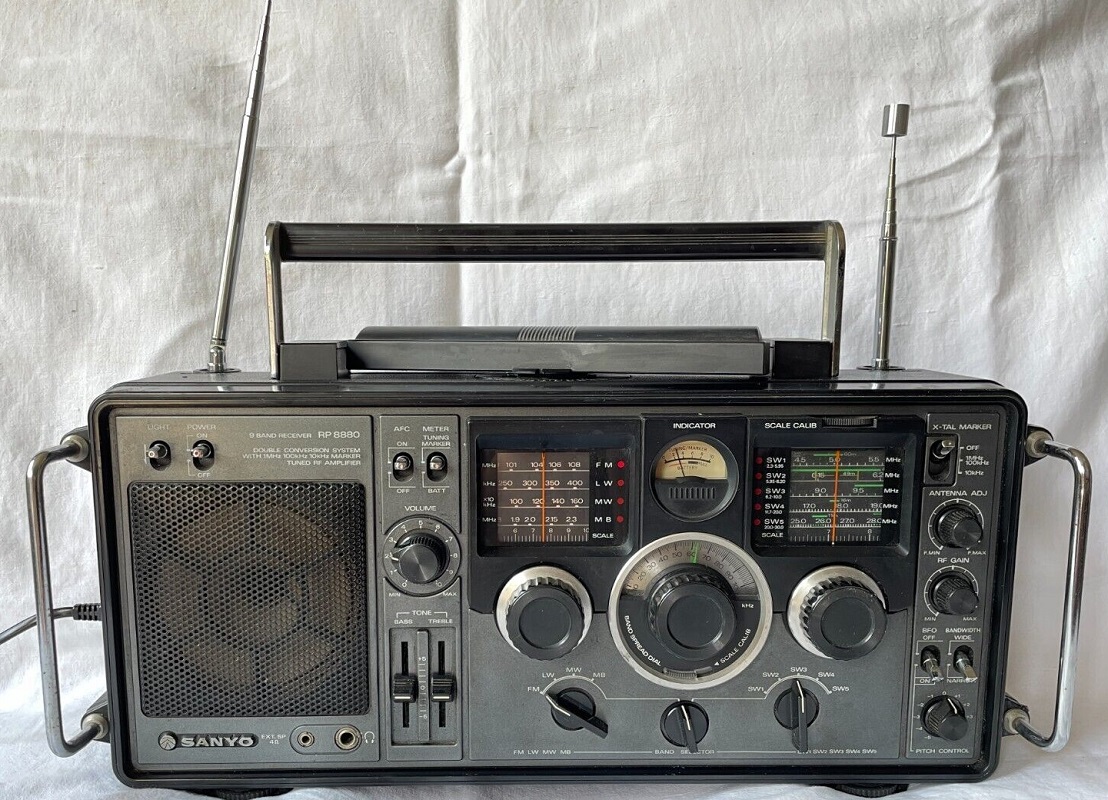

Радиоприёмник Sanyo RP-8880. eBay
А это ультрадешёвый National Bahaar, выпускавшийся для индийского рынка. Он имеет два диапазона — средние и короткие волны и питается от трёх вольт.

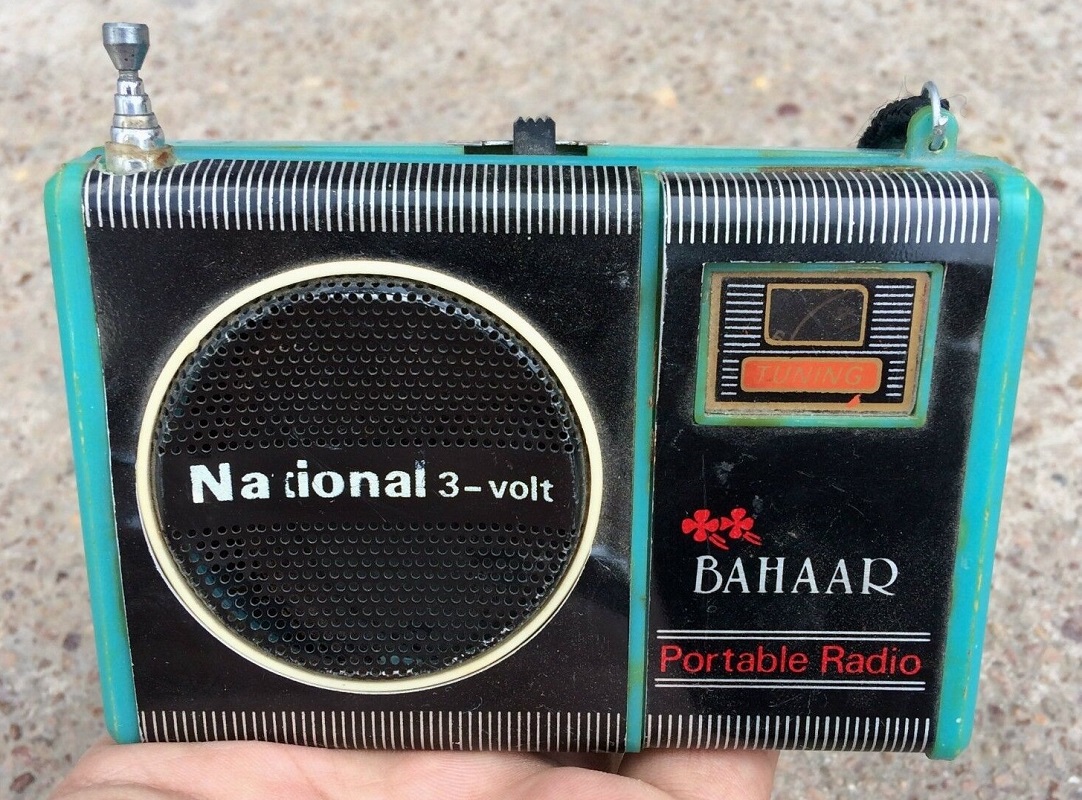

Радиоприёмник National Bahaar. eBay
Чтобы сделать хороший радиоприёмник дешёвым и компактным, нужны микросхемы. Именно поэтому компания стала их разрабатывать и производить, что получалось просто блестяще, вплоть до продажи микроэлектронного подразделения корпорации On Semiconductor в 2010 году.
Как раз на микросхеме Sanyo построен радиоконструктор «детская рация», работающий в УКВ ЧМ-диапазоне. А сегодня мы соберём средневолновый АМ-радиоприёмник на другой микросхеме этой фирмы.
Что же послужило причиной краха такой успешной корпорации, входившей в знаменитые «3S» вместе с Sony и Sharp? Это было землетрясение в Тюэцу 23 октября 2004 года, в ходе которого завод полупроводников Sanyo получил серьёзный ущерб.
Срыв поставок микросхем вызвал финансовый кризис, из которого компания не смогла самостоятельно выбраться. 29 июля 2010 года корпорация Panasonic договорилась о приобретении остатков Sanyo.
Юридическое лицо Sanyo Electric продолжает существовать по сей день, но бренд Sanyo оставлен только для индийского рынка. Так «три океана» снова влились в компанию, из которой вышли.
Строго говоря, Тосио Иуэ ушёл из компании Мацусита и основал Sanyo не потому, что хотел, а потому, что после поражения Японии в войне было необходимо создать новый международный бренд.
Компания «Три океана» блестяще реализовала поставленную перед ней задачу. И благодаря тому, что родительская компания Мацусита под именем Панасоник дожила до наших дней, дело Sanyo продолжается.
А что касается микросхем, то они были не целью, а средством, выполнившим свою функцию. Ими теперь занимается американская ON Semiconductor, для которой полупроводники являются основным профилем деятельности.
Собираем приёмник
В отличие от 22-выводной LA1800, предусматривающей и амплитудную, и частотную модуляции, микросхема LA1600 поддерживает только первую из них и имеет всего 9 ножек.
Максимальное напряжение питания 6 вольт, рекомендуемое — 3 вольта, при этом радиоприёмник сохраняет работоспособность вплоть до 1.8 вольт, что составляет 0.45 до 0.9 вольт на элемент при их количестве от 2 до 4. Получается очень хорошее использование ресурса элементов питания, снижающее расходы на эксплуатацию приёмника.
Разработчики микросхемы предполагают использование всего одного резонансного трансформатора промежуточной частоты (ПЧ), зато на его выходе предлагается использовать пьезокерамический фильтр, благодаря которому достигается хорошая избирательность приёмника.

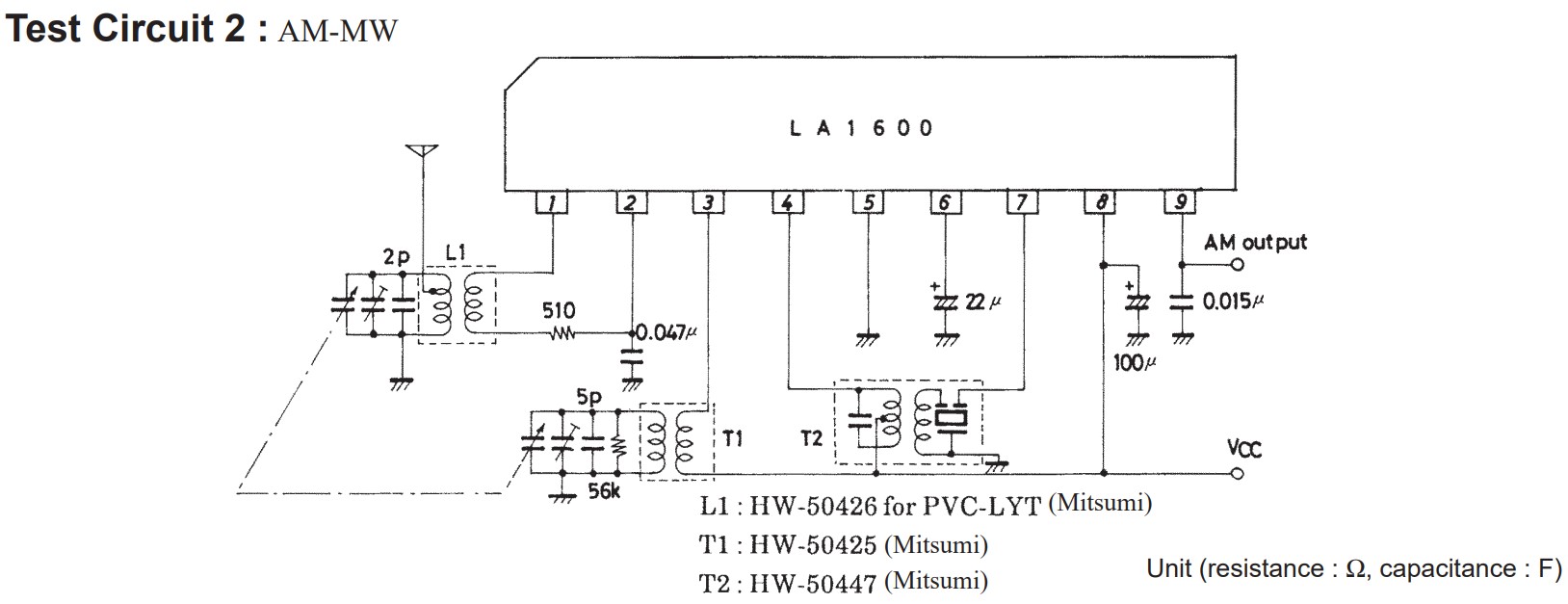

Схема из даташита LA1600. Sanyo
Чтобы достичь хорошей чувствительности с таким фильтром ПЧ, необходим усилитель ПЧ с высоким коэффициентом передачи. Что, в свою очередь, создаёт необходимость в адекватной системе автоматической регулировки усиления (АРУ).
Эту регулировку разработчики из Sanyo предусмотрели, причём напряжение АРУ выведено на шестую ножку микросхемы, куда следует подключить конденсатор интегратора огибающей.

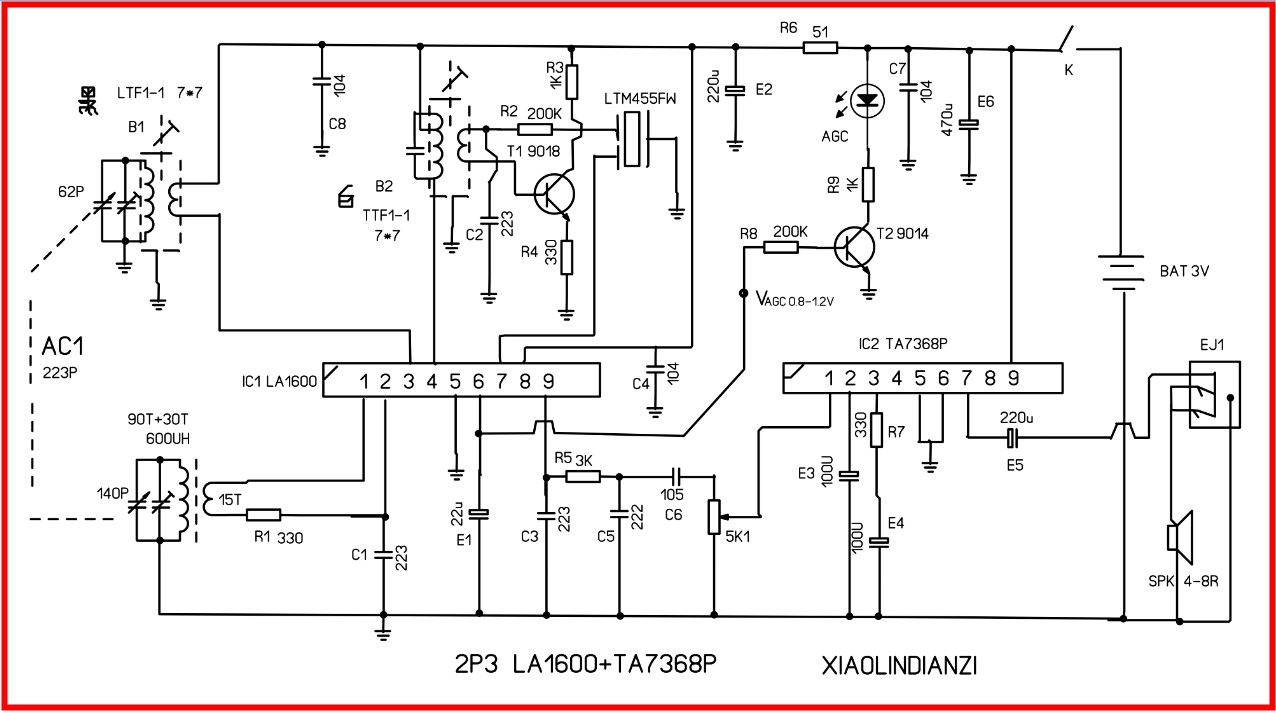

Принципиальная схема радиоприёмника. Aliexpress
Авторы схемы приёмника воспользовались этим напряжением АРУ для создания светодиодного детектора настройки. Здесь яркость светодиода зависит от силы принимаемого сигнала.
С выхода LA1600 готовый аудиосигнал поступает на вход усилителя мощности звуковой частоты, выполненного на микросхеме TA7638P. Получается отличный громкоговорящий приёмник на двух микросхемах и двух транзисторах с минимальным количеством моточных изделий. Именно последние являются самыми дорогими и громоздкими компонентами аналоговых средневолновых радиоприёмников.
Чувствительность получившегося приёмника просто сумасшедшая, а сигналы средневолновых радиостанций посреди сибирского города слабые. Поэтому данный приёмник относительно более шумный, чем другие мои самоделки. Зато на него бывает хорошо слышно китайскую радиостанцию. Качество звука лучше, чем у однотранзисторного регенератора.
