В декабре 2013 года были анонсированы новые комплексные платформы для виртуализации HP Converged Systems. Это серьезное обновление системы, полностью готовой к развертыванию виртуальных машин, основанная на компонентах от одного производителя. В каждой из систем используются инновационные компоненты HP, о которых будет рассказано ниже.
HP Converged Systems — портфель продуктов, позволяющих справиться с тремя основными вызовами, стоящими сегодня перед ИТ-департаментами: снижением цены, сокращением сроков внедрения решений и снижением риска потерь для бизнеса в случае нестабильной работы ИТ-инфраструктуры.
HP ConvergedSystem упрощает внедрение и эксплуатацию различных платформ виртуализации за счет применения заранее подготовленных, настроенных и протестированных комплексов: серверы, системы хранения данных, сети, системы управления и услуги. Объединенные вместе, эти компоненты позволили создать широкий спектр решений для большого числа задач ИТ-департаментов: облачные технологии, виртуализация и обработка больших массивов данных.
Все компоненты HP Converged Systems изначально создавались с заложенной идеей конвергенции. Результатом такого подхода стали:
• короткие сроки ввода систем в эксплуатацию,
• управление всей инфраструктурой из единого инструмента, значительно снижающего сложность обслуживания ИТ,
• наличие единой точки контакта по сервисному обслуживанию всей комплексной системы.
Портфель решений HP Converged Systems включает:
решения для виртуализации:
• HP ConvergedSystem for Virtualization;
• HP ConvergedSystem for Client Virtualization;
облачные решения:
• HP CloudSystem
решения для обработки больших массивов данных (Big Data):
• HP ConvergedSystem for Vertica (HAVEn)
• HP ConvergedSystem for SAS Visual Analytics
• HP ConvergedSystem for SAP HANA ;
• HP Converged Infrastracture for Microsoft SQL.
Комплексы HP ConvergedSystems собираются и тестируются на фабрике НР, поэтому процесс развертывания на площадке заказчика занимает минимальное время. Таким образом, HP ConvergedSystem позволяет заказчикам ускорить выполнение проектов внедрения виртуализации и эффективно управлять ресурсами, мгновенно выделяя их по требованию пользователей. ConvergedSystem for Virtualization отвечает задачам различных масштабов — доступны конфигурации, обслуживающие от 24 до более 1000 виртуальных машин (ВМ).
Основными преимуществами решений HP ConvergedSystem являются:
• возможность выбора виртуальной среды – Microsoft® Hyper-V, VMware vSphere;
• использование решений, заранее протестированных для определенной рабочей нагрузки;
• полная готовность к работе сразу после поставки;
• интеграция со средствами управления виртуальной средой;
• применение унифицированных, конвергентных компонентов;
• включенные в состав решения поддержка в режиме 24х7 в течение трех лет, а также услуги по установке и интеграции с существующим оборудованием заказчика;
• поддержка всего решения, включая ПО третьих производителей, осуществляется из центра технической поддержки HP.
Комплекс HP ConvergedSystem for Virtualization для платформы виртуализации VMware может поставляться в трех конфигурациях – CS300, CS700, CS700x. Выбор конфигурации зависит от масштабов решаемой задачи виртуализации – чем выше номер конфигурации, тем более мощное аппаратное обеспечение включено в состав решения и тем большее количество виртуальных машин может поддерживать комплекс. В состав каждого решения входит серверная стойка HP 42U с аэрографией HP Converged System.
Комплекс HP ConvergedSystem CS300 рассчитан на использование в SMB-сегменте и начальном Enterprise-сегменте, комплекс доступен для заказа в двух вариантах: Standard (до 128 типовых виртуальных машин) и Enterprise (до 320 виртуальных машин). Комплекс в первичной поставке включает в себя 3 серверных блока, виртуальную СХД HP Virtual SAN Appliance и сетевые коммутаторы HP различной производительности, дальнейшее развитие возможно покупкой до 5 блоков расширения (8 серверных блоков в финальной конфигурации).
ПО HP Virtual SAN Appliance — это новый компонент в портфеле HP, реализующий первую в отрасли программно-определяемую систему хранения данных. Такой подход позволяет использовать любой сервер с дисковыми ресурсами в качестве полноценной системы хранения данных с функционалом современной СХД: снимки, репликация, многоуровневое хранение, отказоустойчивость на нескольких площадках, управление из одной консоли. С ноября 2013 года с любым сервером HP DL 360/380, ML и BL идет бесплатная лицензия на 1TB, сроком на 3 года, чтобы любой желающий мог попробовать удобный software-defined storage от HP. Также, скачать демо-лицензию можно по ссылке: www.hp.com/go/tryvsa.
Комплекс Converged System 300 Standard включает в себя следующие компоненты:
• серверный блок DL380p Gen8 (с процессорами E5-2640v2, 96GB RAM);
• 12 жестких дисков 300GB 15k на каждом сервере;
• система хранения данных HP StoreVirtual VSA;
• Коммутаторы HP 2900 series ;
• программное обеспечение HP Insight Control;
• программное обеспечение HP Insight Control Server Module plug-in for vCenter;
• программное обеспечение VMware vSphere Enterprise Plus v5.1U1 и VMware vCenter Standard.
Комплекс Converged System 300 Enterprise включает в себя следующие компоненты:
• серверный блок HP ProLiant DL380p Gen8 v2 (с процессорами Intel Xeon E5-2680v2, 192GB RAM);
•16 жестких дисков 300GB 15k на каждом сервере;
• система хранения данных HP StoreVirtual VSA;
• Коммутаторы HP 5900 series;
• программное обеспечение HP Insight Control;
• программное обеспечение HP Insight Control Server Module plug-in for vCenter;
• программное обеспечение VMware vSphere Enterprise Plus v5.1U1 и VMware vCenter Standard.
Если лицензии Microsoft или VMware уже имеются у заказчика — их можно опционально исключить из поставки HP ConvergedSystems.
В следующих релизах будет объявлены Converged System 300 для Microsoft WS2012R2 + Hyper-v, а также миграция с HP Insight Control на HP OneView.
HP OneView — новое управляющее ПО для серверов, систем хранения и всей инфраструктцры заказчика, заменяющее HP Insight Control. Преимуществами OneView можно назвать: упрощенный интерфейс управления, простое развертывание инфраструктуры, быстрый поиск ошибок.
Комплекс HP ConvergedSystem CS700 нацелен на сегмент Enterprise и поддерживает одновременную работу 512 виртуальных машин в среде VMware и Microsoft (скоро). Комплекс в первичной поставке включает в себя блейд-полку с двумя модулями FlexFabric и 4 блейд-серверами HP ProLiant BL460c Gen8 v2, СХД HP 3PAR 7200 с 36 дисками SAS 300GB 15k, 3 сервера управления и сетевые коммутаторы HP высокой производительности. Дальнейшее наращивание производительности возможно покупкой до 3 блоков расширения, каждый в составе 4 блейд-серверов и 36 дисков SAS 300GB 15k (16 серверных блоков HP ProLiant BL460c Gen8 v2и 144 SAS диска 300GB 15k в финальной конфигурации).
HP ConvergedSystem CS700 включает в себя следующие компоненты:
• блейд-шасси HP BladeSystem c7000;
• 4-16 серверов HP ProLiant BL460c Gen8 v2 (с процессорами Intel Xeon E5-2670v2, 256GB RAM);
• 3 сервера HP ProLiant DL360p Gen8 v2 (станция управления), идут в первичной поставке;
• система хранения данных HP 3PAR 7200, 2 active/active контроллера;
• ПО 3PAR в комплекте: расширенной отчетности, ПО тонких томов, ПО снимков, ПО согласованных с VMware снимков, Virtual Service Processor;
• коммутаторы HP 5900 Series;
• модули подключения по технологии FlatSAN (без SAN коммутаторов) HP Virtual Connect FlexFabric;
• программное обеспечение HP Insight Control for vCenter, опционально возможно приобрести ПО оркестрации Matrix Operation Environment;
• программное обеспечение VMware vSphere Enterprise+ и VMware vCenter Standard.
Комплекс HP ConvergedSystem CS700x рассчитан на использование в больших корпорациях и сервис-провайдерах и поддерживает одновременную работу до нескольких тысяч виртуальных машин в среде VMware или Microsoft (скоро). Отличительной особенностью HP ConvergedSystem 700x является высокая гибкость: можно заказать блейд-системы (от 4 до 64 блейд-серверов) с гибкими конфигурациями CPU и RAM и системы хранения различной масштабируемости (от 36 до 1440 дисков различного типа).

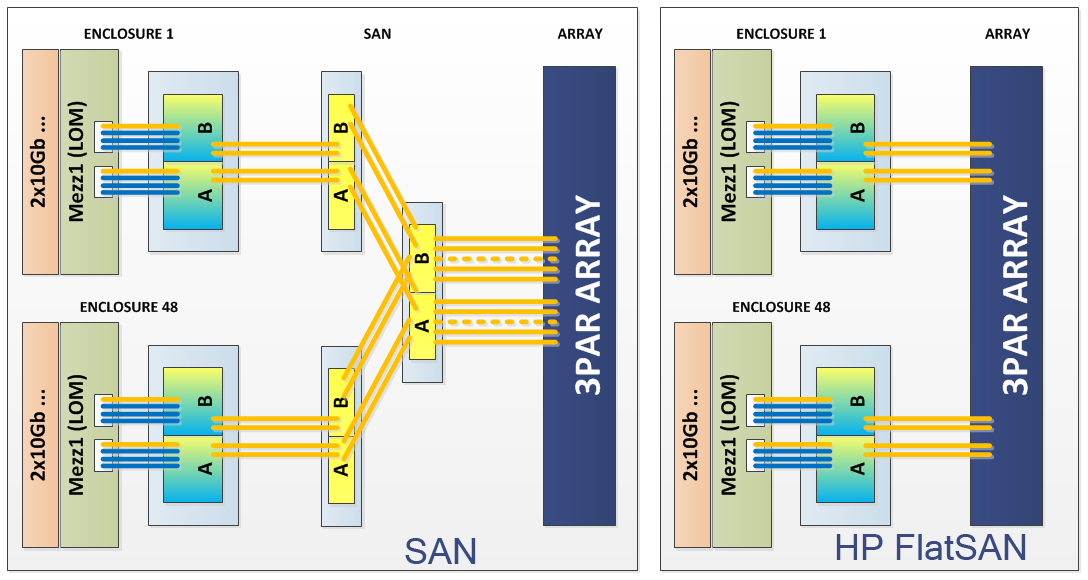

В комплексе CS700 реализован интересный подход локального подключения блейд-серверов к системе хранения — HP FlatSAN, позволяющий упростить настройку SAN, сократить затраты на инфраструктуру и уменьшить задержки в общении СХД с серверами.
HP ConvergedSystem CS700x включает в себя следующие компоненты:
• 1-4 блейд-шасси HP BladeSystem c7000;
• 4-64 сервера HP ProLiant BL460c Gen8 v2 (с процессорами Intel Xeon E5-2670v2, 256GB RAM);
• 2-6 серверов HP ProLiant DL360p Gen8 v2 (станция управления);
• система хранения данных HP 3PAR на выбор 7200/7400/10400/10800 с различными типами дисков;
• ПО 3PAR в комплекте: можно заказать любые лицензии 3PAR.
• коммутаторы HP 5900 Series;
• коммутаторы HP SAN 6000B для больших инсталляций;
• модули подключения HP Virtual Connect FlexFabric, работающие с трафиком FC/FCoE/Ethernet;
• программное обеспечение HP Insight Control for vCenter, опционально возможно приобрести ПО оркестрации Matrix Operation Environment;
• программное обеспечение VMware vSphere Enterprise+ и VMware vCenter Standard.
Любая платформа HP ConvergedSystem может быть дополнена необходимыми компонентами для создания на ее базе комплекса HP CloudSystem и быстрого перехода от простых виртуальных сред к облачной модели организации ИТ-инфраструктуры.
| HP ConvergedSystems 700/700x | HP ConvergedSystems 300 (Standard) | HP ConvergedSystems 300 (Performance) | |
|---|---|---|---|
| Архитектура | VMware virtualization,( Microsoft планируется), 4-16 блейд-сервера в шасси C7000 (CS700), 4-64 блейд-сервера в шасси C7000 (CS700x), 36-144 диска в 3PAR 7200 (CS700), 36 – 1440 диска в 3PAR 7200/7400/10400/10800 (CS700x), Коммутаторы 5900 Series, VMware ESXi, Интегрированное управление Insight Control for VMware |
3x DL380p 25SFF, 2xE5-2640, 96GB RAM, 12x 300 GB SAS drives, HP Virtual SAN Appliance storage, Коммутаторы 2920 Series, VMware ESXi, Интегрированное управление Insight Control for VMware |
3x DL380p 25SFF, 2xE5-2680,,192GB RAM, 16x 300 GB SAS drives per server, HP Virtual SAN Appliance storage, Коммутаторы 5900AF-48G,Series, VMware ESXi, Интегрированное управление Insight Control for VMware |
| Сегменты применения и преимущества | От малого до среднего enterprise (CS700) и до больших корпораций и сервис-провайдеров (CS700x): Начальная виртуализация или расширение текущей инфраструктурыРешение «под ключ» с легким масштабированием Легкое управление и интеграция в текущую инфраструктуру |
SMB-сегмент и начальный Enterprise сегмент Удаленный офис / филиал Решение «под ключ» с легким масштабированием Соотношение цена/качество. |
|
| Масштабируемость | 128-1000+, виртуальных машин общего назначения | 24- 128 виртуальных машин | 30 — 320 виртуальных машин |
 |
 |
 |
|
Какой подход был использован при оценке количества виртуальных машин? На каждое физическое ядро предполагается использовать 1-2 виртуальных машины с производительностью дисковой подсистемы примерно 30-50 IOPS 60/40 r/w @20ms на каждую.
Сеть FlexFabric каждого блейд-сервера (20Gb) разбита на 4 подсети, с применением лучших практик от HP:
• 4Gb vMotion и FT трафик, причем в рамках одной корзины трафик vMotion не использует внешние коммутаторы, а использует внутреннюю быструю шину блейд-корзины;
• 1Gb Management;
• 7Gb Production VM;
• 8Gb FCoE.
Система HP ConvergedSystem 100 for Hosted Desktops в качестве аппаратной основы использует HP Moonshot — новую гипермасштабируемую серверную архитектуру. В частности, в основу модели легли серверные картриджи с системами сервер-на-чипе на борту — до 4 чипов AMD на картридж, до 180 картриджей на шасси высотой 4.3U.
Каждая система обладает полноценным возможностями для вычислений, графики и хранения данных и является заменой рабочего компьютера требовательного к производительности пользователя. Архитектура решения позволяет экономить до 44% на совокупной стоимости владения и до 63% на электричестве, а также проводить развертывание рабочих мест в 90 раз быстрее (по сравнению с использованием настольных компьютеров). Принцип предоставления ресурсов — HDI (Hosted Desktop Infrastructure), это значит, что каждому пользователю будет выделен свой чип AMD на картридже. Скорость доступа к удаленному рабочему столу в среднем оказывается в 6 раз выше, чем при использовании виртуализации рабочих мест (VDI).
Конфигурирование и развертывание HP ConvergedSystem 100 выполняется очень просто и быстро — количество ПК-на-чипе аналогично количеству пользователей, установка гипервизоров и настройка SAN не требуется. Программная основа системы — Citrix XenDesktop.
И как это будет выглядеть глазами конечного пользователя (обратите внимание на плавную прокрутку текста и работу графики):
Автор: Effi3
