При решении задач передачи данных через линии, представленные частотными характеристиками, применяются преобразования Фурье – перевод сигналов из временной области в частотную область и обратно. Среда МАТЛАБ имеет полный набор функций для решения подобных задач. В этой работе разобран пример вычисления в МАТЛАБ реакции сигнала прошедшего через линию, характеристика которой измерена на частотах, не совпадающих с частотой передачи данных. Надеюсь, что этот пример позволит легче разобраться с особенностями технологии преобразования сигналов в среде МАТЛАБ.
Условие задачи
Необходимо определить изменение формы двоичного цифрового сигнала проходящего через фильтр и сигнальную линию. Сигнал задан амплитудой и скоростью передачи. Фильтр второго порядка, нормированный относительно частоты передачи данных, задан постоянными времени. Передаточная функция сигнальной линии представлена измеренной частотной характеристикой в комплексной форме.
Среда, используемая для вычисления и отображения данных – MATLAB R2015а.
В качестве примера исходных данных взяты следующие отношения, опубликованные на сайте www.StatEye.org для версии метода StatEye 3.0 GUI [1, 2, 3].
Скорость передачи данных bps = 10,3125 Гбит/с. Постоянные времени нормированного фильтра второго порядка совпадают, их обратная величина составляет ¾ частоты передачи данных. Сигнальная линия представлена частотной характеристикой. Измерение характеристики выполнено на частотах channel.f = 0,006495:0,0012475:20 ГГц. Заданное число точек дискретизации преобразования Фурье: points = 2^13.
,
На Рисунок 1 показаны передача данных, последовательность и результаты обработки данных, которые рассмотрены в этой работе. Переход из временной области в частотную область и обратно выполняется при помощи алгоритма Быстрого Преобразования Фурье (БПФ, FFT).

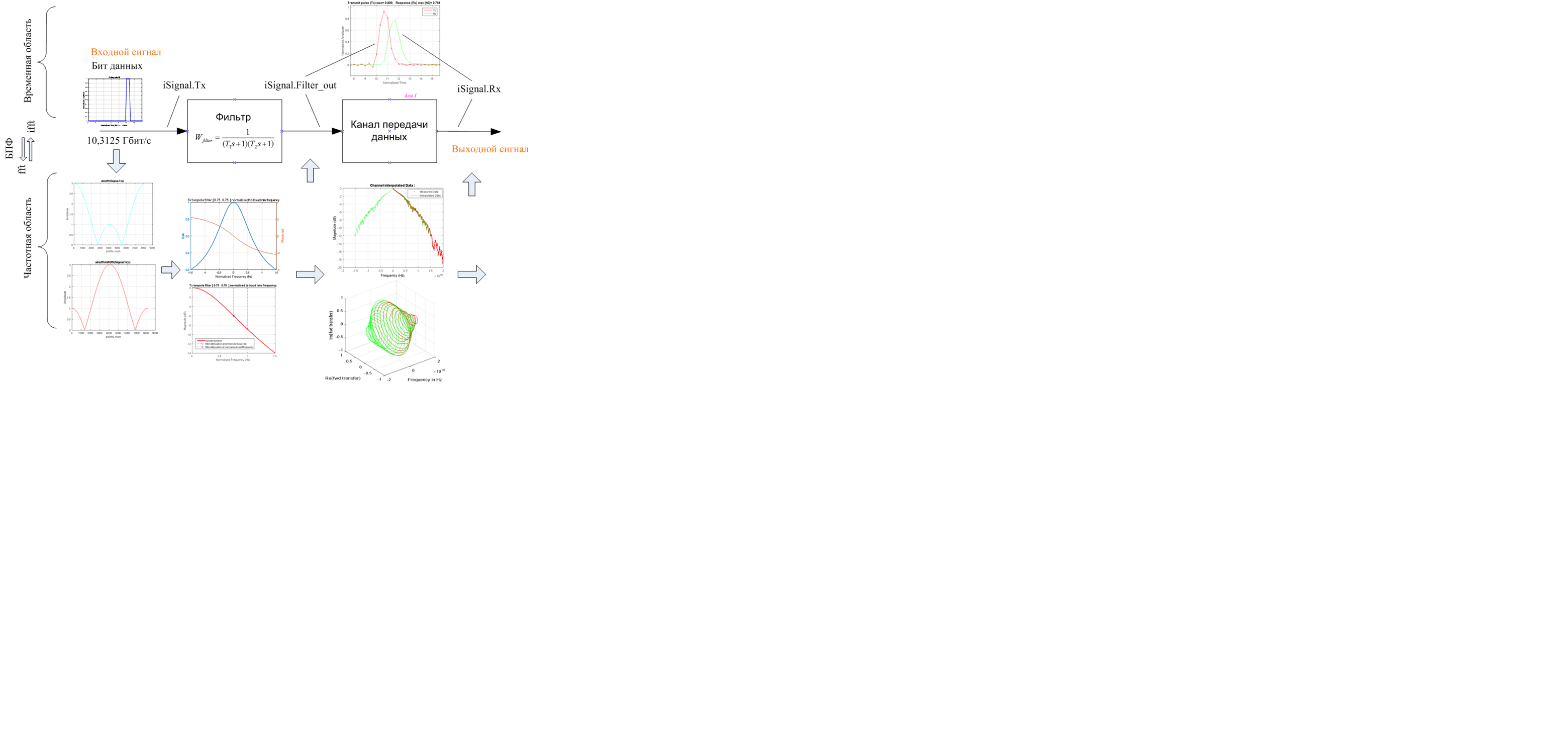

Рисунок 1. Канал передачи данных. Входной сигнал iSignal.Tx, выходной сигнал фильтра iSignal.Filter_out, выход сигнальной линии iSignal.Rx. Представленные на диаграмме характеристики рассмотрены ниже.
Последовательность вычислений
В этой работе основные вычисления выполнены в частотной области. Для этого, исходный сигнал из временной области переведен в частотную область с использованием преобразования Фурье, перемножением спектральных характеристик сигнала, фильтра и сигнальной линии найден выходной сигнал тракта, который из частотной области переведен во временную область обратным преобразованием Фурье.
Скорость передачи данных в два раза выше частоты, на которой происходит передача данных. Максимальная частота измеренной сигнальной линии max(channel.f) = 20 ГГц. На этой частоте можно передавать данные со скоростью 40 Гбит/с (как 2*max(channel.f)).
Максимальная скорость передачи данных, которая не превышает максимальную скорость передачи по сигнальной линии 40 Гбит/с и кратная скорости передачи bps = 10,3125 Гбит/с, равна fmax = 30,9375 Гбит/с, кратность N = 3 (N = fmax/bps). Далее, fmax используется как предельная частота для расчета реакции сигнала с применением преобразования Фурье.
Перевод входного сигнала в частотную область
Дискретность по времени для построения входного сигнала (бита данных) во временной области Ts = 1/fmax; Ts = 3,232e-11 с. Нормированная по отношению к длительности сигнала, временная шкала time состоит из 2^13 точек (points), шкала включает следующий массив точек time = bps/Ts .* (1:points). Дискретный единичный сигнал при скорости передачи bps = 10,3125 Гбит/с и квантовании с периодом Ts = 1/fmax состоит из трех точек в диапазоне от 10 до 11 единиц нормализованного времени. Сигнал единичной амплитуды можно построить и в любом другом месте временной шкалы, но лучше отступить с краев, чтобы полностью видеть предысторию и переходный процесс выходного сигнала. Импульсный сигнал (бит данных), построенный с использованием следующих команд МАТЛАБ, показан на Рисунок 2.
iSignal.Tx(1:size(time,2)) = 0;
t0 = max(find(time<=10));
t1 = max(find(time<11));
iSignal.Tx(t0:t1) = 1.0;

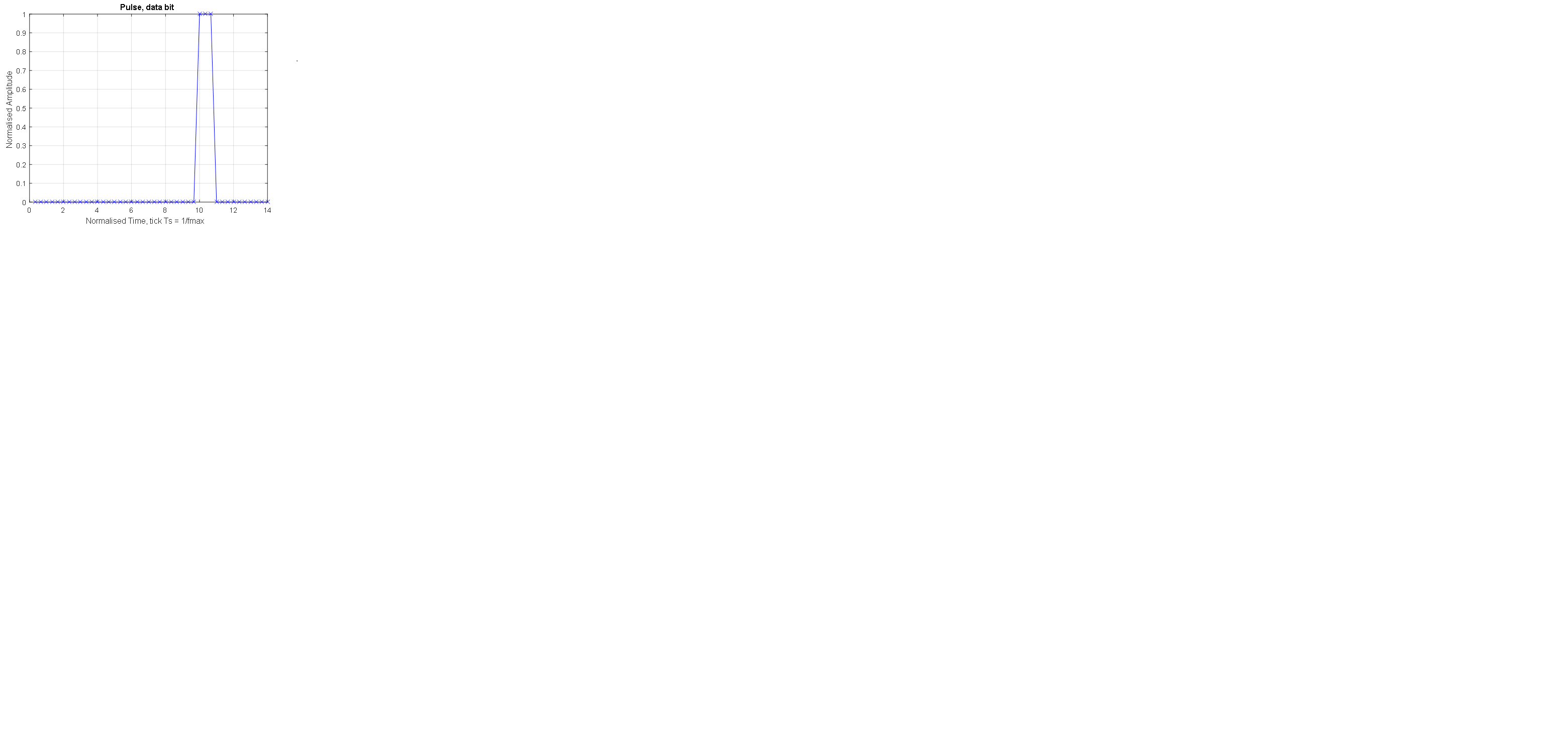

Рисунок 2. Входной импульсный сигнал iSignal.Tx, бит данных.
Перевод сигнала iSignal.Tx в частотную область выполняют следующие БПФ функции.
iSignal.shiftedPSD = fft(iSignal.Tx);
iSignal.PSD = fftshift(iSignal.shiftedPSD);Функция преобразования Фурье fft строит симметричный спектр сигнала в областях положительных и отрицательных частот, максимальная частота которого находится в центре спектра (см. Рисунок 3). Функция fftshift восстанавливает спектр, сдвигая в центр нулевую частоту сигнала как показано на Рисунок 4.
Разрешение частоты спектра равно fs = fmax/points; Частоты спектра лежат в диапазоне от -fmax/2 до fmax/2-fs и равны f = -fmax/2:fs:fmax/2-fs;

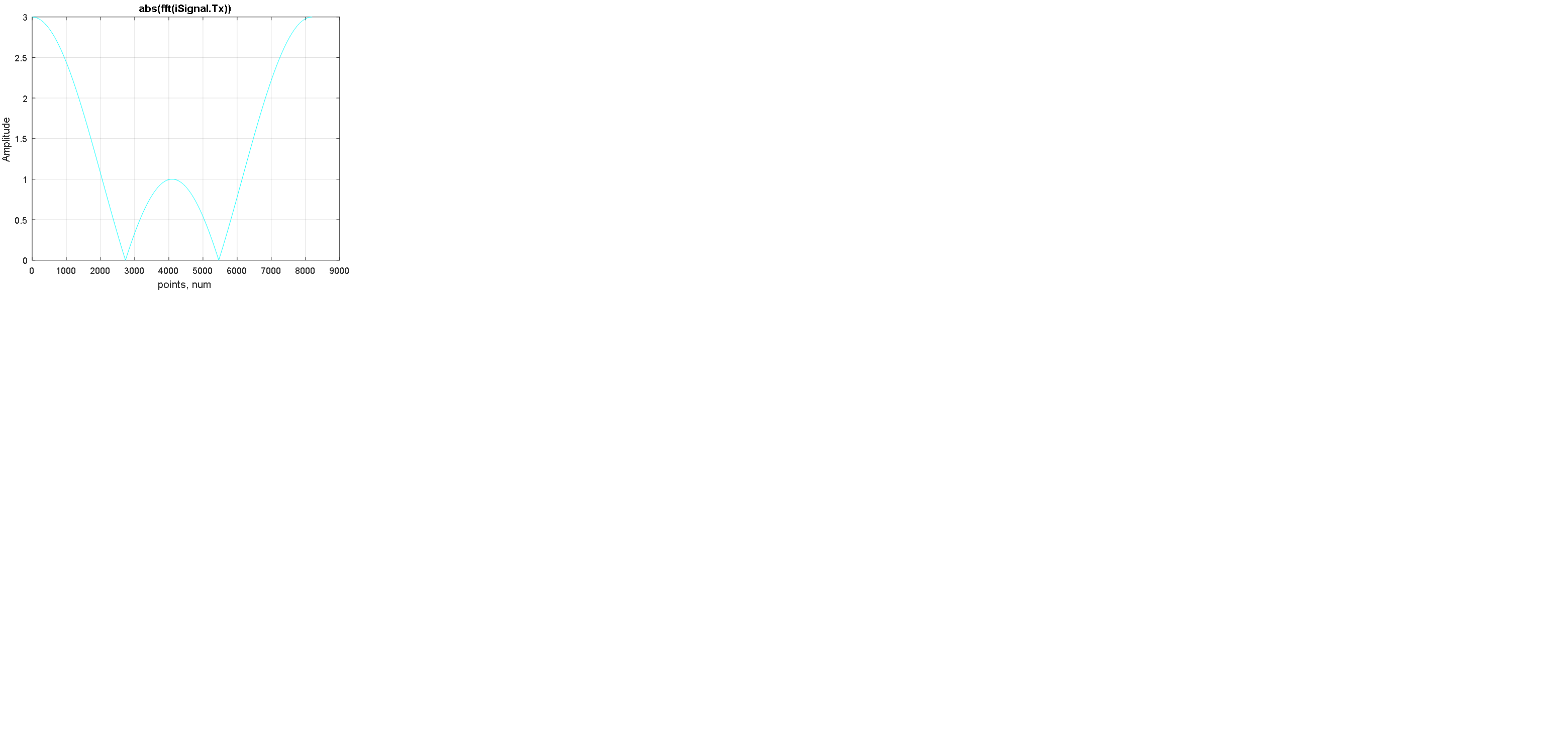

Рисунок 3. Амплитудная характеристика сдвинутого спектра сигнала iSignal.Tx полученного с использованием БПФ.

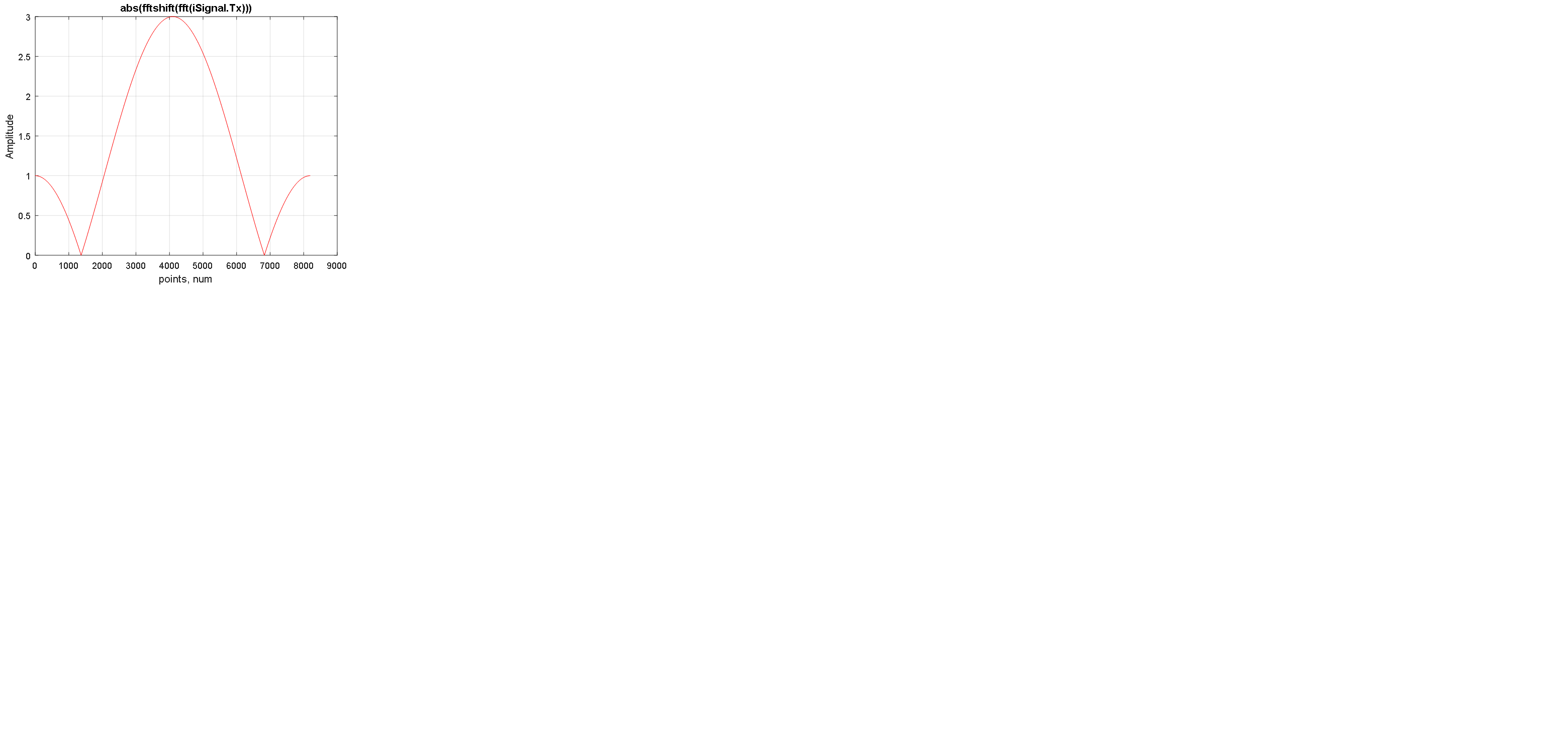

Рисунок 4. Амплитудная характеристика восстановленного спектра сигнала iSignal.Tx показанного на Рисунок 3. Представлено 2^13 отсчетов. Средний отсчет в точке 4097 соответствует нулевой частоте. В левой части (от 1 до 4096 точки) располагаются отрицательные частоты, в правой части (от 4098 до 8192 точки) – область положительных частот.
Передаточная функция нормализованного фильтра нижних частот
В этом примере передаточная функция фильтра второго порядка имеет вид
,
где Т1 и Т2 – постоянные времени фильтра. Значения частот 1/T1 равны и 1/T2 заданы относительно частоты, на которой передаются данные: 1/T1 = 1/T2 = 0,75*bps (bps = 10,3125 Гбит/с).
Полоса частот нормализованного фильтра
f_nrm =fmax/bps/points.*(-points/2:points/2-1).Оператор
s = f_nrm .* j;Амплитудно-фазовая характеристика нормализованного фильтра для положительных и отрицательных частот нормализованных относительно частоты передачи сигнала показана на Рисунок 5. Логарифмическая амплитудно-частотная характеристика фильтра показана на Рисунок 6.

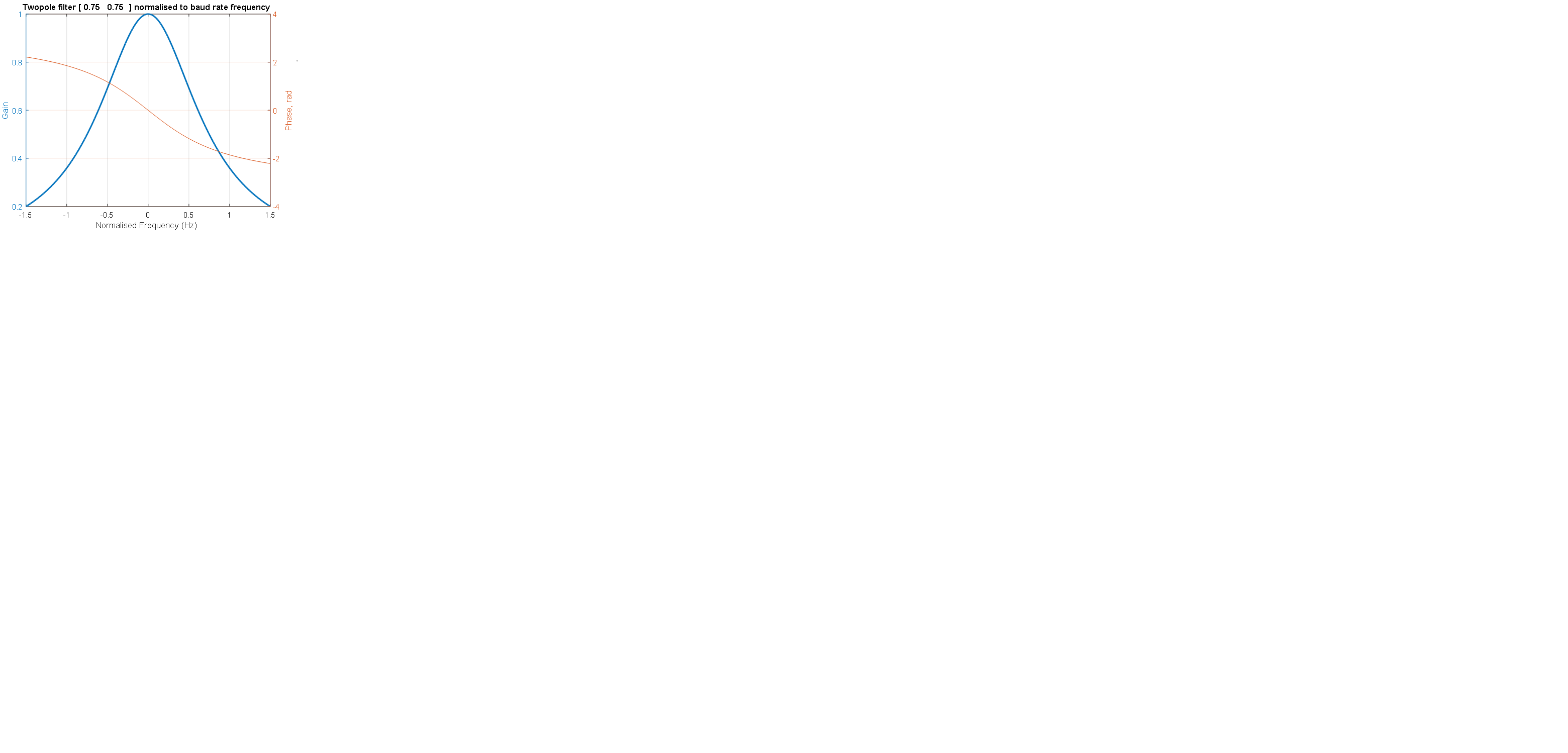

Рисунок 5. Амплитудно-фазовая характеристика нормализованного фильтра

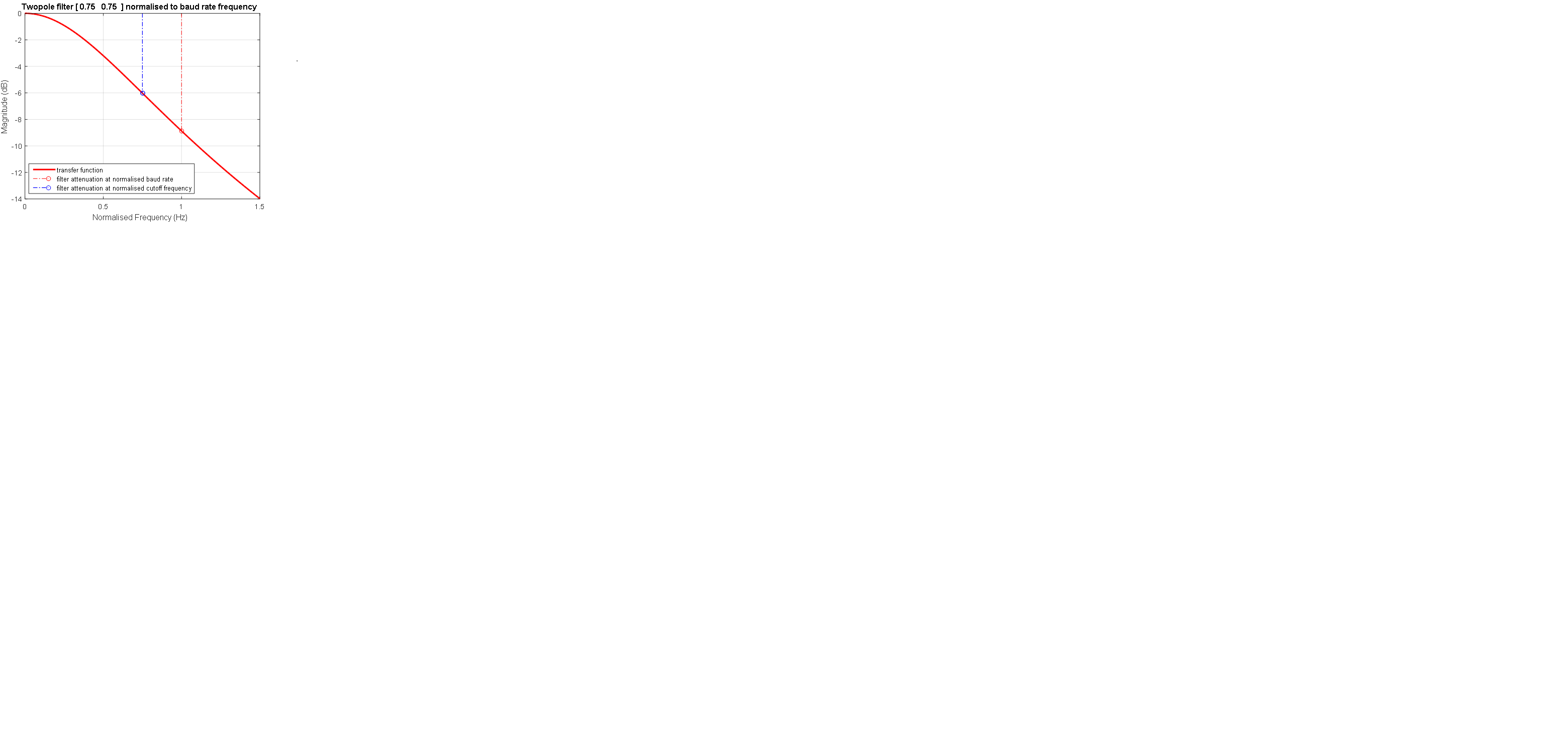

Рисунок 6. Логарифмическая амплитудно-фазовая частотная характеристика нормализованного фильтра. Синяя штриховая линия показывает положение частоты фильтра со значением 0,75 от частоты, на которой идет передача данных. На этой частоте (1/T1 = 1/T2) коэффициент передачи фильтра второго порядка равен -6 децибел. Красная штриховая линия показывает единичную частоту, на которой идет передача данных.
Перевод результатов измерения сигнальной линии к виду передаточной функции
Измеренная амплитудно-фазовая характеристика сигнальной линии включает 1599 отсчетов в полосе до 20 ГГц с фиксированным шагом 12,475 МГц. Она содержит следующие значения частот: channel.f = 0,006495:0,0012475:20 ГГц. Изначально, сигнальная линия была представлена характеристикой четырехполюсника. Эта характеристика была преобразована и в примере используется в виде одномерной комплексной функции.
Частоты характеристики сигнальной линии, полученные в результате измерения, не совпадают с частотами спектра входного сигнала кратными частоте передачи данных. Кроме того, спектр сигнальной линии содержит только положительные частоты и не содержит частот в области нуля. Спектр входного сигнала содержит положительные, нулевую и отрицательные частоты.
Для преобразования характеристики сигнальной линии в передаточную функцию – характеристику, частоты которой совпадают с частотами спектра входного сигнала, выполнены следующие шаги.
1. Вычисление амплитуды характеристики линии на нулевой частоте путем ее экстраполяции. Для этого по десяти точкам амплитудной характеристики, ближайших к нулевой частоте, найдены коэффициенты линейного полинома, аппроксимирующего амплитудную характеристику:
[a] = polyfit(channel.f(1:10), channel.abs(1:10), 1);Найденный второй коэффициент полинома равен амплитуде характеристики на нулевой частоте:
channel.dc = a(2);2. Фазовая характеристика на нулевой частоте принята равной нулю.
channel.dcPhase = 0.00;3. Пересчет амплитудной channel.abs и фазовой channel.phase характеристик сигнальной линии со значениями на нулевой частоте выполняется на частоты спектра входного сигнала (f = -fmax/2:fmax/points:fmax/2-fmax/points) с экстраполяцией характеристик в область нулевой и отрицательных частот:
ichannel.abs = interp1([0 channel.f], [channel.dc channel.abs], abs(f), 'linear', 'extrap');
ichannel.phase = interp1([0 channel.f], [channel.dcPhase unwrap(channel.phase)], abs(f), 'linear', 'extrap');
ichannel.s = ichannel.abs .* exp(+j.*ichannel.phase);
ichannel.tf = real(ichannel.s) + j*imag(ichannel.s) .* sign(f);
Полученная передаточная функция — амплитудно-фазовая частотная характеристика канала в области низких частот показана на Рисунок 7. Амплитудно-частотные характеристики измеренной сигнальной линии и расчетной передаточной функции в полных частотных диапазонах показаны на Рисунок 8. Эти же характеристики в фазовом пространстве показаны на Рисунок 9.

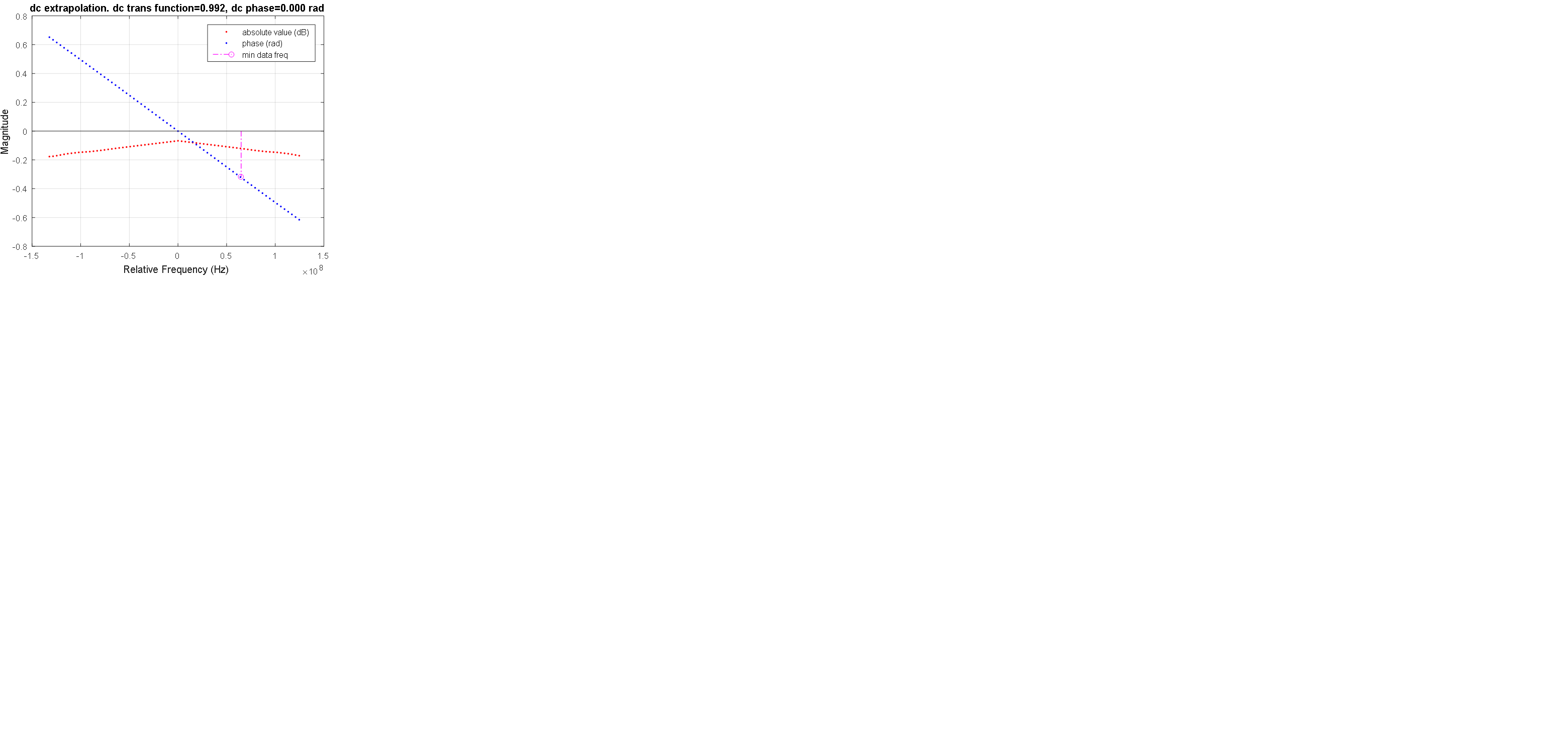

Рисунок 7. Передаточная функция сигнальной линии в области низких частот. Красными и синими точками обозначены дискретные амплитудная и фазовая характеристики соответственно. Амплитудная характеристика показана в децибелах, фазовая — в радианах. Розовой линией отмечена самая низкая частота измеренной характеристики сигнальной линии. Коэффициент передачи на нулевой частоте равен 0,992.

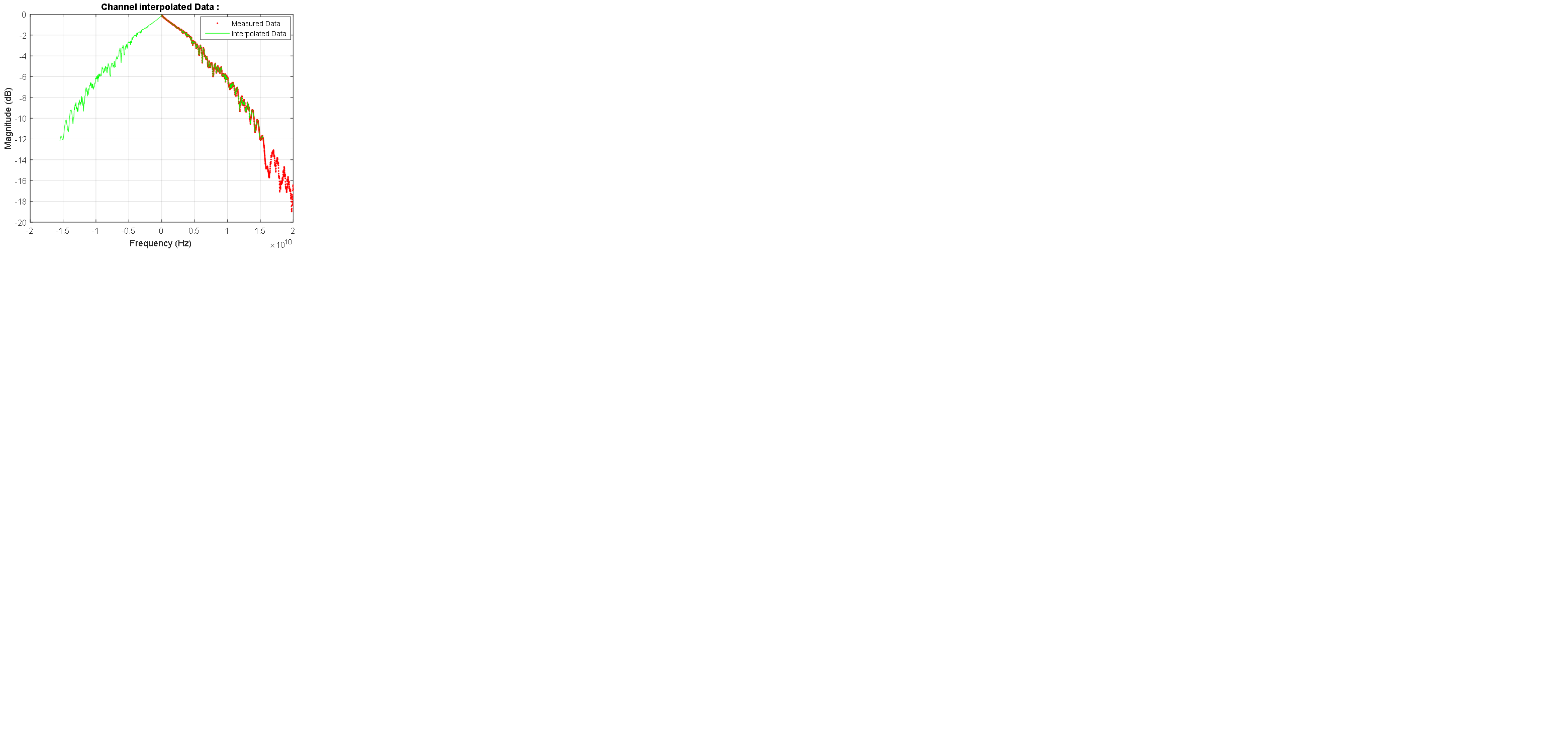

Рисунок 8. Амплитудно-частотные характеристики сигнальной линии. Синими точками обозначены комплексные данные измеренной линии. Расчетная симметричная зависимость усиления сигнальной линии на частотах спектра входного сигнала выделена красным. В области нулевых частот эта характеристика показана на Рисунок 7.
Рисунок 9. Амплитудно-фазовые частотные характеристики измеренной линии передачи данных и ее нормированного спектра.
Вычисление реакции сигнала
Реакция (отклик на входное воздействие) в частотной области получается перемножением спектра сигнала на произведение передаточных функций элементов, которые связывают реакцию с входным сигналом. В нашем случае сигнал проходит через фильтр и сигнальную линию.
Для перевода сигнала из частотной области во временную область используется обратное преобразование Фурье ifft.
Выходной сигнал фильтра во временной области iSignal.Filter_out вычисляется как
TransFunction.PSD = iSignal.PSD .* Filter.PSD_Tx;
TransFunction.shiftedPSD = ifftshift(TransFunction.PSD);
iSignal.Filter_out = real(ifft(TransFunction.shiftedPSD));Выходной сигнал линии iSignal.Rx равен произведению спектра входного сигнала на передаточные функции фильтра и сигнальной линии с последующим переводом полученного сигнала из частотной области во временную область.
TransFunction.PSD = TransFunction.PSD .* ichannel.tf;
TransFunction.shiftedPSD = ifftshift(TransFunction.PSD);
iSignal.Rx = real(ifft(TransFunction.shiftedPSD));
Реакция фильтра на входной идеальный импульс и реакция канала показаны на Рисунок 10.

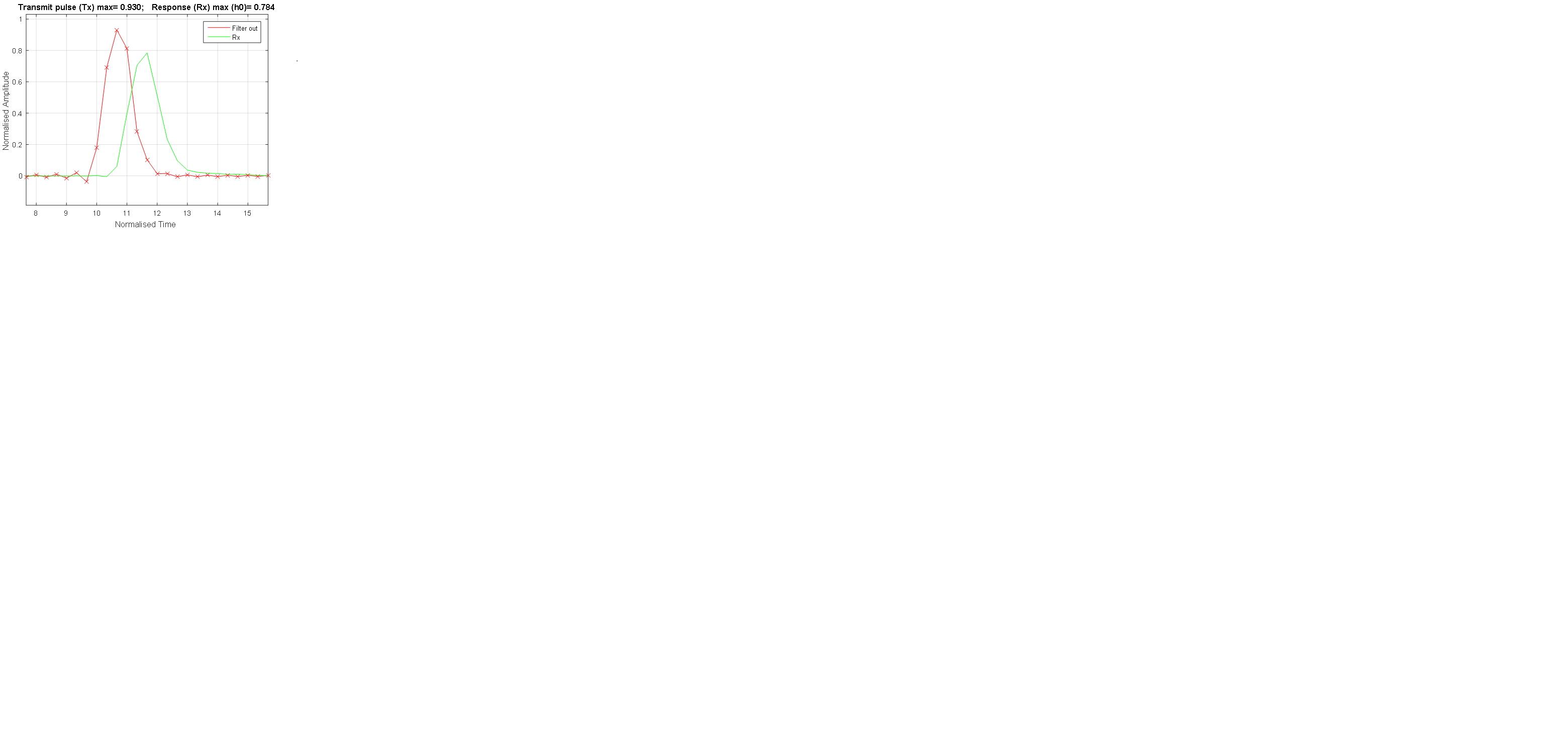

Рисунок 10. Выходной сигнал фильтра (красный график) и выходной сигнал линии передачи данных (зеленый график). Входной сигнал фильтра – единичный импульс показан на Рисунок 2. Входом сигнальной линии является выходной сигнал фильтра.
Приложение. Используемый m-код MATLAB
clear all
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% Ini data
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
bps = 1.03125e+10;
FilterParam = [0.75 0.75];
points = 2^13;
load('channel');
N = floor(max(channel.f)*2/bps);
fmax = N*bps;
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% Signal
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% normalise all the scales for the bit rate
time = bps/fmax .* (1:points);
iSignal.Tx(1:size(time,2)) = 0;
t0 = max(find(time<=10));
t1 = max(find(time<11));
iSignal.Tx(t0:t1) = 1.0;
figure
plot(time(1:t1+10), iSignal.Tx(1:t1+10),'b');
hold on
plot(time(1:t1+10), iSignal.Tx(1:t1+10),'xb');
grid on
xlabel('Normalised Time, tick Ts = 1/fmax');
ylabel('Normalised Amplitude');
title(['Pulse, data bit']);
iSignal.shiftedPSD = fft(iSignal.Tx);
figure
plot(abs(iSignal.shiftedPSD),'c');
grid on
xlabel('points, num');
ylabel('Amplitude');
title(['abs(fft(iSignal.Tx))']);
iSignal.PSD = fftshift(iSignal.shiftedPSD);
figure
plot(abs(iSignal.PSD),'r');
grid on
xlabel('points, num');
ylabel('Amplitude');
title(['abs(fftshift(fft(iSignal.Tx)))']);
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% Filter
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
f_nrm =fmax/bps/points.*(-points/2:points/2-1);
s = f_nrm .* j;
Filter_PSD = 1 ./(1 + s/FilterParam(1)) ./ (1 + s/FilterParam(2));
figure
[AX,H1,H2] = plotyy (f_nrm, abs(Filter_PSD), f_nrm, phase(Filter_PSD));
hold(AX(1));
hold(AX(2));
set(H1,'LineWidth',2);
grid(AX(2),'on');
xlabel('Normalised Frequency (Hz)');
set(get(AX(1),'Ylabel'),'String','Gain');
set(get(AX(2),'Ylabel'),'String','Phase, rad');
title(['Twopole filter [' sprintf(' %3.2f ', FilterParam) '] normalised to baud rate frequency']);
figure
plot_handles_Filter = plot(f_nrm(points/2 + 1:points), 20*log10(abs(Filter_PSD(points/2 + 1:points))), 'r', 'linewidth', 2);
hold on
stem_handles_br = stem(1, 20*log10(abs(Filter_PSD(max(find(f_nrm < 1))))), '-.ro');
hold on
stem_handles_c = stem(FilterParam, [20*log10(abs(Filter_PSD(max(find(f_nrm < FilterParam(1)))))) 20*log10(abs(Filter_PSD(max(find(f_nrm < FilterParam(2))))))], '-.bo');
grid
legend_handles = [plot_handles_Filter, stem_handles_br(1), stem_handles_c(1)];
legend(legend_handles, 'transfer function', 'filter attenuation at normalised baud rate', 'filter attenuation at normalised cutoff frequency', 3);
xlabel('Normalised Frequency (Hz)');
ylabel('Magnitude (dB)');
title(['Twopole filter [' sprintf(' %3.2f ', FilterParam) '] normalised to baud rate frequency']);
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% Channel
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% create negative frequencies, convert data to complex value, taking care about negative frequency
channel.abs = abs(channel.s);
channel.phase = angle(channel.s);
%channel.s = channel.abs .* exp(+j.*channel.phase);
[a] = polyfit(channel.f(1:10), channel.abs(1:10), 1);
channel.dc = a(2);
channel.dcPhase = 0.00;
fs = fmax/points; % frequency step
f = -fmax/2:fs:fmax/2-fs; % frequency matrix
% create new data structure with linearly interpolated data
ichannel.abs = interp1([0 channel.f], [channel.dc channel.abs], abs(f), 'linear', 'extrap');
ichannel.phase = interp1([0 channel.f], [channel.dcPhase unwrap(channel.phase)], abs(f), 'linear', 'extrap');
% correct for negative frequencies
ichannel.s = ichannel.abs .* exp(+j.*ichannel.phase);
ichannel.tf = real(ichannel.s) + j*imag(ichannel.s) .* sign(f);
figure
disp_points = 2*round(channel.f(1)/fs);
stem_handles_br = stem(channel.f(1), angle(ichannel.tf(max(find(f < channel.f(1))))), '-.mo');
hold on
plot_abs = plot(f(points/2-disp_points:points/2+disp_points), 20*log10(abs(ichannel.tf(points/2-disp_points:points/2+disp_points))), '.r', 'linewidth', 3);
hold on
plot_phase = plot(f(points/2-disp_points:points/2+disp_points), angle(ichannel.tf(points/2-disp_points:points/2+disp_points)), '.b', 'linewidth', 3);
grid
legend_handles = [plot_abs, plot_phase, stem_handles_br(1)];
legend(legend_handles, 'absolute value (dB)', 'phase (rad)', 'min data freq', 3);
xlabel('Relative Frequency (Hz)');
ylabel('Magnitude');
title(sprintf('dc extrapolation. dc trans function=%4.3f, dc phase=%4.3f rad', abs(ichannel.tf(points/2+1)), angle(ichannel.tf(points/2+1))));
figure
plot(channel.f, 20*log10(channel.abs), '.r', 'linewidth', 3);
hold on
plot(f, 20*log10(ichannel.abs), 'g');
grid on
legend('Measured Data', 'Interpolated Data', 3);
xlabel('Frequency (Hz)');
ylabel('Magnitude (dB)');
title(['Chаnnel interpolated Data : ']);
figure
plot3(channel.f, real(channel.s), imag(channel.s),'r');
hold on
plot3(f, real(ichannel.tf), imag(ichannel.tf),'g');
grid on
legend('Measured Data', 'Interpolated Data');
xlabel('Frequency in Hz');
ylabel('Re(fwd transfer)');
zlabel('Im(fwd transfer)');
title(['Chаnnel interpolated Data : ']);
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% Response
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% filter Output
TransFunction.PSD = iSignal.PSD .* Filter_PSD;
TransFunction.shiftedPSD = ifftshift(TransFunction.PSD);
iSignal.Filter_out = real(ifft(TransFunction.shiftedPSD));
% pass through channel
TransFunction.PSD = TransFunction.PSD .* ichannel.tf;
TransFunction.shiftedPSD = ifftshift(TransFunction.PSD);
iSignal.Rx = real(ifft(TransFunction.shiftedPSD));
figure
plot(time, iSignal.Filter_out,'r');
hold on
[max_Tx, time_maxTx] = max(iSignal.Filter_out);
[min_Tx, time_minTx] = min(iSignal.Filter_out);
[max_Rx, time_maxRx] = max(iSignal.Rx);
dtime_p5= round((time_maxRx - time_maxTx)*time(1) -1);
plot(time - dtime_p5, iSignal.Rx,'g');
hold on
plot(time, iSignal.Filter_out,'rx');
axis([(time_maxTx*time(1) - 3) (time_maxTx*time(1) + 5) (min_Tx-0.15) (max_Tx+0.1)])
grid on
legend('Filter out','Rx', 2);
xlabel('Normalised Time');
ylabel('Normalised Amplitude');
title(sprintf('Transmit pulse (Tx) max= %4.3f; Response (Rx) max (h0)= %4.3f', max(iSignal.Filter_out), max(iSignal.Rx)));
Библиографический список
1. IEEE802.3ap. 10.3125Gbps NRZ Simulation Results Using “StatEye” and “Signal to Interference Model” on Cascaded Channel Components. Shannon Sawyer and Charles Moore / Agilent Technologies. January 24, 2005 www.ieee802.org/3/ap/public/jan05/sawyer_01_0105.pdf
2. What is StatEye. IEEE 803.3ap Task Force. September 16, 2004 www.ieee802.org/3/ap/public/signal_adhoc/ghiasi_01_0904.pdf
3. Stat Eye / IBM Agreement. Steve Anderson. Xilinx, Inc. www.ieee802.org/3/ap/public/nov04/anderson_01_1104.pdf
